R4 ガソリン・エンジン M271 KE18 ML/1
271.948 => M271 KE18 ML/1

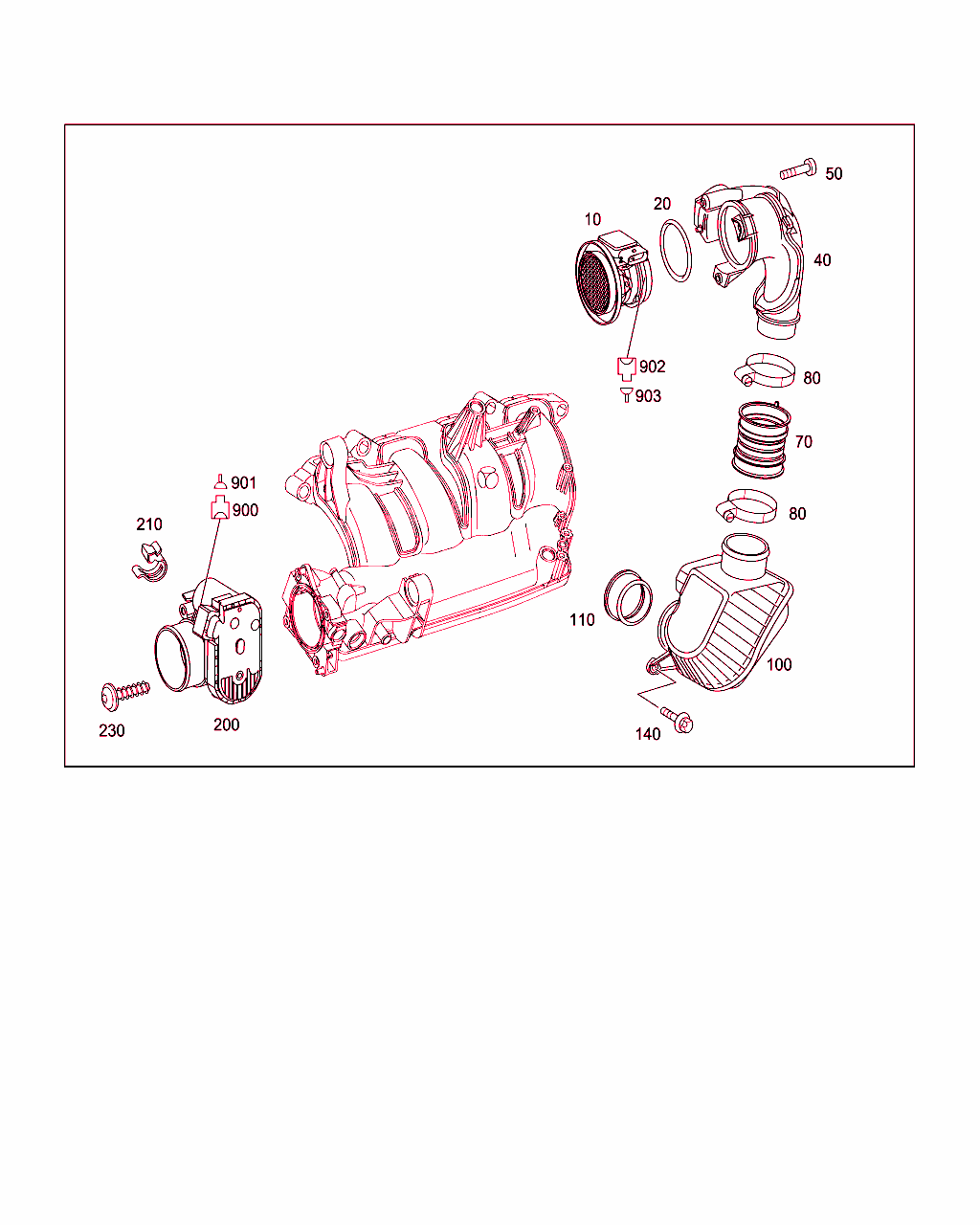

Schema

B07040000017.120124

[image]
x 番号 部品番号 名称/補足ｲﾝﾌｫﾒｰｼｮﾝ 数 ﾊﾞｰｼﾞｮﾝ
10 A 271 094 02 48
エア・マス・センサ

ﾌｯﾄﾉｰﾄ解説
[697]
部品は、リビルト部品としてのみ、またはリビルド部品としても納品されます。
 		001
20 A 029 997 42 48
シールリング
インテーク・マニホールドに取り付けるエア・マス・センサ 		001
40 A 271 090 12 29
エア・インテーク・パイプ

[002]から ｴﾝｼﾞﾝ: 31220853 => から 日付: 31/03/2009
[003]から ｴﾝｼﾞﾝ: 8 => から 日付: 03/03/2009
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: -F906
ｺｰﾄﾞ日付指定名称
[F906]20060216モデル906(トランスポータ NCV3)
 		001
40 A 271 090 06 29
エア・インテーク・パイプ

これに変更 A 271 090 08 29

[004]まで ｴﾝｼﾞﾝ: 31220852 => まで 日付: 31/03/2009
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: -F906
ｺｰﾄﾞ日付指定名称
[F906]20060216モデル906(トランスポータ NCV3)
 		001
40 A 271 090 08 29
エア・インテーク・パイプ

[004]まで ｴﾝｼﾞﾝ: 31220852 => まで 日付: 31/03/2009
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: -F906
ｺｰﾄﾞ日付指定名称
[F906]20060216モデル906(トランスポータ NCV3)
 		001
50 A 001 984 68 29
6角丸頭ボルト
エア・クリーナに取り付けるエア・マス・センサ付きエア・ インテーク・マニホールド
6X25 		003
70 A 271 092 04 96
ブーツ
インテーク・マフラ

これに変更 A 271 092 05 96 		001
70 A 271 092 05 96
スリーブ
インテーク・マフラ 		001
80 A 008 997 52 90
ホース・クランプ

[005]まで ｴﾝｼﾞﾝ: 3 => まで 日付: 28/02/2011
[006]まで ｴﾝｼﾞﾝ: 8 => まで 日付: 16/04/2011
 		002
80 A 008 997 52 90
ホース・クランプ

[007]から ｴﾝｼﾞﾝ: 3 => から 日付: 28/02/2011
[008]から ｴﾝｼﾞﾝ: 8 => から 日付: 16/04/2011
 		001
80 A 008 997 52 90
ホース・クランプ 001
100 A 271 090 08 04
エアフィルタ
インテーク・マフラ 		001
110 A 271 094 00 80
シーリング・リング
コンプレッサーに 		001
140 N 910143 006002
6角丸頭ボルト
インテーク・マフラをスーパー・チャージャに
M6X20

これに変更 N 000000 001117 		001
140 N 000000 001117
6角丸頭ボルト
インテーク・マフラをスーパー・チャージャに
M6X23 		001
140 N 000000 001117
6角丸頭ボルト
オイル・フィルタに取り付けるマフラ
M6X23 		001
200 A 271 141 00 25
スライダ
エレクトリック・スロットル 		001
210 A 001 546 00 43
ホルダー 001
230 N 000000 002444
6角丸頭ボルト
エレクトロニック・スロットル / インテーク・マニホールド 		004
900 A 210 540 36 81
クラッチ
エア切換えフラップ・アクチュエータ
6-PIN MQS;M16/6;M16/47;M16/7 		001
901 A 000 545 33 46
カバー 002
901 A 000 540 26 05
電気ケーブル
0.75 MM2 MQS 		NB
901 A 013 545 46 26
コンタクト・ソケット
0.5-0.75 MM2 MQS 		NB
901 A 000 545 69 80
ガスケット
ダーク・グリーン
1.4-1.9 MM 		NB
901 A 000 540 25 05
電気ケーブル
0.5 MM2 MQS 		NB
902 A 220 545 46 28
プラグ
ホット・フィルム・エア・マス・センサ
5-PIN SLK2.8;B2/5;B2/13 		001
903 A 009 545 81 26
コンタクト・ソケット
0.75-1.0 MM2 SLK2.8 		NB
903 A 000 540 38 05
電気ケーブル
0.75 MM2 SLK2.8 		NB
903 A 000 540 39 05
1ピン電気ケーブル
1.5 MM2 SLK2.8 		NB
903 A 000 545 31 84
カバー・キャップ
5-PIN 		001
903 A 000 545 28 39
バンドル・シーリング
0.5-1.0 MM 		NB
903 A 000 545 78 80
ガスケット
明緑色
5.2 MM 		NB
903 A 000 545 71 80
シーリング・リング
ダーク・ブルー
1.1-2.1 MM 		NB
