一覧

直列 4 気筒ガソリン・エンジン M271 KE18 ML REPO
271.950 => M271 KE18 ML

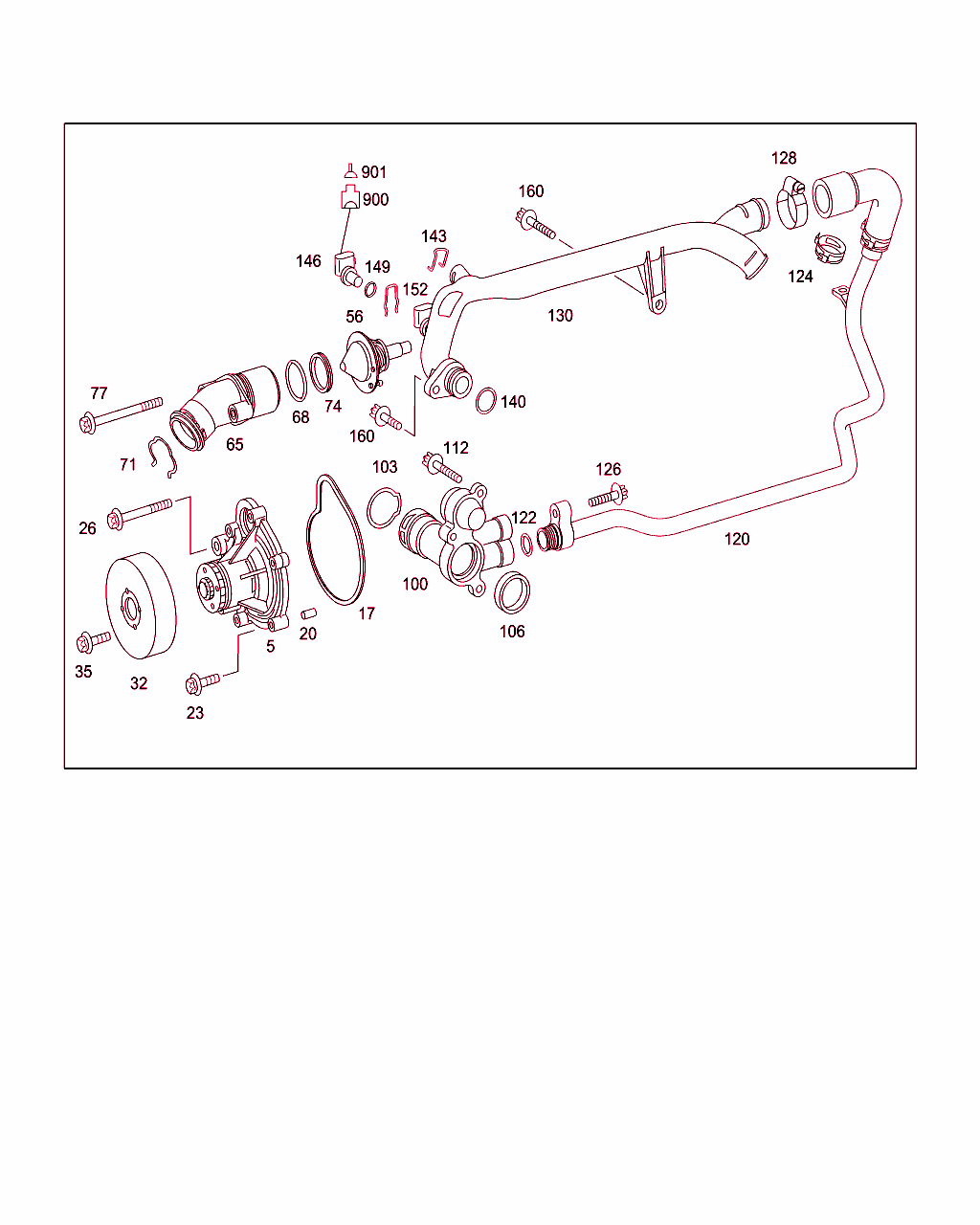

Schema

B20015000411.150129

[image]
x 番号 部品番号 名称/補足ｲﾝﾌｫﾒｰｼｮﾝ 数 ﾊﾞｰｼﾞｮﾝ
5 A 271 200 02 01
TS ウォータポンプ
パッケージ

これに変更 A 271 200 04 01
• +001 A 271 203 02 80

[002]まで ｴﾝｼﾞﾝ: 30497776 => まで 日付: 12/04/2012
[003]まで ｴﾝｼﾞﾝ: 8 => まで 日付: 29/06/2012

ﾌｯﾄﾉｰﾄ解説
[697]
部品は、リビルト部品としてのみ、またはリビルド部品としても納品されます。
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: -F906
ｺｰﾄﾞ日付指定名称
[F906]20060216モデル906(トランスポータ NCV3)
 		001
5 A 271 200 04 01
ウォータポンプ

これに変更 A 271 200 10 01

ﾌｯﾄﾉｰﾄ解説
[004]
次のエンジン以前の場合は、旧部品番号を使用します。
[697]
部品は、リビルト部品としてのみ、またはリビルド部品としても納品されます。

[002]まで ｴﾝｼﾞﾝ: 30497776 => まで 日付: 12/04/2012
[003]まで ｴﾝｼﾞﾝ: 8 => まで 日付: 29/06/2012
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: -F906
ｺｰﾄﾞ日付指定名称
[F906]20060216モデル906(トランスポータ NCV3)
 		001
5 A 271 200 10 01
ウォータポンプ

ﾌｯﾄﾉｰﾄ解説
[697]
部品は、リビルト部品としてのみ、またはリビルド部品としても納品されます。
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: -F906
ｺｰﾄﾞ日付指定名称
[F906]20060216モデル906(トランスポータ NCV3)
 		001
17 A 271 203 02 80
シーリング・リング
タイミング・ケースに取り付けるウォータ・ポンプ 		001
20 A 601 992 04 25
テンション・スリーブ
タイミング・ケースに取り付けるウォータ・ポンプ 		001
23 N 000000 001119
6角丸頭ボルト
タイミング・ケースに取り付けるウォータ・ポンプ
M6X33 		005
26 N 910143 008011
6角丸頭ボルト
タイミング・ケースに取り付けるウォータ・ポンプ
M8X90 		001
32 A 271 202 01 10
ベルト・プーリ
ウォータ・ポンプ・ドライブ
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: -F906
ｺｰﾄﾞ日付指定名称
[F906]20060216モデル906(トランスポータ NCV3)
 		001
35 N 000000 004310
6角ボルト
ウォータ・ポンプに取り付けるベルト・プーリ
M6X10 		004
56 A 271 203 03 75
サーモスタット
90 度

これに変更 A 271 200 00 15 		001
56 A 271 200 00 15
サーモスタット
90 度

これに変更 A 271 203 05 75
• +001 A 271 997 00 45
• +001 A 029 997 21 48 		001
56 A 271 203 05 75
サーモスタット
90 度 		001
65 A 271 200 12 56
コネクティング・ピース
クーラント排水口
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: -F906
ｺｰﾄﾞ日付指定名称
[F906]20060216モデル906(トランスポータ NCV3)
 		001
68 A 029 997 21 48
シールリング 001
71 A 007 993 28 01
スプリング
43 MM 		001
74 A 271 997 00 45
シールリング
クーラント排水口 		001
77 N 000000 000092
6角丸頭ボルト
シリンダ・ヘッドに取り付けるコネクティング・ピース
M6X110 		002
100 A 271 200 11 56
コネクティングピース
右シリンダー・ブロックに

これに変更 A 271 200 13 56
• +001 A 271 203 06 02 		001
100 A 271 200 13 56
コネクティング・ピース
右シリンダー・ブロックに 		001
103 A 007 993 28 01
スプリング
43 MM 		001
106 A 001 997 55 41
シールリング 002
112 N 910143 006003
6角丸頭ボルト
シリンダ・ブロックに取り付けるコネクティング・ピース
M6X25 		003
120 A 271 203 06 02
ウォータ・ライン
エンジン・コネクターに

[008]から ｴﾝｼﾞﾝ: 30296454 => から 日付: 08/12/2003
[009]から ｴﾝｼﾞﾝ: 8 => から 日付: 03/03/2009
 		001
122 A 013 997 98 45
シールリング

[008]から ｴﾝｼﾞﾝ: 30296454 => から 日付: 08/12/2003
 		001
124 A 007 997 20 90
クランプ
12-22 MM 		001
126 N 910143 006003
6角丸頭ボルト
アダプタに取り付けるクーラント・ライン
M6X25 		001
128 A 006 997 42 90
クランプ
28/35 MM 		001
130 A 271 200 15 52
ヒータフィード

[010]から ｴﾝｼﾞﾝ: 3 => から 日付: 30/08/2013
[011]から ｴﾝｼﾞﾝ: 8 => から 日付: 17/11/2009
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: -F171
ｺｰﾄﾞ日付指定名称
[F171]19980508シリーズ 171
19990618シリーズ 171
 		001
130 A 271 200 11 52
フィード・ライン
シリンダー・ヘッドに

♦ 以下から選択できます A 271 200 15 52
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: -F171
ｺｰﾄﾞ日付指定名称
[F171]19980508シリーズ 171
19990618シリーズ 171
 		001
130 A 271 200 15 52
ヒータフィード
シリンダー・ヘッドに

♦ 以下から選択できます A 271 200 11 52
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: -F171
ｺｰﾄﾞ日付指定名称
[F171]19980508シリーズ 171
19990618シリーズ 171
 		001
140 A 027 997 90 48
シールリング 001
143 A 007 993 40 01
キャッチ・スプリング
8.8 MM 		001
146 A 000 542 51 18
温度センサ

これに変更 A 000 905 07 00 		001
146 A 000 905 07 00
温度センサ

これに変更 A 099 905 38 00 		001
146 A 099 905 38 00
温度センサ 001
149 A 022 997 98 48
シールリング 001
152 A 008 988 91 78
クリップ 001
160 N 910143 006001
6角丸頭ボルト
シリンダ・ヘッドに取り付けるライン
M6X16 		002
900 A 006 540 36 81
ソケット・ハウジング
水温センサ
2-PIN MQS;B11/4
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: F204
ｺｰﾄﾞ日付指定名称
[F204]20020215モデル204
 		001
901 A 000 540 23 05
電気ケーブル
0.5 MM2 MQS 		NB
901 A 000 540 24 05
電気ケーブル
0.75 MM2 MQS 		NB
901 A 014 545 25 26
コンタクト・ソケット NB
901 A 000 545 69 80
ガスケット
ダーク・グリーン
1.4-1.9 MM 		NB
