一覧

V6 ガソリン・エンジン M272 E30
272.942 => M272 E30

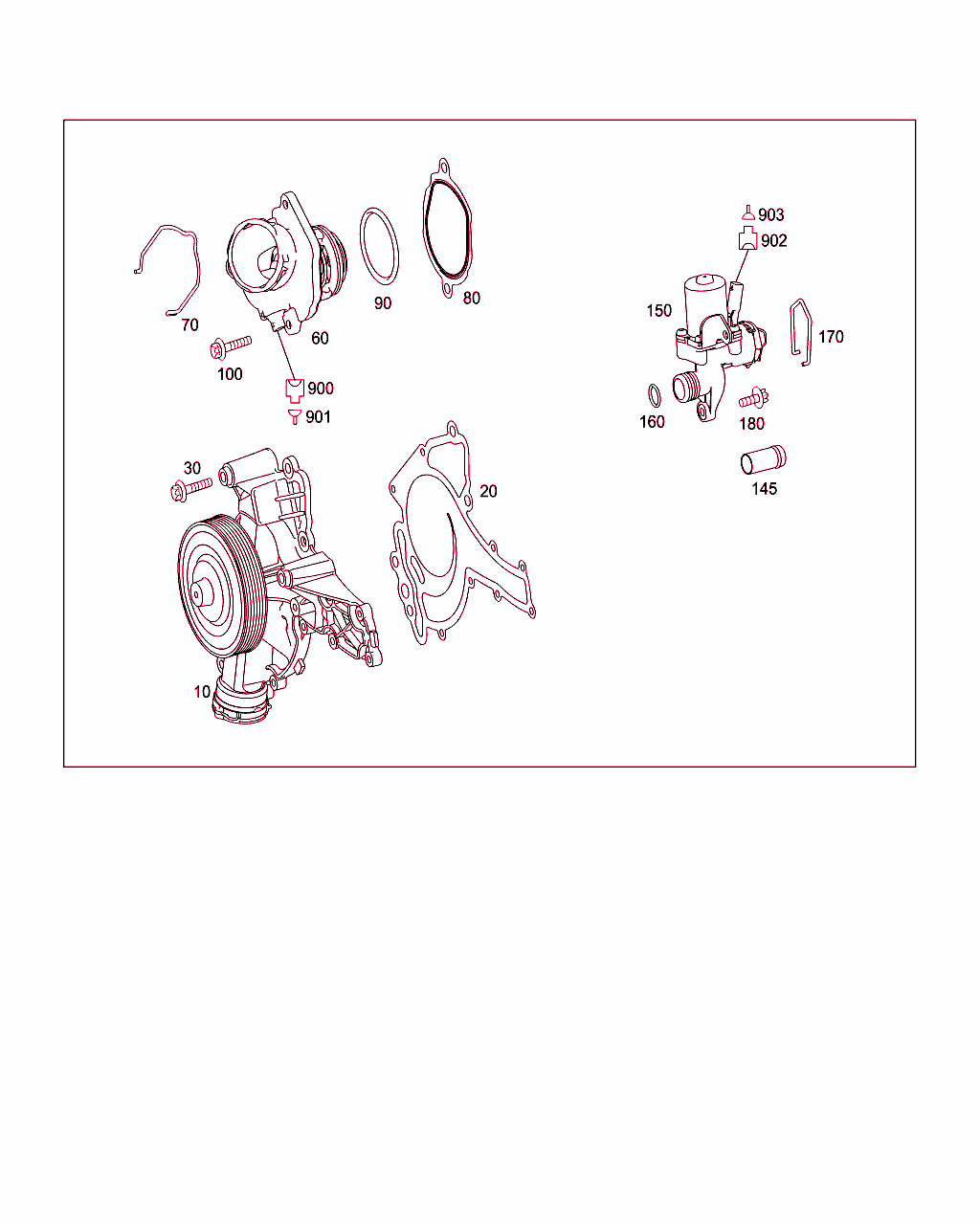

Schema

B20015000450.180130

[image]
x 番号 部品番号 名称/補足ｲﾝﾌｫﾒｰｼｮﾝ 数 ﾊﾞｰｼﾞｮﾝ
10 A 272 200 04 01
TS ウォータポンプ

[002]まで ｴﾝｼﾞﾝ: 30058376 => まで 日付: 02/03/2005

ﾌｯﾄﾉｰﾄ解説
[697]
部品は、リビルト部品としてのみ、またはリビルド部品としても納品されます。
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: -F636-F639-F906-M012-ME03-ME04
ｺｰﾄﾞ日付指定名称
[F636]20040727モデル636(トランスポータ NCV2、中国)
20060508モデル636(トランスポータ NCV2、中国)
[F639]20011105モデル 639 - トランスポータ NCV2
[F906]20020307モデル906(トランスポータ NCV3)
[M012]20011105ガソリン・ダイレクト・インジェクション・エンジン
[ME03]20040602フル・ハイブリッド・ドライブ
[ME04]20060223ハイブリッド・ドライブ 20KW バリエーション
 		001
10 A 272 200 09 01
TS ウォータポンプ

[003]から ｴﾝｼﾞﾝ: 30058377 => から 日付: 02/03/2005

ﾌｯﾄﾉｰﾄ解説
[697]
部品は、リビルト部品としてのみ、またはリビルド部品としても納品されます。
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: -F636-F639-F906-M012-ME03-ME04
ｺｰﾄﾞ日付指定名称
[F636]20040727モデル636(トランスポータ NCV2、中国)
20060508モデル636(トランスポータ NCV2、中国)
[F639]20011105モデル 639 - トランスポータ NCV2
[F906]20020307モデル906(トランスポータ NCV3)
[M012]20011105ガソリン・ダイレクト・インジェクション・エンジン
[ME03]20040602フル・ハイブリッド・ドライブ
[ME04]20060223ハイブリッド・ドライブ 20KW バリエーション
 		001
20 A 272 201 00 80
シーリング・リング
ウォータ・ポンプをタイミング・ケース・カバーまたはシリンダ・ブロックに

[002]まで ｴﾝｼﾞﾝ: 30058376 => まで 日付: 02/03/2005
 		001
20 A 272 201 02 80
シーリング・リング
ウォータ・ポンプをタイミング・ケース・カバーまたはシリンダ・ブロックに

[003]から ｴﾝｼﾞﾝ: 30058377 => から 日付: 02/03/2005
 		001
30 N 910105 008024
6角ボルト
ウォータ・ポンプをタイミング・ケース・カバーまたはシリンダ・ブロックに
M8X110 		001
30 A 002 990 72 22
ボルト
タイミング・ケースに取り付けるウォータ・ポンプ
M7X28

[003]から ｴﾝｼﾞﾝ: 30058377 => から 日付: 02/03/2005
[004]から ｴﾝｼﾞﾝ: 8 => から 日付: 03/03/2009
 		008
30 N 000000 003395
6角丸頭ボルト
ウォータ・ポンプをタイミング・ケース・カバーまたはシリンダ・ブロックに
M8X75 		003
60 A 272 200 00 15
クーラント・レギュレータ

[005]まで ｴﾝｼﾞﾝ: 30058493 => まで 日付: 02/03/2005 除外したﾓﾃﾞﾙｲﾔｰ: P 30058606
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: -F639/-F906/-F636
ｺｰﾄﾞ日付指定名称
[F639]20011105モデル 639 - トランスポータ NCV2
[F906]20020307モデル906(トランスポータ NCV3)
[F636]20040727モデル636(トランスポータ NCV2、中国)
20060508モデル636(トランスポータ NCV2、中国)
 		001
60 A 272 200 01 15
クーラント・レギュレータ

これに変更 A 272 200 04 15

[004]から ｴﾝｼﾞﾝ: 8 => から 日付: 03/03/2009
[006]から ｴﾝｼﾞﾝ: 30058634 => から 日付: 02/03/2005
[008]まで ｴﾝｼﾞﾝ: 32001540 => まで 日付: 21/11/2011
[009]まで ｴﾝｼﾞﾝ: 8 => まで 日付: 30/03/2012

ﾌｯﾄﾉｰﾄ解説
[007]
次のエンジン以前の場合は、旧部品番号を使用します。
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: -F639/-F906/-F636
ｺｰﾄﾞ日付指定名称
[F639]20011105モデル 639 - トランスポータ NCV2
[F906]20020307モデル906(トランスポータ NCV3)
[F636]20040727モデル636(トランスポータ NCV2、中国)
20060508モデル636(トランスポータ NCV2、中国)
 		001
60 A 272 200 04 15
サーモスタット

[004]から ｴﾝｼﾞﾝ: 8 => から 日付: 03/03/2009
[006]から ｴﾝｼﾞﾝ: 30058634 => から 日付: 02/03/2005
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: -F636-F639-F906
ｺｰﾄﾞ日付指定名称
[F636]20040727モデル636(トランスポータ NCV2、中国)
20060508モデル636(トランスポータ NCV2、中国)
[F639]20011105モデル 639 - トランスポータ NCV2
[F906]20020307モデル906(トランスポータ NCV3)
 		001
70 A 000 993 12 02
キャッチ・スプリング
SCB36 46.4MM 		001
80 A 272 203 00 80
ガスケット
タイミング・ケースに取り付けるサーモスタット

[005]まで ｴﾝｼﾞﾝ: 30058493 => まで 日付: 02/03/2005 除外したﾓﾃﾞﾙｲﾔｰ: P 30058606
 		001
80 A 272 203 01 80
シーリング・リング
タイミング・ケースに取り付けるサーモスタット

[006]から ｴﾝｼﾞﾝ: 30058634 => から 日付: 02/03/2005
 		001
90 A 013 997 36 45
シールリング
サーモスタット

[005]まで ｴﾝｼﾞﾝ: 30058493 => まで 日付: 02/03/2005 除外したﾓﾃﾞﾙｲﾔｰ: P 30058606
 		001
90 A 015 997 61 45
Oリング
サーモスタット

[010]から ｴﾝｼﾞﾝ: 30058494 => から 日付: 02/03/2005 除外したﾓﾃﾞﾙｲﾔｰ: M30058606
 		001
100 N 000000 001117
6角丸頭ボルト
タイミング・ケースに取り付けるサーモスタット
M6X23

[002]まで ｴﾝｼﾞﾝ: 30058376 => まで 日付: 02/03/2005
 		002
100 A 002 990 72 22
ボルト
タイミング・ケースに取り付けるサーモスタット
M7X28

[003]から ｴﾝｼﾞﾝ: 30058377 => から 日付: 02/03/2005
[004]から ｴﾝｼﾞﾝ: 8 => から 日付: 03/03/2009
 		002
145 A 272 997 00 72
コネクティング・ピース
左シリンダ・ヘッド後部
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: F171
ｺｰﾄﾞ日付指定名称
[F171]19980508シリーズ 171
20011105シリーズ 171
 		001
160 A 013 997 24 45
シールリング

これに変更 A 029 997 25 45 		002
160 A 029 997 25 45
Oリング 002
170 A 272 993 00 02
キャッチ・スプリング 001
180 N 000000 001146
6角丸頭ボルト
シリンダ・ヘッドに取り付けるバルブ
M6X16 		002
900 A 022 545 19 26
クラッチ・ハウジング
サーモスタット
2-PIN MLK1.2;Y110;R48/1

これに変更 A 029 545 10 26 		001
900 A 029 545 10 26
クラッチ・ハウジング
サーモスタット
2-PIN MLK1.2;Y110;R48/1 		001
901 A 000 982 28 26
圧着ソケット・コンタクト
0.22-0.35 MM2 MLK1.2S 		NB
901 A 000 982 30 26
圧着ソケット・コンタクト
0.75-1.0 MM2 MLK1.2S 		NB
901 A 001 545 50 80
ケーブル・シーリング
0.22-1.0 MM2 		NB
902 A 022 545 19 26
クラッチ・ハウジング
シャットオフ・バルブ
2-PIN MLK1.2;Y16/2

これに変更 A 029 545 10 26 		001
902 A 029 545 10 26
クラッチ・ハウジング
シャットオフ・バルブ
2-PIN MLK1.2;Y16/2 		001
903 A 000 982 28 26
圧着ソケット・コンタクト
0.22-0.35 MM2 MLK1.2S 		NB
903 A 000 982 30 26
圧着ソケット・コンタクト
0.75-1.0 MM2 MLK1.2S 		NB
903 A 001 545 50 80
ケーブル・シーリング
0.22-1.0 MM2 		NB
