一覧

V8 ガソリン・エンジン M273 E46
273.923 => M273 E46

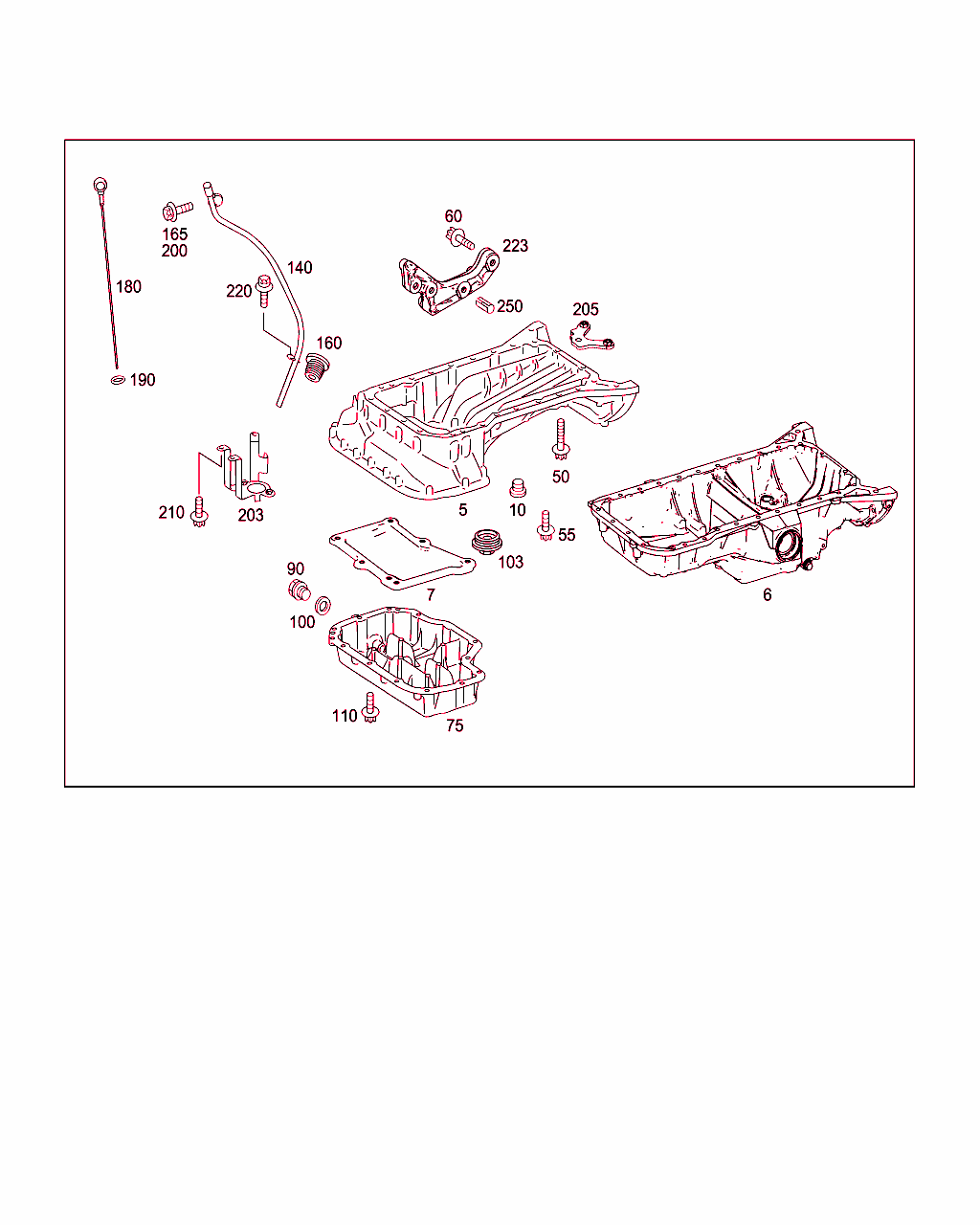

Schema

B01045000259.080819

[image]
x 番号 部品番号 名称/補足ｲﾝﾌｫﾒｰｼｮﾝ 数 ﾊﾞｰｼﾞｮﾝ
5 A 273 014 06 02
オイル・パン上部
上部

これに変更 A 273 014 17 02

[011]まで ｴﾝｼﾞﾝ: 30092248 => まで 日付: 02/10/2006
 		001
5 A 273 014 17 02
オイル・パン上部
上部

[011]まで ｴﾝｼﾞﾝ: 30092248 => まで 日付: 02/10/2006
 		001
5 A 273 014 22 02
オイル・パン
上部

[012]から ｴﾝｼﾞﾝ: 30092249 => から 日付: 02/10/2006
 		001
50 N 910143 008003
6角丸頭ボルト
シリンダ・ブロックに取り付けるオイル・パン
M8X30 		002
50 N 000000 003648
6角丸頭ボルト
シリンダ・ブロックに取り付けるオイル・パン上部
M6X25 		020
50 N 000000 003648
6角丸頭ボルト
タイミング・ケースに取り付けるオイル・パン
M6X25 		006
50 A 001 990 86 22
ボルト
シリンダ・ブロックに取り付けるオイル・パン 		002
75 A 272 010 05 28
オイル・パン
下部 		001
90 A 111 997 03 30
スクリュ・プラグ
オイル・ドレン 		001
100 N 007603 014106
シールリング
オイル・ドレン 		001
110 N 000000 001114
6角丸頭ボルト
オイルパン下部をオイルパン上部に
M6X15

これに変更 N 000000 001116 		013
110 N 000000 001116
6角丸頭ボルト
オイルパン下部をオイルパン上部に
M6X19 		013
140 A 272 010 13 66
オイルレベルゲージパイプ
オイル・サクション

これに変更 A 272 010 19 66 		001
140 A 272 010 19 66
ガイドチューブ
オイル・サクション 		001
160 A 112 018 00 80
シーリング・リング
シリンダ・ブロックに取り付けるガイド・パイプ 		001
180 A 273 010 01 72
オイルレベルゲージ

これに変更 A 273 010 14 72

ﾌｯﾄﾉｰﾄ解説
[414]
旧部品は、今後取り付けられません　　　　　　　　　　　　　　　　　　　　　　　　　　　
 		001
180 A 273 010 14 72
オイルレベルゲージ 001
190 A 019 997 76 45
Oリング
12X2 		001
200 N 910142 006000
6角丸頭ボルト
シリンダ・ヘッドに取り付けるブラケット
M6X12 		001
203 A 273 010 04 40
ホルダー 001
210 N 000000 001116
6角丸頭ボルト
ブラケット固定用ツール
M6X19 		003
220 N 000000 001116
6角丸頭ボルト
オイル・パンに取り付けるブラケット
M6X19 		001
