一覧

V8 ガソリン・エンジン M273 E55
273.961 => M273 E55

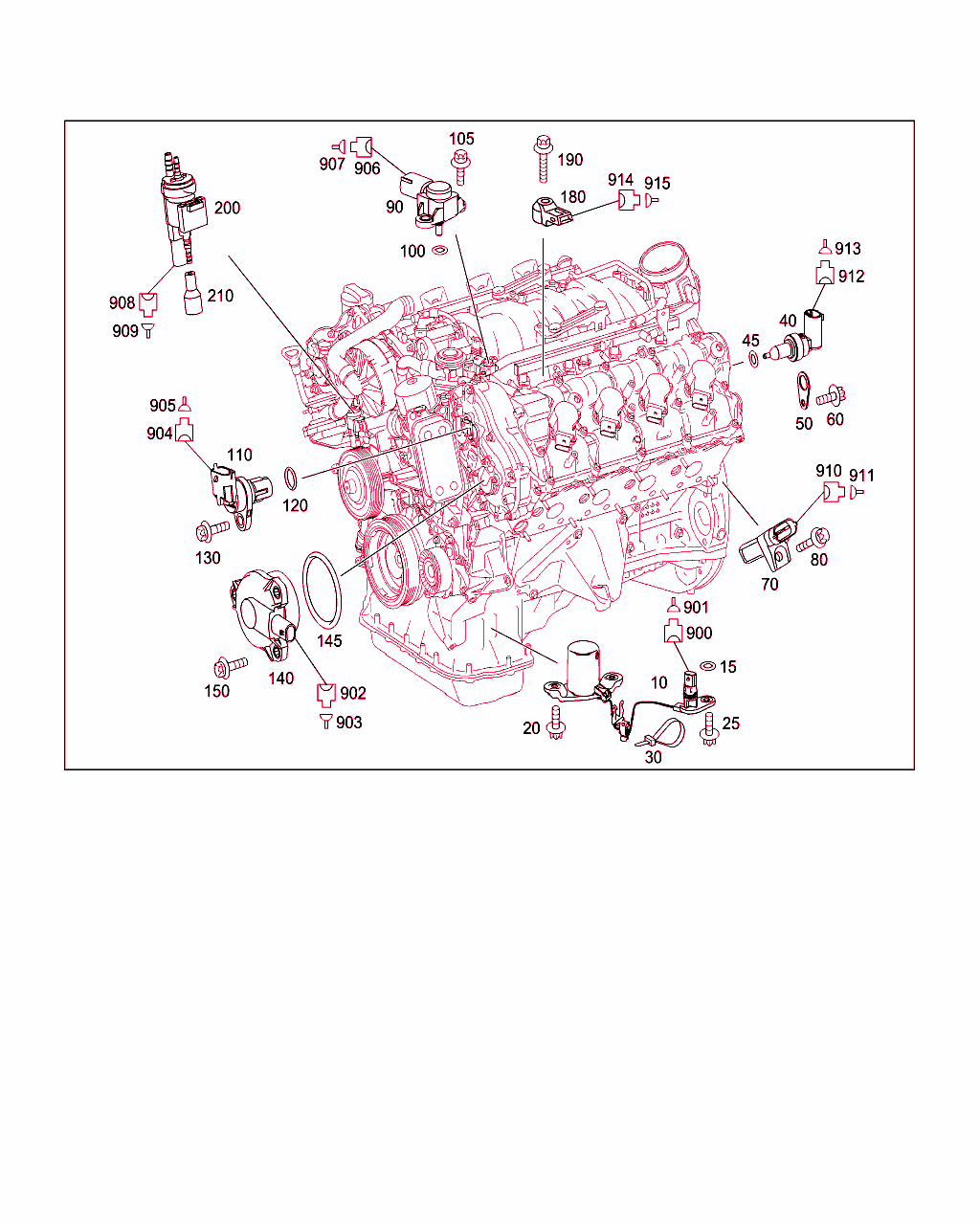

Schema

B15120000032.120328

[image]
x 番号 部品番号 名称/補足ｲﾝﾌｫﾒｰｼｮﾝ 数 ﾊﾞｰｼﾞｮﾝ
10 A 001 153 03 32
プレッシャ・スイッチ
オイル・レベル

これに変更 A 001 153 11 32

ﾌｯﾄﾉｰﾄ解説
[414]
旧部品は、今後取り付けられません　　　　　　　　　　　　　　　　　　　　　　　　　　　
 		001
10 A 001 153 11 32
プレッシャ・スイッチ
オイル・レベル

これに変更 A 001 153 13 32 		001
10 A 001 153 13 32
充填レベル・スイッチ
オイル・レベル 		001
15 A 012 997 73 45
シールリング
TO A 001 153 13 32

[003]まで ｴﾝｼﾞﾝ: => まで 日付: 30/11/2015
 		001
15 A 027 997 95 45
Oリング

[004]から ｴﾝｼﾞﾝ: => から 日付: 30/11/2015
 		001
20 N 000000 001116
6角丸頭ボルト
オイル・レベル・スイッチをオイル・パンに
M6X19 		002
25 N 000000 001116
6角丸頭ボルト
オイル・パンに取り付けるプラグ
M6X19 		001
40 A 004 153 97 28
温度センサ
フロント・ヘッド後部へ

これに変更 A 000 905 06 00

[005]まで ｴﾝｼﾞﾝ: 30470761 => まで 日付: 13/03/2013
 		001
40 A 000 905 06 00
温度センサ
フロント・ヘッド後部へ

[005]まで ｴﾝｼﾞﾝ: 30470761 => まで 日付: 13/03/2013
 		001
40 A 099 905 37 00
温度センサ
フロント・ヘッド後部へ

これに変更 A 000 905 61 02

[006]から ｴﾝｼﾞﾝ: 30470762 => から 日付: 13/03/2013
 		001
40 A 000 905 61 02
温度センサ
フロント・ヘッド後部へ

[006]から ｴﾝｼﾞﾝ: 30470762 => から 日付: 13/03/2013
 		001
45 A 022 997 98 48
シールリング 001
50 A 272 078 02 41
ホルダー 001
60 N 000000 001146
6角丸頭ボルト
シリンダ・ヘッドに取り付ける温度センサ
M6X16 		001
70 A 004 153 87 28
ポジション・センサ
ポジション・センサ

これに変更 A 642 153 07 28

ﾌｯﾄﾉｰﾄ解説
[414]
旧部品は、今後取り付けられません　　　　　　　　　　　　　　　　　　　　　　　　　　　
 		001
70 A 642 153 07 28
アングル・センサ
クランクシャフト・ポジション・センサ

これに変更 A 642 905 00 00

ﾌｯﾄﾉｰﾄ解説
[414]
旧部品は、今後取り付けられません　　　　　　　　　　　　　　　　　　　　　　　　　　　
 		001
70 A 642 905 00 00
ポジション・センサ
クランクシャフト・ポジション・センサ 		001
80 N 000000 001146
6角丸頭ボルト
シリンダ・ブロックに取り付けるポジション・センサ
M6X16 		001
90 A 005 153 50 28
プレッシャ・センサ
プレッシャ・センサ 		001
100 A 027 997 27 48
シールリング 001
105 N 910142 006000
6角丸頭ボルト
プレッシャ・センサ固定用ツール
M6X12 		001
110 A 004 153 96 28
ポジション・センサ
シリンダー・ヘッド・カバーに

これに変更 A 272 905 01 43

[007]まで ｴﾝｼﾞﾝ: 30414396 => まで 日付: 26/11/2010

ﾌｯﾄﾉｰﾄ解説
[414]
旧部品は、今後取り付けられません　　　　　　　　　　　　　　　　　　　　　　　　　　　
 		004
110 A 272 905 01 43
ポジション・センサ
シリンダー・ヘッド・カバーに

これに変更 A 272 905 00 43

ﾌｯﾄﾉｰﾄ解説
[008]
次のエンジン以前の場合は、旧部品番号を使用します。

[007]まで ｴﾝｼﾞﾝ: 30414396 => まで 日付: 26/11/2010
 		004
110 A 272 905 00 43
ポジション・センサ
シリンダー・ヘッド・カバーに 		004
120 A 022 997 25 48
シールリング

これに変更 A 023 997 12 45

ﾌｯﾄﾉｰﾄ解説
[414]
旧部品は、今後取り付けられません　　　　　　　　　　　　　　　　　　　　　　　　　　　
 		004
120 A 023 997 12 45
Oリング
17X2 		004
130 N 910142 006001
6角丸頭ボルト
シリンダ・ヘッド・カバーに取り付けるカムシャフト・ポジション・センサ
M6X16 		004
140 A 272 051 00 77
エレクトロ・マグネット
カムシャフト・アジャスタ

これに変更 A 272 051 01 77 		004
140 A 272 051 01 77
エレクトロ・マグネット
カムシャフト・アジャスタ 		004
145 A 017 997 36 45
Oリング

これに変更 A 019 997 37 45 		004
145 A 019 997 37 45
シールリング 004
150 N 910142 006001
6角丸頭ボルト
カバー前部に取り付けるソレノイド
M6X16 		012
180 A 004 153 90 28
ノック・センサ
クランクケースに 		002
190 N 910142 008009
6角丸頭ボルト
クランクケースに取り付けるノック・センサ 		002
200 A 002 540 14 97
スイッチオーバ・バルブ
エア・インジェクション

これに変更 A 002 540 70 97 		001
200 A 002 540 70 97
スイッチオーバ・バルブ
エア・インジェクション 		001
210 A 117 078 09 81
フィルタ・エレメント
スイッチオーバ・バルブ 		001
900 A 022 545 22 26
ソケット・スリーブ
オイル・レベル・センサ
S43 		001
900 A 211 545 13 28
ハウジング
オイル・レベル・センサ
2-PIN MLK1.2;S43

ﾌｯﾄﾉｰﾄ解説
[002]
モデル216には適用されません。
 		001
900 A 021 545 85 26
クラッチ
オイル・レベル・センサ
S43/1

ﾌｯﾄﾉｰﾄ解説
[002]
モデル216には適用されません。
 		001
901 A 000 982 30 26
圧着ソケット・コンタクト
0.75-1.0 MM2 MLK1.2S 		NB
901 A 001 545 50 80
ケーブル・シーリング
イエロー
0.22-1.0 MM2 		NB
902 A 022 545 19 26
クラッチ・ハウジング
カムシャフト・アジャスタ
2-PIN MLK1.2;Y49/4-Y49/7

これに変更 A 029 545 10 26 		004
902 A 029 545 10 26
クラッチ・ハウジング
カムシャフト・アジャスタ
2-PIN MLK1.2;Y49/4-Y49/7 		004
902 A 211 545 13 28
ハウジング
カムシャフト・アジャスタ
2-PIN MLK1.2;Y49/4-Y49/7

ﾌｯﾄﾉｰﾄ解説
[002]
モデル216には適用されません。
 		004
903 A 000 982 30 26
圧着ソケット・コンタクト
0.75-1.0 MM2 MLK1.2S 		NB
903 A 001 545 50 80
ケーブル・シーリング
イエロー
0.22-1.0 MM2 		NB
904 A 203 545 30 28
プラグ
カムシャフト・スピード・センサ
3-PIN SLK2.8;B6/4-B6/7 		004
905 A 009 545 81 26
コンタクト・ソケット
0.75-1.0 MM2 SLK2.8 		NB
905 A 000 545 71 80
シーリング・リング
ダーク・ブルー
1.1-2.1 MM 		NB
906 A 210 540 21 81
クラッチ
インテーク・マニホールド・プレッシャ・センサ
3-PIN MQS;B28 		001
907 A 000 540 23 05
電気ケーブル
0.5 MM2 MQS 		NB
907 A 000 545 68 80
ガスケット
イエロー
0.9-1.4 MM 		NB
908 A 210 540 20 81
ハウジング
エア・インジェクション電動スイッチオーバ・バルブ
2-PIN MQS;Y59/2 		001
909 A 000 540 24 05
電気ケーブル
0.75 MM2 MQS 		NB
909 A 000 545 68 80
ガスケット
エア・インジェクション電動スイッチオーバ・バルブ
0.9-1.4 MM;Y59/2 		NB
910 A 203 545 30 28
プラグ
クランクシャフト・ポジション・センサ
3-PIN SLK2.8;L5 		001
911 A 009 545 81 26
コンタクト・ソケット
0.75-1.0 MM2 SLK2.8 		NB
911 A 000 545 71 80
シーリング・リング
ダーク・ブルー
1.1-2.1 MM 		NB
912 A 203 545 30 28
プラグ
水温センサ
3-PIN SLK2.8;B11/4 		001
913 A 000 540 23 05
電気ケーブル
0.5 MM2 MQS 		NB
913 A 000 545 68 80
ガスケット
イエロー
0.9-1.4 MM 		NB
914 A 203 545 05 28
プラグ
ノック・センサ
2-PIN SLK2.8;A16/1,A16/2 		002
915 A 009 545 81 26
コンタクト・ソケット
0.75-1.0 MM2 SLK2.8 		NB
915 A 000 545 71 80
シーリング・リング
1.1-2.1 MM 		NB
