直列 4 気筒ガソリン・エンジン M111 E23 EVO ML
111.983 => M111 E23 EVO ML

Schema

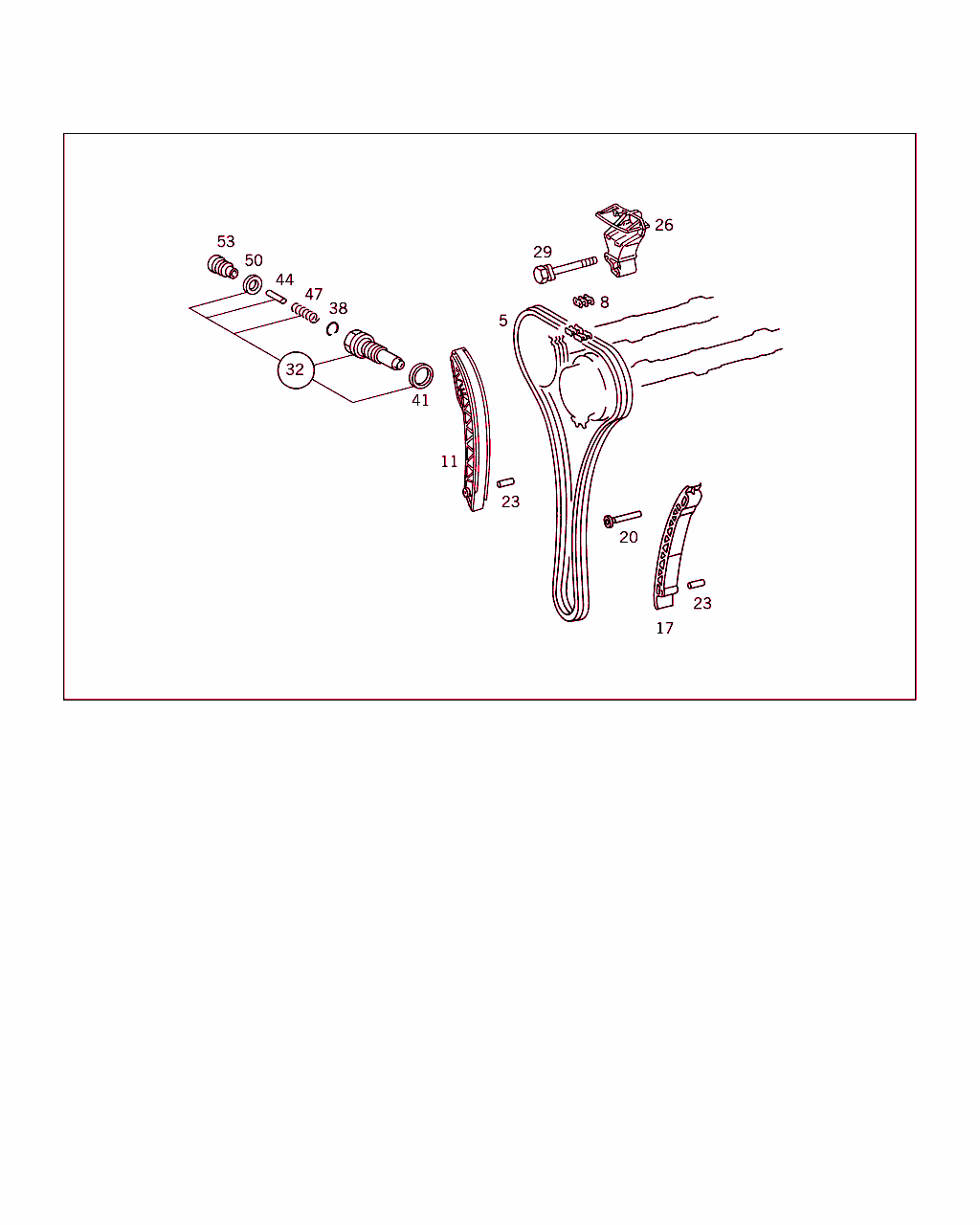

1つめのイラスト

`B05045000006.000125`

[image]

x	番号	部品番号	名称/補足ｲﾝﾌｫﾒｰｼｮﾝ	数	ﾊﾞｰｼﾞｮﾝ

	5	A 003 997 17 94	ローラ・チェーンロック付き ♦ 以下から選択できます A 002 997 99 94	001
	5	A 002 997 99 94	ローラ・チェーンロック付き ♦ 以下から選択できます A 003 997 17 94	001
	8	A 000 997 22 98	チェーン・リンク TO 003 997 17 94 ♦ 以下から選択できます A 000 997 21 98	001
	8	A 000 997 21 98	チェーン・リンク TO 002 997 99 94 ♦ 以下から選択できます A 000 997 22 98	001
	11	A 111 050 14 16	スライド・レール (テンション・レール)	001
	17	A 111 052 10 16	スライド・レールシリンダー・ブロックに	001
	20	A 601 052 06 74	ピンシリンダ・ヘッドに取り付けるスライド・レール	001
	23	A 111 997 04 10	シリンダ・ピンシリンダ・ブロックに取り付けるスライド・レール	002
	26	A 111 050 11 16	スライド・レールシリンダー・ヘッドに	001
	29	N 914005 006041	ワッシャ付きボルトシリンダ・ヘッドに取り付けるスライド・レール M6X45	002
	32	A 111 050 04 11	チェーン・テンショナ納品内容	001
	38	A 103 052 01 93	スプリング RASTERFEDER	001
	41	N 007603 027101	シールリングタイミング・ケース・カバーに取り付けるチェーン・テンショナ	001
	44	A 601 991 00 01	ピン FUELLSTIFT	001
	47	A 104 993 06 01	スプリングチェーン・テンショナに取り付けるエンド・ピース	001
	50	N 007603 020100	シールリングチェーン・テンショナに取り付けるエンド・ピース	001
	53	A 104 050 01 66	エンド・ユニットチェーン・テンショナ	001
