V6 ガソリン・エンジン M272 E35
272.980 => M272 E35

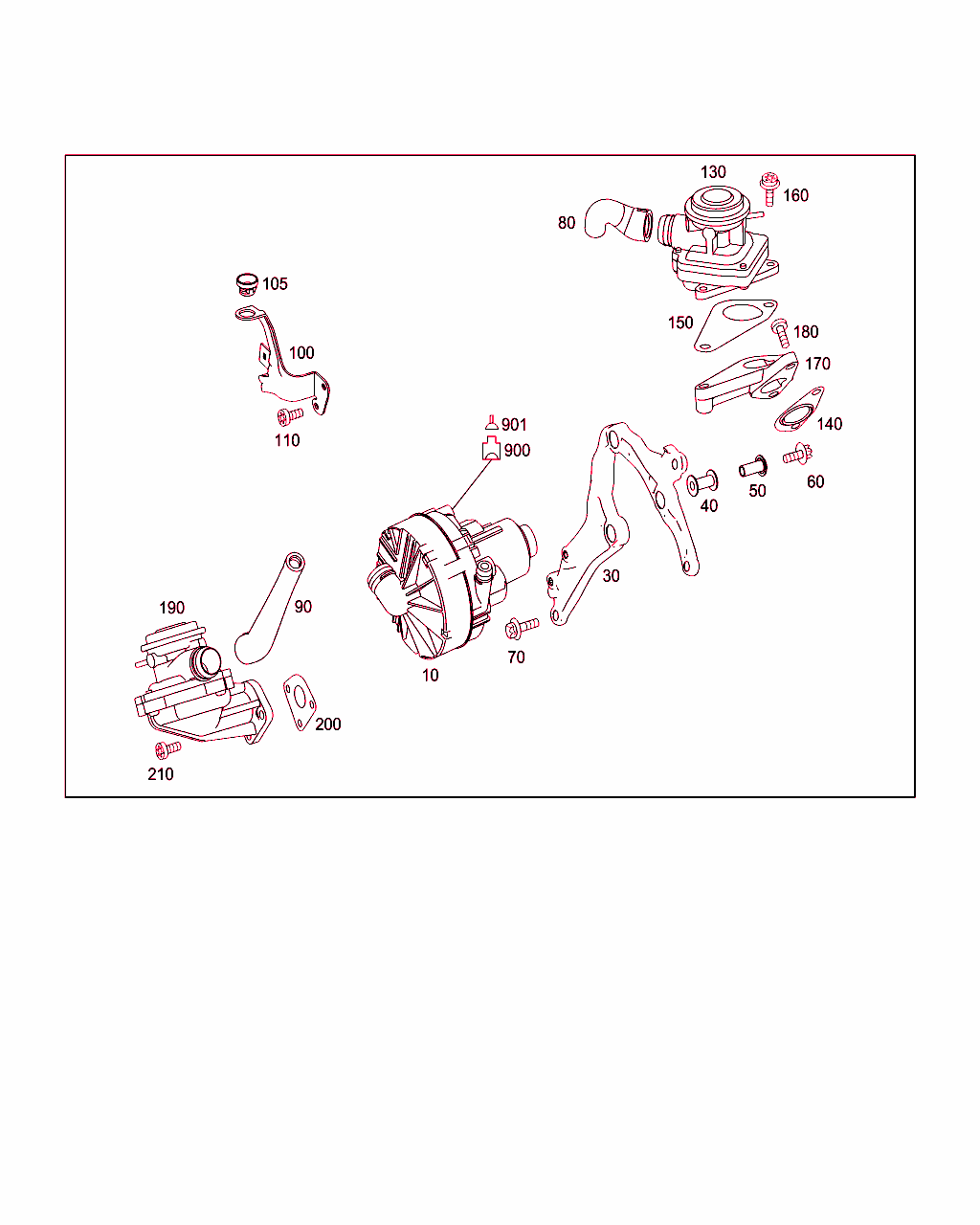

Schema

B14105000047.081210

[image]
x 番号 部品番号 名称/補足ｲﾝﾌｫﾒｰｼｮﾝ 数 ﾊﾞｰｼﾞｮﾝ
10 A 000 140 51 85
エア・ポンプ 001
30 A 272 141 35 40
ホルダー
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: -M012
ｺｰﾄﾞ日付指定名称
[M012]20011105ガソリン・ダイレクト・インジェクション・エンジン
 		001
40 A 000 988 02 20
ダンパ 003
50 A 000 142 03 53
スペーサチューブ 003
60 N 000000 001479
6角丸頭ボルト
ブラケットに取り付けるエア・ポンプ
M6X30 		003
70 N 000000 002770
6角丸頭ボルト
シリンダ・ヘッドに取り付けるブラケット 		002
80 A 272 142 02 83
成形ホース
コンビ・バルブとエア・ポンプの間

これに変更 A 272 142 11 83 		001
80 A 272 142 11 83
成形ホース
コンビ・バルブとエア・ポンプの間 		001
90 A 272 142 06 83
成形ホース
コンビ・バルブとエア・ポンプの間

これに変更 A 272 142 12 83 		001
90 A 272 142 12 83
成形ホース
コンビ・バルブとエア・ポンプの間 		001
100 A 272 010 02 40
ホルダー
エア・ポンプ・ブラケットに
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: -M012
ｺｰﾄﾞ日付指定名称
[M012]20011105ガソリン・ダイレクト・インジェクション・エンジン
 		001
105 A 272 141 04 87
バッファ 001
110 A 001 984 43 29
ボルト
カバー右前部へ
M6X14 		001
110 A 003 990 17 12
ボルト
エア・ポンプ・ブラケットに
M6X15

これに変更 A 001 984 43 29 		002
110 A 001 984 43 29
ボルト
エア・ポンプ・ブラケットに
M6X14 		002
130 A 002 140 74 60
バルブ
左コンビ・バルブ 		001
140 A 272 238 00 80
シーリング・リング
コンビ・バルブとシリンダ・ヘッドの間 		001
150 A 272 238 02 80
シーリング・リング
コンビ・バルブとフランジの間 		001
160 N 000000 002770
6角丸頭ボルト
フランジに取り付けるコンビ・バルブ 		002
170 A 272 142 01 15
フランジ
左シリンダー・ヘッドに 		001
180 N 000000 002770
6角丸頭ボルト
シリンダ・ヘッドに取り付けるフランジ 		002
190 A 002 140 75 60
コンビ・バルブ
シリンダー・ヘッドに
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: -F164-F251
ｺｰﾄﾞ日付指定名称
[F164]20011105シリーズ 164
[F251]20011105モデル 251
 		001
200 A 272 238 01 80
シーリング・リング
エア・インジェクションなし 		001
210 N 000000 002770
6角丸頭ボルト
シリンダ・ヘッドに取り付けるコンビ・バルブ 		003
900 A 011 545 71 28
ハウジング
エア・インジェクション
2-PIN;M33 		001
901 A 003 545 26 26
コンタクト・ソケット
0.35-4.0 MM2 RK4 		NB
