一覧

R4 ガソリン・エンジン M271 DE18 EVO
271.860 => M271 DE18 EVO

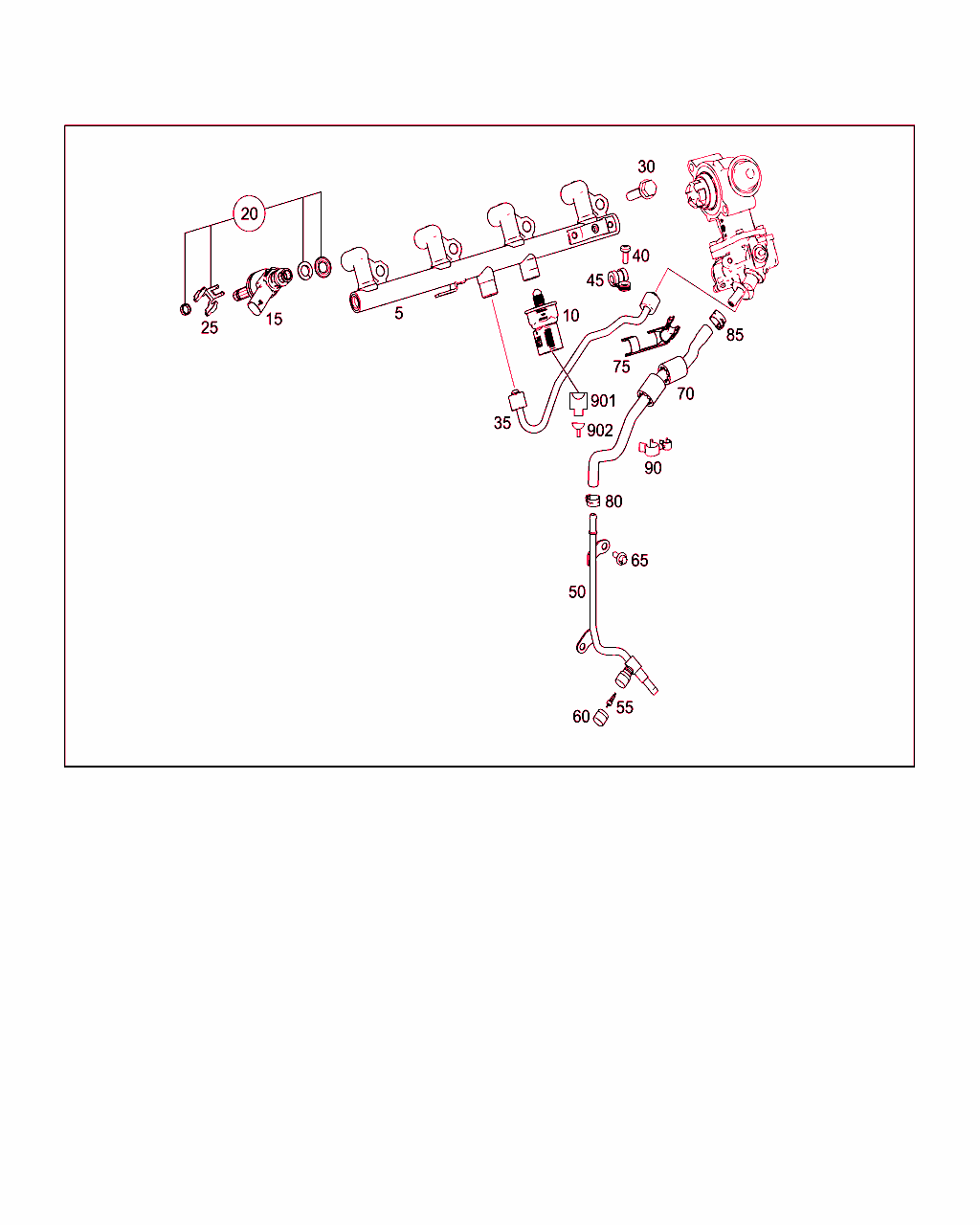

Schema

B07080000003.110426

[image]
x 番号 部品番号 名称/補足ｲﾝﾌｫﾒｰｼｮﾝ 数 ﾊﾞｰｼﾞｮﾝ
5 A 271 070 55 95
ディストリビュータ 001
10 A 271 153 03 28
プレッシャ・センサ 001
15 A 271 078 08 23
インジェクション・ノズル

ﾌｯﾄﾉｰﾄ解説
[697]
部品は、リビルト部品としてのみ、またはリビルド部品としても納品されます。
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: A12
ｺｰﾄﾞ日付指定名称
[A12]20080116エア・インジェクション M271 EVO
20080123エア・インジェクション
 		004
15 A 271 078 11 23
インジェクタ

ﾌｯﾄﾉｰﾄ解説
[697]
部品は、リビルト部品としてのみ、またはリビルド部品としても納品されます。
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: -A12
ｺｰﾄﾞ日付指定名称
[A12]20080116エア・インジェクション M271 EVO
20080123エア・インジェクション
 		004
20 A 271 072 00 43
部品セット
インジェクション・バルブ 		004
25 A 271 078 34 41
ホルダー 004
30 N 910105 008014
6角ボルト
シリンダ・ヘッドに取り付けるフューエル・ ディストリビュータ
M8X35 		004
35 A 271 070 09 32
プレッシャ・ライン
ハイ・プレッシャ・ポンプからフューエル・ディストリビュータへ 		001
40 N 000000 001146
6角丸頭ボルト
フューエル・ライン / ?フューエル・ディストリビュータ
M6X16 		001
45 A 000 995 32 42
ホルダ・シェル
フューエル・ライン / ?フューエル・ディストリビュータ 		001
50 A 271 070 14 32
フューエル・ライン 001
55 A 000 078 07 29
インサート 001
60 A 001 988 59 35
キャップ 001
65 N 910143 006001
6角丸頭ボルト
M6X16

[008]まで ｴﾝｼﾞﾝ: 30376570 => まで 日付: 05/10/2011
[009]まで ｴﾝｼﾞﾝ: 8 => まで 日付: 12/03/2012
 		002
65 N 000000 005970
6角丸頭ボルト
M6X16

[010]から ｴﾝｼﾞﾝ: 30376571 => から 日付: 05/10/2011
[011]から ｴﾝｼﾞﾝ: 8 => から 日付: 12/03/2012
 		002
70 A 271 070 01 81
フューエル・ホース

ﾌｯﾄﾉｰﾄ解説
[012]
ブラケット A 271 078 35 41 のみ組み合わせて使用します。
 		001
75 A 271 078 35 41
ホルダー
ホース / シリンダ・ブロック 		001
80 A 006 997 18 90
ホース・クランプ
ホース / ライン
13-14.5 MM 		001
85 A 004 997 20 90
ホース・クランプ
フューエル・ホース / フューエル・ポンプ (エンジン側)
14.5-15.5 MM 		001
90 A 000 995 86 75
ホース・ホルダ 002
901 A 023 545 52 26
電動クラッチ
レール・プレッシャ・センサ
3-PIN SLK2.8;B4/6 		001
902 A 009 545 81 26
コンタクト・ソケット
0.75-1.0 MM2 SLK2.8 		NB
902 A 000 545 71 80
シーリング・リング
ダーク・ブルー
1.1-2.1 MM 		NB
