R4 ガソリン・エンジン M271 DE18 EVO
271.860 => M271 DE18 EVO

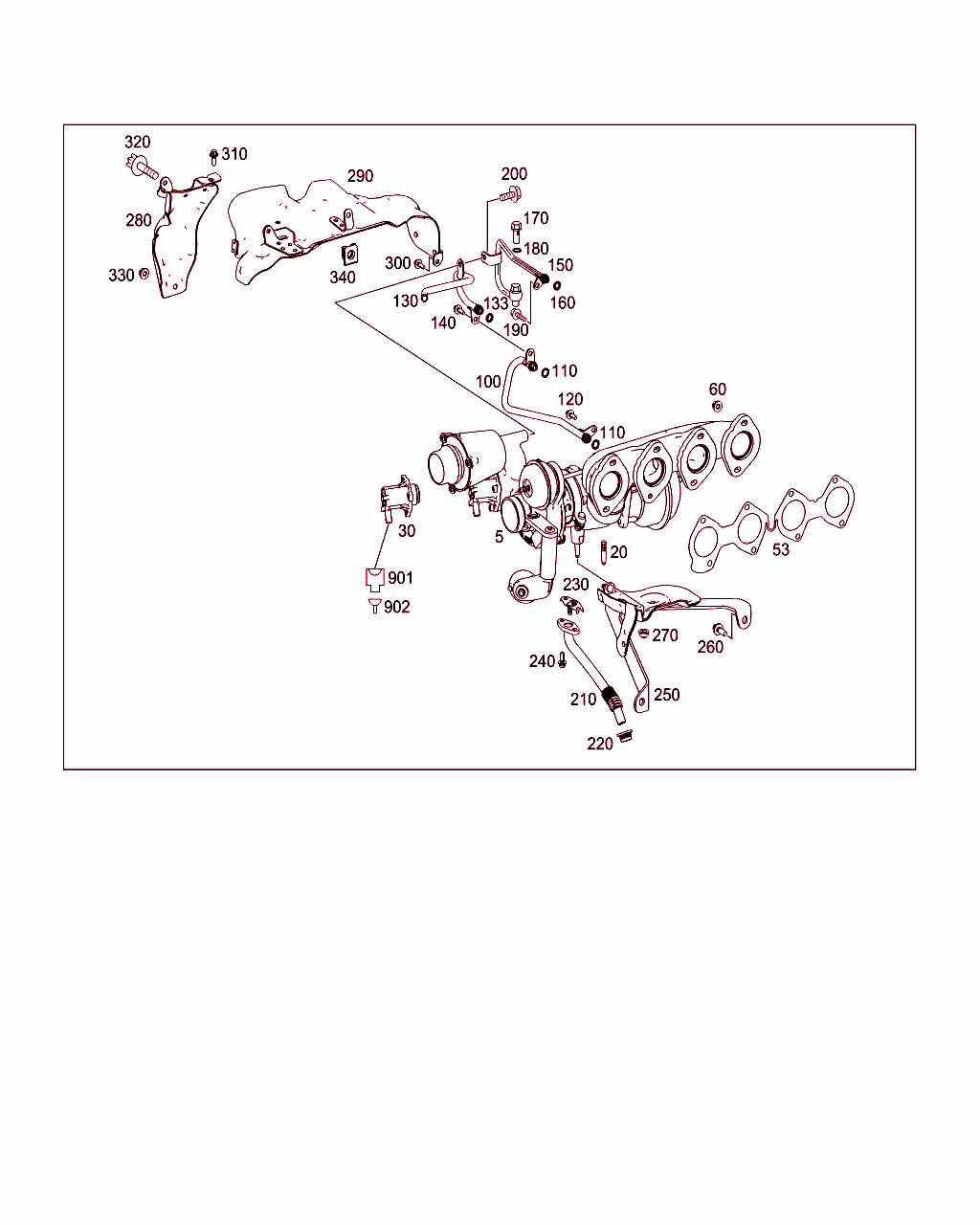

Schema

B09075000323.140122

[image]
x 番号 部品番号 名称/補足ｲﾝﾌｫﾒｰｼｮﾝ 数 ﾊﾞｰｼﾞｮﾝ
5 A 271 090 32 80
ターボチャージャ

これに変更 A 271 090 34 80

ﾌｯﾄﾉｰﾄ解説
[697]
部品は、リビルト部品としてのみ、またはリビルド部品としても納品されます。
 		001
5 A 271 090 34 80
ターボチャージャ

これに変更 A 271 090 36 80
• +001 A 271 203 09 02
• +001 A 271 203 10 02

ﾌｯﾄﾉｰﾄ解説
[697]
部品は、リビルト部品としてのみ、またはリビルド部品としても納品されます。
 		001
5 A 271 090 36 80
ターボチャージャ

ﾌｯﾄﾉｰﾄ解説
[697]
部品は、リビルト部品としてのみ、またはリビルド部品としても納品されます。
 		001
20 A 001 990 66 14
特殊形状スタッド・ボルト 004
30 A 000 153 11 59
シフト・バルブ
ターボチャージャへ 		001
53 A 271 142 06 80
マルチ・ホール・シール
シリンダ・ヘッドのターボ・チャージャ 		001
60 A 271 142 00 72
ナット
シリンダ・ヘッドのターボ・チャージャ 		008
100 A 271 203 07 02
ライン
リターン・ウォータ・ライン

これに変更 A 271 203 09 02 		001
100 A 271 203 09 02
ウォータ・ライン
リターン・ウォータ・ライン 		001
110 A 016 997 17 45
シールリング

[005]まで ｴﾝｼﾞﾝ: 30212152 => まで 日付: 27/07/2011
 		002
110 A 023 997 06 45
Oリング

[006]から ｴﾝｼﾞﾝ: 30212153 => から 日付: 27/07/2011
 		002
120 N 910143 006001
6角丸頭ボルト
シリンダー・ブロックに
M6X16 		001
130 A 271 203 08 02
ライン
リターン・ウォータ・ライン

これに変更 A 271 203 10 02 		001
130 A 271 203 10 02
ウォータ・ライン
リターン・ウォータ・ライン 		001
133 A 016 997 17 45
シールリング
9.7X3.4

[005]まで ｴﾝｼﾞﾝ: 30212152 => まで 日付: 27/07/2011
 		001
133 A 023 997 06 45
Oリング

[006]から ｴﾝｼﾞﾝ: 30212153 => から 日付: 27/07/2011
 		001
140 N 910143 006001
6角丸頭ボルト
ターボチャージャへ
M6X16 		001
150 A 271 090 00 77
オイル・フィード・ライン

これに変更 A 271 090 04 77

ﾌｯﾄﾉｰﾄ解説
[414]
旧部品は、今後取り付けられません　　　　　　　　　　　　　　　　　　　　　　　　　　　
 		001
150 A 271 090 04 77
オイル・フィード・ライン 001
160 A 023 997 85 48
Oリング 001
170 A 001 997 24 01
中空ボルト 001
180 N 000000 006513
シールリング
中空ボルト 		002
190 N 910143 006001
6角丸頭ボルト
シリンダー・ヘッドに
M6X16 		001
200 N 910143 006001
6角丸頭ボルト
ターボチャージャへ
M6X16 		001
210 A 271 090 02 77
ライン
シリンダ・ブロックにかけてのターボ・チャージャのオイル・リターン・ライン 		001
220 A 646 187 00 80
シーリング・リング
シリンダブロックのオイル・リターン・ライン

[007]まで ｴﾝｼﾞﾝ: 30418033 => まで 日付: 02/12/2011
[008]まで ｴﾝｼﾞﾝ: 8 => まで 日付: 21/03/2012
 		001
220 A 271 187 00 80
エラストマ成形シーリング
シリンダブロックのオイル・リターン・ライン

[009]から ｴﾝｼﾞﾝ: 30418034 => から 日付: 02/12/2011
[010]から ｴﾝｼﾞﾝ: 8 => から 日付: 21/03/2012
 		001
230 A 651 096 03 80
継ぎ目入りメタル・シール
シリンダブロックのオイル・リターン・ライン

これに変更 A 274 096 01 00

ﾌｯﾄﾉｰﾄ解説
[002]
次のエンジン以前の場合は、旧部品番号を使用します。

[011]まで ｴﾝｼﾞﾝ: 3 => まで 日付: 28/04/2017
[012]まで ｴﾝｼﾞﾝ: 8 => まで 日付: 07/02/2018
 		001
230 A 274 096 01 00
継ぎ目入りメタル・シール
シリンダブロックのオイル・リターン・ライン 		001
240 N 910143 006001
6角丸頭ボルト
オイル・リターン・ライン/ターボ・チャージャ
M6X16 		002
250 A 271 096 02 40
ホルダー
シリンダー・ブロックに 		001
260 N 000000 000276
6角丸頭ボルト
シリンダブロックのブラケット
M8X20 		002
270 A 002 990 39 50
ヘキサゴン・ナット
ターボ・チャージャのブラケット 		001
280 A 271 090 02 34
シールド・プレート 001
290 A 271 090 01 34
シールド・プレート

これに変更 A 271 090 03 34

ﾌｯﾄﾉｰﾄ解説
[002]
次のエンジン以前の場合は、旧部品番号を使用します。

[013]まで ｴﾝｼﾞﾝ: 30083375 => まで 日付: 12/07/2010
[014]まで ｴﾝｼﾞﾝ: 8 => まで 日付: 29/10/2010
 		001
290 A 271 090 03 34
シールド・プレート

[015]まで ｴﾝｼﾞﾝ: 30463774 => まで 日付: 20/02/2012
[016]まで ｴﾝｼﾞﾝ: 8 => まで 日付: 08/05/2012
 		001
290 A 271 090 04 34
シールド・プレート

[017]から ｴﾝｼﾞﾝ: 30463775 => から 日付: 20/02/2012
[018]から ｴﾝｼﾞﾝ: 8 => から 日付: 08/05/2012
 		001
300 N 910143 006001
6角丸頭ボルト
シールド・プレート固定部
M6X16 		003
310 N 910143 006001
6角丸頭ボルト
シールド・プレートをオイル・レベル・ゲージ・パイプに
M6X16 		002
320 N 910143 006001
6角丸頭ボルト
ブラケット / バルブ
M6X16 		001
330 N 000000 003477
ナット
ブラケットのシールド・プレート
M6 		001
340 A 003 991 15 70
マウンティング・クリップ 001
901 A 022 545 19 26
クラッチ・ハウジング
ブロー・オフ・スイッチオーバ・バルブ
2-PIN MLK1.2;Y101

これに変更 A 029 545 10 26 		001
901 A 029 545 10 26
クラッチ・ハウジング
ブロー・オフ・スイッチオーバ・バルブ
2-PIN MLK1.2;Y101 		001
902 A 000 982 30 26
圧着ソケット・コンタクト
0.75-1.0 MM2 MLK1.2S 		NB
902 A 001 545 50 80
ケーブル・シーリング
イエロー
0.22-1.0 MM2 		NB
