R4 ガソリン・エンジン M271 DE18 EVO
271.860 => M271 DE18 EVO

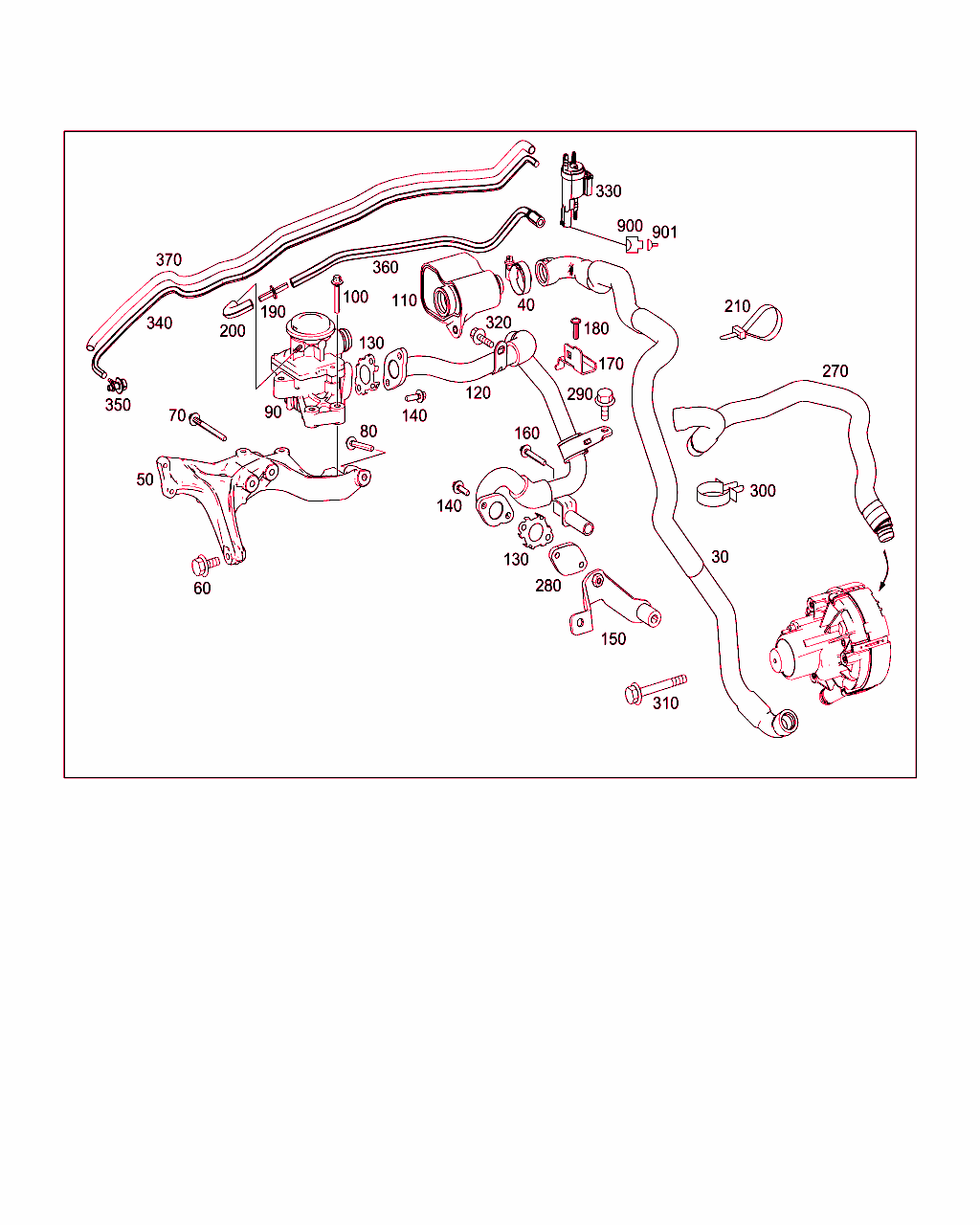

Schema

B14090000100.130206

[image]
x 番号 部品番号 名称/補足ｲﾝﾌｫﾒｰｼｮﾝ 数 ﾊﾞｰｼﾞｮﾝ
30 A 271 141 10 83
成形ホース
エア・ポンプおよびコンビ・バルブに

[002]まで ｴﾝｼﾞﾝ: 3 => まで 日付: 22/12/2009
 		001
30 A 271 141 10 83
成形ホース
エア・ポンプおよびコンビ・バルブに

[003]から ｴﾝｼﾞﾝ: 3 => から 日付: 22/12/2009
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: A12
ｺｰﾄﾞ日付指定名称
[A12]20080116エア・インジェクション M271 EVO
20080123エア・インジェクション
 		001
40 A 008 997 18 90
ホース・クランプ
ホースをコンビ・バルブに 		001
50 A 271 141 08 40
ホルダー
コンビ・バルブ 		001
60 N 910143 006005
6角丸頭ボルト
ブラケットをシリンダ・ヘッドに、フロント・ヘッド
M6X35 		001
70 N 910143 006009
6角丸頭ボルト
ブラケットをシリンダ・ヘッドに、センタ
M6X65 		001
80 N 910143 006007
6角丸頭ボルト
ブラケットをシリンダ・ヘッドに、リヤ
M6X45 		001
80 N 910143 006009
6角丸頭ボルト
ブラケットをシリンダ・ヘッドに、センタ
M6X65 		001
90 A 002 140 90 60
コンビ・バルブ

[002]まで ｴﾝｼﾞﾝ: 3 => まで 日付: 22/12/2009
 		001
90 A 003 140 00 60
コンビ・バルブ
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: A12
ｺｰﾄﾞ日付指定名称
[A12]20080116エア・インジェクション M271 EVO
20080123エア・インジェクション
 		001
100 N 910143 006005
6角丸頭ボルト
ホルダ/バルブ
M6X35 		003
110 A 271 140 10 87
ノイズインシュレータ

[002]まで ｴﾝｼﾞﾝ: 3 => まで 日付: 22/12/2009
 		001
110 A 271 140 10 87
ノイズインシュレータ
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: A12
ｺｰﾄﾞ日付指定名称
[A12]20080116エア・インジェクション M271 EVO
20080123エア・インジェクション
 		001
120 A 271 140 12 12
エア・ダクト
ターボチャージャに

[002]まで ｴﾝｼﾞﾝ: 3 => まで 日付: 22/12/2009
[004]から ｴﾝｼﾞﾝ: 30000028 => から 日付: 09/09/2008
 		001
120 A 271 140 12 12
エア・ダクト
ターボチャージャに

[003]から ｴﾝｼﾞﾝ: 3 => から 日付: 22/12/2009
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: A12
ｺｰﾄﾞ日付指定名称
[A12]20080116エア・インジェクション M271 EVO
20080123エア・インジェクション
 		001
130 A 271 142 12 80
ガスケット
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: -A12
ｺｰﾄﾞ日付指定名称
[A12]20080116エア・インジェクション M271 EVO
20080123エア・インジェクション
 		002
130 A 271 142 12 80
ガスケット
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: A12
ｺｰﾄﾞ日付指定名称
[A12]20080116エア・インジェクション M271 EVO
20080123エア・インジェクション
 		001
140 N 910143 006002
6角丸頭ボルト
M6X20
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: -A12
ｺｰﾄﾞ日付指定名称
[A12]20080116エア・インジェクション M271 EVO
20080123エア・インジェクション
 		004
140 N 910143 006002
6角丸頭ボルト
M6X20
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: A12
ｺｰﾄﾞ日付指定名称
[A12]20080116エア・インジェクション M271 EVO
20080123エア・インジェクション
 		002
150 A 271 141 15 40
ホルダー
ヒータ・フィード用 		001
160 N 910143 006006
6角丸頭ボルト
シリンダ・ヘッドに取り付けるブラケット
M6X40 		001
160 N 910143 006001
6角丸頭ボルト
シリンダ・ヘッドに取り付けるブラケット
M6X16 		001
170 A 271 141 10 40
ホルダー
スイッチオーバ・バルブ 		001
180 N 000000 002179
6角丸頭ボルト
シリンダ・ヘッド・カバーに取り付けるブラケット
M6X20 		001
190 A 116 276 09 29
コネクティング・ピース
ホースをコンビ・バルブに
4 MM 		001
200 A 117 078 05 81
ホース
コンビ・バルブに 		001
210 A 002 997 24 90
ケーブル・ストラップ
4.8X300 MM 		NB
270 A 271 141 14 83
成形ホース
エア・インテーク・ライン(エア・クリーナの後)とエア・ポンプのあいだ

[005]まで ｴﾝｼﾞﾝ: 30006054 => まで 日付: 01/09/2009
 		001
270 A 271 141 16 83
成形ホース
エア・インテーク・ライン(エア・クリーナの後)とエア・ポンプのあいだ

[002]まで ｴﾝｼﾞﾝ: 3 => まで 日付: 22/12/2009
[006]から ｴﾝｼﾞﾝ: 30006055 => から 日付: 01/09/2009
 		001
270 A 271 141 16 83
成形ホース
エア・インテーク・ライン(エア・クリーナの後)とエア・ポンプのあいだ

[003]から ｴﾝｼﾞﾝ: 3 => から 日付: 22/12/2009
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: A12
ｺｰﾄﾞ日付指定名称
[A12]20080116エア・インジェクション M271 EVO
20080123エア・インジェクション
 		001
280 A 271 014 02 04
エンド・カバー
エア・インジェクション・フランジ 		001
290 N 000000 004310
6角ボルト
成型ホース / ブラケット
M6X10 		001
300 A 690 997 70 90
ケーブル固定具
成型ホース / ブラケット 		001
310 N 910105 006014
6角ボルト
M6X55 		001
320 N 000000 004310
6角ボルト
エア・ダクトをブラケットに
M6X10 		001
330 A 002 540 14 97
スイッチオーバ・バルブ
シリンダー・ヘッド・カバーに 		001
340 A 117 997 09 82
ホース
コンビ・バルブに
8X3.5 MM

ﾌｯﾄﾉｰﾄ解説
[404]
メートル単位で注文のこと
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: A12
ｺｰﾄﾞ日付指定名称
[A12]20080116エア・インジェクション M271 EVO
20080123エア・インジェクション
 		NB
350 A 271 098 01 16
接続ハウジング 001
360 A 271 078 08 81
拡張端部付き成形ホース
コンビ・バルブとスイッチオーバ・バルブのあいだ 		001
370 A 271 142 01 64
コルゲート・パイプ 001
900 A 022 545 19 26
クラッチ・ハウジング
ブロー・オフ・スイッチオーバ・バルブ
2-PIN MLK1.2;Y101

これに変更 A 029 545 10 26 		001
900 A 029 545 10 26
クラッチ・ハウジング
ブロー・オフ・スイッチオーバ・バルブ
2-PIN MLK1.2;Y101 		001
901 A 000 982 30 26
圧着ソケット・コンタクト
0.75-1.0 MM2 MLK1.2S 		NB
901 A 001 545 50 80
ケーブル・シーリング
イエロー
0.22-1.0 MM2 		NB
