一覧

R4 ガソリン・エンジン M271 DE18 EVO
271.860 => M271 DE18 EVO

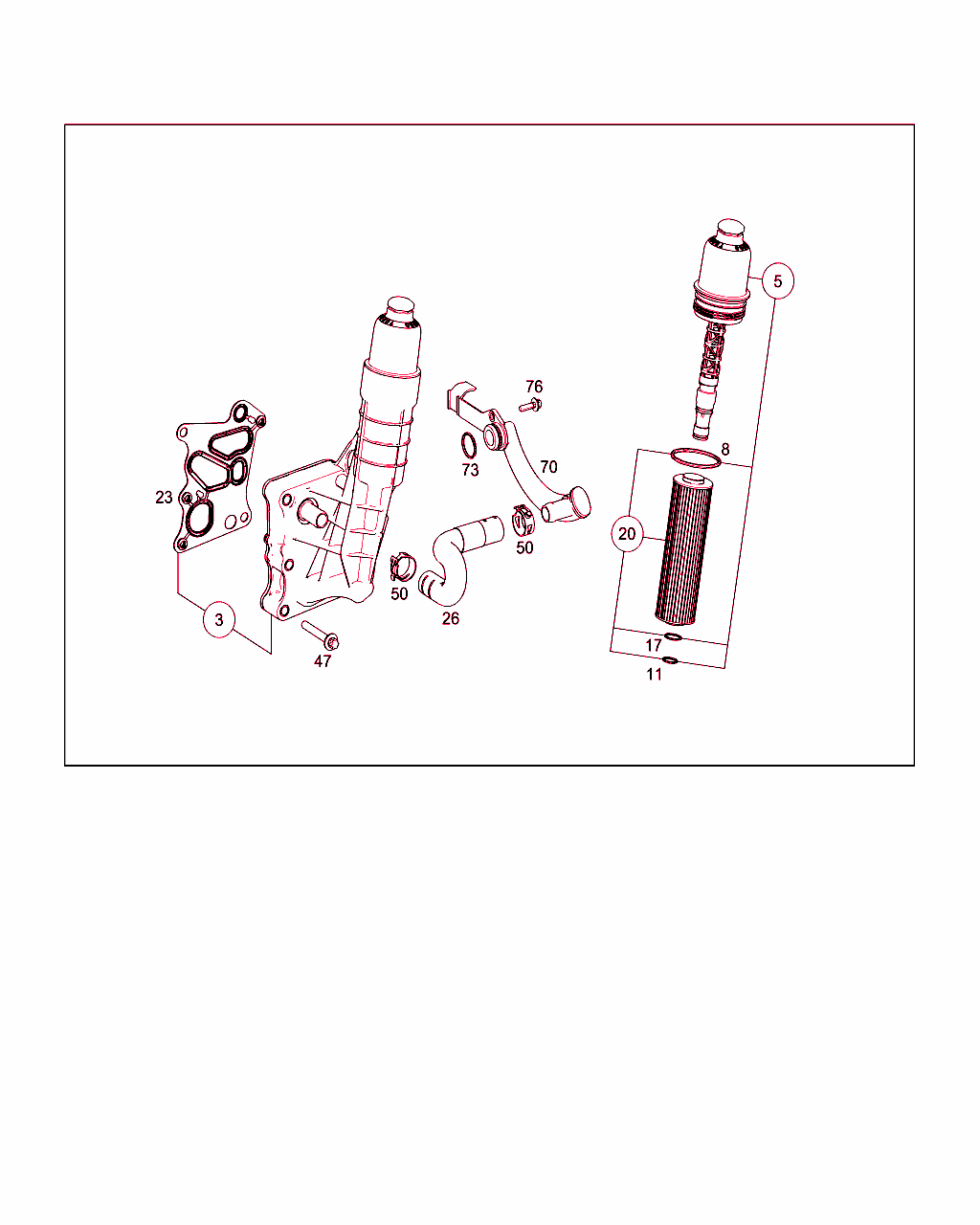

Schema

B18045000385.110928

[image]
x 番号 部品番号 名称/補足ｲﾝﾌｫﾒｰｼｮﾝ 数 ﾊﾞｰｼﾞｮﾝ
3 A 271 180 10 10
クーラント・モジュール

これに変更 A 271 180 14 10

ﾌｯﾄﾉｰﾄ解説
[002]
次のエンジン以前の場合は、旧部品番号を使用します。

[003]まで ｴﾝｼﾞﾝ: 30700532 => まで 日付: 01/08/2013
 		001
3 A 271 180 14 10
クーラント・モジュール 001
5 A 271 180 03 38
カバー
フィルタ・ハウジング上部 		001
8 A 028 997 15 48
シールリング
カバー 		001
11 A 020 997 13 45
Oリング
センタ・ロッド 		001
17 A 020 997 14 45
Oリング
センタ・ロッド 		001
20 A 271 180 03 09
TS フィルタ・エレメント

これに変更 A 271 180 04 09 		001
20 A 271 180 04 09
TS フィルタ・エレメント

これに変更 A 271 180 05 09 		001
20 A 271 180 05 09
TS フィルタ・インサート 001
23 A 271 184 02 80
エラストマ成形シーリング
シリンダ・ブロックに取り付けるオイル・フィルタ 		001
26 A 271 203 03 82
クーラント・ホース 001
47 N 000000 006321
6角丸頭ボルト
シリンダ・ブロックに取り付けるオイル・フィルタ
M8X55

[004]から ｴﾝｼﾞﾝ: 3 => から 日付: 31/08/2012
 		003
47 N 910143 008017
6角丸頭ボルト
シリンダ・ブロックに取り付けるオイル・フィルタ
M8X55

[005]まで ｴﾝｼﾞﾝ: 3 => まで 日付: 31/08/2012
 		003
50 A 230 995 01 05
タイプ・クリップ
ウォータ・ラインに取り付けるホース
24.0/26.8 MM 		002
70 A 271 200 23 52
クーラント・ライン
オイル・クーラからシリンダ・ヘッドへ 		001
73 A 027 997 90 48
シールリング 001
76 N 910143 006002
6角丸頭ボルト
シリンダ・ヘッドに取り付けるライン
M6X20 		001
