一覧

V型6気筒ガソリン・エンジンM276 DE35
276.952 => M276 DE35

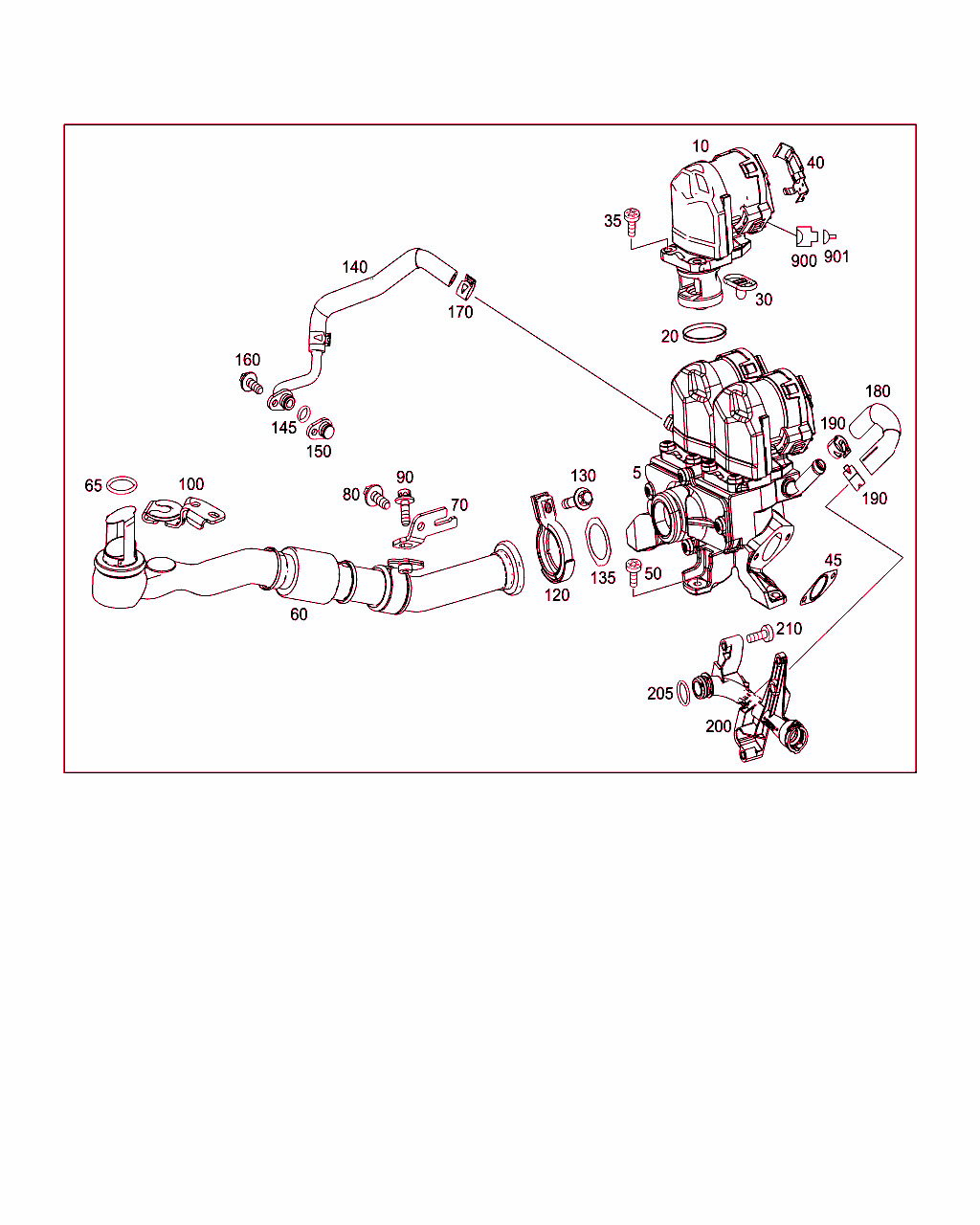

Schema

B14090000122.121023

[image]
x 番号 部品番号 名称/補足ｲﾝﾌｫﾒｰｼｮﾝ 数 ﾊﾞｰｼﾞｮﾝ
5 A 276 140 13 60
EGRバルブ

これに変更 A 276 140 21 60

ﾌｯﾄﾉｰﾄ解説
[008]
次のエンジン以前の場合は、旧部品番号を使用します。

[009]まで ｴﾝｼﾞﾝ: 30660010 => まで 日付: 06/03/2014
[010]まで ｴﾝｼﾞﾝ: 1 => まで 日付: 21/05/2012
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: 920
ｺｰﾄﾞ日付指定名称
[920]19951002エンジン M 104 排気ガス・エア・ポンプ付き
20070917ガソリン直接噴射、層状過給 (DES) 装備
 		001
5 A 276 140 21 60
EGRバルブ
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: 920
ｺｰﾄﾞ日付指定名称
[920]19951002エンジン M 104 排気ガス・エア・ポンプ付き
20070917ガソリン直接噴射、層状過給 (DES) 装備
 		001
10 A 276 140 01 60
EGRバルブ

これに変更 A 276 142 00 19

ﾌｯﾄﾉｰﾄ解説
[008]
次のエンジン以前の場合は、旧部品番号を使用します。

[009]まで ｴﾝｼﾞﾝ: 30660010 => まで 日付: 06/03/2014
[010]まで ｴﾝｼﾞﾝ: 1 => まで 日付: 21/05/2012
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: 920
ｺｰﾄﾞ日付指定名称
[920]19951002エンジン M 104 排気ガス・エア・ポンプ付き
20070917ガソリン直接噴射、層状過給 (DES) 装備
 		002
10 A 276 142 00 19
EGRバルブ
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: 920
ｺｰﾄﾞ日付指定名称
[920]19951002エンジン M 104 排気ガス・エア・ポンプ付き
20070917ガソリン直接噴射、層状過給 (DES) 装備
 		002
20 A 276 144 00 80
成形シール・リング
EGRバルブに
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: 920
ｺｰﾄﾞ日付指定名称
[920]19951002エンジン M 104 排気ガス・エア・ポンプ付き
20070917ガソリン直接噴射、層状過給 (DES) 装備
 		002
30 A 276 144 01 80
成形シール・リング
EGRバルブに
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: 920
ｺｰﾄﾞ日付指定名称
[920]19951002エンジン M 104 排気ガス・エア・ポンプ付き
20070917ガソリン直接噴射、層状過給 (DES) 装備
 		002
35 N 000000 002193
6角丸頭ボルト
EGRバルブ固定部
M6X16
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: 920
ｺｰﾄﾞ日付指定名称
[920]19951002エンジン M 104 排気ガス・エア・ポンプ付き
20070917ガソリン直接噴射、層状過給 (DES) 装備
 		006
40 A 642 159 35 40
ホルダー
ホルダ / EGR バルブ
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: 920
ｺｰﾄﾞ日付指定名称
[920]19951002エンジン M 104 排気ガス・エア・ポンプ付き
20070917ガソリン直接噴射、層状過給 (DES) 装備
 		002
45 Q 0000000001
重要情報
部品は以下を参照:
49/290 		001
50 N 000000 001146
6角丸頭ボルト
EGRバルブをシリンダ・ブロックに
M6X16

これに変更 N 000000 002193
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: 920
ｺｰﾄﾞ日付指定名称
[920]19951002エンジン M 104 排気ガス・エア・ポンプ付き
20070917ガソリン直接噴射、層状過給 (DES) 装備
 		003
50 N 000000 002193
6角丸頭ボルト
EGRバルブをシリンダ・ブロックに
M6X16
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: 920
ｺｰﾄﾞ日付指定名称
[920]19951002エンジン M 104 排気ガス・エア・ポンプ付き
20070917ガソリン直接噴射、層状過給 (DES) 装備
 		003
60 A 276 140 82 08
EGRライン

[012]から ｴﾝｼﾞﾝ: 30001251 => から 日付: 14/09/2010
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: 920
ｺｰﾄﾞ日付指定名称
[920]19951002エンジン M 104 排気ガス・エア・ポンプ付き
20070917ガソリン直接噴射、層状過給 (DES) 装備
 		001
65 A 014 997 49 45
シールリング
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: 920
ｺｰﾄﾞ日付指定名称
[920]19951002エンジン M 104 排気ガス・エア・ポンプ付き
20070917ガソリン直接噴射、層状過給 (DES) 装備
 		001
70 A 276 140 11 40
ホルダー
中間フランジに
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: 920
ｺｰﾄﾞ日付指定名称
[920]19951002エンジン M 104 排気ガス・エア・ポンプ付き
20070917ガソリン直接噴射、層状過給 (DES) 装備
 		001
80 N 910143 006001
6角丸頭ボルト
EGR ライン / ブラケット
M6X16

[006]から ｴﾝｼﾞﾝ: 1 => から 日付: 21/05/2012
[012]から ｴﾝｼﾞﾝ: 30001251 => から 日付: 14/09/2010
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: 920
ｺｰﾄﾞ日付指定名称
[920]19951002エンジン M 104 排気ガス・エア・ポンプ付き
20070917ガソリン直接噴射、層状過給 (DES) 装備
 		001
90 N 910143 006001
6角丸頭ボルト
ホルダを中間フランジに
M6X16
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: 920
ｺｰﾄﾞ日付指定名称
[920]19951002エンジン M 104 排気ガス・エア・ポンプ付き
20070917ガソリン直接噴射、層状過給 (DES) 装備
 		001
100 A 276 140 08 40
ホルダー
EGRパイプに 		001
120 A 001 995 38 02
パイプ・クランプ
EGRラインをバルブに
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: 920
ｺｰﾄﾞ日付指定名称
[920]19951002エンジン M 104 排気ガス・エア・ポンプ付き
20070917ガソリン直接噴射、層状過給 (DES) 装備
 		001
130 N 000000 006247
6角丸頭ボルト
クランピング・ブラケットをラインおよびバルブに
M6X25
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: 920
ｺｰﾄﾞ日付指定名称
[920]19951002エンジン M 104 排気ガス・エア・ポンプ付き
20070917ガソリン直接噴射、層状過給 (DES) 装備
 		001
135 A 272 142 04 80
単層メタル・シール
EGR ライン / EGRバルブ
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: 920
ｺｰﾄﾞ日付指定名称
[920]19951002エンジン M 104 排気ガス・エア・ポンプ付き
20070917ガソリン直接噴射、層状過給 (DES) 装備
 		001
140 A 276 200 10 51
クーラント・ライン
フィードをEGRバルブに
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: 920
ｺｰﾄﾞ日付指定名称
[920]19951002エンジン M 104 排気ガス・エア・ポンプ付き
20070917ガソリン直接噴射、層状過給 (DES) 装備
 		001
145 A 024 997 81 45
Oリング
9.5X2.6
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: 920
ｺｰﾄﾞ日付指定名称
[920]19951002エンジン M 104 排気ガス・エア・ポンプ付き
20070917ガソリン直接噴射、層状過給 (DES) 装備
 		001
150 A 276 203 00 92
シールド
フィード・クーラント・ライン
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: -920
ｺｰﾄﾞ日付指定名称
[920]19951002エンジン M 104 排気ガス・エア・ポンプ付き
20070917ガソリン直接噴射、層状過給 (DES) 装備
 		001
160 N 910143 006001
6角丸頭ボルト
クーラント・ライン固定部
M6X16 		001
170 A 005 997 01 90
ホース・クランプ
クーラント・ラインをEGRバルブに
14-24 MM
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: 920
ｺｰﾄﾞ日付指定名称
[920]19951002エンジン M 104 排気ガス・エア・ポンプ付き
20070917ガソリン直接噴射、層状過給 (DES) 装備
 		001
180 A 276 200 02 51
リターン・ライン
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: 920
ｺｰﾄﾞ日付指定名称
[920]19951002エンジン M 104 排気ガス・エア・ポンプ付き
20070917ガソリン直接噴射、層状過給 (DES) 装備
 		001
190 A 005 997 01 90
ホース・クランプ
リターン
14-24 MM
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: 920
ｺｰﾄﾞ日付指定名称
[920]19951002エンジン M 104 排気ガス・エア・ポンプ付き
20070917ガソリン直接噴射、層状過給 (DES) 装備
 		001
190 A 203 995 10 05
タイプ・クリップ
リターン
12/20 MM
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: 920
ｺｰﾄﾞ日付指定名称
[920]19951002エンジン M 104 排気ガス・エア・ポンプ付き
20070917ガソリン直接噴射、層状過給 (DES) 装備
 		001
200 A 276 200 01 52
ヒータフィード
シリンダー・ヘッドに

[013]まで ｴﾝｼﾞﾝ: 3 => まで 日付: 06/08/2012
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: 920
ｺｰﾄﾞ日付指定名称
[920]19951002エンジン M 104 排気ガス・エア・ポンプ付き
20070917ガソリン直接噴射、層状過給 (DES) 装備
 		001
200 A 276 200 15 52
フィード・ライン
シリンダー・ヘッドに

[014]から ｴﾝｼﾞﾝ: 3 => から 日付: 06/08/2012
[015]まで ｴﾝｼﾞﾝ: 30271949 => まで 日付: 22/08/2012
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: 920
ｺｰﾄﾞ日付指定名称
[920]19951002エンジン M 104 排気ガス・エア・ポンプ付き
20070917ガソリン直接噴射、層状過給 (DES) 装備
 		001
200 A 276 200 16 52
フィード・ライン
シリンダー・ヘッドに

[016]から ｴﾝｼﾞﾝ: 30271950 => から 日付: 22/08/2012
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: 920
ｺｰﾄﾞ日付指定名称
[920]19951002エンジン M 104 排気ガス・エア・ポンプ付き
20070917ガソリン直接噴射、層状過給 (DES) 装備
 		001
200 A 276 200 02 52
フィード・ライン
シリンダー・ヘッドに

[017]まで ｴﾝｼﾞﾝ: 3 => まで 日付: 15/08/2012
 		001
200 A 276 200 15 52
フィード・ライン
シリンダー・ヘッドに

[006]から ｴﾝｼﾞﾝ: 1 => から 日付: 21/05/2012
[018]から ｴﾝｼﾞﾝ: 3 => から 日付: 15/08/2012
 		001
205 A 024 997 77 45
Oリング
EGRバルブに
20X3 		001
210 N 000000 001101
6角丸頭ボルト
左シリンダー・ヘッドに
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: -F222
ｺｰﾄﾞ日付指定名称
[F222]20080916モデル222
 		002
900 A 028 545 28 26
クラッチ・ハウジング
EGR スイッチオーバ・バルブ
5-PIN MLK1.2;Y87/1-Y87/2
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: 920
ｺｰﾄﾞ日付指定名称
[920]19951002エンジン M 104 排気ガス・エア・ポンプ付き
20070917ガソリン直接噴射、層状過給 (DES) 装備
 		002
901 A 000 982 30 26
圧着ソケット・コンタクト
0.75-1.0 MM2 MLK1.2S
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: 920
ｺｰﾄﾞ日付指定名称
[920]19951002エンジン M 104 排気ガス・エア・ポンプ付き
20070917ガソリン直接噴射、層状過給 (DES) 装備
 		NB
901 A 000 982 28 26
圧着ソケット・コンタクト
0.22-0.35 MM2 MLK1.2S
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: 920
ｺｰﾄﾞ日付指定名称
[920]19951002エンジン M 104 排気ガス・エア・ポンプ付き
20070917ガソリン直接噴射、層状過給 (DES) 装備
 		NB
901 A 001 545 50 80
ケーブル・シーリング
イエロー
0.22-1.0 MM2
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: 920
ｺｰﾄﾞ日付指定名称
[920]19951002エンジン M 104 排気ガス・エア・ポンプ付き
20070917ガソリン直接噴射、層状過給 (DES) 装備
 		NB
