一覧

直列4気筒ガソリン・エンジン M270 E16
270.910 => M270 E16

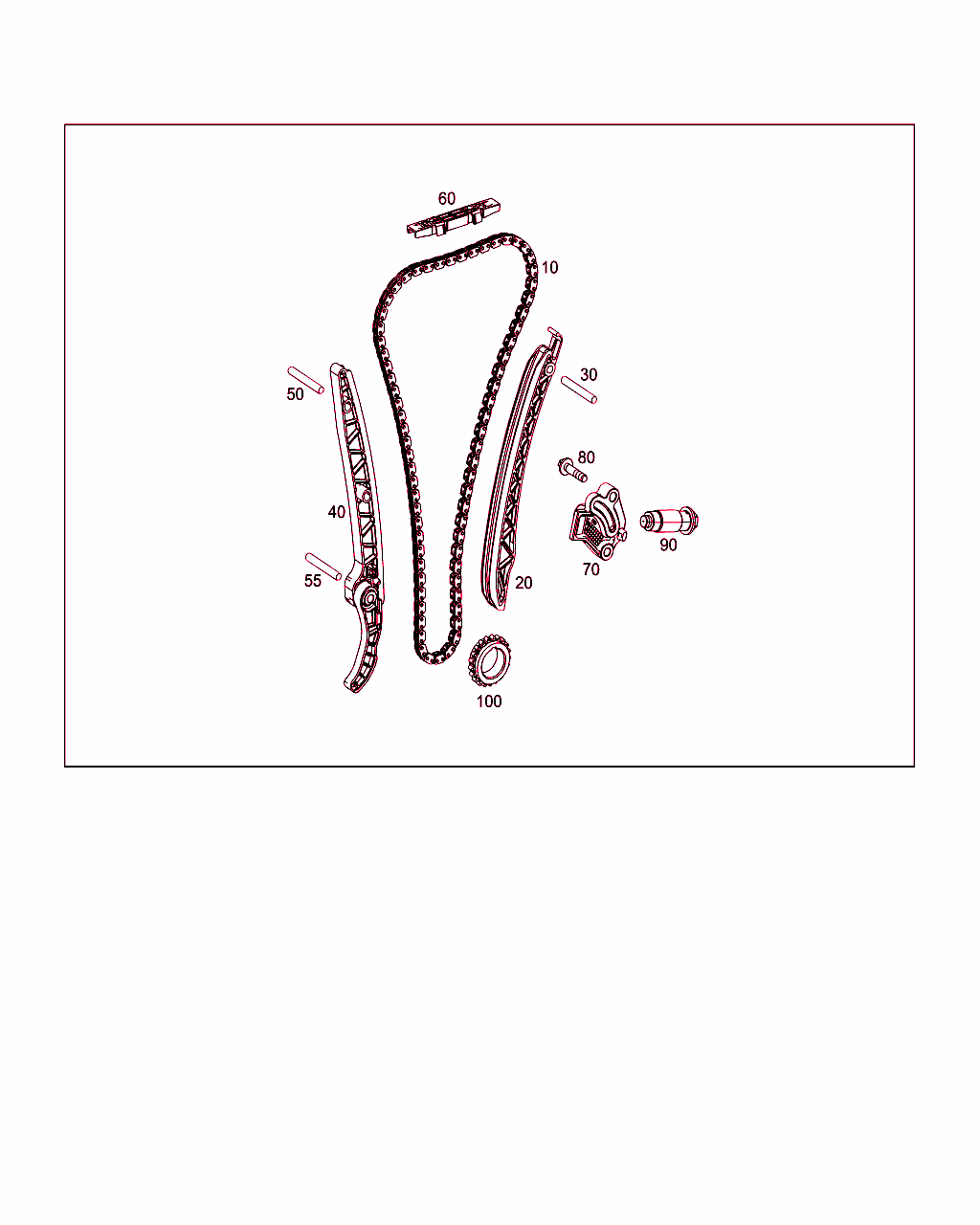

Schema

B05045000024.120621

[image]
x 番号 部品番号 名称/補足ｲﾝﾌｫﾒｰｼｮﾝ 数 ﾊﾞｰｼﾞｮﾝ
10 A 000 993 07 78
タイミング・チェーン

これに変更 A 000 993 36 78

[013]まで ｴﾝｼﾞﾝ: 30112280 => まで 日付: 07/12/2012

ﾌｯﾄﾉｰﾄ解説
[414]
旧部品は、今後取り付けられません　　　　　　　　　　　　　　　　　　　　　　　　　　　
 		001
10 A 000 993 36 78
タイミング・チェーン
TO A 270 052 07 00

これに変更 A 000 993 41 78

[013]まで ｴﾝｼﾞﾝ: 30112280 => まで 日付: 07/12/2012
 		001
10 A 000 993 28 78
タイミング・チェーン
ENDLOS KETTE;TO A 270 052 10 00

これに変更 A 000 993 39 78

[014]から ｴﾝｼﾞﾝ: 30112281 => から 日付: 07/12/2012
[015]から ｴﾝｼﾞﾝ: 1 => から 日付: 01/03/2013
 		001
10 A 000 993 39 78
タイミング・チェーン
KETTE OFFEN;TO A 270 052 10 00

[014]から ｴﾝｼﾞﾝ: 30112281 => から 日付: 07/12/2012
[015]から ｴﾝｼﾞﾝ: 1 => から 日付: 01/03/2013
 		001
10 A 000 993 41 78
タイミング・チェーン
TO A 270 052 07 00

[013]まで ｴﾝｼﾞﾝ: 30112280 => まで 日付: 07/12/2012
 		001
20 A 270 052 00 16
テンショナ・レール

[013]まで ｴﾝｼﾞﾝ: 30112280 => まで 日付: 07/12/2012
 		001
20 A 270 052 09 00
テンショナ・レール

[014]から ｴﾝｼﾞﾝ: 30112281 => から 日付: 07/12/2012
[016]まで ｴﾝｼﾞﾝ: 3 => まで 日付: 05/05/2014
 		001
20 A 270 052 05 00
テンショナ・レール

[017]から ｴﾝｼﾞﾝ: 3 => から 日付: 05/05/2014
[018]から ｴﾝｼﾞﾝ: 1 => から 日付: 21/05/2012
 		001
20 A 270 052 05 00
テンショナ・レール
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: A700
ｺｰﾄﾞ日付指定名称
[A700]20130424取付け地:中国
 		001
30 N 000000 002101
シリンダ・ピン
テンショナ・レールに
8X60

[019]まで ｴﾝｼﾞﾝ: 3 => まで 日付: 16/09/2014
[020]まで ｴﾝｼﾞﾝ: 1 => まで 日付: 06/03/2015
 		001
30 A 270 052 15 00
ピボット・ピン
テンショナ・レールに

[021]から ｴﾝｼﾞﾝ: 3 => から 日付: 16/09/2014
[022]から ｴﾝｼﾞﾝ: 1 => から 日付: 06/03/2015
 		001
40 A 270 050 00 16
スライド・レール

これに変更 A 270 050 35 00

[016]まで ｴﾝｼﾞﾝ: 3 => まで 日付: 05/05/2014
 		001
40 A 270 050 35 00
スライド・レール

[016]まで ｴﾝｼﾞﾝ: 3 => まで 日付: 05/05/2014
 		001
40 A 274 050 16 00
スライド・レール

[017]から ｴﾝｼﾞﾝ: 3 => から 日付: 05/05/2014
[018]から ｴﾝｼﾞﾝ: 1 => から 日付: 21/05/2012
 		001
50 N 000000 002101
シリンダ・ピン
8X60

[019]まで ｴﾝｼﾞﾝ: 3 => まで 日付: 16/09/2014
 		001
50 A 270 052 15 00
ピボット・ピン

[021]から ｴﾝｼﾞﾝ: 3 => から 日付: 16/09/2014
[022]から ｴﾝｼﾞﾝ: 1 => から 日付: 06/03/2015
 		001
55 A 611 997 01 10
シリンダ・ピン
シリンダ・ブロックに取り付けるスライド・レール
8X50

[023]まで ｴﾝｼﾞﾝ: 3 => まで 日付: 05/05/2014
[024]まで ｴﾝｼﾞﾝ: 1 => まで 日付: 19/10/2013
 		002
55 A 611 997 01 10
シリンダ・ピン
シリンダ・ブロックに取り付けるスライド・レール
8X50

[025]から ｴﾝｼﾞﾝ: 3 => から 日付: 05/05/2014
[026]から ｴﾝｼﾞﾝ: 1 => から 日付: 19/10/2013
 		001
60 A 270 052 02 16
スライド・レール
上

これに変更 A 270 052 13 00 		001
60 A 270 052 13 00
スライド・レール
上 		001
70 A 270 052 00 40
ホルダー

これに変更 A 270 052 07 00

[013]まで ｴﾝｼﾞﾝ: 30112280 => まで 日付: 07/12/2012

ﾌｯﾄﾉｰﾄ解説
[414]
旧部品は、今後取り付けられません　　　　　　　　　　　　　　　　　　　　　　　　　　　
 		001
70 A 270 052 07 00
ホルダー
TO A 000 993 36 78; 41 78

[013]まで ｴﾝｼﾞﾝ: 30112280 => まで 日付: 07/12/2012
 		001
70 A 270 052 10 00
ホルダー
TO A 000 993 28 78; 39 78

[014]から ｴﾝｼﾞﾝ: 30112281 => から 日付: 07/12/2012
[018]から ｴﾝｼﾞﾝ: 1 => から 日付: 21/05/2012
 		001
80 N 910143 008004
6角丸頭ボルト
ブラケット固定用ツール
M8X35 		002
90 A 270 050 01 11
チェーン・テンショナ

これに変更 A 270 052 14 00

[018]から ｴﾝｼﾞﾝ: 1 => から 日付: 21/05/2012
[027]から ｴﾝｼﾞﾝ: 30000337 => から 日付: 17/01/2011
 		001
90 A 270 052 14 00
チェーン・テンショナ

[018]から ｴﾝｼﾞﾝ: 1 => から 日付: 21/05/2012
[027]から ｴﾝｼﾞﾝ: 30000337 => から 日付: 17/01/2011
 		001
100 A 270 052 01 03
スプロケット

これに変更 A 270 052 02 00

[028]まで ｴﾝｼﾞﾝ: 30150362 => まで 日付: 01/03/2013
 		001
100 A 270 052 02 00
チェーン・スプロケット

[028]まで ｴﾝｼﾞﾝ: 30150362 => まで 日付: 01/03/2013
 		001
100 A 270 052 01 00
チェーン・スプロケット

これに変更 A 264 052 00 00

[018]から ｴﾝｼﾞﾝ: 1 => から 日付: 21/05/2012
[029]から ｴﾝｼﾞﾝ: 30150363 => から 日付: 01/03/2013
[030]まで ｴﾝｼﾞﾝ: 3 => まで 日付: 20/06/2017
[031]まで ｴﾝｼﾞﾝ: 1 => まで 日付: 06/09/2017

ﾌｯﾄﾉｰﾄ解説
[002]
次のエンジン以前の場合は、旧部品番号を使用します。
 		001
100 A 264 052 00 00
チェーン・スプロケット

[018]から ｴﾝｼﾞﾝ: 1 => から 日付: 21/05/2012
[029]から ｴﾝｼﾞﾝ: 30150363 => から 日付: 01/03/2013
 		001
