直列4気筒ガソリン・エンジンM270 E20
270.920 => M270 E20

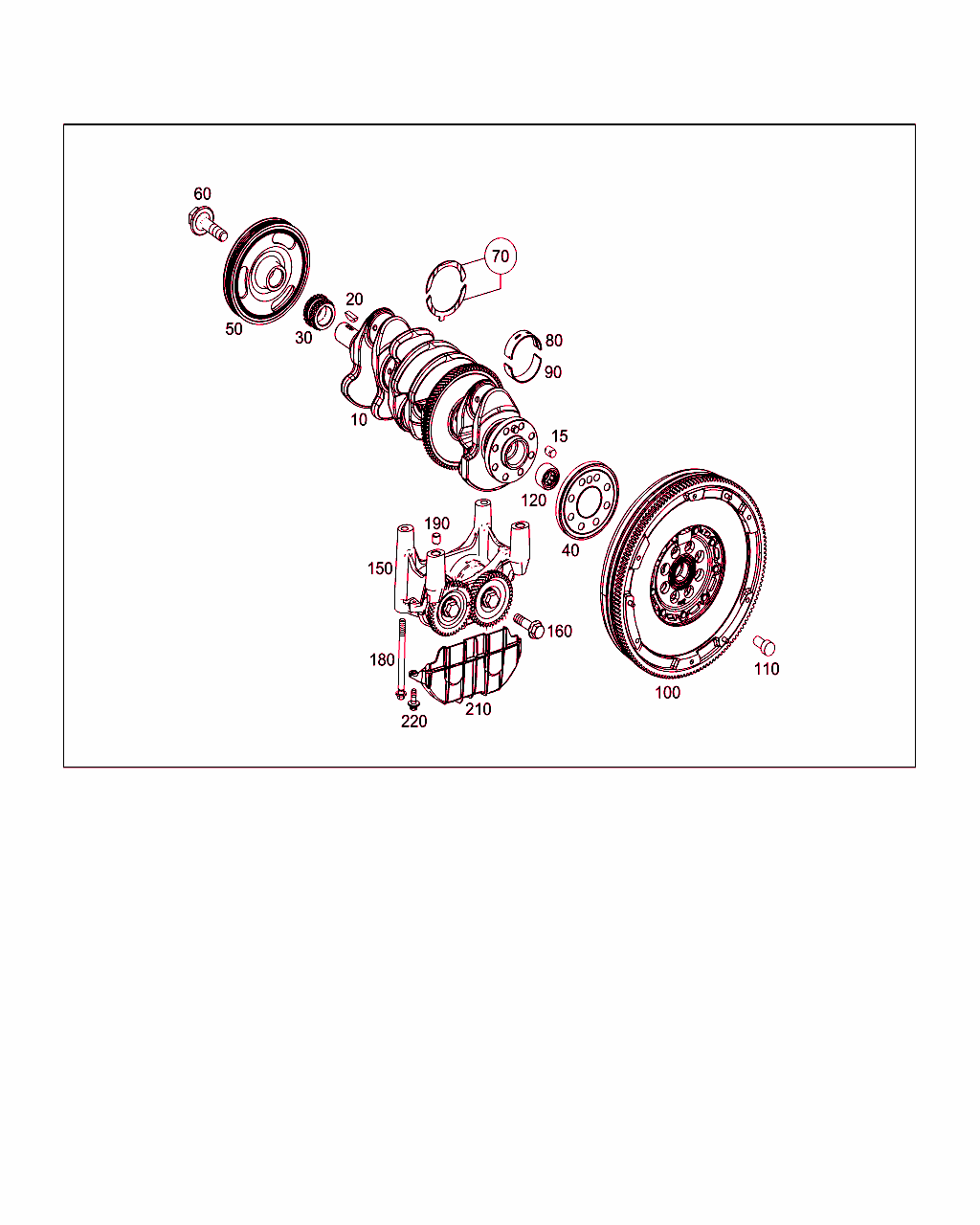

Schema

B03015000334.130218

[image]
x 番号 部品番号 名称/補足ｲﾝﾌｫﾒｰｼｮﾝ 数 ﾊﾞｰｼﾞｮﾝ
10 A 274 030 01 01
クランクシャフト

[012]から ｴﾝｼﾞﾝ: 3 => から 日付: 31/03/2014
[013]から ｴﾝｼﾞﾝ: 1 => から 日付: 01/04/2014
[014]まで ｴﾝｼﾞﾝ: 30838975 => まで 日付: 23/09/2015
[015]まで ｴﾝｼﾞﾝ: 1 => まで 日付: 01/04/2014
 		001
10 A 270 030 05 01
クランクシャフト

♦ 以下から選択できます A 274 030 01 01

[003]まで ｴﾝｼﾞﾝ: 1 => まで 日付: 21/05/2012
[016]まで ｴﾝｼﾞﾝ: 3 => まで 日付: 31/03/2014
 		001
10 A 274 030 01 01
クランクシャフト

♦ 以下から選択できます A 274 030 02 01

[017]から ｴﾝｼﾞﾝ: 30838976 => から 日付: 23/09/2015
 		001
10 A 274 030 02 01
クランクシャフト

♦ 以下から選択できます A 274 030 01 01

[010]から ｴﾝｼﾞﾝ: 1 => から 日付: 05/11/2015
[017]から ｴﾝｼﾞﾝ: 30838976 => から 日付: 23/09/2015
 		001
10 A 274 030 04 01
クランクシャフト

[018]から ｴﾝｼﾞﾝ: 30924785 => から 日付: 08/01/2016
 		001
10 A 274 030 01 01
クランクシャフト

♦ 以下から選択できます A 270 030 05 01

[003]まで ｴﾝｼﾞﾝ: 1 => まで 日付: 21/05/2012
[016]まで ｴﾝｼﾞﾝ: 3 => まで 日付: 31/03/2014
 		001
10 A 274 030 01 01
クランクシャフト
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: 85B
ｺｰﾄﾞ日付指定名称
[85B]20160323EUローカル・コンテンツ
 		001
10 A 274 030 02 01
クランクシャフト
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: A701
ｺｰﾄﾞ日付指定名称
[A701]20140220生産地、中国
 		001
15 A 000 991 48 52
シリンダ・ピン 001
20 A 108 991 00 67
ウッドラフ・キー 001
30 A 270 052 02 00
チェーン・スプロケット

[019]まで ｴﾝｼﾞﾝ: 30150362 => まで 日付: 01/03/2013
 		001
30 A 270 052 01 00
チェーン・スプロケット

これに変更 A 264 052 00 00

[005]から ｴﾝｼﾞﾝ: 1 => から 日付: 21/05/2012
[020]から ｴﾝｼﾞﾝ: 30150363 => から 日付: 01/03/2013
[021]まで ｴﾝｼﾞﾝ: 3 => まで 日付: 20/06/2017
[022]まで ｴﾝｼﾞﾝ: 1 => まで 日付: 06/09/2017

ﾌｯﾄﾉｰﾄ解説
[008]
次のエンジン以前の場合は、旧部品番号を使用します。
 		001
30 A 264 052 00 00
チェーン・スプロケット

[005]から ｴﾝｼﾞﾝ: 1 => から 日付: 21/05/2012
[020]から ｴﾝｼﾞﾝ: 30150363 => から 日付: 01/03/2013
 		001
40 A 270 032 00 47
パルス・リング

これに変更 A 270 032 02 47 		001
40 A 270 032 02 47
パルス・リング

これに変更 A 270 032 03 47 		001
40 A 270 032 03 47
パルス・リング 001
50 A 270 030 05 03
バイブレーション・ダンパ

[005]から ｴﾝｼﾞﾝ: 1 => から 日付: 21/05/2012
[023]から ｴﾝｼﾞﾝ: 30055484 => から 日付: 31/07/2013
 		001
50 A 270 030 01 03
バイブレーション・ダンパ

これに変更 A 270 030 05 03

[025]まで ｴﾝｼﾞﾝ: 30055483 => まで 日付: 31/07/2013
 		001
50 A 270 030 05 03
バイブレーション・ダンパ

[025]まで ｴﾝｼﾞﾝ: 30055483 => まで 日付: 31/07/2013
 		001
50 A 270 030 06 03
バイブレーション・ダンパ

[026]まで ｴﾝｼﾞﾝ: 3 => まで 日付: 31/01/2014
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: 700
ｺｰﾄﾞ日付指定名称
[700]19951002CKD 車両 - 韓国向け廃止部品
19971114CKD 車両納品内容 - 韓国
20110202車両生産地、中国
 		001
50 A 270 030 06 03
バイブレーション・ダンパ

[027]から ｴﾝｼﾞﾝ: 3 => から 日付: 31/01/2014
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: A701
ｺｰﾄﾞ日付指定名称
[A701]20140220生産地、中国
 		001
60 A 019 990 65 01
フランジ付き6角ボルト
ベルト・プーリ
M16X1,5X60 		001
70 A 270 030 00 62
TS ハーフ・ディスク
スラスト・ワッシャ 		002
80 A 270 033 02 01
メイン・マウント
上

ﾌｯﾄﾉｰﾄ解説
[029]
発注時には必要なキーを記載してください: 52 = 青、 54 = 黄色、56 = 赤　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　
 		005
90 A 270 033 02 02
メイン・マウント
下

ﾌｯﾄﾉｰﾄ解説
[029]
発注時には必要なキーを記載してください: 52 = 青、 54 = 黄色、56 = 赤　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　
[031]
発注時には必要なキーを記載してください: 57 = 白、58 = 紫　　　　　　　　　　　　　　　　　　　　　　　　　　　　 　　　　　　　
 		005
100 A 270 030 00 00
フライホイール 001
100 A 270 030 02 05
フライホイール

ﾌｯﾄﾉｰﾄ解説
[697]
部品は、リビルト部品としてのみ、またはリビルド部品としても納品されます。
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: -429+924
ｺｰﾄﾞ日付指定名称
[429]200801187速ダブル・クラッチ・オートマチック・トランスミッション
[924]19960718天然ガス駆動エンジン
20080611天然ガス・ドライブ
 		001
100 A 270 030 10 05
フライホイール

[036]まで ｴﾝｼﾞﾝ: 3 => まで 日付: 22/11/2017
[037]まで ｴﾝｼﾞﾝ: 10199176 => まで 日付: 09/03/2018

ﾌｯﾄﾉｰﾄ解説
[697]
部品は、リビルト部品としてのみ、またはリビルド部品としても納品されます。
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: -924+429
ｺｰﾄﾞ日付指定名称
[924]19960718天然ガス駆動エンジン
20080611天然ガス・ドライブ
[429]200801187速ダブル・クラッチ・オートマチック・トランスミッション
 		001
100 A 270 030 14 00
フライホイール

[038]から ｴﾝｼﾞﾝ: 3 => から 日付: 22/11/2017
[039]から ｴﾝｼﾞﾝ: 10199177 => から 日付: 09/03/2018

ﾌｯﾄﾉｰﾄ解説
[697]
部品は、リビルト部品としてのみ、またはリビルド部品としても納品されます。
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: 429
ｺｰﾄﾞ日付指定名称
[429]200801187速ダブル・クラッチ・オートマチック・トランスミッション
 		001
100 A 270 030 03 05
フライホイール

[032]まで ｴﾝｼﾞﾝ: 3 => まで 日付: 16/11/2017

ﾌｯﾄﾉｰﾄ解説
[697]
部品は、リビルト部品としてのみ、またはリビルド部品としても納品されます。
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: 429+924
ｺｰﾄﾞ日付指定名称
[429]200801187速ダブル・クラッチ・オートマチック・トランスミッション
[924]19960718天然ガス駆動エンジン
20080611天然ガス・ドライブ
 		001
100 A 270 030 15 00
フライホイール

[034]から ｴﾝｼﾞﾝ: 3 => から 日付: 16/11/2017

ﾌｯﾄﾉｰﾄ解説
[697]
部品は、リビルト部品としてのみ、またはリビルド部品としても納品されます。
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: 429+924
ｺｰﾄﾞ日付指定名称
[429]200801187速ダブル・クラッチ・オートマチック・トランスミッション
[924]19960718天然ガス駆動エンジン
20080611天然ガス・ドライブ
 		001
110 A 668 990 00 12
ボルト
クランクシャフトに取り付けるフライホイール
M10X1X20

[040]まで ｴﾝｼﾞﾝ: 30164783 => まで 日付: 26/03/2013
 		008
110 A 011 990 51 04
シリンダ・ボルト
クランクシャフトに取り付けるフライホイール
M10X22

[005]から ｴﾝｼﾞﾝ: 1 => から 日付: 21/05/2012
[041]から ｴﾝｼﾞﾝ: 30164784 => から 日付: 26/03/2013
 		008
120 A 003 981 46 18
ニードル・ベアリング
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: 429
ｺｰﾄﾞ日付指定名称
[429]200801187速ダブル・クラッチ・オートマチック・トランスミッション
 		001
150 A 270 030 04 00
ロード・バランサ

♦ 以下から選択できます A 270 030 09 00 		001
150 A 270 030 03 85
ロード・バランサ

これに変更 A 270 030 09 00

ﾌｯﾄﾉｰﾄ解説
[008]
次のエンジン以前の場合は、旧部品番号を使用します。

[042]まで ｴﾝｼﾞﾝ: 3 => まで 日付: 05/03/2018
[043]まで ｴﾝｼﾞﾝ: 10209615 => まで 日付: 19/04/2018
 		001
150 A 270 030 09 00
ロード・バランサ

♦ 以下から選択できます A 270 030 04 00 		001
150 A 270 030 03 85
ロード・バランサ

これに変更 A 270 030 09 00

ﾌｯﾄﾉｰﾄ解説
[008]
次のエンジン以前の場合は、旧部品番号を使用します。

[042]まで ｴﾝｼﾞﾝ: 3 => まで 日付: 05/03/2018
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: 85B
ｺｰﾄﾞ日付指定名称
[85B]20160323EUローカル・コンテンツ
 		001
150 A 270 030 09 00
ロード・バランサ
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: 85B
ｺｰﾄﾞ日付指定名称
[85B]20160323EUローカル・コンテンツ
 		001
160 N 910105 012015
6角ボルト
スパー・ギヤをランチェスタ・シャフトに
M12X1.5X45-10.9 		002
180 A 002 990 24 03
アウタ6角丸頭ボルト
ロード・バランサをシリンダ・ブロックに
M9X111 		002
180 A 003 990 04 03
アウタ6角丸頭ボルト
ロード・バランサをシリンダ・ブロックに
M9X159 		002
190 A 000 992 37 29
フィッティング・スリーブ 002
210 A 270 034 00 20
カバー・フード 001
220 N 910143 006001
6角丸頭ボルト
カバー固定用ツール
M6X16 		002
