一覧

直列4気筒ガソリン・エンジンM270 E20
270.920 => M270 E20

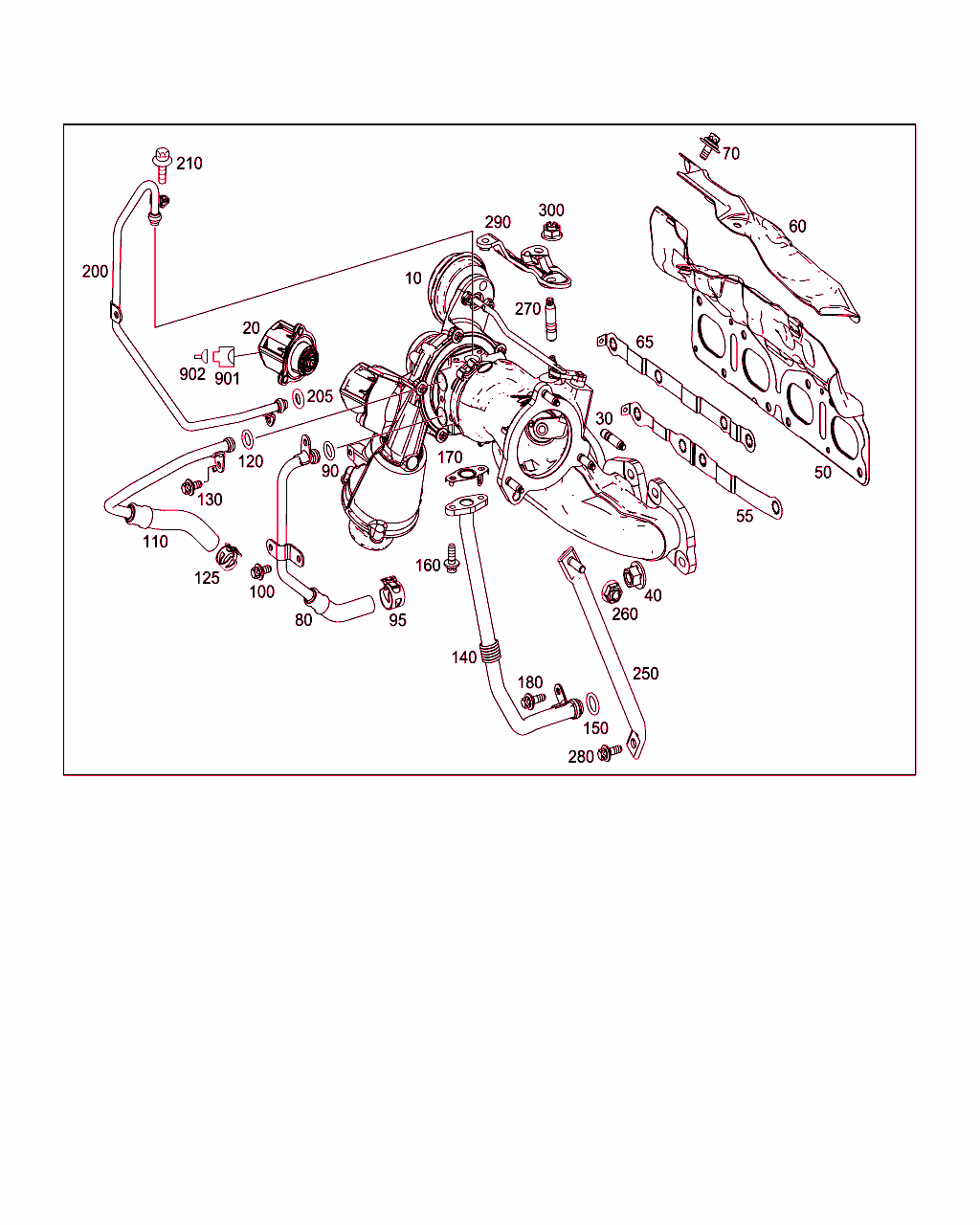

Schema

B09075000366.130115

[image]
x 番号 部品番号 名称/補足ｲﾝﾌｫﾒｰｼｮﾝ 数 ﾊﾞｰｼﾞｮﾝ
10 A 270 090 14 80
ターボチャージャ

これに変更 A 270 090 18 80

[006]まで ｴﾝｼﾞﾝ: 30843770 => まで 日付: 02/10/2015
[007]まで ｴﾝｼﾞﾝ: 10046015 => まで 日付: 31/12/2015
 		001
10 A 270 090 18 80
ターボチャージャ

これに変更 A 270 090 29 80

ﾌｯﾄﾉｰﾄ解説
[002]
次のエンジン以前の場合は、旧部品番号を使用します。
[697]
部品は、リビルト部品としてのみ、またはリビルド部品としても納品されます。

[006]まで ｴﾝｼﾞﾝ: 30843770 => まで 日付: 02/10/2015
[007]まで ｴﾝｼﾞﾝ: 10046015 => まで 日付: 31/12/2015
 		001
10 A 270 090 29 80
ターボチャージャ

ﾌｯﾄﾉｰﾄ解説
[697]
部品は、リビルト部品としてのみ、またはリビルド部品としても納品されます。
 		001
10 A 270 090 24 80
ターボチャージャ

これに変更 A 270 090 17 80

[008]まで ｴﾝｼﾞﾝ: 30786354 => まで 日付: 03/08/2015
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: 920
ｺｰﾄﾞ日付指定名称
[920]19951002エンジン M 104 排気ガス・エア・ポンプ付き
20071205ガソリン直接噴射、層状過給 (DES) 装備
 		001
10 A 270 090 17 80
ターボチャージャ

これに変更 A 270 090 28 80

ﾌｯﾄﾉｰﾄ解説
[002]
次のエンジン以前の場合は、旧部品番号を使用します。

[008]まで ｴﾝｼﾞﾝ: 30786354 => まで 日付: 03/08/2015
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: 920
ｺｰﾄﾞ日付指定名称
[920]19951002エンジン M 104 排気ガス・エア・ポンプ付き
20071205ガソリン直接噴射、層状過給 (DES) 装備
 		001
10 A 270 090 28 80
ターボチャージャ

ﾌｯﾄﾉｰﾄ解説
[697]
部品は、リビルト部品としてのみ、またはリビルド部品としても納品されます。
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: 920
ｺｰﾄﾞ日付指定名称
[920]19951002エンジン M 104 排気ガス・エア・ポンプ付き
20071205ガソリン直接噴射、層状過給 (DES) 装備
 		001
10 A 270 090 00 80
ターボチャージャ

これに変更 A 270 090 09 80

ﾌｯﾄﾉｰﾄ解説
[002]
次のエンジン以前の場合は、旧部品番号を使用します。
[697]
部品は、リビルト部品としてのみ、またはリビルド部品としても納品されます。

[003]まで ｴﾝｼﾞﾝ: 30024597 => まで 日付: 21/03/2012
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: 924
ｺｰﾄﾞ日付指定名称
[924]19960718天然ガス駆動エンジン
20080611天然ガス・ドライブ
 		001
10 A 270 090 09 80
ターボチャージャ

これに変更 A 270 090 22 80

[004]まで ｴﾝｼﾞﾝ: 30841827 => まで 日付: 30/09/2015
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: 924
ｺｰﾄﾞ日付指定名称
[924]19960718天然ガス駆動エンジン
20080611天然ガス・ドライブ
 		001
10 A 270 090 22 80
ターボチャージャ

これに変更 A 270 090 27 80

ﾌｯﾄﾉｰﾄ解説
[002]
次のエンジン以前の場合は、旧部品番号を使用します。
[697]
部品は、リビルト部品としてのみ、またはリビルド部品としても納品されます。

[004]まで ｴﾝｼﾞﾝ: 30841827 => まで 日付: 30/09/2015
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: 924
ｺｰﾄﾞ日付指定名称
[924]19960718天然ガス駆動エンジン
20080611天然ガス・ドライブ
 		001
10 A 270 090 27 80
ターボチャージャ
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: 924
ｺｰﾄﾞ日付指定名称
[924]19960718天然ガス駆動エンジン
20080611天然ガス・ドライブ
 		001
20 A 000 153 11 59
シフト・バルブ
ターボチャージャに

[008]まで ｴﾝｼﾞﾝ: 30786354 => まで 日付: 03/08/2015
 		001
20 A 000 153 18 59
ソレノイド・バルブ
ターボチャージャに

[009]から ｴﾝｼﾞﾝ: 30786355 => から 日付: 03/08/2015
 		001
30 A 001 990 66 14
特殊形状スタッド・ボルト
ターボチャージャをエグゾースト・パイプに 		003
40 A 271 142 00 72
ナット
シリンダ・ヘッドのターボ・チャージャ 		008
50 A 270 142 03 80
マルチ・ホール・シール

[013]から ｴﾝｼﾞﾝ: 1 => から 日付: 21/05/2012
[014]から ｴﾝｼﾞﾝ: 30183870 => から 日付: 24/04/2013
[015]まで ｴﾝｼﾞﾝ: 30267199 => まで 日付: 30/08/2013
[016]まで ｴﾝｼﾞﾝ: 1 => まで 日付: 19/11/2013
 		001
50 A 270 142 04 80
マルチ・ホール・シール

[017]から ｴﾝｼﾞﾝ: 30267200 => から 日付: 30/08/2013
[018]から ｴﾝｼﾞﾝ: 1 => から 日付: 19/11/2013
 		001
50 A 270 142 04 80
マルチ・ホール・シール

[013]から ｴﾝｼﾞﾝ: 1 => から 日付: 21/05/2012
[014]から ｴﾝｼﾞﾝ: 30183870 => から 日付: 24/04/2013
[015]まで ｴﾝｼﾞﾝ: 30267199 => まで 日付: 30/08/2013
[016]まで ｴﾝｼﾞﾝ: 1 => まで 日付: 19/11/2013
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: 920/M005
ｺｰﾄﾞ日付指定名称
[920]19951002エンジン M 104 排気ガス・エア・ポンプ付き
20071205ガソリン直接噴射、層状過給 (DES) 装備
[M005]199606254 マチック・ドライブ車
200901304 マチック搭載車/全輪駆動車
 		001
50 A 270 142 03 80
マルチ・ホール・シール

[013]から ｴﾝｼﾞﾝ: 1 => から 日付: 21/05/2012
[014]から ｴﾝｼﾞﾝ: 30183870 => から 日付: 24/04/2013
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: 924
ｺｰﾄﾞ日付指定名称
[924]19960718天然ガス駆動エンジン
20080611天然ガス・ドライブ
 		001
55 A 000 994 28 01
ロッキング・プレート
下 		001
60 A 270 142 10 20
シールド・プレート

[020]まで ｴﾝｼﾞﾝ: 3 => まで 日付: 03/02/2012
 		001
60 A 270 142 13 20
ヒート・シールド

[013]から ｴﾝｼﾞﾝ: 1 => から 日付: 21/05/2012
[021]から ｴﾝｼﾞﾝ: 3 => から 日付: 03/02/2012
 		001
65 A 000 994 29 01
ロッキング・プレート
上 		001
70 A 002 990 26 03
コンビ・ボルト
ヒート・シールド 		002
80 A 270 203 00 02
ウォータ・ライン
フィード

[023]まで ｴﾝｼﾞﾝ: 30128962 => まで 日付: 22/01/2013
 		001
80 A 270 203 27 02
ウォータ・ライン
フィード

これに変更 A 270 203 08 00

[013]から ｴﾝｼﾞﾝ: 1 => から 日付: 21/05/2012
[024]から ｴﾝｼﾞﾝ: 30128963 => から 日付: 22/01/2013
[025]まで ｴﾝｼﾞﾝ: 3 => まで 日付: 27/07/2017

ﾌｯﾄﾉｰﾄ解説
[002]
次のエンジン以前の場合は、旧部品番号を使用します。
 		001
80 A 270 203 08 00
クーラント・ライン
フィード

[013]から ｴﾝｼﾞﾝ: 1 => から 日付: 21/05/2012
[024]から ｴﾝｼﾞﾝ: 30128963 => から 日付: 22/01/2013
 		001
90 A 023 997 06 45
Oリング
リターン・ウォータ・ライン

これに変更 A 029 997 37 45

ﾌｯﾄﾉｰﾄ解説
[002]
次のエンジン以前の場合は、旧部品番号を使用します。

[027]まで ｴﾝｼﾞﾝ: 3 => まで 日付: 30/08/2016
 		001
90 A 029 997 37 45
Oリング
リターン・ウォータ・ライン

これに変更 A 023 997 06 45

ﾌｯﾄﾉｰﾄ解説
[002]
次のエンジン以前の場合は、旧部品番号を使用します。

[028]まで ｴﾝｼﾞﾝ: 3 => まで 日付: 01/06/2017
[029]まで ｴﾝｼﾞﾝ: 1 => まで 日付: 22/11/2016
 		001
90 A 023 997 06 45
Oリング
リターン・ウォータ・ライン

これに変更 A 000 997 38 07

ﾌｯﾄﾉｰﾄ解説
[002]
次のエンジン以前の場合は、旧部品番号を使用します。

[025]まで ｴﾝｼﾞﾝ: 3 => まで 日付: 27/07/2017
 		001
90 A 000 997 38 07
Oリング
リターン・ウォータ・ライン 		001
95 A 140 995 01 05
タイプ・クリップ
14.7-16.5 MM/ 12 MM 		001
100 N 910143 006000
6角丸頭ボルト
M6X12

[030]まで ｴﾝｼﾞﾝ: 30100126 => まで 日付: 13/11/2012
 		001
100 N 000000 006648
6角丸頭ボルト
M6X14

[013]から ｴﾝｼﾞﾝ: 1 => から 日付: 21/05/2012
[031]から ｴﾝｼﾞﾝ: 30100127 => から 日付: 13/11/2012
 		001
110 A 270 203 28 02
ウォータ・ライン
リターン

これに変更 A 270 203 09 00 		001
110 A 270 203 09 00
クーラント・ライン
リターン 		001
120 A 023 997 06 45
Oリング
リターン・ウォータ・ライン

これに変更 A 029 997 37 45

ﾌｯﾄﾉｰﾄ解説
[002]
次のエンジン以前の場合は、旧部品番号を使用します。

[032]まで ｴﾝｼﾞﾝ: 3 => まで 日付: 30/08/2016
 		001
120 A 029 997 37 45
Oリング
リターン・ウォータ・ライン

これに変更 A 023 997 06 45

ﾌｯﾄﾉｰﾄ解説
[002]
次のエンジン以前の場合は、旧部品番号を使用します。

[028]まで ｴﾝｼﾞﾝ: 3 => まで 日付: 01/06/2017
[033]まで ｴﾝｼﾞﾝ: 1 => まで 日付: 22/11/2016
 		001
120 A 023 997 06 45
Oリング
リターン・ウォータ・ライン

これに変更 A 000 997 38 07

ﾌｯﾄﾉｰﾄ解説
[002]
次のエンジン以前の場合は、旧部品番号を使用します。

[034]まで ｴﾝｼﾞﾝ: 3 => まで 日付: 28/07/2017
 		001
120 A 000 997 38 07
Oリング
リターン・ウォータ・ライン 		001
125 A 000 995 75 05
タイプ・クリップ 001
130 N 910143 006000
6角丸頭ボルト
ウォータ・リターン
M6X12

[030]まで ｴﾝｼﾞﾝ: 30100126 => まで 日付: 13/11/2012
 		001
130 N 000000 006648
6角丸頭ボルト
ウォータ・リターン
M6X14

[013]から ｴﾝｼﾞﾝ: 1 => から 日付: 21/05/2012
[031]から ｴﾝｼﾞﾝ: 30100127 => から 日付: 13/11/2012
 		001
130 N 000000 006648
6角丸頭ボルト
ウォータ・リターン
M6X14

[036]から ｴﾝｼﾞﾝ: 3 => から 日付: 29/07/2016
[037]から ｴﾝｼﾞﾝ: 1 => から 日付: 28/07/2016
 		001
140 A 270 090 05 77
オイル・リターン・ライン
ターボチャージャへ 		001
150 A 119 997 00 45
シールリング
シリンダブロックのオイル・リターン・ライン 		001
160 N 910143 006001
6角丸頭ボルト
オイル・リターン・ライン
M6X16

[030]まで ｴﾝｼﾞﾝ: 30100126 => まで 日付: 13/11/2012
 		002
160 N 000000 006648
6角丸頭ボルト
オイル・リターン・ライン
M6X14

[013]から ｴﾝｼﾞﾝ: 1 => から 日付: 21/05/2012
[031]から ｴﾝｼﾞﾝ: 30100127 => から 日付: 13/11/2012
 		002
160 N 000000 006648
6角丸頭ボルト
オイル・リターン・ライン
M6X14

[036]から ｴﾝｼﾞﾝ: 3 => から 日付: 29/07/2016
[037]から ｴﾝｼﾞﾝ: 1 => から 日付: 28/07/2016
 		002
170 A 651 096 03 80
継ぎ目入りメタル・シール
オイル・リターン・ライン

これに変更 A 274 096 01 00

ﾌｯﾄﾉｰﾄ解説
[002]
次のエンジン以前の場合は、旧部品番号を使用します。

[038]まで ｴﾝｼﾞﾝ: 3 => まで 日付: 15/01/2018
[039]まで ｴﾝｼﾞﾝ: 1 => まで 日付: 21/03/2018
 		001
170 A 274 096 01 00
継ぎ目入りメタル・シール
オイル・リターン・ライン 		001
180 N 910143 006001
6角丸頭ボルト
シリンダブロックのオイル・リターン・ライン
M6X16

[030]まで ｴﾝｼﾞﾝ: 30100126 => まで 日付: 13/11/2012
 		001
180 N 000000 006648
6角丸頭ボルト
シリンダブロックのオイル・リターン・ライン
M6X14

[013]から ｴﾝｼﾞﾝ: 1 => から 日付: 21/05/2012
[031]から ｴﾝｼﾞﾝ: 30100127 => から 日付: 13/11/2012
 		001
180 N 000000 006648
6角丸頭ボルト
シリンダブロックのオイル・リターン・ライン
M6X14

[036]から ｴﾝｼﾞﾝ: 3 => から 日付: 29/07/2016
[037]から ｴﾝｼﾞﾝ: 1 => から 日付: 28/07/2016
 		001
200 A 270 090 06 77
オイル・フィード・ライン
ターボチャージャへ

これに変更 A 270 090 04 00 		001
200 A 270 090 04 00
オイル・フィード・ライン
ターボチャージャへ 		001
205 A 024 997 10 45
Oリング
オイル・フィード・ライン/シリンダ・ブロック
7,8 X 3,2 		002
210 N 000000 006648
6角丸頭ボルト
ターボ・チャージャに取り付けるオイル・ライン
M6X14 		002
250 A 270 096 01 45
サポート
ターボチャージャに 		001
260 A 002 990 39 50
ヘキサゴン・ナット
サポート固定用ツール 		001
270 A 002 990 28 14
スタッド・ボルト
ターボ・チャージャのブラケット 		001
280 N 000000 000276
6角丸頭ボルト
クランクケースに取り付けるブラケット
M8X20 		001
280 N 910143 008002
6角丸頭ボルト
シリンダ・ブロックに取り付けるターボ・チャージャ
M8X25 		001
290 A 270 096 05 40
ホルダー
シリンダー・ヘッドに

これに変更 A 270 096 00 00

ﾌｯﾄﾉｰﾄ解説
[002]
次のエンジン以前の場合は、旧部品番号を使用します。

[040]まで ｴﾝｼﾞﾝ: 3 => まで 日付: 20/06/2016
 		001
290 A 270 096 00 00
サポート
シリンダー・ヘッドに 		001
300 A 002 990 39 50
ヘキサゴン・ナット
ブラケット固定用ツール 		001
901 A 022 545 19 26
クラッチ・ハウジング
ウェイストゲート・バルブ
2-PIN MLK1.2;Y77

これに変更 A 029 545 10 26 		001
901 A 029 545 10 26
クラッチ・ハウジング
ウェイストゲート・バルブ
2-PIN MLK1.2;Y77 		001
902 A 003 982 73 26
コンタクト・ソケット
0.75-1.0 MM2 MLK1.2SM 		NB
902 A 001 545 50 80
ケーブル・シーリング
イエロー
0.22-1.0 MM2 		NB
