一覧

直列4気筒ガソリン・エンジンM133 E20
133.980 => M133 E20

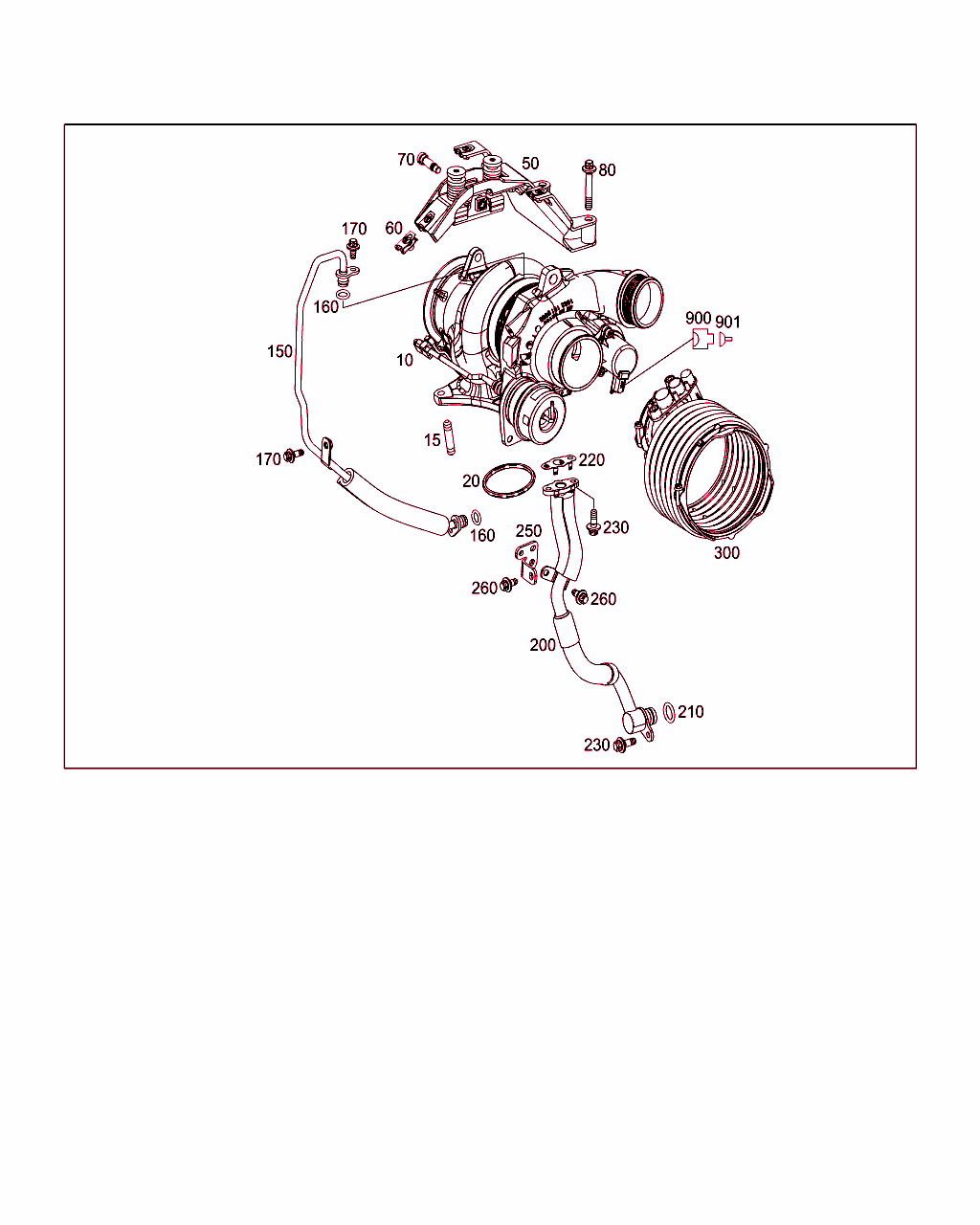

Schema

B09075000385.131010

[image]
x 番号 部品番号 名称/補足ｲﾝﾌｫﾒｰｼｮﾝ 数 ﾊﾞｰｼﾞｮﾝ
10 A 133 090 02 80
ターボチャージャ

[002]まで ｴﾝｼﾞﾝ: 80046269 => まで 日付: 30/09/2015

ﾌｯﾄﾉｰﾄ解説
[697]
部品は、リビルト部品としてのみ、またはリビルド部品としても納品されます。
 		001
10 A 133 090 04 80
ターボチャージャ

[002]まで ｴﾝｼﾞﾝ: 80046269 => まで 日付: 30/09/2015
[003]まで ｴﾝｼﾞﾝ: => まで 日付: 23/01/2015

ﾌｯﾄﾉｰﾄ解説
[697]
部品は、リビルト部品としてのみ、またはリビルド部品としても納品されます。
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: 806
ｺｰﾄﾞ日付指定名称
[806]19951002モデル・イヤー変更
20100329AEJ 25/1
 		001
10 A 133 090 04 80
ターボチャージャ

[004]から ｴﾝｼﾞﾝ: 80046270 => から 日付: 30/09/2015
[005]から ｴﾝｼﾞﾝ: => から 日付: 23/01/2015

ﾌｯﾄﾉｰﾄ解説
[697]
部品は、リビルト部品としてのみ、またはリビルド部品としても納品されます。
 		001
15 A 002 990 48 14
スタッド・ボルト
M8X36 		001
20 A 133 144 01 80
成形シール・リング 001
50 A 176 492 04 41
ホルダー
ターボチャージャをエンジンに

これに変更 A 176 490 05 40

ﾌｯﾄﾉｰﾄ解説
[414]
旧部品は、今後取り付けられません　　　　　　　　　　　　　　　　　　　　　　　　　　　
 		001
50 A 176 490 05 40
ホルダー
ターボチャージャをエンジンに

これに変更 A 133 090 03 41 		001
50 A 133 090 03 41
ホルダー
ターボチャージャをエンジンに

これに変更 A 133 090 05 41 		001
50 A 133 090 05 41
ホルダー
ターボチャージャをエンジンに

これに変更 A 133 090 02 00

ﾌｯﾄﾉｰﾄ解説
[414]
旧部品は、今後取り付けられません　　　　　　　　　　　　　　　　　　　　　　　　　　　
 		001
50 A 133 090 02 00
ユニット・キャリア
ターボチャージャをエンジンに 		001
60 A 000 490 00 27
材料固定用ツール
ブラケット 		003
70 A 001 991 18 15
ヘッドとネジ山付きピン
上部ホルダ固定部 		001
80 N 910105 008019
6角ボルト
上部ホルダ固定部
M8X50 		002
150 A 133 090 03 77
オイル・フィード・ライン 001
160 A 015 997 83 45
Oリング
オイル・フィード・パイプに 		002
170 N 910143 006000
6角丸頭ボルト
オイル・フィード・ラインをターボチャージャに
M6X12 		001
170 N 910143 006001
6角丸頭ボルト
オイル・フィード・ライン/シリンダ・ブロック
M6X16 		001
200 A 133 090 04 77
オイル・リターン・ライン 001
210 A 119 997 00 45
シールリング
オイル・リターン・ラインに 		001
220 A 278 181 04 80
メタル・シール

これに変更 A 278 181 06 80 		001
220 A 278 181 06 80
メタル・シール 001
230 N 910143 006001
6角丸頭ボルト
ターボ・チャージャのオイル・リターン・ライン
M6X16 		002
230 N 910143 006001
6角丸頭ボルト
シリンダブロックのオイル・リターン・ライン
M6X16 		001
250 A 133 092 01 40
ホルダー
オイル・ラインをターボチャージャに 		001
260 N 910143 006000
6角丸頭ボルト
オイル・ラインをホルダに
M6X12 		002
300 A 133 090 04 37
インテーク・ライン
ターボチャージャへ 		001
900 A 022 545 19 26
クラッチ・ハウジング
ウェイストゲート・バルブ
2-PIN MLK1.2;Y77

これに変更 A 029 545 10 26 		001
900 A 029 545 10 26
クラッチ・ハウジング
ウェイストゲート・バルブ
2-PIN MLK1.2;Y77 		001
901 A 003 982 73 26
コンタクト・ソケット
0.75-1.0 MM2 MLK1.2SM 		NB
901 A 001 545 50 80
ケーブル・シーリング
イエロー
0.22-1.0 MM2 		NB
