一覧

ターボ・チャージャ付きディーゼル・エンジン
611.981 => OM 611 DE LA

Schema

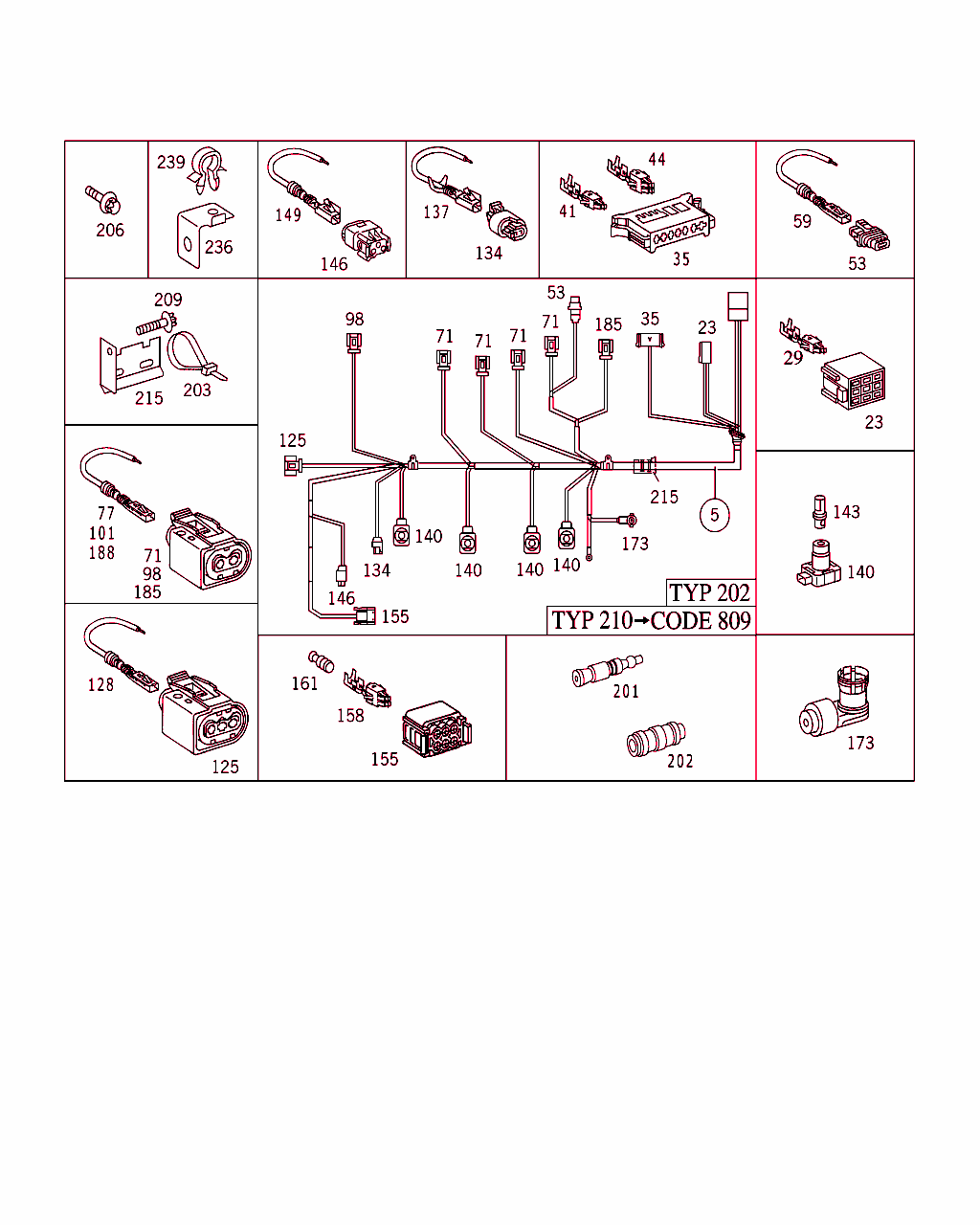

B54120000300.050721

[image]

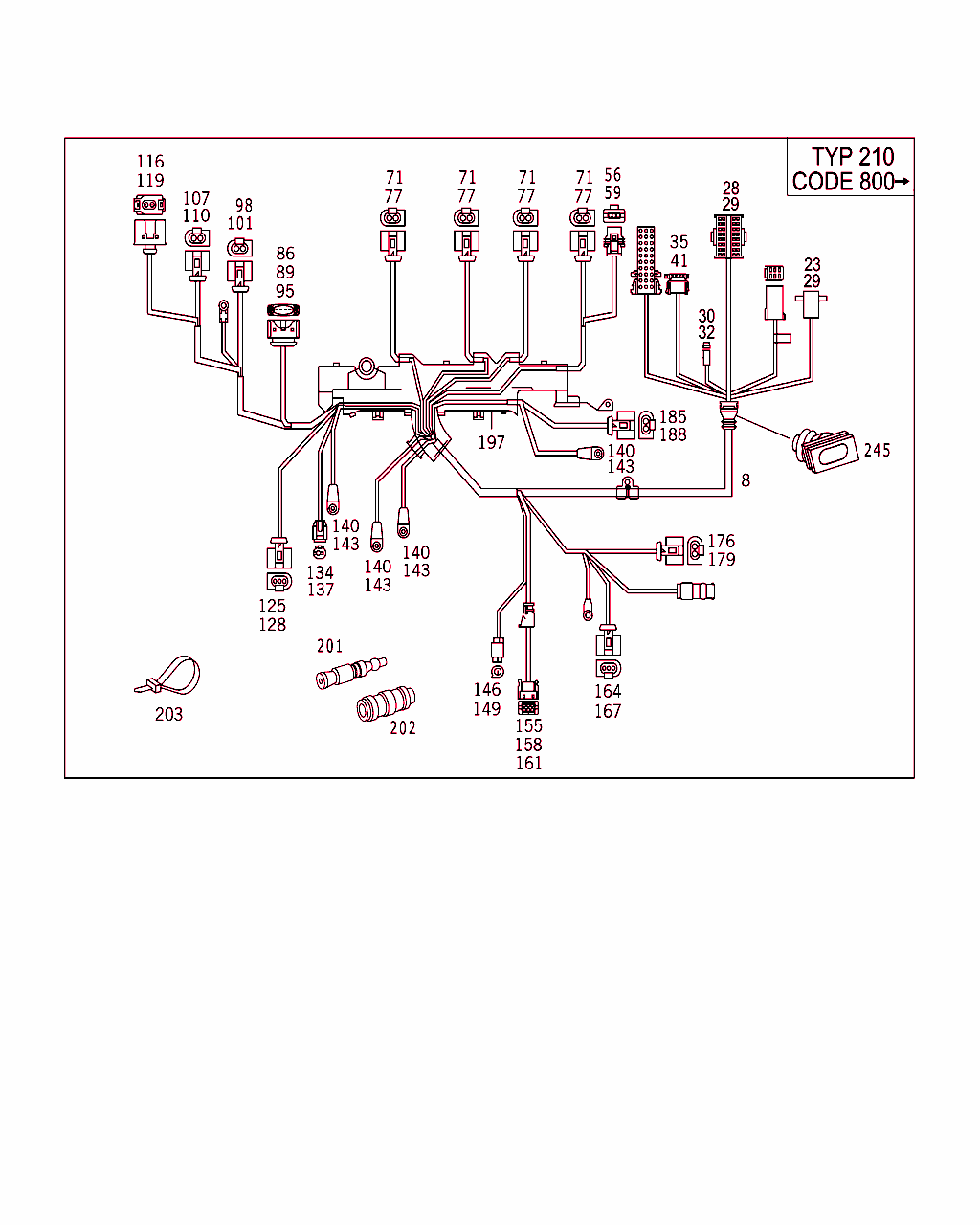

B54120000305.050721

[image]

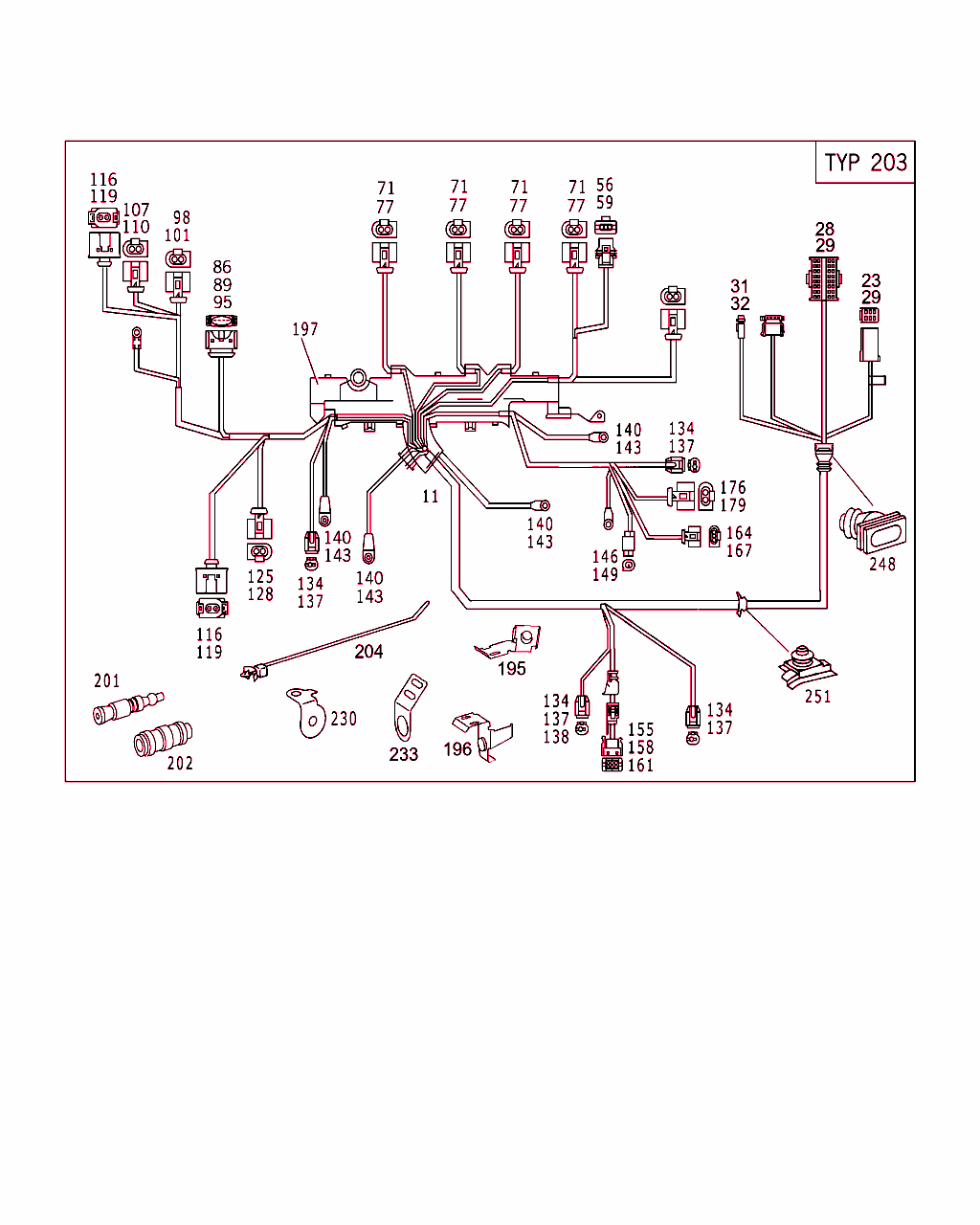

B54120000312.041112

[image]

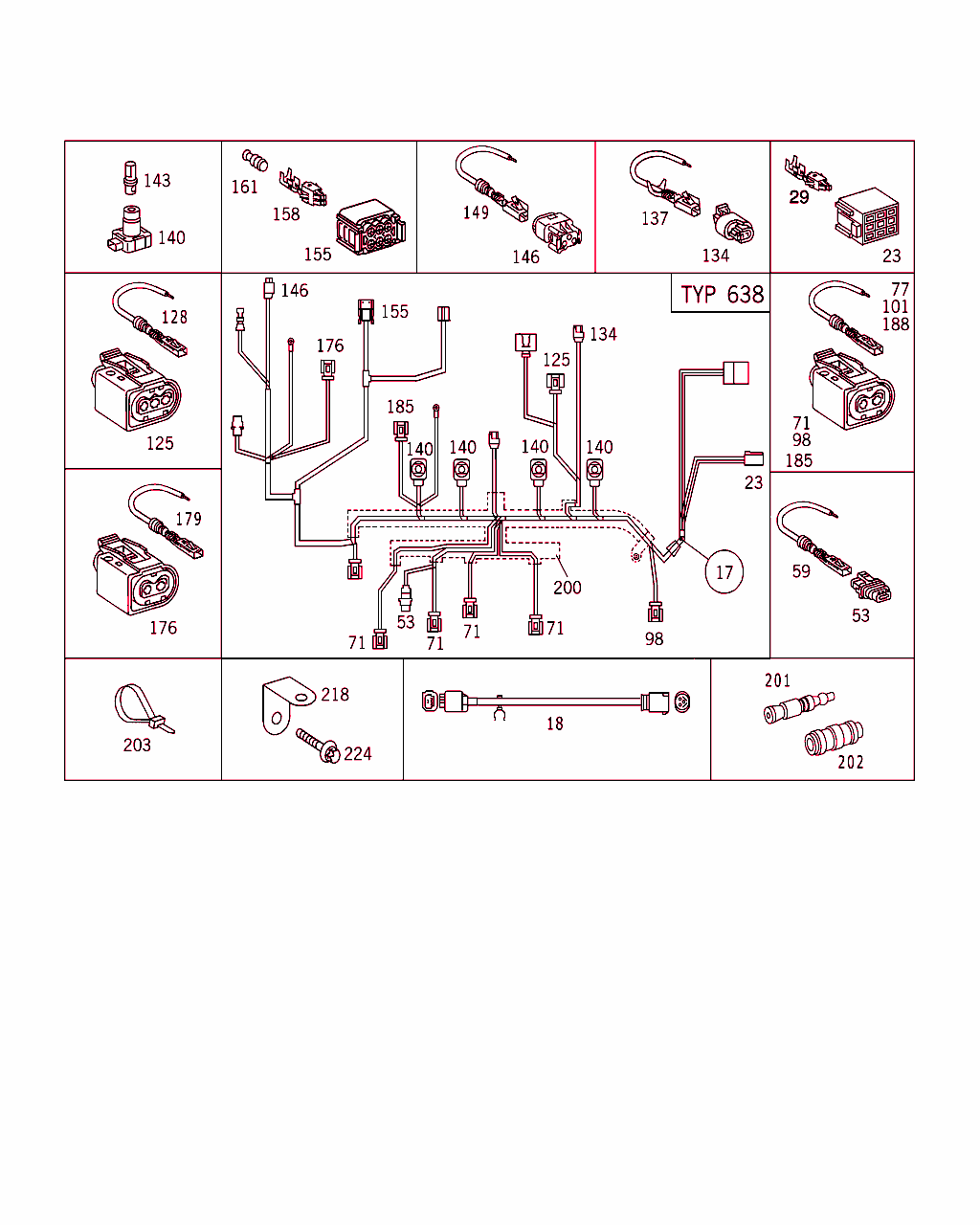

B54120000313.030306

[image]

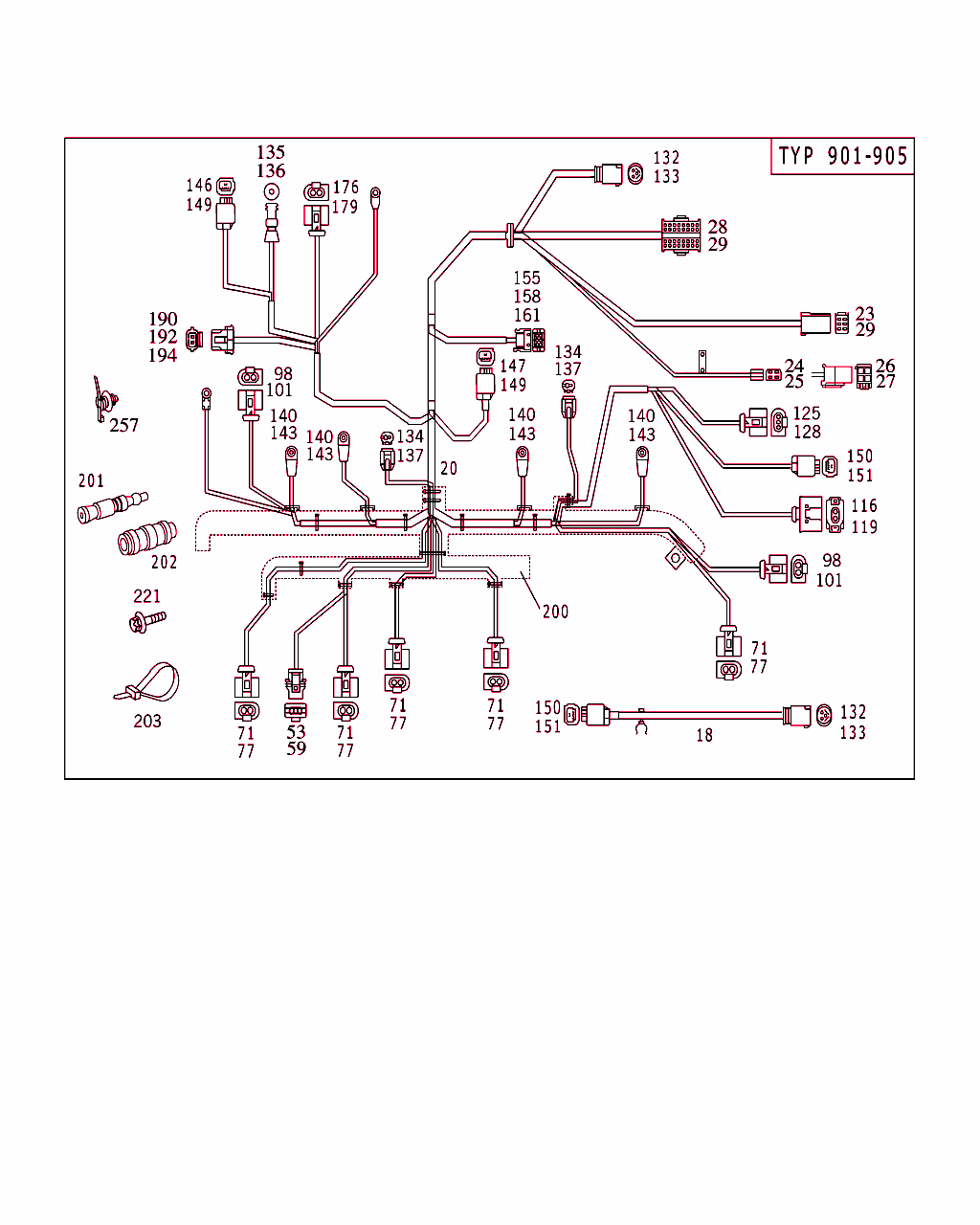

B54120000320.050629

[image]
x 番号 部品番号 名称/補足ｲﾝﾌｫﾒｰｼｮﾝ 数 ﾊﾞｰｼﾞｮﾝ
18 A 901 540 08 07
ケーブル・ハーネス
ウォータ・セパレータ
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: KL5
ｺｰﾄﾞ日付指定名称
[KL5]ｺｰﾄﾞ名称がありません
 		001
20 A 901 540 93 09
ケーブル・ハーネス

これに変更 A 901 540 01 07

ﾌｯﾄﾉｰﾄ解説
[414]
旧部品は、今後取り付けられません　　　　　　　　　　　　　　　　　　　　　　　　　　　
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: -KL5
ｺｰﾄﾞ日付指定名称
[KL5]ｺｰﾄﾞ名称がありません
 		-
20 A 901 540 01 07
ケーブル・ハーネス
エンジン・ハーネス

ﾌｯﾄﾉｰﾄ解説
[011]
ｴﾝｼﾞﾝNo.以前: 50 318136
さらに50 500571にも取り付けられています。
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: -KL5
ｺｰﾄﾞ日付指定名称
[KL5]ｺｰﾄﾞ名称がありません
 		001
20 A 901 540 01 07
ケーブル・ハーネス
エンジン・ハーネス
KL5

ﾌｯﾄﾉｰﾄ解説
[011]
ｴﾝｼﾞﾝNo.以前: 50 318136
さらに50 500571にも取り付けられています。
[020]
ウォータ・セパレータ用にケーブル・ハーネス A 901 540 08 07  を一緒に注文、                 コード KL5 の該当箇所
SAComponentInformation - ｵﾌﾟｼｮﾝ/ｺﾝﾎﾟｰﾈﾝﾄ･ｲﾝﾌｫﾒｰｼｮﾝ
ｺｰﾄﾞ/ｵﾌﾟｼｮﾝ/ｺﾝﾎﾟｰﾈﾝﾄ名称
520059SV エンジン・ケーブル・ハーネス
01SV ENGINE CABLE HARNESS
 		001
20 A 901 540 01 07
ケーブル・ハーネス
エンジン・ハーネス
KL5

ﾌｯﾄﾉｰﾄ解説
[011]
ｴﾝｼﾞﾝNo.以前: 50 318136
さらに50 500571にも取り付けられています。
[020]
ウォータ・セパレータ用にケーブル・ハーネス A 901 540 08 07  を一緒に注文、                 コード KL5 の該当箇所
SAComponentInformation - ｵﾌﾟｼｮﾝ/ｺﾝﾎﾟｰﾈﾝﾄ･ｲﾝﾌｫﾒｰｼｮﾝ
ｺｰﾄﾞ/ｵﾌﾟｼｮﾝ/ｺﾝﾎﾟｰﾈﾝﾄ名称
522649SV エンジン・ケーブル・ハーネス
01SV ENGINE CABLE HARNESS
 		001
20 A 901 540 01 07
ケーブル・ハーネス
エンジン・ハーネス
KL5

ﾌｯﾄﾉｰﾄ解説
[011]
ｴﾝｼﾞﾝNo.以前: 50 318136
さらに50 500571にも取り付けられています。
[020]
ウォータ・セパレータ用にケーブル・ハーネス A 901 540 08 07  を一緒に注文、                 コード KL5 の該当箇所
 		001
20 A 901 540 12 07
ケーブル・ハーネス
エンジン・ハーネス
-KL5

♦ 以下から選択できます A 901 540 13 07

ﾌｯﾄﾉｰﾄ解説
[012]
ｴﾝｼﾞﾝNo.以降: 50 318137
50 500571は例外です。
[023]
ｴﾝｼﾞﾝNo.以前: 50 513163
SAComponentInformation - ｵﾌﾟｼｮﾝ/ｺﾝﾎﾟｰﾈﾝﾄ･ｲﾝﾌｫﾒｰｼｮﾝ
ｺｰﾄﾞ/ｵﾌﾟｼｮﾝ/ｺﾝﾎﾟｰﾈﾝﾄ名称
520059SV エンジン・ケーブル・ハーネス
01SV ENGINE CABLE HARNESS
 		001
20 A 901 540 13 07
ケーブル・ハーネス
-KL5

♦ 以下から選択できます A 901 540 12 07

ﾌｯﾄﾉｰﾄ解説
[012]
ｴﾝｼﾞﾝNo.以降: 50 318137
50 500571は例外です。
[017]
ｴﾝｼﾞﾝNo.以前: 50 514069
SAComponentInformation - ｵﾌﾟｼｮﾝ/ｺﾝﾎﾟｰﾈﾝﾄ･ｲﾝﾌｫﾒｰｼｮﾝ
ｺｰﾄﾞ/ｵﾌﾟｼｮﾝ/ｺﾝﾎﾟｰﾈﾝﾄ名称
520059SV エンジン・ケーブル・ハーネス
01SV ENGINE CABLE HARNESS
 		001
20 A 901 540 18 07
ケーブル・ハーネス
エンジン・ハーネス
-KL5

♦ 以下から選択できます A 901 540 24 07

ﾌｯﾄﾉｰﾄ解説
[024]
ｴﾝｼﾞﾝNo.以前: 50 513164
[032]
ｴﾝｼﾞﾝNo.以前:
981 50 900069
987 50 900359
SAComponentInformation - ｵﾌﾟｼｮﾝ/ｺﾝﾎﾟｰﾈﾝﾄ･ｲﾝﾌｫﾒｰｼｮﾝ
ｺｰﾄﾞ/ｵﾌﾟｼｮﾝ/ｺﾝﾎﾟｰﾈﾝﾄ名称
520059SV エンジン・ケーブル・ハーネス
13SV ENGINE CABLE HARNESS
 		001
20 A 901 540 40 07
ケーブル・ハーネス
エンジン・ハーネス
-KL5

♦ 以下から選択できます A 901 540 46 07

ﾌｯﾄﾉｰﾄ解説
[033]
ｴﾝｼﾞﾝNo.以降:
981 50 900070
981 51 000001
987 50 900360
987 51 000001
 		001
20 A 901 540 18 07
ケーブル・ハーネス
エンジン・ハーネス
KL5

♦ 以下から選択できます A 901 540 24 07

ﾌｯﾄﾉｰﾄ解説
[012]
ｴﾝｼﾞﾝNo.以降: 50 318137
50 500571は例外です。
[020]
ウォータ・セパレータ用にケーブル・ハーネス A 901 540 08 07  を一緒に注文、                 コード KL5 の該当箇所
[032]
ｴﾝｼﾞﾝNo.以前:
981 50 900069
987 50 900359
SAComponentInformation - ｵﾌﾟｼｮﾝ/ｺﾝﾎﾟｰﾈﾝﾄ･ｲﾝﾌｫﾒｰｼｮﾝ
ｺｰﾄﾞ/ｵﾌﾟｼｮﾝ/ｺﾝﾎﾟｰﾈﾝﾄ名称
520059SV エンジン・ケーブル・ハーネス
13SV ENGINE CABLE HARNESS
 		001
20 A 901 540 47 07
ケーブル・ハーネス
エンジン・ハーネス
KL5

ﾌｯﾄﾉｰﾄ解説
[033]
ｴﾝｼﾞﾝNo.以降:
981 50 900070
981 51 000001
987 50 900360
987 51 000001
SAComponentInformation - ｵﾌﾟｼｮﾝ/ｺﾝﾎﾟｰﾈﾝﾄ･ｲﾝﾌｫﾒｰｼｮﾝ
ｺｰﾄﾞ/ｵﾌﾟｼｮﾝ/ｺﾝﾎﾟｰﾈﾝﾄ名称
520059SV エンジン・ケーブル・ハーネス
23SV ENGINE CABLE HARNESS
 		001
20 A 901 540 24 07
ケーブル・ハーネス
エンジン・ハーネス
-KL5

♦ 以下から選択できます A 901 540 18 07

ﾌｯﾄﾉｰﾄ解説
[018]
ｴﾝｼﾞﾝNo.以降: 50 514070
[032]
ｴﾝｼﾞﾝNo.以前:
981 50 900069
987 50 900359
SAComponentInformation - ｵﾌﾟｼｮﾝ/ｺﾝﾎﾟｰﾈﾝﾄ･ｲﾝﾌｫﾒｰｼｮﾝ
ｺｰﾄﾞ/ｵﾌﾟｼｮﾝ/ｺﾝﾎﾟｰﾈﾝﾄ名称
520059SV エンジン・ケーブル・ハーネス
13SV ENGINE CABLE HARNESS
 		001
20 A 901 540 46 07
ケーブル・ハーネス
エンジン・ハーネス
-KL5

♦ 以下から選択できます A 901 540 40 07

ﾌｯﾄﾉｰﾄ解説
[033]
ｴﾝｼﾞﾝNo.以降:
981 50 900070
981 51 000001
987 50 900360
987 51 000001
 		001
20 A 901 540 24 07
ケーブル・ハーネス
エンジン・ハーネス

♦ 以下から選択できます A 901 540 18 07

ﾌｯﾄﾉｰﾄ解説
[018]
ｴﾝｼﾞﾝNo.以降: 50 514070
[020]
ウォータ・セパレータ用にケーブル・ハーネス A 901 540 08 07  を一緒に注文、                 コード KL5 の該当箇所
[032]
ｴﾝｼﾞﾝNo.以前:
981 50 900069
987 50 900359
SAComponentInformation - ｵﾌﾟｼｮﾝ/ｺﾝﾎﾟｰﾈﾝﾄ･ｲﾝﾌｫﾒｰｼｮﾝ
ｺｰﾄﾞ/ｵﾌﾟｼｮﾝ/ｺﾝﾎﾟｰﾈﾝﾄ名称
520059SV エンジン・ケーブル・ハーネス
01SV ENGINE CABLE HARNESS
 		001
20 A 901 540 24 07
ケーブル・ハーネス
エンジン・ハーネス

ﾌｯﾄﾉｰﾄ解説
[020]
ウォータ・セパレータ用にケーブル・ハーネス A 901 540 08 07  を一緒に注文、                 コード KL5 の該当箇所
[032]
ｴﾝｼﾞﾝNo.以前:
981 50 900069
987 50 900359
SAComponentInformation - ｵﾌﾟｼｮﾝ/ｺﾝﾎﾟｰﾈﾝﾄ･ｲﾝﾌｫﾒｰｼｮﾝ
ｺｰﾄﾞ/ｵﾌﾟｼｮﾝ/ｺﾝﾎﾟｰﾈﾝﾄ名称
520059SV エンジン・ケーブル・ハーネス
13SV ENGINE CABLE HARNESS
 		001
20 A 690 540 00 09
ケーブル・ハーネス
エンジン・ハーネス
KL5

ﾌｯﾄﾉｰﾄ解説
[021]
ｴﾝｼﾞﾝNo.以前: 50 513182
SAComponentInformation - ｵﾌﾟｼｮﾝ/ｺﾝﾎﾟｰﾈﾝﾄ･ｲﾝﾌｫﾒｰｼｮﾝ
ｺｰﾄﾞ/ｵﾌﾟｼｮﾝ/ｺﾝﾎﾟｰﾈﾝﾄ名称
520059SV エンジン・ケーブル・ハーネス
11SV ENGINE CABLE HARNESS
 		001
20 A 690 540 00 09
ケーブル・ハーネス
エンジン・ハーネス
KL5

ﾌｯﾄﾉｰﾄ解説
[021]
ｴﾝｼﾞﾝNo.以前: 50 513182
SAComponentInformation - ｵﾌﾟｼｮﾝ/ｺﾝﾎﾟｰﾈﾝﾄ･ｲﾝﾌｫﾒｰｼｮﾝ
ｺｰﾄﾞ/ｵﾌﾟｼｮﾝ/ｺﾝﾎﾟｰﾈﾝﾄ名称
520059SV エンジン・ケーブル・ハーネス
05SV ENGINE CABLE HARNESS
 		001
20 A 690 540 01 09
ケーブル・ハーネス
エンジン・ハーネス
KL5

ﾌｯﾄﾉｰﾄ解説
[022]
ｴﾝｼﾞﾝNo.以降: 50 513183
[032]
ｴﾝｼﾞﾝNo.以前:
981 50 900069
987 50 900359
SAComponentInformation - ｵﾌﾟｼｮﾝ/ｺﾝﾎﾟｰﾈﾝﾄ･ｲﾝﾌｫﾒｰｼｮﾝ
ｺｰﾄﾞ/ｵﾌﾟｼｮﾝ/ｺﾝﾎﾟｰﾈﾝﾄ名称
520059SV エンジン・ケーブル・ハーネス
05SV ENGINE CABLE HARNESS
 		001
20 A 690 540 01 09
ケーブル・ハーネス
エンジン・ハーネス
KL5

♦ 以下から選択できます A 901 540 29 07

ﾌｯﾄﾉｰﾄ解説
[032]
ｴﾝｼﾞﾝNo.以前:
981 50 900069
987 50 900359
SAComponentInformation - ｵﾌﾟｼｮﾝ/ｺﾝﾎﾟｰﾈﾝﾄ･ｲﾝﾌｫﾒｰｼｮﾝ
ｺｰﾄﾞ/ｵﾌﾟｼｮﾝ/ｺﾝﾎﾟｰﾈﾝﾄ名称
520059SV エンジン・ケーブル・ハーネス
14SV ENGINE CABLE HARNESS
 		001
20 A 901 540 29 07
ケーブル・ハーネス
エンジン・ハーネス

♦ 以下から選択できます A 690 540 01 09

ﾌｯﾄﾉｰﾄ解説
[032]
ｴﾝｼﾞﾝNo.以前:
981 50 900069
987 50 900359
SAComponentInformation - ｵﾌﾟｼｮﾝ/ｺﾝﾎﾟｰﾈﾝﾄ･ｲﾝﾌｫﾒｰｼｮﾝ
ｺｰﾄﾞ/ｵﾌﾟｼｮﾝ/ｺﾝﾎﾟｰﾈﾝﾄ名称
520059SV エンジン・ケーブル・ハーネス
14SV ENGINE CABLE HARNESS
 		001
20 A 901 540 29 07
ケーブル・ハーネス
エンジン・ハーネス

ﾌｯﾄﾉｰﾄ解説
[032]
ｴﾝｼﾞﾝNo.以前:
981 50 900069
987 50 900359
SAComponentInformation - ｵﾌﾟｼｮﾝ/ｺﾝﾎﾟｰﾈﾝﾄ･ｲﾝﾌｫﾒｰｼｮﾝ
ｺｰﾄﾞ/ｵﾌﾟｼｮﾝ/ｺﾝﾎﾟｰﾈﾝﾄ名称
522649SV エンジン・ケーブル・ハーネス
38SV ENGINE CABLE HARNESS
 		001
20 A 901 540 41 09
電気ケーブル
エンジン・ハーネス

♦ 以下から選択できます A 901 540 47 09

ﾌｯﾄﾉｰﾄ解説
[033]
ｴﾝｼﾞﾝNo.以降:
981 50 900070
981 51 000001
987 50 900360
987 51 000001
SAComponentInformation - ｵﾌﾟｼｮﾝ/ｺﾝﾎﾟｰﾈﾝﾄ･ｲﾝﾌｫﾒｰｼｮﾝ
ｺｰﾄﾞ/ｵﾌﾟｼｮﾝ/ｺﾝﾎﾟｰﾈﾝﾄ名称
500063SV エンジン・ケーブル・ハーネス
03STANDARD VERSION
 		001
20 A 901 540 47 09
ケーブル・ハーネス

これに変更 A 901 540 70 09
SAComponentInformation - ｵﾌﾟｼｮﾝ/ｺﾝﾎﾟｰﾈﾝﾄ･ｲﾝﾌｫﾒｰｼｮﾝ
ｺｰﾄﾞ/ｵﾌﾟｼｮﾝ/ｺﾝﾎﾟｰﾈﾝﾄ名称
500063SV エンジン・ケーブル・ハーネス
05WITH ALTERNATOR 14 V/115 A
 		-
20 A 901 540 70 09
電気ケーブル
エンジン・ハーネス

♦ 以下から選択できます A 901 540 41 09

ﾌｯﾄﾉｰﾄ解説
[033]
ｴﾝｼﾞﾝNo.以降:
981 50 900070
981 51 000001
987 50 900360
987 51 000001
SAComponentInformation - ｵﾌﾟｼｮﾝ/ｺﾝﾎﾟｰﾈﾝﾄ･ｲﾝﾌｫﾒｰｼｮﾝ
ｺｰﾄﾞ/ｵﾌﾟｼｮﾝ/ｺﾝﾎﾟｰﾈﾝﾄ名称
500063SV エンジン・ケーブル・ハーネス
05WITH ALTERNATOR 14 V/115 A
 		001
20 A 901 540 37 07
ケーブル・ハーネス
エンジン・ハーネス

♦ 以下から選択できます A 901 540 49 07
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: ZS8
ｺｰﾄﾞ日付指定名称
[ZS8]ｺｰﾄﾞ名称がありません
 		001
20 A 901 540 49 07
ケーブル・ハーネス
エンジン・ハーネス

♦ 以下から選択できます A 901 540 37 07
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: ZS8
ｺｰﾄﾞ日付指定名称
[ZS8]ｺｰﾄﾞ名称がありません
 		001
23 A 168 545 10 28
ハウジング
コントロール・ユニット・コネクタ 		001
23 A 168 545 10 28
ハウジング
コモン・レール・コントロール・ユニット 		001
24 A 001 545 84 28
コネクタ・ハウジング
フレーム・ハーネス /エンジン・ケーブル・ハーネスのコネクタ 		001
25 A 007 545 82 26
ソケット・スリーブ
フレーム・ハーネス /エンジン・ケーブル・ハーネスのコネクタ 		NB
26 A 037 545 97 28
プラグ
フレーム・ハーネス /エンジン・ケーブル・ハーネスのコネクタ 		001
27 A 013 545 16 26
コンタクト・ソケット NB
28 A 168 545 09 28
電動クラッチ・ハウジング
コモン・レール・コントロール・ユニット 		001
29 A 004 545 74 26
コンタクト・スリーブ

これに変更 A 011 545 80 26 		-
29 A 011 545 80 26
コンタクト・スプリング
2.5 MM 		NB
29 A 004 545 53 26
フラット・ソケット・スリーブ
コモン・レール・コントロール・ユニット 		NB
53 A 210 540 80 81
ハウジング
カムシャフト・ポジション・センサ 		001
59 A 000 540 28 05
電気ケーブル
コンタクト修理方法
2.5 MM2

ﾌｯﾄﾉｰﾄ解説
[774]
コネクタは、接続されている全ケーブルの直径に合わせて                                     注文しなければならない。リペア・インストラクション、WIS を参照
ハンダ付けスリーブ:   A 001 546 99 41    グリーン       0.7〜2.4 mm2
                  A 002 546 00 41    レッド         2.0〜4.0 mm2
                  A 002 546 01 41    ブルー        3.5〜8.0 mm2
                  A 002 546 11 41    イエロー        7.5〜12.0 mm2
スタック・コネクタ:   A 002 546 13 41                  0.5 mm2
                  A 002 546 14 41                  0.8 mm2
                  A 002 546 15 41                  1.3 mm2
                  A 002 546 16 41                  2.0 mm2
 		NB
71 A 168 545 29 28
ハウジング
インジェクション・ノズル 		004
77 A 000 540 40 05
電気ケーブル
コンタクト修理方法
2.5 MM2

ﾌｯﾄﾉｰﾄ解説
[774]
コネクタは、接続されている全ケーブルの直径に合わせて                                     注文しなければならない。リペア・インストラクション、WIS を参照
ハンダ付けスリーブ:   A 001 546 99 41    グリーン       0.7〜2.4 mm2
                  A 002 546 00 41    レッド         2.0〜4.0 mm2
                  A 002 546 01 41    ブルー        3.5〜8.0 mm2
                  A 002 546 11 41    イエロー        7.5〜12.0 mm2
スタック・コネクタ:   A 002 546 13 41                  0.5 mm2
                  A 002 546 14 41                  0.8 mm2
                  A 002 546 15 41                  1.3 mm2
                  A 002 546 16 41                  2.0 mm2
 		NB
98 A 168 545 30 28
ハウジング
シャットオフ・バルブ

ﾌｯﾄﾉｰﾄ解説
[011]
ｴﾝｼﾞﾝNo.以前: 50 318136
さらに50 500571にも取り付けられています。
 		001
101 A 009 545 81 26
コンタクト・ソケット

これに変更 A 000 540 38 05 		-
101 A 000 540 38 05
電気ケーブル
コンタクト修理方法
0.75 MM2

ﾌｯﾄﾉｰﾄ解説
[774]
コネクタは、接続されている全ケーブルの直径に合わせて                                     注文しなければならない。リペア・インストラクション、WIS を参照
ハンダ付けスリーブ:   A 001 546 99 41    グリーン       0.7〜2.4 mm2
                  A 002 546 00 41    レッド         2.0〜4.0 mm2
                  A 002 546 01 41    ブルー        3.5〜8.0 mm2
                  A 002 546 11 41    イエロー        7.5〜12.0 mm2
スタック・コネクタ:   A 002 546 13 41                  0.5 mm2
                  A 002 546 14 41                  0.8 mm2
                  A 002 546 15 41                  1.3 mm2
                  A 002 546 16 41                  2.0 mm2
 		NB
107 A 168 545 29 28
ハウジング
インテーク・パイプ・ヒータ 		001
116 A 168 545 27 28
ハウジング
ハイ・プレッシャ・ポンプ 		001
119 A 000 540 38 05
電気ケーブル
コンタクト修理方法
0.75 MM2

ﾌｯﾄﾉｰﾄ解説
[774]
コネクタは、接続されている全ケーブルの直径に合わせて                                     注文しなければならない。リペア・インストラクション、WIS を参照
ハンダ付けスリーブ:   A 001 546 99 41    グリーン       0.7〜2.4 mm2
                  A 002 546 00 41    レッド         2.0〜4.0 mm2
                  A 002 546 01 41    ブルー        3.5〜8.0 mm2
                  A 002 546 11 41    イエロー        7.5〜12.0 mm2
スタック・コネクタ:   A 002 546 13 41                  0.5 mm2
                  A 002 546 14 41                  0.8 mm2
                  A 002 546 15 41                  1.3 mm2
                  A 002 546 16 41                  2.0 mm2
 		NB
125 A 168 545 25 28
ハウジング
レール・プレッシャ・センサ 		001
128 A 009 545 81 26
コンタクト・ソケット

これに変更 A 000 540 38 05 		-
128 A 000 540 38 05
電気ケーブル
コンタクト修理方法
0.75 MM2

ﾌｯﾄﾉｰﾄ解説
[774]
コネクタは、接続されている全ケーブルの直径に合わせて                                     注文しなければならない。リペア・インストラクション、WIS を参照
ハンダ付けスリーブ:   A 001 546 99 41    グリーン       0.7〜2.4 mm2
                  A 002 546 00 41    レッド         2.0〜4.0 mm2
                  A 002 546 01 41    ブルー        3.5〜8.0 mm2
                  A 002 546 11 41    イエロー        7.5〜12.0 mm2
スタック・コネクタ:   A 002 546 13 41                  0.5 mm2
                  A 002 546 14 41                  0.8 mm2
                  A 002 546 15 41                  1.3 mm2
                  A 002 546 16 41                  2.0 mm2
 		NB
132 A 168 540 11 81
プラグ
セパレーション・ポイント
TO A 690 540 01 09
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: KL5
ｺｰﾄﾞ日付指定名称
[KL5]ｺｰﾄﾞ名称がありません
 		001
133 A 034 545 65 28
コンタクト・ピン

これに変更 A 000 540 24 05
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: KL5
ｺｰﾄﾞ日付指定名称
[KL5]ｺｰﾄﾞ名称がありません
 		-
133 A 000 540 24 05
電気ケーブル
コンタクト修理方法
0.75 MM2

ﾌｯﾄﾉｰﾄ解説
[774]
コネクタは、接続されている全ケーブルの直径に合わせて                                     注文しなければならない。リペア・インストラクション、WIS を参照
ハンダ付けスリーブ:   A 001 546 99 41    グリーン       0.7〜2.4 mm2
                  A 002 546 00 41    レッド         2.0〜4.0 mm2
                  A 002 546 01 41    ブルー        3.5〜8.0 mm2
                  A 002 546 11 41    イエロー        7.5〜12.0 mm2
スタック・コネクタ:   A 002 546 13 41                  0.5 mm2
                  A 002 546 14 41                  0.8 mm2
                  A 002 546 15 41                  1.3 mm2
                  A 002 546 16 41                  2.0 mm2
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: KL5
ｺｰﾄﾞ日付指定名称
[KL5]ｺｰﾄﾞ名称がありません
 		NB
134 A 210 540 20 81
ハウジング
水温センサ 		001
134 A 210 540 20 81
ハウジング
燃料温度センサ 		001
135 A 202 540 71 81
クラッチ
エアコン・コンプレッサ 		001
136 A 000 540 32 05
ライン
コンタクト修理方法
1.0 MM2

ﾌｯﾄﾉｰﾄ解説
[774]
コネクタは、接続されている全ケーブルの直径に合わせて                                     注文しなければならない。リペア・インストラクション、WIS を参照
ハンダ付けスリーブ:   A 001 546 99 41    グリーン       0.7〜2.4 mm2
                  A 002 546 00 41    レッド         2.0〜4.0 mm2
                  A 002 546 01 41    ブルー        3.5〜8.0 mm2
                  A 002 546 11 41    イエロー        7.5〜12.0 mm2
スタック・コネクタ:   A 002 546 13 41                  0.5 mm2
                  A 002 546 14 41                  0.8 mm2
                  A 002 546 15 41                  1.3 mm2
                  A 002 546 16 41                  2.0 mm2
 		NB
137 A 008 545 55 26
コンタクト・ソケット

これに変更 A 000 540 46 05 		-
137 A 000 540 46 05
電気ケーブル
コンタクト修理方法
0.75 MM2

ﾌｯﾄﾉｰﾄ解説
[774]
コネクタは、接続されている全ケーブルの直径に合わせて                                     注文しなければならない。リペア・インストラクション、WIS を参照
ハンダ付けスリーブ:   A 001 546 99 41    グリーン       0.7〜2.4 mm2
                  A 002 546 00 41    レッド         2.0〜4.0 mm2
                  A 002 546 01 41    ブルー        3.5〜8.0 mm2
                  A 002 546 11 41    イエロー        7.5〜12.0 mm2
スタック・コネクタ:   A 002 546 13 41                  0.5 mm2
                  A 002 546 14 41                  0.8 mm2
                  A 002 546 15 41                  1.3 mm2
                  A 002 546 16 41                  2.0 mm2
 		NB
140 A 019 545 54 28
ハウジング
グロー・プラグ 		004
143 A 003 545 26 26
コンタクト・ソケット
4.0 MM 		NB
146 A 210 540 21 81
クラッチ
オイル・センサ 		001
147 A 220 540 06 81
ハウジング
プレッシャ・センサ
TO 6905400109;9015403707,4907
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: KL5
ｺｰﾄﾞ日付指定名称
[KL5]ｺｰﾄﾞ名称がありません
 		001
149 A 008 545 63 26
コンタクト・ソケット

これに変更 A 000 540 25 05 		-
149 A 000 540 25 05
電気ケーブル
コンタクト修理方法
0.5 MM2

ﾌｯﾄﾉｰﾄ解説
[774]
コネクタは、接続されている全ケーブルの直径に合わせて                                     注文しなければならない。リペア・インストラクション、WIS を参照
ハンダ付けスリーブ:   A 001 546 99 41    グリーン       0.7〜2.4 mm2
                  A 002 546 00 41    レッド         2.0〜4.0 mm2
                  A 002 546 01 41    ブルー        3.5〜8.0 mm2
                  A 002 546 11 41    イエロー        7.5〜12.0 mm2
スタック・コネクタ:   A 002 546 13 41                  0.5 mm2
                  A 002 546 14 41                  0.8 mm2
                  A 002 546 15 41                  1.3 mm2
                  A 002 546 16 41                  2.0 mm2
 		NB
149 A 008 545 63 26
コンタクト・ソケット

これに変更 A 000 540 25 05
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: KL5
ｺｰﾄﾞ日付指定名称
[KL5]ｺｰﾄﾞ名称がありません
 		-
149 A 000 540 25 05
電気ケーブル
コンタクト修理方法
0.5 MM2

ﾌｯﾄﾉｰﾄ解説
[774]
コネクタは、接続されている全ケーブルの直径に合わせて                                     注文しなければならない。リペア・インストラクション、WIS を参照
ハンダ付けスリーブ:   A 001 546 99 41    グリーン       0.7〜2.4 mm2
                  A 002 546 00 41    レッド         2.0〜4.0 mm2
                  A 002 546 01 41    ブルー        3.5〜8.0 mm2
                  A 002 546 11 41    イエロー        7.5〜12.0 mm2
スタック・コネクタ:   A 002 546 13 41                  0.5 mm2
                  A 002 546 14 41                  0.8 mm2
                  A 002 546 15 41                  1.3 mm2
                  A 002 546 16 41                  2.0 mm2
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: KL5
ｺｰﾄﾞ日付指定名称
[KL5]ｺｰﾄﾞ名称がありません
 		NB
150 A 220 540 28 81
ソケット
ウォータ・セパレータ
TO A 690 540 01 09
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: KL5
ｺｰﾄﾞ日付指定名称
[KL5]ｺｰﾄﾞ名称がありません
 		001
151 A 000 540 24 05
電気ケーブル
コンタクト修理方法
0,75 MM2

ﾌｯﾄﾉｰﾄ解説
[774]
コネクタは、接続されている全ケーブルの直径に合わせて                                     注文しなければならない。リペア・インストラクション、WIS を参照
ハンダ付けスリーブ:   A 001 546 99 41    グリーン       0.7〜2.4 mm2
                  A 002 546 00 41    レッド         2.0〜4.0 mm2
                  A 002 546 01 41    ブルー        3.5〜8.0 mm2
                  A 002 546 11 41    イエロー        7.5〜12.0 mm2
スタック・コネクタ:   A 002 546 13 41                  0.5 mm2
                  A 002 546 14 41                  0.8 mm2
                  A 002 546 15 41                  1.3 mm2
                  A 002 546 16 41                  2.0 mm2
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: KL5
ｺｰﾄﾞ日付指定名称
[KL5]ｺｰﾄﾞ名称がありません
 		NB
155 A 210 440 05 81
ソケット・スリーブ・ハウジング

これに変更 A 210 440 03 81 		-
155 A 210 440 03 81
クラッチ
グロー・システム 		001
158 A 006 545 46 26
コンタクト・ソケット
1.0-2.5 MM 		NB
161 A 000 545 46 80
ガスケット NB
176 A 168 545 30 28
ハウジング
クランクシャフト・ポジション・センサ 		001
179 A 009 545 81 26
コンタクト・ソケット

これに変更 A 000 540 38 05 		-
179 A 000 540 38 05
電気ケーブル
コンタクト修理方法
0.75 MM2

ﾌｯﾄﾉｰﾄ解説
[774]
コネクタは、接続されている全ケーブルの直径に合わせて                                     注文しなければならない。リペア・インストラクション、WIS を参照
ハンダ付けスリーブ:   A 001 546 99 41    グリーン       0.7〜2.4 mm2
                  A 002 546 00 41    レッド         2.0〜4.0 mm2
                  A 002 546 01 41    ブルー        3.5〜8.0 mm2
                  A 002 546 11 41    イエロー        7.5〜12.0 mm2
スタック・コネクタ:   A 002 546 13 41                  0.5 mm2
                  A 002 546 14 41                  0.8 mm2
                  A 002 546 15 41                  1.3 mm2
                  A 002 546 16 41                  2.0 mm2
 		NB
185 A 168 545 30 28
ハウジング
プレッシャ・コントロール・バルブ 		001
188 A 009 545 81 26
コンタクト・ソケット

これに変更 A 000 540 38 05 		-
188 A 000 540 38 05
電気ケーブル
コンタクト修理方法
0.75 MM2

ﾌｯﾄﾉｰﾄ解説
[774]
コネクタは、接続されている全ケーブルの直径に合わせて                                     注文しなければならない。リペア・インストラクション、WIS を参照
ハンダ付けスリーブ:   A 001 546 99 41    グリーン       0.7〜2.4 mm2
                  A 002 546 00 41    レッド         2.0〜4.0 mm2
                  A 002 546 01 41    ブルー        3.5〜8.0 mm2
                  A 002 546 11 41    イエロー        7.5〜12.0 mm2
スタック・コネクタ:   A 002 546 13 41                  0.5 mm2
                  A 002 546 14 41                  0.8 mm2
                  A 002 546 15 41                  1.3 mm2
                  A 002 546 16 41                  2.0 mm2
 		NB
190 A 007 545 56 26
ハウジング
エンジン・ケーブル・ハーネス・コネクタ
X209 		001
192 A 007 545 51 26
ソケット・スリーブ
0.75 MM2 		NB
194 A 001 545 27 83
スプラッシュ・シールド 001
200 A 000 150 12 15
ケーブル・チューブ 001
201 A 001 546 99 41
ターミナル・ブロック
グリーン
0.7-2.4 MM2 		NB
201 A 002 546 00 41
ターミナル・ブロック
レッド
2.0-4.0 MM2 		NB
201 A 002 546 01 41
ターミナル・ブロック
青
3.5-8.0 MM2 		NB
201 A 002 546 11 41
ターミナル・ブロック
イエロー
7.5-12.0 MM2 		NB
202 A 002 546 13 41
ターミナル・ブロック
0.5 MM2 		NB
202 A 002 546 14 41
ターミナル・ブロック
0.8 MM2 		NB
202 A 002 546 15 41
ターミナル・ブロック
1.3 MM2 		NB
202 A 002 546 16 41
ターミナル・ブロック
2.0 MM2 		NB
203 A 001 997 83 90
連結ピース
280MM 		NB
203 A 901 997 01 90
結束バンド NB
204 A 650 997 00 90
バインダ NB
221 A 001 990 79 22
ボルト

これに変更 N 000000 001114 		-
221 N 000000 001114
6角丸頭ボルト
シリンダ・ヘッド・カバーに取り付けるブラケット 		001
257 A 005 997 62 90
結束バンド NB
