V6 ディーゼル・エンジン OM642 D 30
642.920 => OM642

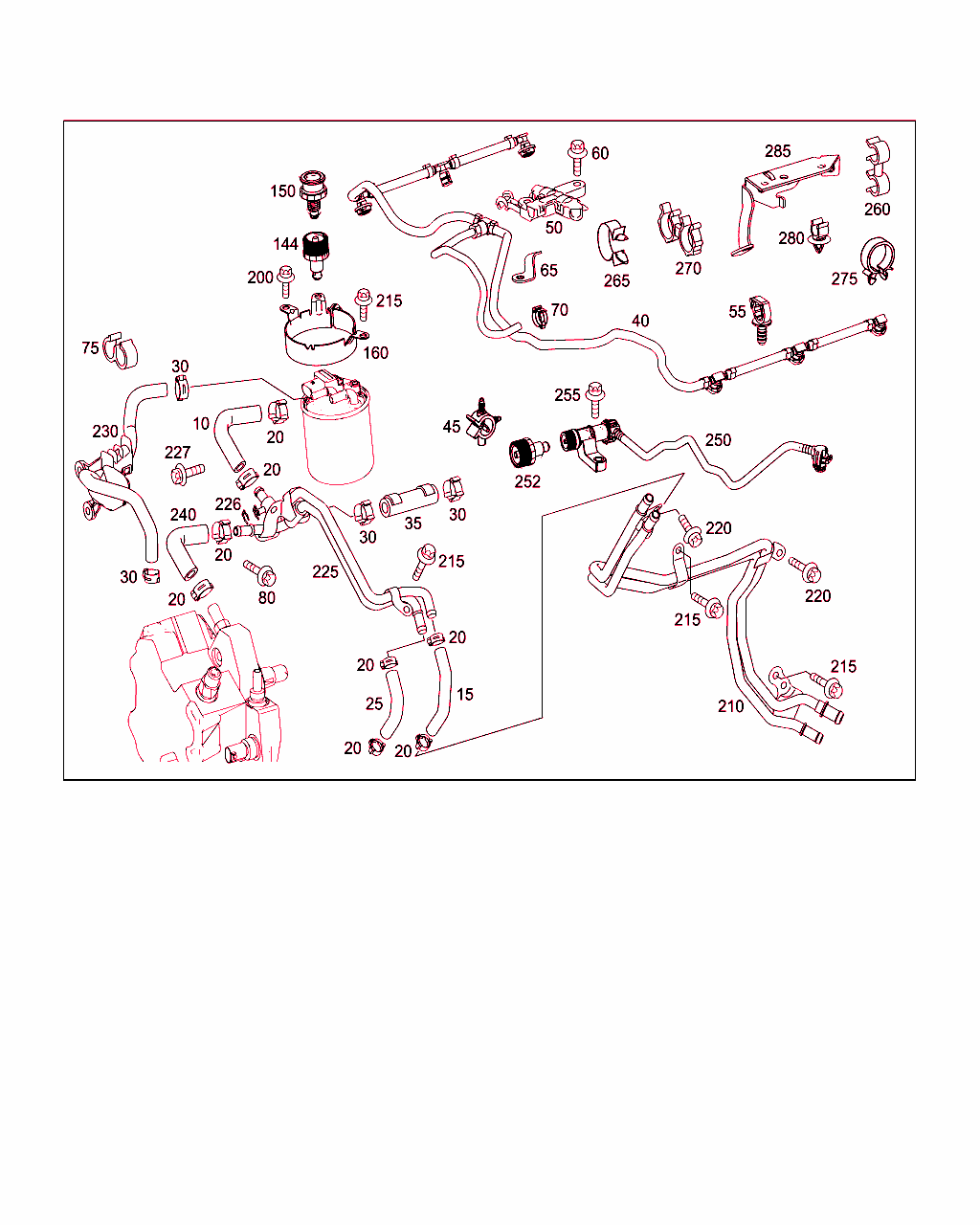

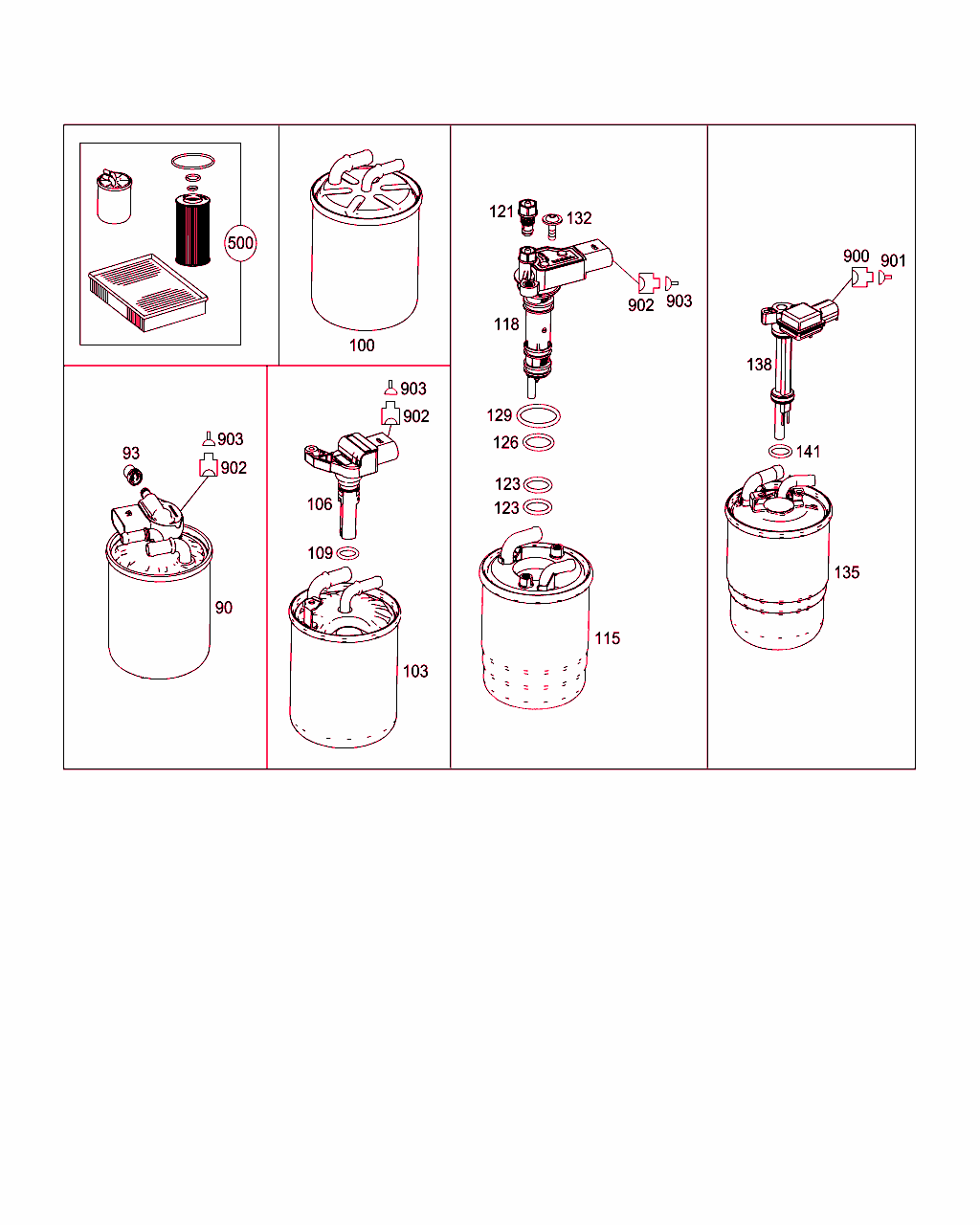

Schema

B07110000028.150713

[image]

B07110000032.150325

[image]
x 番号 部品番号 名称/補足ｲﾝﾌｫﾒｰｼｮﾝ 数 ﾊﾞｰｼﾞｮﾝ
10 A 642 078 12 81
ホース
フィード、セパレーション・ポイントからフィルタへ 		001
15 A 642 078 19 81
ホース
フィード、タンクからのフューエル・ラインおよびフィルタへのラインのあいだ 		001
20 A 004 997 20 90
ホース・クランプ
フューエル・ライン固定用ツール
14.5-15.5 MM 		NB
25 A 642 078 20 81
ホース
リターン、高圧ポンプからのラインおよびタンクへのラインのあいだ 		001
30 A 006 997 18 90
ホース・クランプ
フューエル・ライン固定用ツール
13-14.5 MM 		NB
35 A 642 078 14 81
フューエル・ホース
フューエル・タンクへのバルブ

これに変更 A 642 078 21 81 		001
35 A 642 078 21 81
フューエル・ホース
フューエル・タンクへのバルブ 		001
40 A 642 070 13 32
ライン

[015]まで ｴﾝｼﾞﾝ: 40137621 => まで 日付: 31/01/2006 除外したﾓﾃﾞﾙｲﾔｰ: M40081387
 		001
40 A 642 070 30 32
オイル・ライン

これに変更 A 642 070 19 32

[016]から ｴﾝｼﾞﾝ: 40137622 => から 日付: 31/01/2006 除外したﾓﾃﾞﾙｲﾔｰ: P 40081387
 		001
40 A 642 070 19 32
オイル・ライン

これに変更 A 642 070 55 32

[016]から ｴﾝｼﾞﾝ: 40137622 => から 日付: 31/01/2006 除外したﾓﾃﾞﾙｲﾔｰ: P 40081387
 		001
40 A 642 070 55 32
オイル・ライン

[016]から ｴﾝｼﾞﾝ: 40137622 => から 日付: 31/01/2006 除外したﾓﾃﾞﾙｲﾔｰ: P 40081387
 		001
45 A 000 995 66 65
拡張式スペーサ
ライン固定用ツール 		001
50 A 642 078 03 41
ホルダー
オーバフロー・オイル・ライン 		001
60 N 000000 001117
6角丸頭ボルト
シリンダ・ヘッドに取り付けるオーバフロー・オイル・ライン
M6X23 		002
65 A 642 078 01 41
ホルダー 001
70 A 000 995 74 35
ホース・クランプ
フューエル・ライン固定用ツール 		001
80 N 910143 006001
6角丸頭ボルト
ブースト・エア・クロス・パイプに取り付ける フューエル・ホース
M6X16 		001
100 A 646 092 05 01
フューエルフィルタ
ヒータ・エレメントおよびウォータ・レベル・センサなし

ﾌｯﾄﾉｰﾄ解説
[017]
注意! 必ず注文前に車両に取り付けられている部品番号を確認します。
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: -U41-U43-U83
ｺｰﾄﾞ日付指定名称
[U41]20050816燃料ウォータ・セパレータおよびルブリケーション・パッケージ
20060427燃料ウォータ・セパレータおよびルブリケーション・パッケージ
[U43]19960926ラゲッジ・ルーム・サイド・ネット
20070322ディーゼル - エミッション・コントロール BLUETEC NSK
[U83]20070329ディーゼル・エミッション・コントロール、BLUETEC NSK PLUS
 		001
135 A 642 092 01 01
フューエルフィルタ
ウォータ・レベル・センサ用、中央

ﾌｯﾄﾉｰﾄ解説
[017]
注意! 必ず注文前に車両に取り付けられている部品番号を確認します。
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: U41
ｺｰﾄﾞ日付指定名称
[U41]20050816燃料ウォータ・セパレータおよびルブリケーション・パッケージ
20060427燃料ウォータ・セパレータおよびルブリケーション・パッケージ
 		001
135 A 642 092 01 01
フューエルフィルタ
ウォータ・レベル・センサ用、中央

ﾌｯﾄﾉｰﾄ解説
[017]
注意! 必ず注文前に車両に取り付けられている部品番号を確認します。
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: U43/U83
ｺｰﾄﾞ日付指定名称
[U43]19960926ラゲッジ・ルーム・サイド・ネット
20070322ディーゼル - エミッション・コントロール BLUETEC NSK
[U83]20070329ディーゼル・エミッション・コントロール、BLUETEC NSK PLUS
 		001
138 A 000 153 95 13
スイッチ
ウォータ・レベル・センサ

ﾌｯﾄﾉｰﾄ解説
[018]
必ず同時に注文します: 1X A 611 078 00 71、1X A 015 997 07 45、2X A 001 984 55 29
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: U41
ｺｰﾄﾞ日付指定名称
[U41]20050816燃料ウォータ・セパレータおよびルブリケーション・パッケージ
20060427燃料ウォータ・セパレータおよびルブリケーション・パッケージ
 		001
138 A 000 153 95 13
スイッチ
ウォータ・レベル・センサ

ﾌｯﾄﾉｰﾄ解説
[018]
必ず同時に注文します: 1X A 611 078 00 71、1X A 015 997 07 45、2X A 001 984 55 29
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: U43/U83
ｺｰﾄﾞ日付指定名称
[U43]19960926ラゲッジ・ルーム・サイド・ネット
20070322ディーゼル - エミッション・コントロール BLUETEC NSK
[U83]20070329ディーゼル・エミッション・コントロール、BLUETEC NSK PLUS
 		001
141 A 015 997 07 45
Oリング
ウォータ・レベル・センサ
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: U41
ｺｰﾄﾞ日付指定名称
[U41]20050816燃料ウォータ・セパレータおよびルブリケーション・パッケージ
20060427燃料ウォータ・セパレータおよびルブリケーション・パッケージ
 		002
141 A 015 997 07 45
Oリング
ウォータ・レベル・センサ
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: U43/U83
ｺｰﾄﾞ日付指定名称
[U43]19960926ラゲッジ・ルーム・サイド・ネット
20070322ディーゼル - エミッション・コントロール BLUETEC NSK
[U83]20070329ディーゼル・エミッション・コントロール、BLUETEC NSK PLUS
 		002
144 A 611 078 00 71
ボルト
ウォータ・ドレン
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: U41
ｺｰﾄﾞ日付指定名称
[U41]20050816燃料ウォータ・セパレータおよびルブリケーション・パッケージ
20060427燃料ウォータ・セパレータおよびルブリケーション・パッケージ
 		001
144 A 611 078 00 71
ボルト
ウォータ・ドレン
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: U43/U83
ｺｰﾄﾞ日付指定名称
[U43]19960926ラゲッジ・ルーム・サイド・ネット
20070322ディーゼル - エミッション・コントロール BLUETEC NSK
[U83]20070329ディーゼル・エミッション・コントロール、BLUETEC NSK PLUS
 		001
160 A 642 092 00 40
ホルダー
フューエル・フィルタ 		001
200 N 000000 001116
6角丸頭ボルト
フューエル・フィルタをブースト・エア・ディストリビュータ・ラインに
M6X19 		002
210 A 642 070 76 32
フューエル・ライン
フューエル・タンクからセパレーション・ポイントへ 		001 R
210 A 642 070 69 32
フューエル・ライン
フューエル・タンクからセパレーション・ポイントへ

♦ 以下から選択できます A 642 070 06 32 		001 L
210 A 642 070 06 32
ライン
フューエル・タンクからセパレーション・ポイントへ

♦ 以下から選択できます A 642 070 69 32 		001 L
215 N 000000 001114
6角丸頭ボルト
シリンダ・ヘッドに取り付けるフューエル・ライン
M6X15 		003
215 N 000000 001114
6角丸頭ボルト
シリンダ・ヘッド・カバーに取り付けるフューエル・ライン
M6X15 		001
215 N 000000 001114
6角丸頭ボルト
フューエル・フィルタをブースト・エア・ディストリビュータ・ラインに
M6X15 		001
215 N 000000 001114
6角丸頭ボルト
ブースト・エア・ディストリビュータに取り付けるフューエル・ライン
M6X15 		001
220 N 910143 006000
6角丸頭ボルト
シリンダ・ヘッド・カバーに取り付けるフューエル・ライン
M6X12 		001
220 N 910143 006000
6角丸頭ボルト
ブースト・エア・ディストリビュータに取り付けるフューエル・ライン
M6X12 		001
225 A 642 070 01 32
フューエル・ライン
フィルタ用セパレーション・ポイント

[015]まで ｴﾝｼﾞﾝ: 40137621 => まで 日付: 31/01/2006 除外したﾓﾃﾞﾙｲﾔｰ: M40081387
 		001
225 A 642 070 27 32
インテーク・ライン
フィルタ用セパレーション・ポイント

[016]から ｴﾝｼﾞﾝ: 40137622 => から 日付: 31/01/2006 除外したﾓﾃﾞﾙｲﾔｰ: P 40081387
 		001
226 A 001 991 58 70
スプリング・クリップ 001
230 A 642 070 02 81
ライン
フューエル・フィルタからハイ・プレッシャ・ポンプへ 		001
240 A 642 078 20 81
ホース
リターン、高圧ポンプおよびフューエル・ラインのあいだ

これに変更 A 642 078 13 81

ﾌｯﾄﾉｰﾄ解説
[006]
次のエンジン以前の場合は、旧部品番号を使用します。

[019]まで ｴﾝｼﾞﾝ: 41441386 => まで 日付: 08/04/2013
 		001
240 A 642 078 13 81
フューエル・ホース
リターン、高圧ポンプおよびフューエル・ラインのあいだ 		001
900 A 220 540 28 81
ソケット
ウォータ・レベル・センサ
3-PIN; MQS;B76; TO A 000 153 95 13 		001
901 A 000 540 24 05
電気ケーブル
0.75 MM2 MQS

ﾌｯﾄﾉｰﾄ解説
[002]
コネクタは、接続するケーブルの直径に相応するものを一緒に注文しなくてはいけません。　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　
リペア・インストラクションは WIS を参照。　　　　　　
=================================================================================================
ハンダ付けコネクタ・スリーブ:                全ケーブルの直径:　　　　　　　　　　　　　　　　　
A 001 546 99 41    緑　　　　　　　　　　　　　　  0.7 -  2.4 MM2
A 002 546 00 41    赤　　　　　　　　　　　　　　  2.0 -  4.0 MM2
A 002 546 01 41    青　　　　　　　　　　　　　　  3.5 -  8.0 MM2
A 002 546 11 41    黄　　　　　　　　　　　　　　  7.5 - 12.0 MM2
突合せコネクタ:　　　　　　　
A 002 546 13 41                       0.5 MM2
A 002 546 14 41                       0.8 MM2
A 002 546 15 41                       1.3 MM2
A 002 546 16 41                       2.0 MM2
===================================================================================================
 		NB
901 A 000 545 69 80
ガスケット
1.4-1.9 MM 		NB
