一覧

V型6気筒ディーゼル・エンジン OM642 D30、左ハンドル車 REPO.
642.850 => OM642

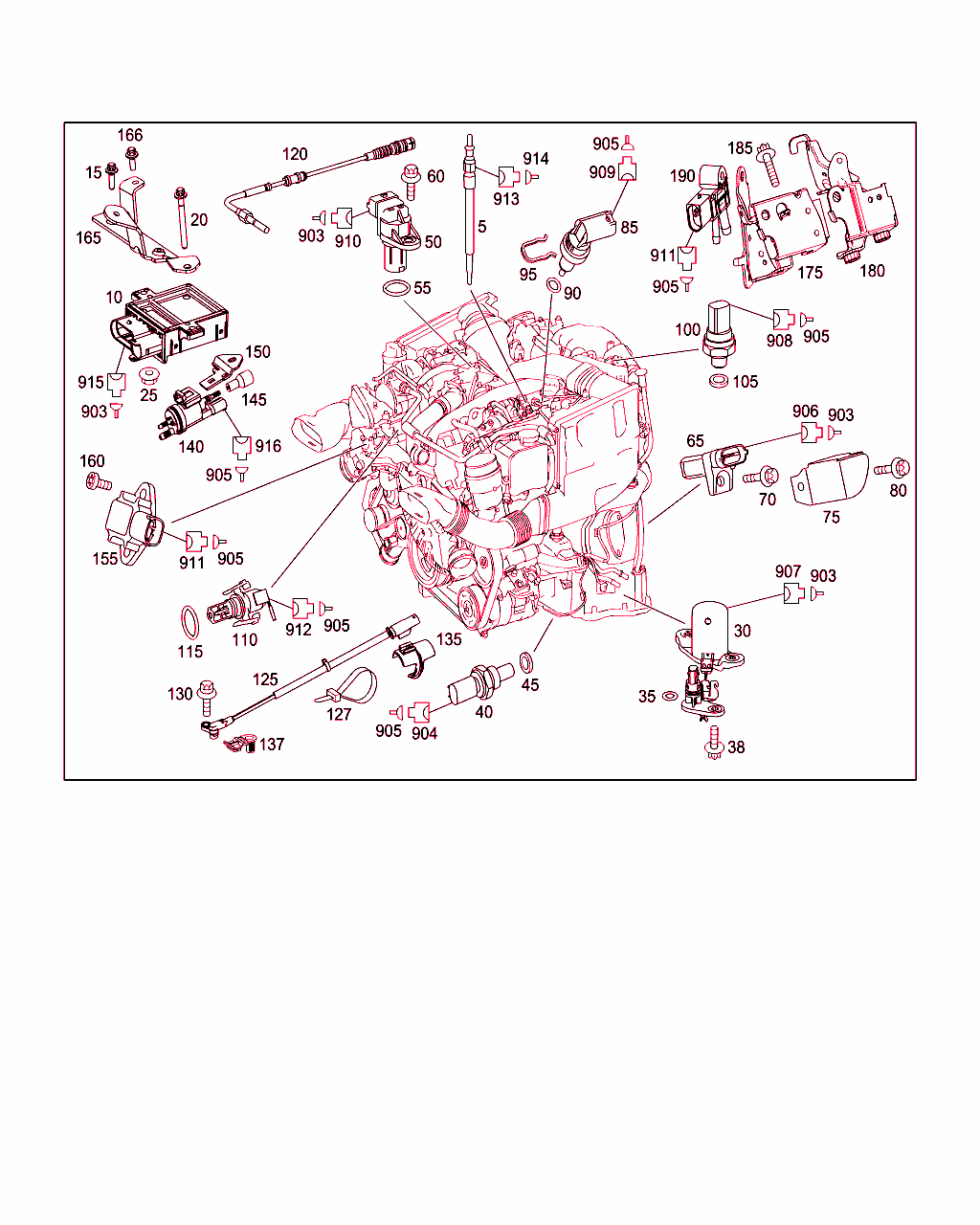

Schema

B15105000079.170216

[image]
x 番号 部品番号 名称/補足ｲﾝﾌｫﾒｰｼｮﾝ 数 ﾊﾞｰｼﾞｮﾝ
5 A 001 159 66 01
グロープラグ
セラミック仕様
M8

ﾌｯﾄﾉｰﾄ解説
[443]
STARPARTS部品でも入手可能です。注文時に「ES1 90」を記載してください。一部市場でのみ有効です。
 		006
10 A 642 153 22 79
コントロールユニット
予熱時間アウトプット・ステージ

ﾌｯﾄﾉｰﾄ解説
[004]
セラミック仕様グロー・プラグ用
 		001
25 N 910112 006001
ヘキサゴン・ナット
ブラケットに取り付けるコントロール・ユニット固定用ツール
M6 		001
30 A 001 153 13 32
充填レベル・スイッチ
オイル・レベル・センサ 		001
35 A 012 997 73 45
シールリング

[006]まで ｴﾝｼﾞﾝ: 41784727 => まで 日付: 05/11/2015
 		001
35 A 027 997 95 45
Oリング

[007]から ｴﾝｼﾞﾝ: 41784728 => から 日付: 05/11/2015
 		001
38 N 000000 001116
6角丸頭ボルト
オイル・レベル・センサをオイル・パンに
M6X19 		003
40 A 005 153 23 28
温度センサ
オイル温度センサ 		001
45 N 007603 014402
シールリング
温度センサ

これに変更 N 007603 014403

ﾌｯﾄﾉｰﾄ解説
[414]
旧部品は、今後取り付けられません　　　　　　　　　　　　　　　　　　　　　　　　　　　
 		001
45 N 007603 014403
シールリング
温度センサ 		001
50 A 005 153 13 28
ポジション・センサ
カムシャフト・スピード・センサ 		001
55 A 014 997 86 45
シールリング 001
60 N 000000 001116
6角丸頭ボルト
シリンダ・ヘッド・カバーに取り付けるカムシャフト・ポジション・センサ
M6X19 		001
65 A 642 905 00 00
ポジション・センサ
クランクシャフト・ポジション・センサ 		001
70 A 000 990 70 03
6角丸頭フィット・ボルト
シリンダ・ブロックに取り付けるセンサ 		001
75 A 642 016 01 24
シールド・プレート
クランクシャフト・ポジション・センサ
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: -494-U42
ｺｰﾄﾞ日付指定名称
[494]19951002カリフォルニア仕様
20060427米国仕様
[U42]20070423ディーゼル・エンジン排気ガス浄化 BLUETEC SCR 第1世代
 		001
85 A 099 905 37 00
温度センサ
クーラント・ノズルへ

これに変更 A 000 905 61 02

ﾌｯﾄﾉｰﾄ解説
[008]
次のエンジン以前の場合は、旧部品番号を使用します。

[009]まで ｴﾝｼﾞﾝ: 41789826 => まで 日付: 30/10/2015
 		001
85 A 000 905 61 02
温度センサ
クーラント・ノズルへ 		001
90 A 022 997 98 48
シールリング 001
95 A 008 988 91 78
クリップ 001
100 A 007 153 43 28
プレッシャ・センサ

[012]まで ｴﾝｼﾞﾝ: 41742718 => まで 日付: 15/07/2015
 		001
100 A 009 153 50 28
トランスデューサ

[013]から ｴﾝｼﾞﾝ: 41742719 => から 日付: 15/07/2015
 		001
100 A 009 153 52 28
トランスデューサ

[012]まで ｴﾝｼﾞﾝ: 41742718 => まで 日付: 15/07/2015
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: 460
ｺｰﾄﾞ日付指定名称
[460]19951002カナダ仕様車補助部品
20060522カナダ仕様
 		001
100 A 009 153 52 28
トランスデューサ

[012]まで ｴﾝｼﾞﾝ: 41742718 => まで 日付: 15/07/2015
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: 494
ｺｰﾄﾞ日付指定名称
[494]19951002カリフォルニア仕様
20060427米国仕様
 		001
100 A 009 153 52 28
トランスデューサ

[012]まで ｴﾝｼﾞﾝ: 41742718 => まで 日付: 15/07/2015
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: 804/805
ｺｰﾄﾞ日付指定名称
[804]19951002モデル・イヤー変更
20101020AEJ 23/1
[805]19951002モデル・イヤー変更
20110404AEJ 24/1
 		001
100 A 009 153 52 28
トランスデューサ

[013]から ｴﾝｼﾞﾝ: 41742719 => から 日付: 15/07/2015
[014]まで ｴﾝｼﾞﾝ: => まで 日付: 16/08/2016
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: 460/494
ｺｰﾄﾞ日付指定名称
[460]19951002カナダ仕様車補助部品
20060522カナダ仕様
[494]19951002カリフォルニア仕様
20060427米国仕様
 		001
100 A 000 905 27 06
プレッシャ・センサ

[015]から ｴﾝｼﾞﾝ: => から 日付: 16/08/2016
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: 460/494
ｺｰﾄﾞ日付指定名称
[460]19951002カナダ仕様車補助部品
20060522カナダ仕様
[494]19951002カリフォルニア仕様
20060427米国仕様
 		001
105 N 007603 012100
シールリング
12X16-AL 		001
110 A 651 153 00 28
温度センサ
インテーク・エア・スロットル 		001
115 A 601 997 04 48
シールリング
11X2 		001
120 A 008 153 36 28
温度センサ
マニホールド内の排気ガス温度測定
B19/11

これに変更 A 000 905 51 05

ﾌｯﾄﾉｰﾄ解説
[008]
次のエンジン以前の場合は、旧部品番号を使用します。

[017]まで ｴﾝｼﾞﾝ: 41726007 => まで 日付: 08/06/2015
 		001
120 A 000 905 51 05
温度センサ
マニホールド内の排気ガス温度測定
B19/11 		001
120 A 007 153 81 28
温度センサ
EGR温度センサ
B16/14

これに変更 A 000 905 42 05

ﾌｯﾄﾉｰﾄ解説
[008]
次のエンジン以前の場合は、旧部品番号を使用します。

[018]まで ｴﾝｼﾞﾝ: 41726007 => まで 日付: 11/09/2015
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: 460/494
ｺｰﾄﾞ日付指定名称
[460]19951002カナダ仕様車補助部品
20060522カナダ仕様
[494]19951002カリフォルニア仕様
20060427米国仕様
 		001
120 A 000 905 42 05
温度センサ
EGR温度センサ
B16/14
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: 460/494
ｺｰﾄﾞ日付指定名称
[460]19951002カナダ仕様車補助部品
20060522カナダ仕様
[494]19951002カリフォルニア仕様
20060427米国仕様
 		001
125 A 001 153 15 32
フラップ・スイッチ
リミット・スイッチ
B96/1

[019]まで ｴﾝｼﾞﾝ: 41702452 => まで 日付: 19/02/2015
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: -806+460/-806+494
ｺｰﾄﾞ日付指定名称
[806]19951002モデル・イヤー変更
20121214AEJ 25/1
[460]19951002カナダ仕様車補助部品
20060522カナダ仕様
[494]19951002カリフォルニア仕様
20060427米国仕様
 		001
125 A 000 905 50 04
ポジション・センサ
リミット・スイッチ
B96/1

[020]から ｴﾝｼﾞﾝ: 41702453 => から 日付: 19/02/2015
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: -806+460/-806+494
ｺｰﾄﾞ日付指定名称
[806]19951002モデル・イヤー変更
20121214AEJ 25/1
[460]19951002カナダ仕様車補助部品
20060522カナダ仕様
[494]19951002カリフォルニア仕様
20060427米国仕様
 		001
127 A 901 997 02 90
ケーブル・ストラップ
リミット・スイッチ
4.6 X 200 MM
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: 460/494/498
ｺｰﾄﾞ日付指定名称
[460]19951002カナダ仕様車補助部品
20060522カナダ仕様
[494]19951002カリフォルニア仕様
20060427米国仕様
[498]19951002日本仕様
20071025日本仕様
 		001
130 N 910142 006000
6角丸頭ボルト
スイッチ固定用ツール
M6X12
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: 460/494/498
ｺｰﾄﾞ日付指定名称
[460]19951002カナダ仕様車補助部品
20060522カナダ仕様
[494]19951002カリフォルニア仕様
20060427米国仕様
[498]19951002日本仕様
20071025日本仕様
 		001
135 A 642 150 07 73
ホルダー
リミット・スイッチ
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: 494/460
ｺｰﾄﾞ日付指定名称
[494]19951002カリフォルニア仕様
20060427米国仕様
[460]19951002カナダ仕様車補助部品
20060522カナダ仕様
 		001
150 A 642 141 12 40
ホルダー
EGR スイッチオーバ・バルブ 		001
155 A 006 153 99 28
プレッシャ・センサ
ブースト・エア・クロス・パイプ内のブースト・プレッシャ用
300 KPA 		001
160 A 005 990 25 12
プラスチック用平頭ボルト
プレッシャ・センサ固定用ツール 		002
175 A 642 010 04 40
ホルダー
温度センサ

[021]まで ｴﾝｼﾞﾝ: 40904579 => まで 日付: 03/11/2009
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: -498-U42
ｺｰﾄﾞ日付指定名称
[498]19951002日本仕様
20071025日本仕様
[U42]20070423ディーゼル・エンジン排気ガス浄化 BLUETEC SCR 第1世代
 		001
180 A 642 010 11 40
ホルダー
温度センサ

[021]まで ｴﾝｼﾞﾝ: 40904579 => まで 日付: 03/11/2009
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: 494+U42
ｺｰﾄﾞ日付指定名称
[494]19951002カリフォルニア仕様
20060427米国仕様
[U42]20070423ディーゼル・エンジン排気ガス浄化 BLUETEC SCR 第1世代
 		001
180 A 642 010 10 40
ホルダー
温度センサ

[022]から ｴﾝｼﾞﾝ: 40904580 => から 日付: 03/11/2009
 		001
180 A 642 010 10 40
ホルダー
温度センサ

[022]から ｴﾝｼﾞﾝ: 40904580 => から 日付: 03/11/2009
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: U42
ｺｰﾄﾞ日付指定名称
[U42]20070423ディーゼル・エンジン排気ガス浄化 BLUETEC SCR 第1世代
 		001
180 A 642 010 10 40
ホルダー
温度センサ

[022]から ｴﾝｼﾞﾝ: 40904580 => から 日付: 03/11/2009
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: 460+U42/494+U42
ｺｰﾄﾞ日付指定名称
[460]19951002カナダ仕様車補助部品
20060522カナダ仕様
[U42]20070423ディーゼル・エンジン排気ガス浄化 BLUETEC SCR 第1世代
[494]19951002カリフォルニア仕様
20060427米国仕様
 		001
185 N 000000 001117
6角丸頭ボルト
ブラケット固定用ツール
M6X23 		002
185 N 000000 001117
6角丸頭ボルト
ブラケット固定用ツール
M6X23
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: U42
ｺｰﾄﾞ日付指定名称
[U42]20070423ディーゼル・エンジン排気ガス浄化 BLUETEC SCR 第1世代
 		002
190 A 006 153 95 28
プレッシャ・センサ
差圧
112 KPA

これに変更 A 642 905 01 00
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: 460/494/828/926
ｺｰﾄﾞ日付指定名称
[460]19951002カナダ仕様車補助部品
20060522カナダ仕様
[494]19951002カリフォルニア仕様
20060427米国仕様
[828]19951002エミッション・コントロール (KAT) - 廃止
20080926触媒コーティング除去
[926]19970909エミッション・コントロール、ユーロ 4 対策
20121214欧州公害規制「ユーロ4」技術によるエミッション・コントロール
 		001
190 A 642 905 01 00
プレッシャ・センサ
差圧
112 KPA
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: 460/494/828/926
ｺｰﾄﾞ日付指定名称
[460]19951002カナダ仕様車補助部品
20060522カナダ仕様
[494]19951002カリフォルニア仕様
20060427米国仕様
[828]19951002エミッション・コントロール (KAT) - 廃止
20080926触媒コーティング除去
[926]19970909エミッション・コントロール、ユーロ 4 対策
20121214欧州公害規制「ユーロ4」技術によるエミッション・コントロール
 		001
903 A 000 545 28 39
バンドル・シーリング
0.5-1.0 MM 		NB
903 A 001 545 50 80
ケーブル・シーリング
イエロー
0.22-1.0 MM2 		NB
903 A 000 545 71 80
シーリング・リング
ダーク・ブルー
1.1-2.1 MM 		NB
903 A 000 982 28 26
圧着ソケット・コンタクト
0.22-0.35 MM2 MLK1.2S 		NB
904 A 006 540 36 81
ソケット・ハウジング
オイル温度センサ
2-PIN MQS;B1 		001
905 A 000 545 68 80
ガスケット
イエロー
0.9-1.4 MM 		NB
905 A 000 540 23 05
電気ケーブル
0.5 MM2 MQS

ﾌｯﾄﾉｰﾄ解説
[023]
コネクタは、接続するケーブルの直径に相応するものを一緒に注文しなくてはいけません。　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　
リペア・インストラクションは WIS を参照。　　　　　　
=================================================================================================
ハンダ付けコネクタ・スリーブ:                全ケーブルの直径:　　　　　　　　　　　　　　　　　
A 001 546 99 41    緑　　　　　　　　　　　　　　  0.7 -  2.4 MM2
A 002 546 00 41    赤　　　　　　　　　　　　　　  2.0 -  4.0 MM2
A 002 546 01 41    青　　　　　　　　　　　　　　  3.5 -  8.0 MM2
A 002 546 11 41    黄　　　　　　　　　　　　　　  7.5 - 12.0 MM2
突合せコネクタ:　　　　　　　
A 002 546 13 41                       0.5 MM2
A 002 546 14 41                       0.8 MM2
A 002 546 15 41                       1.3 MM2
A 002 546 16 41                       2.0 MM2
===================================================================================================
 		NB
905 A 000 540 24 05
電気ケーブル
0.75 MM2 MQS

ﾌｯﾄﾉｰﾄ解説
[023]
コネクタは、接続するケーブルの直径に相応するものを一緒に注文しなくてはいけません。　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　
リペア・インストラクションは WIS を参照。　　　　　　
=================================================================================================
ハンダ付けコネクタ・スリーブ:                全ケーブルの直径:　　　　　　　　　　　　　　　　　
A 001 546 99 41    緑　　　　　　　　　　　　　　  0.7 -  2.4 MM2
A 002 546 00 41    赤　　　　　　　　　　　　　　  2.0 -  4.0 MM2
A 002 546 01 41    青　　　　　　　　　　　　　　  3.5 -  8.0 MM2
A 002 546 11 41    黄　　　　　　　　　　　　　　  7.5 - 12.0 MM2
突合せコネクタ:　　　　　　　
A 002 546 13 41                       0.5 MM2
A 002 546 14 41                       0.8 MM2
A 002 546 15 41                       1.3 MM2
A 002 546 16 41                       2.0 MM2
===================================================================================================
 		NB
906 A 203 545 30 28
プラグ
クランクシャフト・ポジション・センサ
3-PIN SLK2.8;L5 		001
907 A 022 545 22 26
ソケット・スリーブ 001
908 A 005 540 39 81
クラッチ
3-PIN 		001
909 A 006 540 36 81
ソケット・ハウジング
クーラント温度センサ
2-PIN MQS;B11/4 		001
910 A 203 545 30 28
プラグ
カムシャフト・スピード・センサ
3-PIN SLK2.8;B6/1 		001
911 A 210 540 21 81
クラッチ
ブースト・エア・クロス・パイプのブースト・プレッシャ・センサ
3-PIN MQS 		001
912 A 006 540 36 81
ソケット・ハウジング
インテーク・エア・スロットル
2-PIN MQS;B17 		001
913 A 044 545 79 28
クラッチ
グロー・プラグ 		006
914 A 003 545 26 26
コンタクト・ソケット
0.35-4.0 MM2 RK4 		006
915 A 045 545 29 28
クラッチ
12 PIN 		001
916 A 210 540 20 81
ハウジング
スイッチオーバ・バルブ
2-PIN MQS;Y85 		001
