一覧

V 型 6 気筒ディーゼル・エンジン OM642 D30 左ハンドル車、再配置フレーム
642.826 => OM642

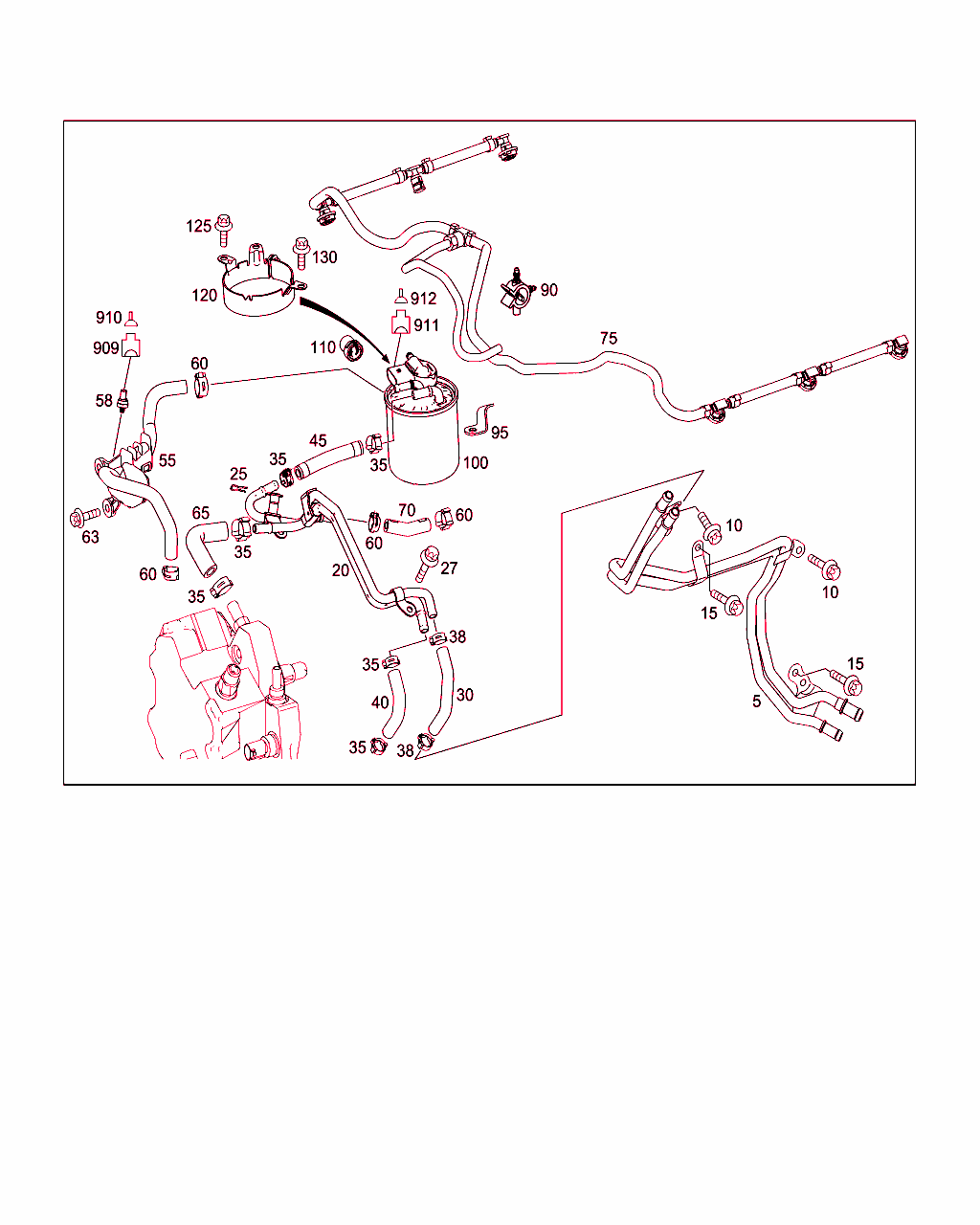

Schema

B07110000031.170816

[image]
x 番号 部品番号 名称/補足ｲﾝﾌｫﾒｰｼｮﾝ 数 ﾊﾞｰｼﾞｮﾝ
5 A 642 070 04 35
フューエル・ライン
フューエル・タンクからセパレーション・ポイントへ
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: 806
ｺｰﾄﾞ日付指定名称
[806]19951002モデル・イヤー変更
20121214AEJ 25/1
 		001
5 A 642 070 89 32
フューエル・ライン
フューエル・タンクからセパレーション・ポイントへ 		001
10 N 910143 006000
6角丸頭ボルト
シリンダ・ヘッド・カバーに取り付けるフューエル・ライン
M6X12 		001
15 N 910143 006000
6角丸頭ボルト
フューエル・ライン / クランク・ケース
M6X12 		003
20 A 642 070 59 32
フューエル・ライン
フィルタ用セパレーション・ポイント

これに変更 A 642 070 84 32 		001
20 A 642 070 84 32
フューエル・ライン

♦ 以下から選択できます A 642 070 06 00 		001
20 A 642 070 06 00
フューエル・ライン

♦ 以下から選択できます A 642 070 84 32 		001
20 A 642 070 07 35
フューエル・ライン
フィルタ用セパレーション・ポイント

これに変更 A 642 070 05 00 		001
20 A 642 070 05 00
フューエル・ライン
フィルタ用セパレーション・ポイント 		001
25 A 001 991 58 70
スプリング・クリップ 001
27 N 000000 001114
6角丸頭ボルト
シリンダ・ヘッドに取り付けるフューエル・ライン
M6X15 		001
27 N 000000 001114
6角丸頭ボルト
ブースト・エア・ディストリビュータに取り付けるフューエル・ライン
M6X15 		001
30 A 642 078 19 81
ホース
フィルタへのフィード 		001
35 A 004 997 20 90
ホース・クランプ
フューエル・フィード・ライン / フューエル・フィルタ
14.5-15.5 MM 		001
35 A 004 997 20 90
ホース・クランプ
フューエル・ラインに取り付けるフューエル・ホース
14.5-15.5 MM 		001
35 A 004 997 20 90
ホース・クランプ
フューエル・フィード・ライン / フューエル・ポンプ
14.5-15.5 MM 		001
35 A 004 997 20 90
ホース・クランプ
フューエル・ラインのホース
14.5-15.5 MM 		001
35 A 004 997 20 90
ホース・クランプ
フィード・ラインをセパレーション・ポイントに
14.5-15.5 MM 		002
38 A 004 997 20 90
ホース・クランプ
フィード・ライン固定部をフィード・ラインに
14.5-15.5 MM 		002
40 A 642 078 20 81
ホース
インジェクション・ポンプ用セパレーション・ポイント 		001
45 A 642 078 52 81
フューエル・ホース
フィルタ用セパレーション・ポイント

ﾌｯﾄﾉｰﾄ解説
[012]
モデル212には適用されません。
 		001
55 A 642 070 58 81
フューエル・ホース
フューエル・フィルタからハイ・プレッシャ・ポンプへ
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: 806/807
ｺｰﾄﾞ日付指定名称
[806]19951002モデル・イヤー変更
20121214AEJ 25/1
[807]19951002モデル・イヤー変更
20141106変更年16/1
 		001
55 A 642 070 61 81
フューエル・ホース
フューエル・フィルタからハイ・プレッシャ・ポンプへ
KRFTST.SCHLAUCH MIT DRUCKSENSOR 		001
58 A 004 542 16 18
プレッシャ・センサ 001
60 A 006 997 18 90
ホース・クランプ
フューエル・ホースをセパレーション・ポイントおよびコネクタ・ハウジングに
13-14.5 MM 		002
60 A 006 997 18 90
ホース・クランプ
フューエル・ホース / フューエル・フィルタ
13-14.5 MM 		001
60 A 006 997 18 90
ホース・クランプ
フューエル・ホース / フューエル・ポンプ
13-14.5 MM 		001
63 N 910143 006001
6角丸頭ボルト
ブースト・エア・クロス・パイプに取り付ける フューエル・ホース
M6X16 		001
65 A 642 078 13 81
フューエル・ホース
インジェクション・ポンプ用セパレーション・ポイント 		001
70 A 642 078 42 81
フューエル・ホース
フューエル・タンクへのバルブ 		001
75 A 642 070 78 32
オイル・ライン

これに変更 A 642 070 02 00

ﾌｯﾄﾉｰﾄ解説
[004]
次のエンジン以前の場合は、旧部品番号を使用します。

[013]まで ｴﾝｼﾞﾝ: 41875075 => まで 日付: 22/06/2016
 		001
75 A 642 070 78 32
オイル・ライン

ﾌｯﾄﾉｰﾄ解説
[002]
モデル292に適用外
 		001
75 A 642 070 02 00
オイル・ライン 001
90 A 000 995 66 65
拡張式スペーサ 001
95 A 642 078 02 41
ホルダー
オーバフロー・オイル・ラインをエンジン・ケーブル・ハーネスに 		001
100 A 642 090 31 52
フューエルフィルタ
電気接続、5ピン

これに変更 A 642 090 48 52
• +001 A 000 998 11 22

[015]まで ｴﾝｼﾞﾝ: 41196704 => まで 日付: 24/08/2011

ﾌｯﾄﾉｰﾄ解説
[414]
旧部品は、今後取り付けられません　　　　　　　　　　　　　　　　　　　　　　　　　　　
 		001
100 A 642 090 48 52
フューエルフィルタ
電気接続、5ピン

これに変更 A 642 090 53 52

ﾌｯﾄﾉｰﾄ解説
[004]
次のエンジン以前の場合は、旧部品番号を使用します。

[015]まで ｴﾝｼﾞﾝ: 41196704 => まで 日付: 24/08/2011
 		001
100 A 642 090 53 52
フューエルフィルタ
電気接続、5ピン

これに変更 A 642 090 60 52 		001
100 A 642 090 60 52
フューエルフィルタ
電気接続、5ピン 		001
110 A 000 998 03 22
シーリング・キャップ

これに変更 A 000 998 05 22 		001
110 A 000 998 05 22
シーリング・キャップ

これに変更 A 000 998 11 22
• +001 A 642 090 63 52

ﾌｯﾄﾉｰﾄ解説
[414]
旧部品は、今後取り付けられません　　　　　　　　　　　　　　　　　　　　　　　　　　　
 		001
110 A 000 998 11 22
シーリング・キャップ 001
120 A 642 092 02 40
ホルダー
フューエル・フィルタ 		001
125 N 000000 001116
6角丸頭ボルト
フューエル・フィルタをブースト・エア・ディストリビュータ・ラインに
M6X19 		002
130 N 000000 001114
6角丸頭ボルト
フューエル・フィルタをブースト・エア・ディストリビュータ・ラインに
M6X15 		001
909 A 210 540 21 81
クラッチ
フューエル・プレッシャ・センサ
3-PIN MQS;B153 		001
910 A 000 540 23 05
電気ケーブル
0.5 MM2 MQS

ﾌｯﾄﾉｰﾄ解説
[005]
コネクタは、接続するケーブルの直径に相応するものを一緒に注文しなくてはいけません。　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　
リペア・インストラクションは WIS を参照。　　　　　　
=================================================================================================
ハンダ付けコネクタ・スリーブ:                全ケーブルの直径:　　　　　　　　　　　　　　　　　
A 001 546 99 41    緑　　　　　　　　　　　　　　  0.7 -  2.4 MM2
A 002 546 00 41    赤　　　　　　　　　　　　　　  2.0 -  4.0 MM2
A 002 546 01 41    青　　　　　　　　　　　　　　  3.5 -  8.0 MM2
A 002 546 11 41    黄　　　　　　　　　　　　　　  7.5 - 12.0 MM2
突合せコネクタ:　　　　　　　
A 002 546 13 41                       0.5 MM2
A 002 546 14 41                       0.8 MM2
A 002 546 15 41                       1.3 MM2
A 002 546 16 41                       2.0 MM2
===================================================================================================
 		NB
910 A 000 540 24 05
電気ケーブル
0.75 MM2 MQS

ﾌｯﾄﾉｰﾄ解説
[005]
コネクタは、接続するケーブルの直径に相応するものを一緒に注文しなくてはいけません。　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　
リペア・インストラクションは WIS を参照。　　　　　　
=================================================================================================
ハンダ付けコネクタ・スリーブ:                全ケーブルの直径:　　　　　　　　　　　　　　　　　
A 001 546 99 41    緑　　　　　　　　　　　　　　  0.7 -  2.4 MM2
A 002 546 00 41    赤　　　　　　　　　　　　　　  2.0 -  4.0 MM2
A 002 546 01 41    青　　　　　　　　　　　　　　  3.5 -  8.0 MM2
A 002 546 11 41    黄　　　　　　　　　　　　　　  7.5 - 12.0 MM2
突合せコネクタ:　　　　　　　
A 002 546 13 41                       0.5 MM2
A 002 546 14 41                       0.8 MM2
A 002 546 15 41                       1.3 MM2
A 002 546 16 41                       2.0 MM2
===================================================================================================
 		NB
911 A 211 545 11 28
プラグ
ヒータ・エレメント
5-PIN SLK2.8;B76/1 		001
912 A 000 545 71 80
シーリング・リング
ダーク・ブルー
1.1-2.1 MM 		NB
912 A 000 545 76 80
ガスケット
ブラウン
2.2-3.0 MM 		NB
