一覧

V 型 6 気筒ディーゼル・エンジン OM642 D30 左ハンドル車、再配置フレーム
642.826 => OM642

Schema

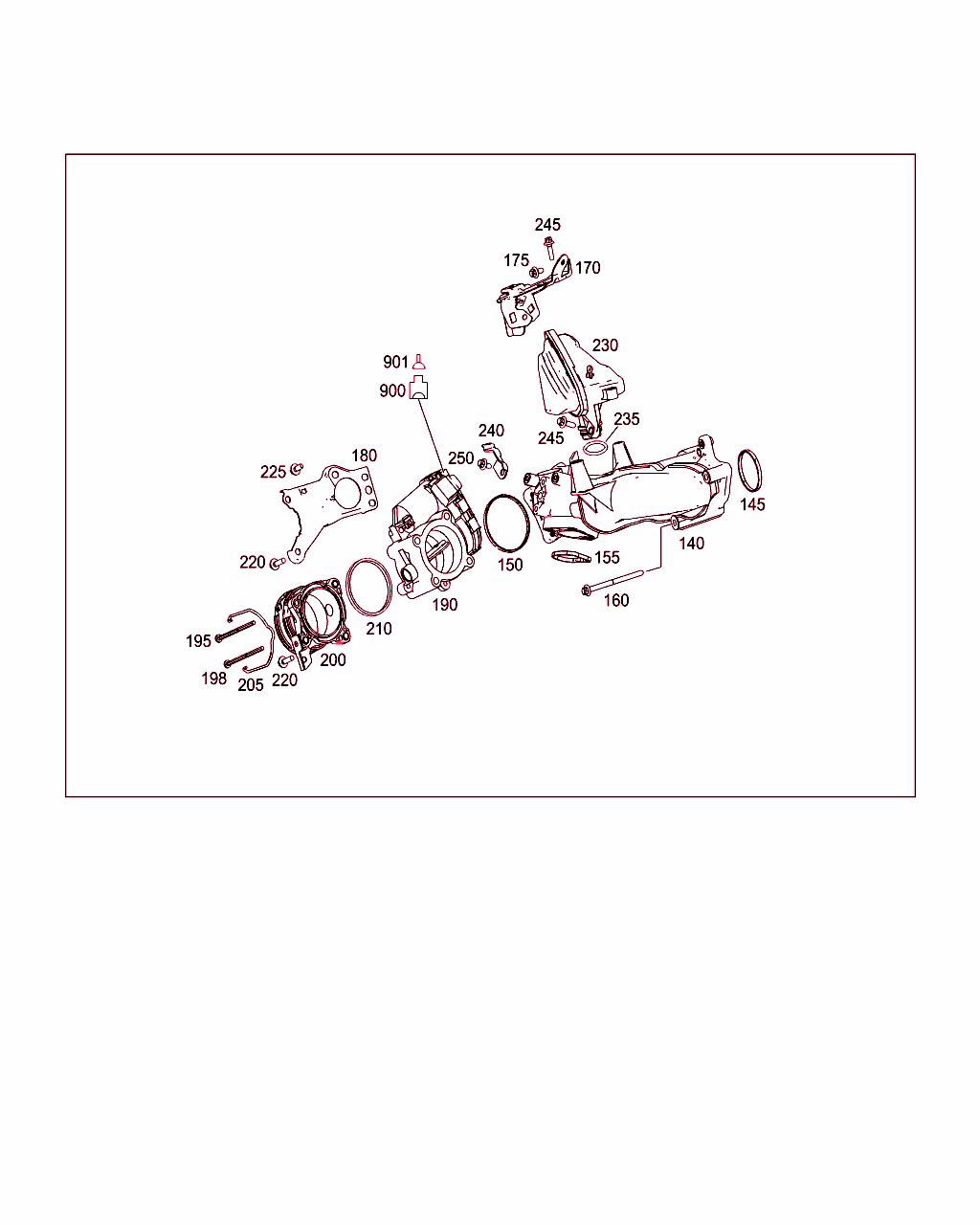

B14030000457.101028

[image]

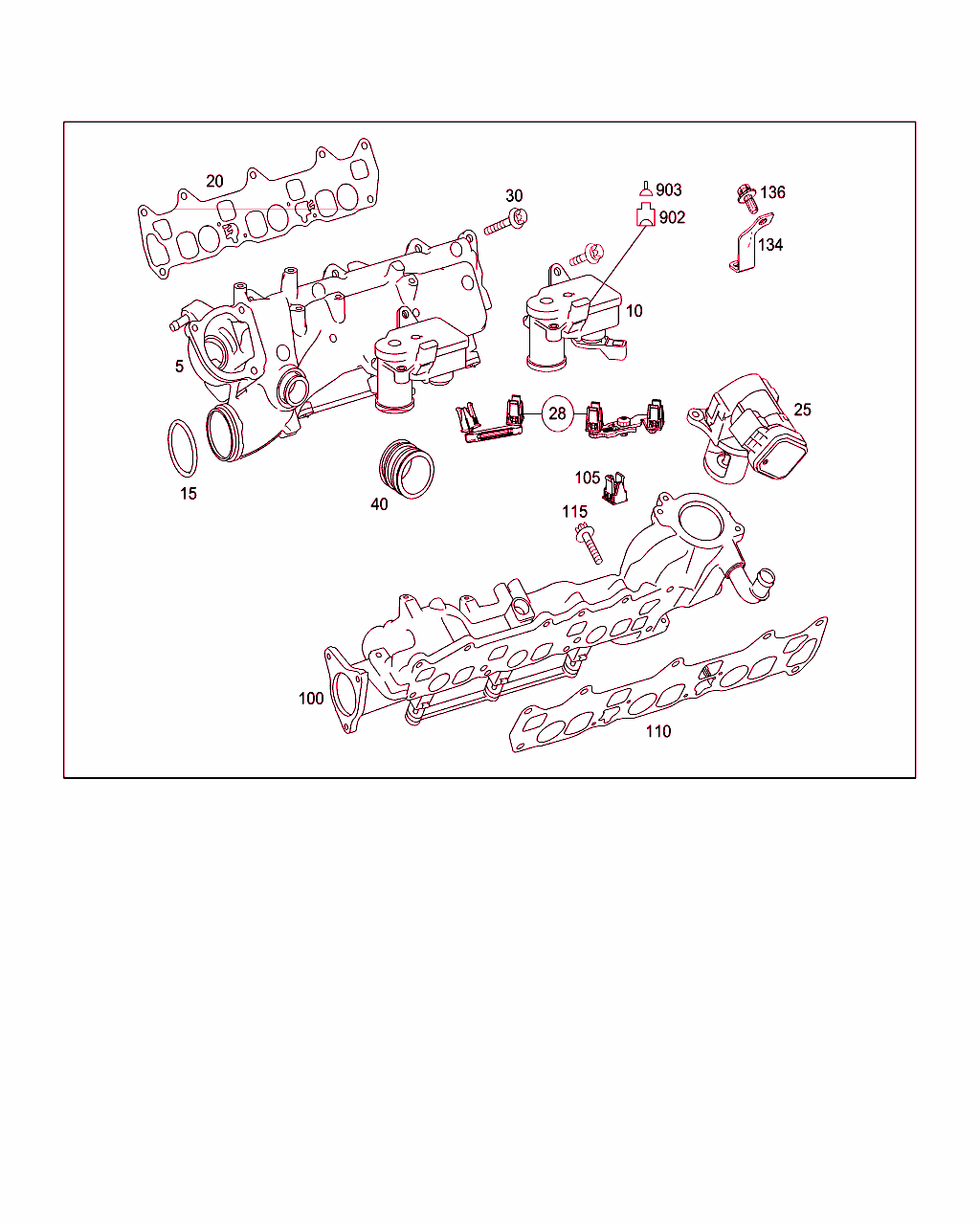

B14030000455.171116

[image]
x 番号 部品番号 名称/補足ｲﾝﾌｫﾒｰｼｮﾝ 数 ﾊﾞｰｼﾞｮﾝ
5 A 642 090 77 37
ライン
右ブースト・エア・ディストリビュータ・ライン
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: -494
ｺｰﾄﾞ日付指定名称
[494]19951002カリフォルニア仕様
20060427米国仕様
 		001
5 A 642 090 06 37
ライン
右ブースト・エア・ディストリビュータ・ライン
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: 494+U41+U42
ｺｰﾄﾞ日付指定名称
[494]19951002カリフォルニア仕様
20060427米国仕様
[U41]20060427燃料ウォータ・セパレータおよびルブリケーション・パッケージ
[U42]20070423ディーゼル・エンジン排気ガス浄化 BLUETEC SCR 第1世代
 		001
5 A 642 090 06 37
ライン
右ブースト・エア・ディストリビュータ・ライン
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: 494/U41+U42
ｺｰﾄﾞ日付指定名称
[494]19951002カリフォルニア仕様
20060427米国仕様
[U41]20060427燃料ウォータ・セパレータおよびルブリケーション・パッケージ
[U42]20070423ディーゼル・エンジン排気ガス浄化 BLUETEC SCR 第1世代
 		001
10 A 642 150 05 94
アクチュエータ 001
15 A 013 997 00 45
シールリング
右ブースト・エア・ディストリビュータ・ライン 		001
20 A 642 141 05 80
ガスケット
右ブースト・エア・ディストリビュータ・ライン 		001
25 Q 0000000001
重要情報
部品は以下を参照:
14/090 		001
28 A 642 144 00 35
TS コントロール・レバー
TO A 642 150 05 94

ﾌｯﾄﾉｰﾄ解説
[002]
部品セットは必ずアクチュエータA 642 150 05 94と組み合わせて取り付けます。
 		001
30 A 002 990 01 22
ボルト
右ブースト・エア・ディストリビュータ・ラインをシリンダ・ヘッドに
M7X25 		006
30 A 002 990 92 22
ボルト
右ブースト・エア・ディストリビュータ・ラインをシリンダ・ヘッドに
M7X70 		002
30 A 002 990 99 22
ボルト
右ブースト・エア・ディストリビュータ・ラインをシリンダ・ヘッドに
M7X100 		001
40 A 642 098 00 37
インテーク・コネクション
シーリング・リング付き 		001
100 A 642 090 65 37
ライン
左ブースト・エア・ディストリビュータ・ライン
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: -806-807
ｺｰﾄﾞ日付指定名称
[806]19951002モデル・イヤー変更
20121214AEJ 25/1
[807]19951002モデル・イヤー変更
20141106変更年16/1
 		001
100 A 642 090 83 37
ライン
左ブースト・エア・ディストリビュータ・ライン
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: 806/807
ｺｰﾄﾞ日付指定名称
[806]19951002モデル・イヤー変更
20121214AEJ 25/1
[807]19951002モデル・イヤー変更
20141106変更年16/1
 		001
105 A 642 091 01 50
ボール・ソケット
コネクティング・ロッドをブースト・エア・ラインに 		004
110 A 642 141 05 80
ガスケット
ブースト・エア・ディストリビュータ・ライン / シリンダ・ヘッド 		001
115 A 001 990 57 22
ボルト
左ブースト・エア・ディストリビュータ・ラインをシリンダ・ヘッドに
M7X40 		004
115 A 002 990 92 22
ボルト
左ブースト・エア・ディストリビュータ・ラインをシリンダ・ヘッドに
M7X70 		003
134 A 642 098 09 39
ホルダー
ブースト・エア・ディストリビュータ・ライン用サポート 		001
136 N 910143 006001
6角丸頭ボルト
ブラケット固定用ツール
M6X16 		002
140 A 642 090 16 37
クロス・パイプ
クロス・パイプ 		001
145 A 642 098 01 80
シーリング・リング
クロス・パイプ 		001
150 A 642 098 02 80
シーリング・リング
パイプをオリフィスに 		001
155 A 642 141 00 80
ガスケット
切換えフラップ
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: -494
ｺｰﾄﾞ日付指定名称
[494]19951002カリフォルニア仕様
20060427米国仕様
 		001
160 N 000000 001117
6角丸頭ボルト
ブースト・エア・クロス・パイプ / ディストリビュータ・ライン
M6X23 		001
160 N 910143 006010
6角丸頭ボルト
ブースト・エア・クロス・パイプ / ディストリビュータ・ライン
M6X90 		001
170 A 642 141 13 40
ホルダー
クロス・パイプ / シリンダ・ヘッド
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: 801/802/803/804/805
ｺｰﾄﾞ日付指定名称
[801]19951002モデル・イヤー変更
20090114AEJ 10/1
[802]19951002モデル・イヤー変更
20090420
[803]19951002モデル・イヤー変更
20090420AEJ 22/1
[804]19951002モデル・イヤー変更
20101020AEJ 23/1
[805]19951002モデル・イヤー変更
20110404AEJ 24/1
 		001
170 A 642 141 18 40
ホルダー
クロス・パイプ / シリンダ・ヘッド
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: 806/807
ｺｰﾄﾞ日付指定名称
[806]19951002モデル・イヤー変更
20121214AEJ 25/1
[807]19951002モデル・イヤー変更
20141106変更年16/1
 		001
175 N 910143 006000
6角丸頭ボルト
M6X12 		001
180 A 642 141 03 40
ホルダー
インテーク・スロットル 		001
190 A 642 090 02 70
インテークエアスロットル 001
195 N 000000 000104
6角ボルト
ブースト・エア・ディストリビュータ・ラインに取り付けるインテーク・スロットル
M5X80 		003
198 N 000000 003804
6角丸頭ボルト
ブースト・エア・ディストリビュータ・ラインに取り付けるインテーク・スロットル
M5X90 		001
200 A 642 090 03 44
フランジ
インテーク・スロットル 		001
205 A 007 993 42 01
キャッチ・スプリング
フランジ 		001
210 A 642 141 01 80
シーリング・リング
フランジ 		001
220 N 000000 001117
6角丸頭ボルト
ブラケット
M6X23 		003
225 N 910143 006000
6角丸頭ボルト
シリンダ・ヘッドに取り付けるブラケット
M6X12 		001
230 A 642 140 00 87
ダンパ
マフラ 		001
235 A 013 997 23 45
Oリング
マフラ 		001
240 A 642 090 02 41
ホルダー
マフラ 		001
245 N 910143 006002
6角丸頭ボルト
マフラ / ホルダ
M6X20 		002
250 N 910143 006000
6角丸頭ボルト
ブラケットをクロス・インテーク・マニホールドに
M6X12 		001
900 A 006 540 50 81
ソケット・ハウジング
スロットル・バルブ・アクチュエータ
6 PIN MQS;S33; TO A 642 150 08 89 		001
900 A 210 540 36 81
クラッチ
内気循環スイッチ
6-PIN MQS;S33; TO A 642 150 44 89; 45 89 		001
901 A 000 982 27 26
圧着ソケット・コンタクト
0.1-0.22 MM2 MLK1.2S 		NB
901 A 000 982 28 26
圧着ソケット・コンタクト
0.22-0.35 MM2 MLK1.2S 		NB
901 A 000 982 30 26
圧着ソケット・コンタクト
0.75-1.0 MM2 MLK1.2S 		NB
901 A 001 545 50 80
ケーブル・シーリング
イエロー
0.22-1.0 MM2 		NB
901 A 000 545 69 80
ガスケット
1.4-1.9 MM 		NB
902 A 028 545 27 26
クラッチ・ハウジング
インテーク・ポート・カットオフ・リミット・スイッチ
4-PIN MLK1.2;S99 		001
903 A 000 982 27 26
圧着ソケット・コンタクト
0.1-0.22 MM2 MLK1.2S 		NB
903 A 000 982 28 26
圧着ソケット・コンタクト
0.22-0.35 MM2 MLK1.2S 		NB
903 A 000 982 30 26
圧着ソケット・コンタクト
0.75-1.0 MM2 MLK1.2S 		NB
903 A 001 545 50 80
ケーブル・シーリング
イエロー
0.22-1.0 MM2 		NB
903 A 000 545 69 80
ガスケット
1.4-1.9 MM 		NB
