一覧

ゲレンデヴァーゲン、ホイール・ベース 3120 mmシャーシ、ドライバ・キャビン付き
460.224 => 280 GE
M: 110994
GM: 711101
VG: 750602
VA: 730323
HA: 741513, 741514
LG: 765502
FH: 460772

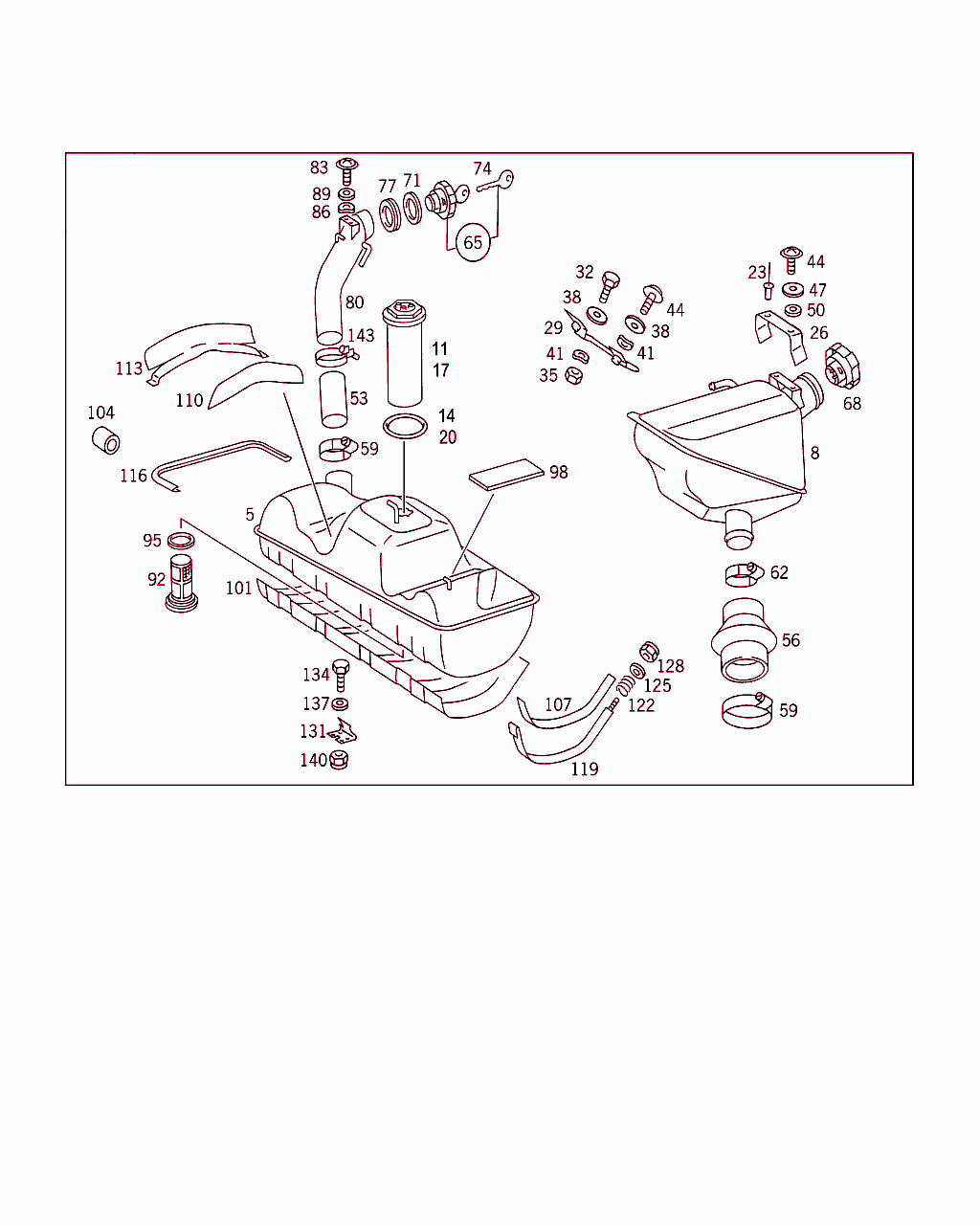

Schema

B47015000048.070108

[image]
x 番号 部品番号 名称/補足ｲﾝﾌｫﾒｰｼｮﾝ 数 ﾊﾞｰｼﾞｮﾝ
5 A 460 470 03 01
フューエル・タンク

これに変更 A 463 471 00 98
• +001 A 461 470 01 04 		-
5 A 463 471 00 98
フューエル・タンク 001
----- A 461 470 01 04
フューエル・タンク
パッケージ 		001
8 A 460 470 03 02
フューエル・タンク
15L

ﾌｯﾄﾉｰﾄ解説
[012]
ｼｬｼﾅﾝﾊﾞNo.以前:
055661
903740
 		001
8 A 460 470 05 02
フューエル・タンク

ﾌｯﾄﾉｰﾄ解説
[013]
ｼｬｼﾅﾝﾊﾞNo.以降:
055662
903741
 		001
17 A 005 542 37 17
センサ
フューエル・タンク・ゲージ 		001
20 A 107 997 13 45
シール・リング
フューエル・タンク・ゲージ 		001
26 A 460 470 03 81
ホルダー
右リヤ 		001
29 A 460 470 04 81
ホルダー
右補助タンク 		001
32 N 000933 006103
ボルト

これに変更 N 304017 006018 		-
32 N 304017 006018
6角ボルト
ホルダ / フューエル・タンク 		002
35 N 000934 006007
ナット
ホルダ / フューエル・タンク 		002
38 N 009021 006205
ウインドウ

これに変更 N 009021 006208 		-
38 N 009021 006208
ウインドウ
ホルダ / フューエル・タンク 		002
41 N 000137 006204
スプリングワッシャ
ホルダ / フューエル・タンク 		002
44 N 914129 006003
ボルト

これに変更 A 220 984 04 29 		-
44 A 220 984 04 29
ボルト
フューエル・タンクをボディに 		004
47 N 900056 006001
皿ワッシャ
フューエル・タンクをボディに 		004
50 N 000125 006421
ウインドウ
フューエル・タンクをボディに

これに変更 N 000125 006449 		NB
50 N 000125 006449
ウインドウ
フューエル・タンクをボディに 		NB
53 A 460 471 03 09
エクステンション
フューエル・タンクとフィラ・パイプのあいだ
215 MM 		001
56 A 460 473 05 09
エクステンション
フューエル・タンクの接続 		001
59 N 916017 080000
クランプ

これに変更 N 000000 000675 		-
59 N 000000 000675
クランプ

これに変更 A 005 997 29 90 		-
59 A 005 997 29 90
ホース・クランプ
フューエル・ライン上下接続
82 - 105 X 15.8 MM 		002
62 N 916017 060000
クランプ

これに変更 N 000000 000673 		-
62 N 000000 000673
クランプ
フューエル・ライン上下接続 		001
68 A 460 470 06 30
タンク・シール・キャップ
ベンチレーションなし、2 キー付き、 ロック手段特定なし
HUF

ﾌｯﾄﾉｰﾄ解説
[013]
ｼｬｼﾅﾝﾊﾞNo.以降:
055662
903741
 		001
68 A 460 470 07 30
タンク・キャップ
ベンチレーションなし、キーなし、および ロック手段特定あり
HUF

ﾌｯﾄﾉｰﾄ解説
[013]
ｼｬｼﾅﾝﾊﾞNo.以降:
055662
903741
[407]
注文の際は、必ずロッキング・メカニズム・ナンバを記載します。
 		001
71 A 460 471 01 79
シール・リング 001
74 A 460 471 00 93
キー

これに変更 A 601 471 00 93 		-
74 A 601 471 00 93
キー
TO 460 471 03 30 		001
77 A 460 471 00 79
シール・リング 001
80 A 460 470 02 20
フィラ・ネック

ﾌｯﾄﾉｰﾄ解説
[004]
ｼｬｼﾅﾝﾊﾞNo.以前:
021498
900088
 		001
80 A 460 470 06 20
フィラ・ネック

ﾌｯﾄﾉｰﾄ解説
[005]
ｼｬｼﾅﾝﾊﾞNo.以降:
021499
900089
 		001
92 A 111 470 06 86
フューエル・ストレーナ 001
95 A 110 997 01 45
シール・リング 001
101 A 460 470 04 48
プロテクタ
/ ホルダ 		001
104 A 460 504 00 12
ラバー・ブッシュ 002
107 A 460 475 02 84
シム
345X35 MM 		002
116 A 001 987 82 72
エッジ・ガード

これに変更 A 001 987 76 25 		-
116 A 001 987 76 25
エッジガード
/ ホルダ
200 MM

ﾌｯﾄﾉｰﾄ解説
[404]
メートル単位で注文のこと
 		001
119 A 460 470 01 40
テンション・ストラップ
フューエル・タンク固定用ツール 		002
122 A 116 993 78 01
スプリング
テンション・ストラップ / キャリア 		002
125 N 000125 008418
ウインドウ

これに変更 N 000125 008443 		-
125 N 000125 008443
ウインドウ
テンション・ストラップ / キャリア 		002
128 N 913004 008004
ナット

これに変更 N 913004 008001 		-
128 N 913004 008001
ナット
テンション・ストラップ / キャリア

これに変更 N 910113 008003 		002
128 N 910113 008003
ヘキサゴン・ナット
テンション・ストラップ / キャリア 		002
131 A 460 475 01 87
ストッパ
フレーム・コンソールに 		002
134 N 000933 006183
ボルト

これに変更 N 304017 006016 		-
134 N 304017 006016
6角ボルト
ストッパ / フレーム・ブラケット 		002
137 N 000125 006421
ウインドウ
ストッパ / フレーム・ブラケット

これに変更 N 000125 006449 		002
137 N 000125 006449
ウインドウ
ストッパ / フレーム・ブラケット 		002
140 N 913002 006005
ナット

これに変更 N 913002 006009 		-
140 N 913002 006009
ナット
ストッパ / フレーム・ブラケット 		002
143 N 916002 010100
クランプ NB
