ゲレンデヴァーゲン、ホイール・ベース 3120 mmシャーシ、ドライバ・キャビン付き
460.224 => 280 GE
M: 110994
GM: 711101
VG: 750602
VA: 730323
HA: 741513, 741514
LG: 765502
FH: 460772

Schema

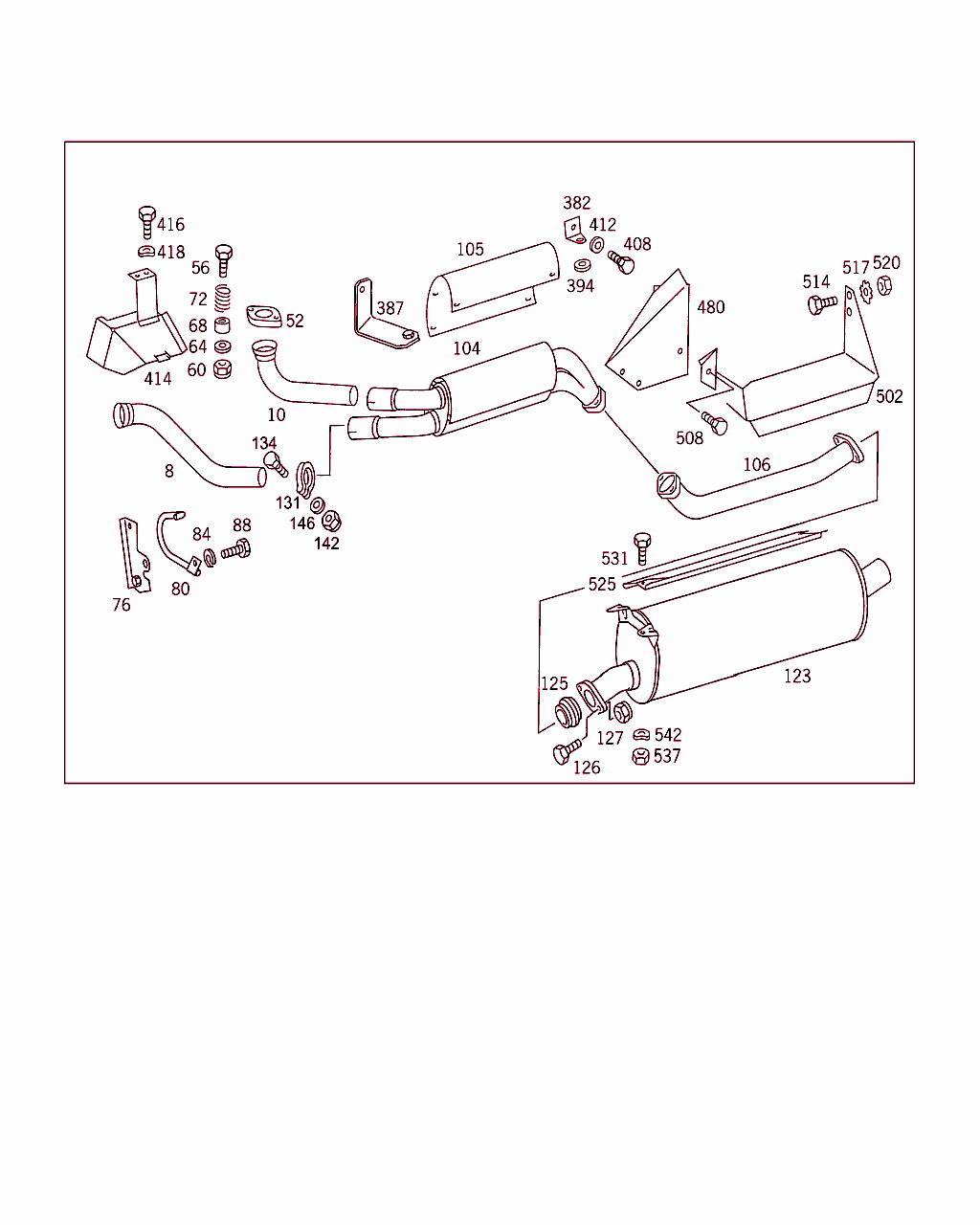

B49015000001.090204

[image]

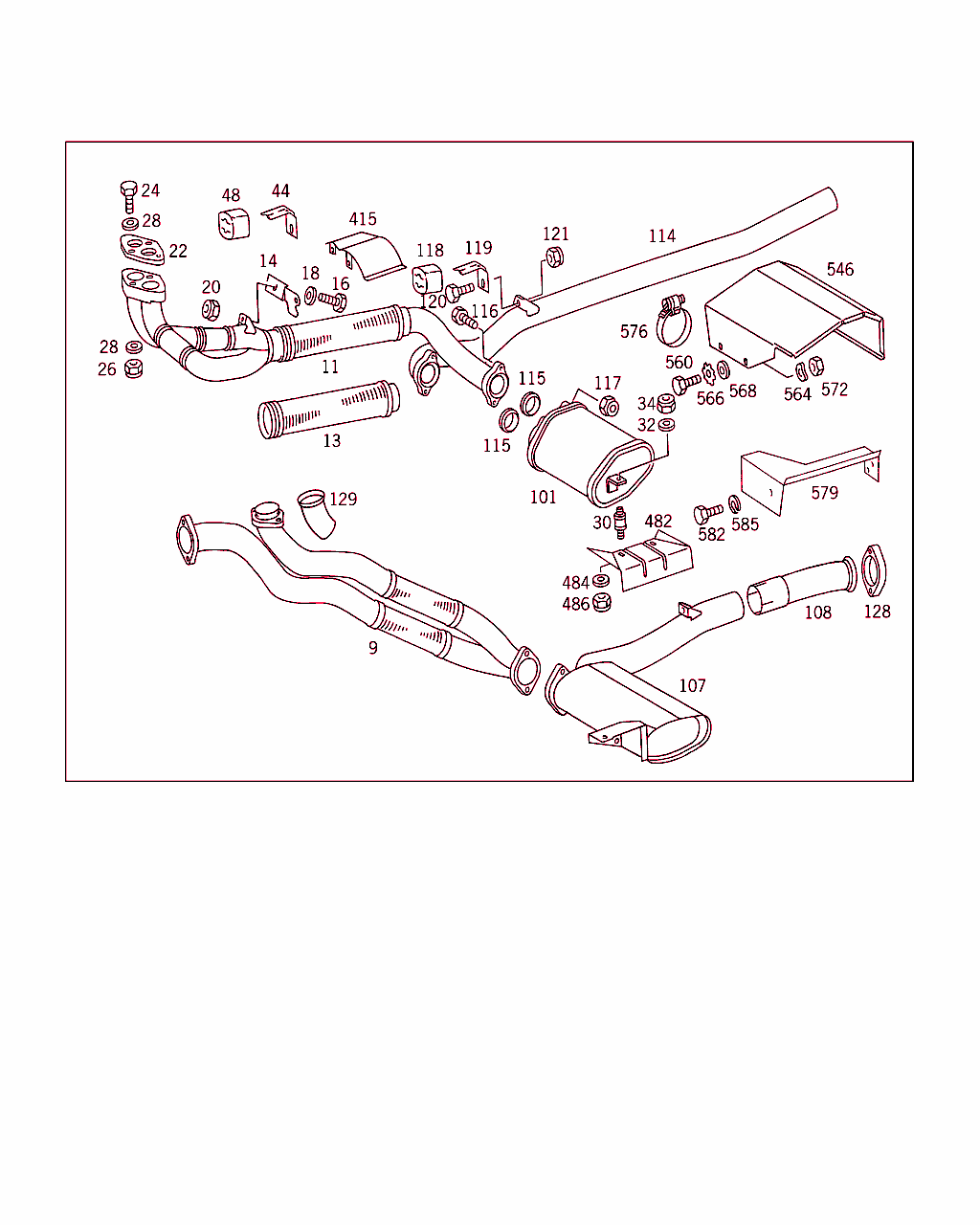

B49015000030.050722

[image]

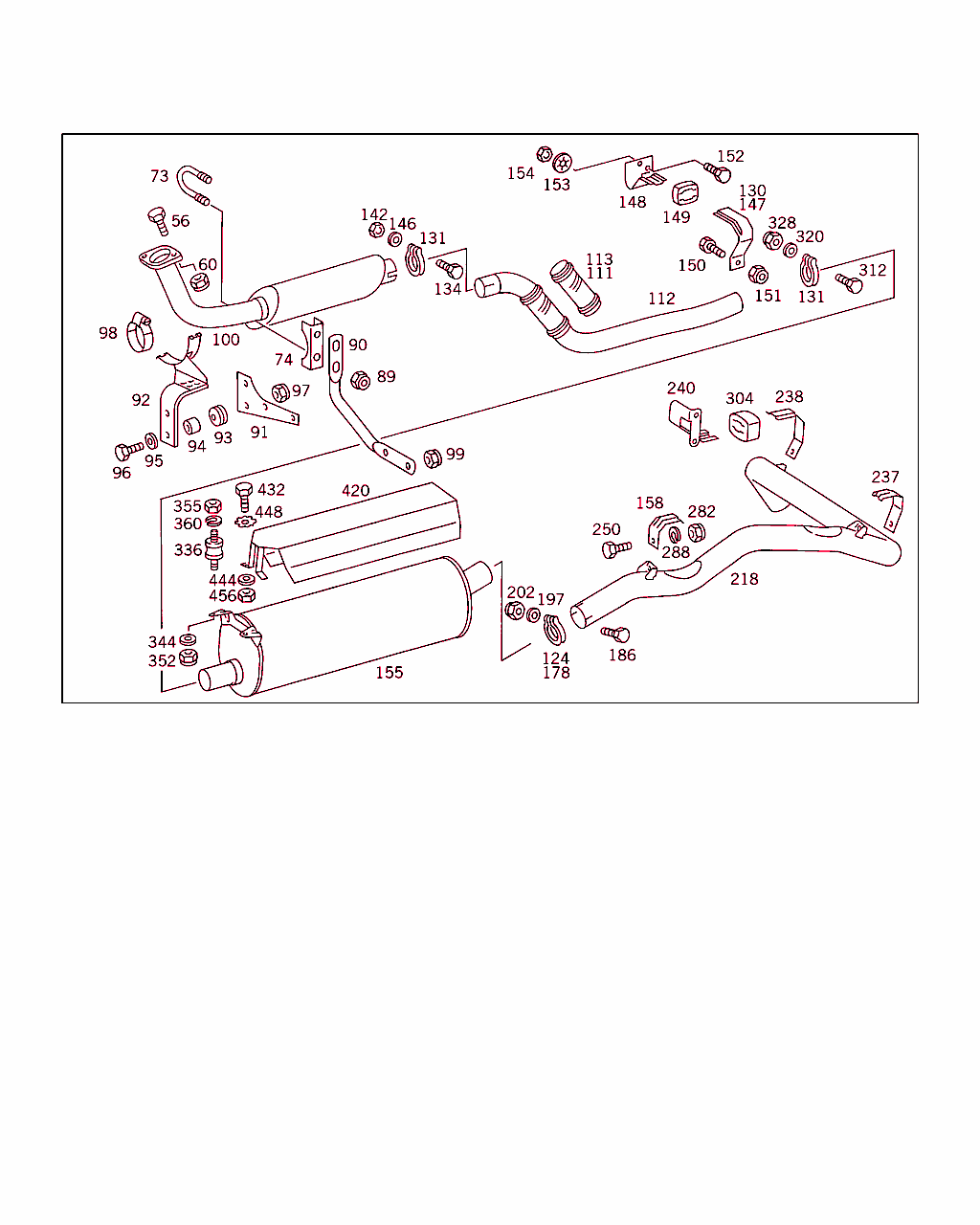

B49015000031.950405

[image]

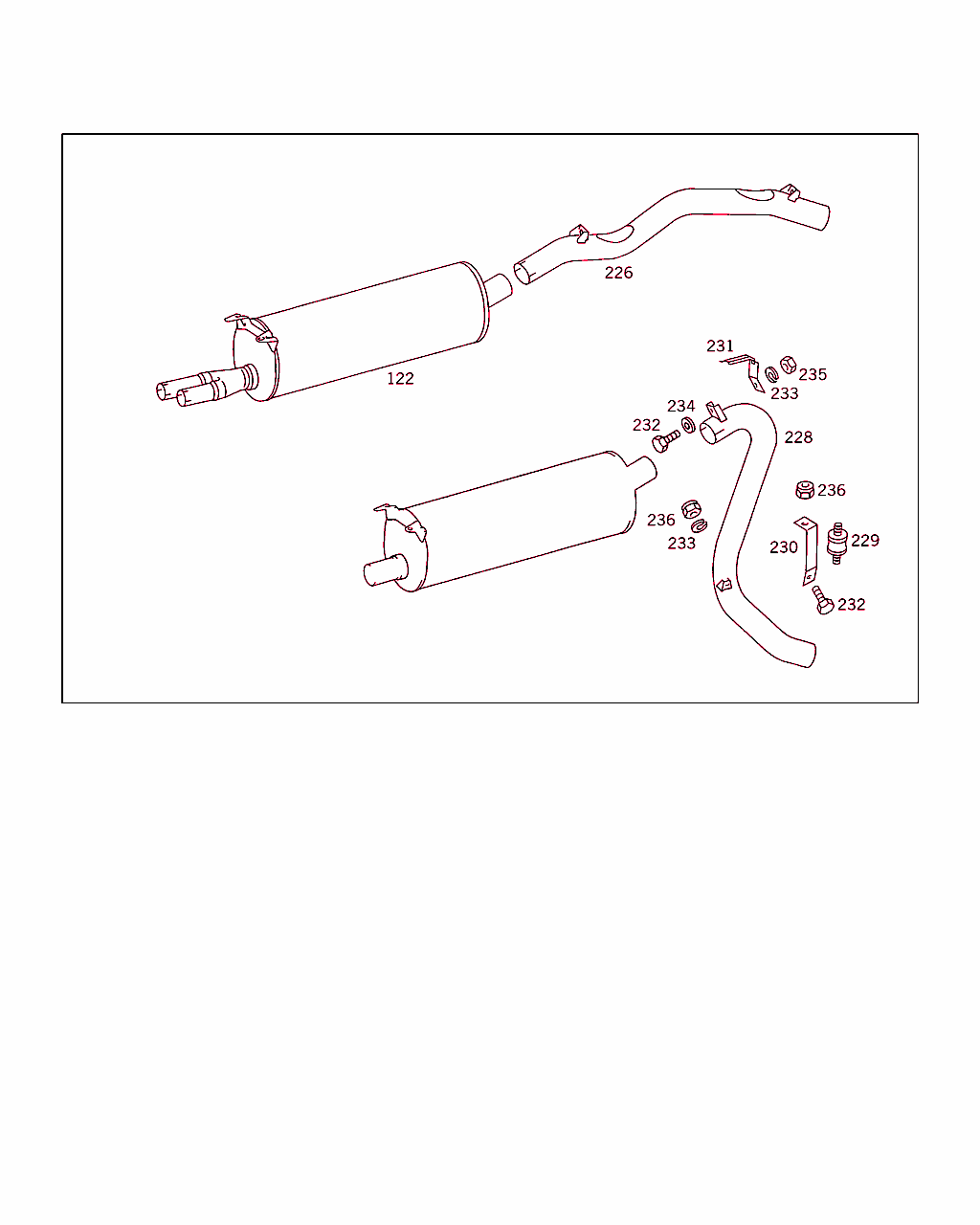

B49015000004.950405

[image]
x 番号 部品番号 名称/補足ｲﾝﾌｫﾒｰｼｮﾝ 数 ﾊﾞｰｼﾞｮﾝ
8 A 460 490 05 19
エグゾースト・パイプ
フロント

ﾌｯﾄﾉｰﾄ解説
[008]
ｼｬｼﾅﾝﾊﾞNo.以前: 034824
さらに 035007 にも取付け
 		001
9 A 460 490 22 10
エグゾースト・パイプ

ﾌｯﾄﾉｰﾄ解説
[009]
ｼｬｼﾅﾝﾊﾞNo.以降:
034825
901172
 		001
10 A 460 490 07 19
エグゾースト・パイプ
フロント

ﾌｯﾄﾉｰﾄ解説
[008]
ｼｬｼﾅﾝﾊﾞNo.以前: 034824
さらに 035007 にも取付け
 		001
22 A 460 492 00 80
フランジ・ガスケット
エグゾースト・パイプ / フレーム

ﾌｯﾄﾉｰﾄ解説
[009]
ｼｬｼﾅﾝﾊﾞNo.以降:
034825
901172
 		001
30 A 460 988 04 11
バッファ
エグゾースト・パイプ / フレーム

これに変更 A 460 988 02 11

ﾌｯﾄﾉｰﾄ解説
[009]
ｼｬｼﾅﾝﾊﾞNo.以降:
034825
901172
 		001
30 A 460 988 02 11
バッファ
エグゾースト・パイプ / フレーム

ﾌｯﾄﾉｰﾄ解説
[009]
ｼｬｼﾅﾝﾊﾞNo.以降:
034825
901172
 		001
32 A 460 492 02 76
ウインドウ

これに変更 A 460 492 03 76 		-
32 A 460 492 03 76
ウインドウ

これに変更 A 463 492 01 76 		-
32 A 463 492 01 76
ウインドウ
エグゾースト・パイプ / フレーム 		NB
32 N 000125 008418
ウインドウ

これに変更 N 000125 008443 		-
32 N 000125 008443
ウインドウ
エグゾースト・パイプ / フレーム

ﾌｯﾄﾉｰﾄ解説
[009]
ｼｬｼﾅﾝﾊﾞNo.以降:
034825
901172
 		001
34 N 913004 008007
ナット

これに変更 A 120 142 00 72 		-
34 A 120 142 00 72
ヘキサゴン・ナット
エグゾースト・パイプ / フレーム

ﾌｯﾄﾉｰﾄ解説
[009]
ｼｬｼﾅﾝﾊﾞNo.以降:
034825
901172
 		003
44 A 460 492 36 41
ホルダー
エグゾースト・パイプ / フレーム

ﾌｯﾄﾉｰﾄ解説
[009]
ｼｬｼﾅﾝﾊﾞNo.以降:
034825
901172
 		001
48 A 460 492 06 82
ダンパ・シム
エグゾースト・パイプ / フレーム

ﾌｯﾄﾉｰﾄ解説
[009]
ｼｬｼﾅﾝﾊﾞNo.以降:
034825
901172
 		001
52 A 107 492 03 45
フランジ

これに変更 A 126 492 07 45
• +002 N 000931 008327 		-
52 A 126 492 07 45
フランジ
エグゾースト・マニホールドのフロント・エグゾースト・パイプ

ﾌｯﾄﾉｰﾄ解説
[008]
ｼｬｼﾅﾝﾊﾞNo.以前: 034824
さらに 035007 にも取付け
 		002
56 N 000931 008246
ボルト

これに変更 N 304017 008028 		-
56 N 304017 008028
6角ボルト
フランジ / エグゾースト・マニホールド

ﾌｯﾄﾉｰﾄ解説
[009]
ｼｬｼﾅﾝﾊﾞNo.以降:
034825
901172
 		004
56 N 000931 008326
ボルト

これに変更 N 304014 008009 		-
56 N 304014 008009
6角ボルト
フランジ / エグゾースト・マニホールド

ﾌｯﾄﾉｰﾄ解説
[008]
ｼｬｼﾅﾝﾊﾞNo.以前: 034824
さらに 035007 にも取付け
 		004
60 N 913004 008007
ナット

これに変更 A 120 142 00 72 		-
60 A 120 142 00 72
ヘキサゴン・ナット
フランジ / エグゾースト・マニホールド 		004
64 N 000125 008418
ウインドウ

これに変更 N 000125 008443 		-
64 N 000125 008443
ウインドウ
フランジ / エグゾースト・マニホールド 		004
68 A 460 991 51 40
スペーサ・チューブ
フランジ / エグゾースト・マニホールド 		004
72 A 116 993 78 01
スプリング
フランジ / エグゾースト・マニホールド 		004
76 A 460 490 09 40
ホルダー 001
80 A 460 490 00 43
ブラケット 001
84 N 912004 006102
ロック・ワッシャ 001
88 N 000933 006103
ボルト

これに変更 N 304017 006018 		-
88 N 304017 006018
6角ボルト 001
104 A 460 490 10 01
サイレンサ

これに変更 A 460 490 34 01
• +001 A 460 490 13 01
• +001 A 460 490 07 19
• +001 A 460 490 20 19
• +002 A 112 492 11 40
• +001 A 126 492 05 81 		-
104 A 460 490 34 01
サイレンサ

ﾌｯﾄﾉｰﾄ解説
[008]
ｼｬｼﾅﾝﾊﾞNo.以前: 034824
さらに 035007 にも取付け
 		001
105 A 460 491 02 30
保護プレート

ﾌｯﾄﾉｰﾄ解説
[008]
ｼｬｼﾅﾝﾊﾞNo.以前: 034824
さらに 035007 にも取付け
 		001
106 A 460 490 20 19
エグゾースト・パイプ

ﾌｯﾄﾉｰﾄ解説
[008]
ｼｬｼﾅﾝﾊﾞNo.以前: 034824
さらに 035007 にも取付け
 		001
107 A 460 490 33 01
サイレンサ
フロント

ﾌｯﾄﾉｰﾄ解説
[009]
ｼｬｼﾅﾝﾊﾞNo.以降:
034825
901172
 		001
108 A 460 492 69 01
フロント・エグゾースト・パイプ

ﾌｯﾄﾉｰﾄ解説
[009]
ｼｬｼﾅﾝﾊﾞNo.以降:
034825
901172
 		001
119 A 460 492 36 41
ホルダー 001
120 N 000933 008212
ボルト

これに変更 N 304017 008016 		-
120 N 304017 008016
6角ボルト 001
121 N 913004 008007
ナット

これに変更 A 120 142 00 72 		-
121 A 120 142 00 72
ヘキサゴン・ナット 001
123 A 460 490 28 01
サイレンサ

ﾌｯﾄﾉｰﾄ解説
[009]
ｼｬｼﾅﾝﾊﾞNo.以降:
034825
901172
 		001
124 A 000 492 07 40
クランプ

これに変更 A 124 490 01 41 		-
124 A 124 490 01 41
クランプ
エグゾースト・パイプ / マフラ

ﾌｯﾄﾉｰﾄ解説
[009]
ｼｬｼﾅﾝﾊﾞNo.以降:
034825
901172
 		001
125 A 126 492 05 81
シール・リング

これに変更 A 202 492 01 81 		-
125 A 202 492 01 81
シール・リング
フロント・エグゾースト・パイプ / サイレンサ 		001
125 A 126 492 05 81
シール・リング

これに変更 A 202 492 01 81 		-
125 A 202 492 01 81
シール・リング
フロント・エグゾースト・パイプ / サイレンサ

ﾌｯﾄﾉｰﾄ解説
[009]
ｼｬｼﾅﾝﾊﾞNo.以降:
034825
901172
 		002
126 N 000931 008327
ボルト

これに変更 N 304017 008043 		-
126 N 304017 008043
6角ボルト
フロント・エグゾースト・パイプ / サイレンサ

ﾌｯﾄﾉｰﾄ解説
[009]
ｼｬｼﾅﾝﾊﾞNo.以降:
034825
901172
 		004
127 N 913004 008007
ナット

これに変更 A 120 142 00 72 		-
127 A 120 142 00 72
ヘキサゴン・ナット
フロント・エグゾースト・パイプ / サイレンサ

ﾌｯﾄﾉｰﾄ解説
[009]
ｼｬｼﾅﾝﾊﾞNo.以降:
034825
901172
 		004
128 A 126 492 05 45
フランジ

ﾌｯﾄﾉｰﾄ解説
[009]
ｼｬｼﾅﾝﾊﾞNo.以降:
034825
901172
 		001
131 A 112 490 03 41
クランプ
エグゾースト・パイプ・サスペンダ

これに変更 A 000 490 07 41 		NB
131 A 000 490 07 41
クランプ
エグゾースト・パイプ・サスペンダ 		NB
134 N 000931 008327
ボルト

これに変更 N 304017 008043 		-
134 N 304017 008043
6角ボルト
エグゾースト・パイプ・サスペンダ 		NB
142 N 000934 008010
ナット

これに変更 N 304032 008006 		-
142 N 304032 008006
ヘキサゴン・ナット
エグゾースト・パイプ・サスペンダ 		NB
146 N 000433 008406
ウインドウ
エグゾースト・パイプ・サスペンダ 		NB
158 A 460 492 36 41
ホルダー
リヤ・エグゾースト・パイプ / マフラ 		001
158 A 460 492 13 41
ホルダー
サイレンサの後ろ

ﾌｯﾄﾉｰﾄ解説
[002]
ｼｬｼﾅﾝﾊﾞNo.以前: 006284
[402]
今後の入荷予定はありません。
 		001
178 A 460 492 02 40
クランプ
サイレンサの後ろ 		001
186 N 000931 008327
ボルト

これに変更 N 304017 008043 		-
186 N 304017 008043
6角ボルト
サイレンサの後ろ 		NB
186 N 000931 008209
ボルト
サイレンサの後ろ 		001
197 N 000125 008418
ウインドウ

これに変更 N 000125 008443 		-
197 N 000125 008443
ウインドウ
サイレンサの後ろ 		002
197 N 000433 008406
ウインドウ
サイレンサの後ろ 		NB
202 N 913004 008007
ナット

これに変更 A 120 142 00 72 		-
202 A 120 142 00 72
ヘキサゴン・ナット
サイレンサの後ろ 		NB
237 A 460 492 14 41
ホルダー
リヤ・エグゾースト･パイプ

ﾌｯﾄﾉｰﾄ解説
[002]
ｼｬｼﾅﾝﾊﾞNo.以前: 006284
 		001
250 N 000933 008212
ボルト

これに変更 N 304017 008016 		-
250 N 304017 008016
6角ボルト
リヤ・サイレンサ 		003
282 N 000934 008010
ナット

これに変更 N 304032 008006 		-
282 N 304032 008006
ヘキサゴン・ナット
リヤ・サイレンサ 		003
288 N 912004 008102
ロック・ワッシャ
リヤ・サイレンサ 		003
304 A 460 492 06 82
ダンパ・シム
エグゾースト・マウント 		003
312 N 000931 008327
ボルト

これに変更 N 304017 008043 		-
312 N 304017 008043
6角ボルト
リヤ・マフラの前 		NB
320 N 000433 008406
ウインドウ
リヤ・マフラの前 		NB
328 N 913004 008007
ナット

これに変更 A 120 142 00 72 		-
328 A 120 142 00 72
ヘキサゴン・ナット
リヤ・マフラの前 		NB
336 A 460 988 04 11
バッファ
サイレンサ / フレーム

これに変更 A 460 988 02 11 		002
336 A 460 988 02 11
バッファ
サイレンサ / フレーム 		002
344 A 460 492 02 76
ウインドウ

これに変更 A 460 492 03 76 		-
344 A 460 492 03 76
ウインドウ

これに変更 A 463 492 01 76 		-
344 A 463 492 01 76
ウインドウ
サイレンサ / フレーム 		NB
344 N 000125 008418
ウインドウ

これに変更 N 000125 008443 		-
344 N 000125 008443
ウインドウ
サイレンサ / フレーム 		002
352 N 913004 008007
ナット

これに変更 A 120 142 00 72 		-
352 A 120 142 00 72
ヘキサゴン・ナット
サイレンサ / フレーム 		004
355 N 000934 008010
ナット

これに変更 N 304032 008006 		-
355 N 304032 008006
ヘキサゴン・ナット
サイレンサ / フレーム 		002
360 N 912004 008102
ロック・ワッシャ
サイレンサ / フレーム 		002
382 A 460 490 02 40
ホルダー 001
382 A 460 988 04 11
バッファ

これに変更 A 460 988 02 11

ﾌｯﾄﾉｰﾄ解説
[008]
ｼｬｼﾅﾝﾊﾞNo.以前: 034824
さらに 035007 にも取付け
 		001
382 A 460 988 02 11
バッファ

ﾌｯﾄﾉｰﾄ解説
[008]
ｼｬｼﾅﾝﾊﾞNo.以前: 034824
さらに 035007 にも取付け
 		001
387 A 460 490 04 40
ホルダー

ﾌｯﾄﾉｰﾄ解説
[009]
ｼｬｼﾅﾝﾊﾞNo.以降:
034825
901172
 		001
394 A 460 492 03 76
ウインドウ

これに変更 A 463 492 01 76 		-
394 A 463 492 01 76
ウインドウ 004
408 N 000933 008212
ボルト

これに変更 N 304017 008016 		-
408 N 304017 008016
6角ボルト
保護プレート / ホルダ 		002
412 N 000440 009100
ウインドウ
保護プレート / ホルダ 		002
414 A 460 490 06 30
保護プレート
エグゾースト・マニホールド 		001 R
416 N 000933 008212
ボルト

これに変更 N 304017 008016 		- R
416 N 304017 008016
6角ボルト
保護プレート固定用ツール 		002 R
418 N 000137 008204
スプリングワッシャ

これに変更 N 000137 008212 		- R
418 N 000137 008212
スプリングワッシャ
保護プレート固定用ツール 		002 R
420 A 460 490 17 30
保護プレート 001
432 N 000933 006102
ボルト
保護プレート固定用ツール 		004
444 N 000125 006421
ウインドウ
保護プレート固定用ツール

これに変更 N 000125 006449 		002
444 N 000125 006449
ウインドウ
保護プレート固定用ツール 		002
448 N 006798 006103
ロック・ワッシャ
保護プレート固定用ツール 		004
480 A 460 492 10 30
保護プレート 001
482 A 460 492 32 30
保護プレート 001
484 N 000125 006421
ウインドウ

これに変更 N 000125 006449 		002
484 N 000125 006449
ウインドウ 002
486 N 913004 006002
ナット

これに変更 N 913004 006001 		-
486 N 913004 006001
ナット 002
502 A 460 492 20 30
保護プレート 001
508 N 000933 006103
ボルト

これに変更 N 304017 006018 		-
508 N 304017 006018
6角ボルト
保護プレート / フレーム 		003
508 N 000933 006122
ボルト

これに変更 N 304017 006034 		-
508 N 304017 006034
6角ボルト
保護プレート / フレーム 		001
514 N 000933 006102
ボルト
保護プレート / フレーム 		002
517 N 006798 006103
ロック・ワッシャ
保護プレート / フレーム 		006
520 N 000934 006007
ナット
保護プレート / フレーム 		006
525 A 460 280 00 96
バッフル・プレート

ﾌｯﾄﾉｰﾄ解説
[008]
ｼｬｼﾅﾝﾊﾞNo.以前: 034824
さらに 035007 にも取付け
 		001
531 N 000933 008212
ボルト

これに変更 N 304017 008016 		-
531 N 304017 008016
6角ボルト
ガイド・プレート / フレーム

ﾌｯﾄﾉｰﾄ解説
[008]
ｼｬｼﾅﾝﾊﾞNo.以前: 034824
さらに 035007 にも取付け
 		002
537 N 000934 008010
ナット

これに変更 N 304032 008006 		-
537 N 304032 008006
ヘキサゴン・ナット
ガイド・プレート / フレーム

ﾌｯﾄﾉｰﾄ解説
[008]
ｼｬｼﾅﾝﾊﾞNo.以前: 034824
さらに 035007 にも取付け
 		002
542 N 000137 008204
スプリングワッシャ

これに変更 N 000137 008212 		-
542 N 000137 008212
スプリングワッシャ
ガイド・プレート / フレーム

ﾌｯﾄﾉｰﾄ解説
[008]
ｼｬｼﾅﾝﾊﾞNo.以前: 034824
さらに 035007 にも取付け
 		002
546 A 460 490 16 30
保護プレート
フロント・マフラ 		001
560 N 000933 006103
ボルト

これに変更 N 304017 006018 		-
560 N 304017 006018
6角ボルト
保護プレート / フレーム 		002
560 N 000933 008212
ボルト

これに変更 N 304017 008016 		-
560 N 304017 008016
6角ボルト
保護プレート / フレーム 		002
566 N 006798 006102
ロック・ワッシャ
保護プレート / フレーム 		002
568 N 000125 006421
ウインドウ
保護プレート / フレーム

これに変更 N 000125 006449 		002
568 N 000125 006449
ウインドウ
保護プレート / フレーム 		002
568 N 000125 008418
ウインドウ

これに変更 N 000125 008443 		-
568 N 000125 008443
ウインドウ
保護プレート / フレーム 		002
572 N 913004 008004
ナット

これに変更 N 913004 008001 		-
572 N 913004 008001
ナット
保護プレート / フレーム

これに変更 N 910113 008003 		002
572 N 910113 008003
ヘキサゴン・ナット
保護プレート / フレーム 		002
