ゲレンデヴァーゲン、ホイール・ベース 2850 mmロング・ステーション・ワゴンゲレンデヴァーゲン、ホイール・ベース 2850 mmロング・ステーション・ワゴン
463.228 => 300GE/G300; 500GE/G500
M: 103987, 117965
GM: 717439
GA: 722382, 722397
VG: 750650, 750651, 750652
VA: 730391
HA: 741114, 741506
LG: 765503
FH: 463585, 463588

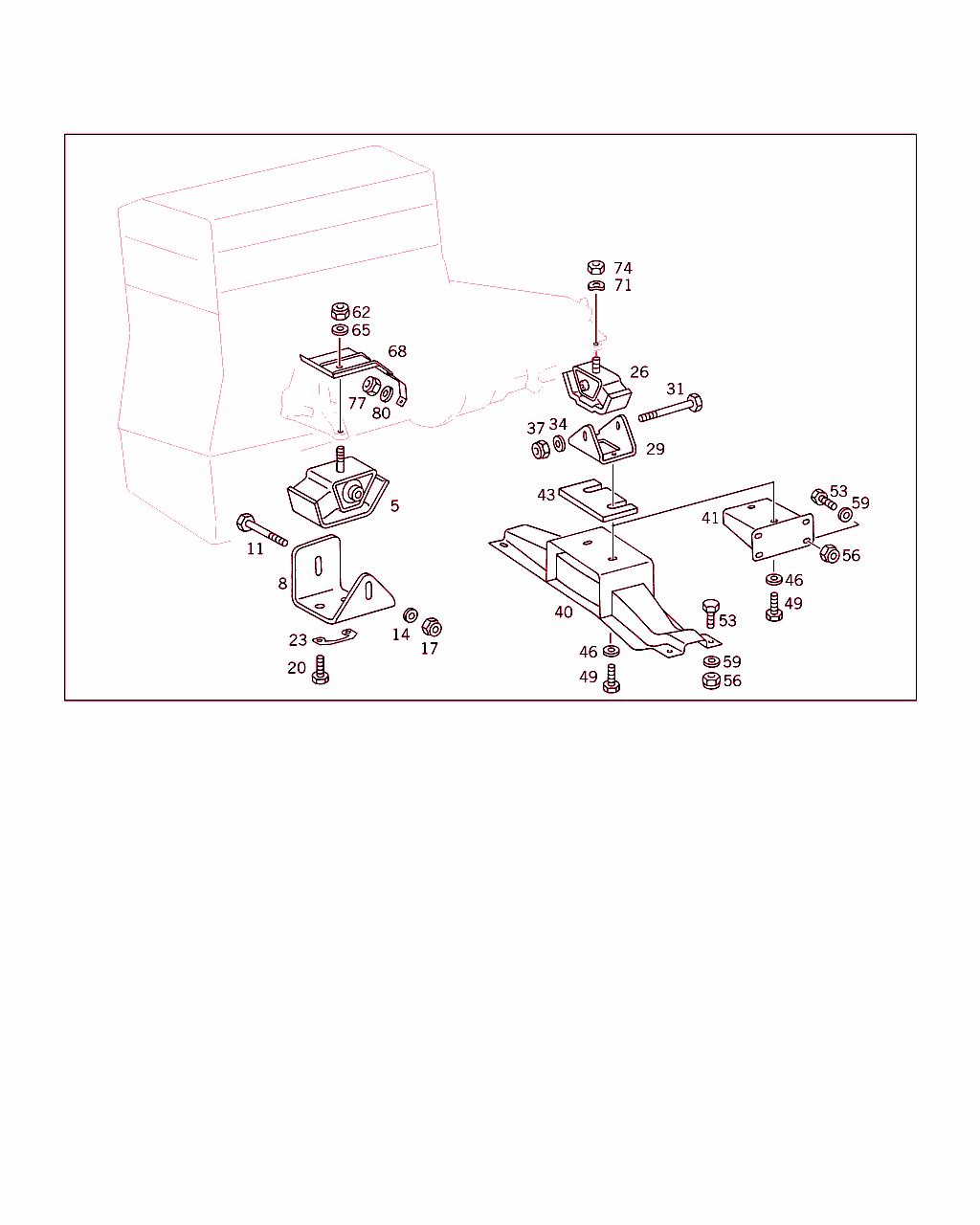

Schema

B24015000049.990104

[image]
x 番号 部品番号 名称/補足ｲﾝﾌｫﾒｰｼｮﾝ 数 ﾊﾞｰｼﾞｮﾝ
5 A 460 240 70 18
ラバー・ブッシュ
右フロント・エンジン・マウント、ホワイト 		001
5 A 460 240 67 18
ラバー・ブッシュ
左フロント・エンジン・マウント、イエロー
SAComponentInformation - ｵﾌﾟｼｮﾝ/ｺﾝﾎﾟｰﾈﾝﾄ･ｲﾝﾌｫﾒｰｼｮﾝ
ｺｰﾄﾞ/ｵﾌﾟｼｮﾝ/ｺﾝﾎﾟｰﾈﾝﾄ名称
28511SV ENGINE MOUNTING
14M 103 ENGINE; BAD ROADS
 		001
5 A 460 240 66 18
ラバー・ブッシュ
右フロント・エンジン・マウント、緑
SAComponentInformation - ｵﾌﾟｼｮﾝ/ｺﾝﾎﾟｰﾈﾝﾄ･ｲﾝﾌｫﾒｰｼｮﾝ
ｺｰﾄﾞ/ｵﾌﾟｼｮﾝ/ｺﾝﾎﾟｰﾈﾝﾄ名称
28511SV ENGINE MOUNTING
03W 4 A 028; WITH M103 ENGINE
04M103 ENGINE; AIR CONDITIONER
 		001
5 A 460 240 71 18
ラバー・ブッシュ
左フロント・エンジン・マウント、グレー
500 GE
SAComponentInformation - ｵﾌﾟｼｮﾝ/ｺﾝﾎﾟｰﾈﾝﾄ･ｲﾝﾌｫﾒｰｼｮﾝ
ｺｰﾄﾞ/ｵﾌﾟｼｮﾝ/ｺﾝﾎﾟｰﾈﾝﾄ名称
77262SV 500GE ENGINE SUSPENSION
01FOR PARTS, SEE STANDARD VERSION
 		001
5 A 460 240 70 18
ラバー・ブッシュ
左フロント・エンジン・マウント、ホワイト 		001
5 A 460 240 71 18
ラバー・ブッシュ
右フロント・エンジン・マウント、グレー
500 GE
SAComponentInformation - ｵﾌﾟｼｮﾝ/ｺﾝﾎﾟｰﾈﾝﾄ･ｲﾝﾌｫﾒｰｼｮﾝ
ｺｰﾄﾞ/ｵﾌﾟｼｮﾝ/ｺﾝﾎﾟｰﾈﾝﾄ名称
77262SV 500GE ENGINE SUSPENSION
01FOR PARTS, SEE STANDARD VERSION
 		001
8 A 460 242 06 40
ホルダー
フロント・ラバー・ベアリング 		002
11 N 000960 010071
ボルト
フロント・ラバー・ブッシュ / ホルダ 		002
14 N 000125 010518
ウインドウ

これに変更 N 000125 010532 		-
14 N 000125 010532
ウインドウ
フロント・ラバー・ブッシュ / ホルダ 		004
17 N 913004 010010
ナット

これに変更 N 910113 010002 		-
17 N 910113 010002
ヘキサゴン・ナット
フロント・ラバー・ブッシュ / ホルダ 		002
20 N 914114 010023
ボルト
フロント・エンジン・マウント / フレーム 		004
23 A 460 241 06 10
プレート
フロント・エンジン・マウント / フレーム 		002
----- H WA 463 241 01 10
プレート
フロント・エンジン・マウント / フレーム
500 GE

ﾌｯﾄﾉｰﾄ解説
[403]
取り付けられていない
SAComponentInformation - ｵﾌﾟｼｮﾝ/ｺﾝﾎﾟｰﾈﾝﾄ･ｲﾝﾌｫﾒｰｼｮﾝ
ｺｰﾄﾞ/ｵﾌﾟｼｮﾝ/ｺﾝﾎﾟｰﾈﾝﾄ名称
77262SV 500GE ENGINE SUSPENSION
01FOR PARTS, SEE STANDARD VERSION
 		002
26 A 460 240 57 18
ラバー・ブッシュ
リヤ・エンジン・マウント、緑 		001
26 A 460 240 63 18
ラバー・ブッシュ
リヤ・エンジン・マウント、赤
SAComponentInformation - ｵﾌﾟｼｮﾝ/ｺﾝﾎﾟｰﾈﾝﾄ･ｲﾝﾌｫﾒｰｼｮﾝ
ｺｰﾄﾞ/ｵﾌﾟｼｮﾝ/ｺﾝﾎﾟｰﾈﾝﾄ名称
28511SV ENGINE MOUNTING
03W 4 A 028; WITH M103 ENGINE
 		001
29 A 460 266 02 40
ホルダー
リヤ・エンジン・マウント 		001
31 N 000931 008251
ボルト
ラバー・ブッシュ / ブラケット
M 8X75 		001
34 N 000125 008418
ウインドウ

これに変更 A 116 990 14 40 		-
34 A 116 990 14 40
ウインドウ
ラバー・ブッシュ / ブラケット 		002
37 N 913002 008004
ナット
ラバー・ブッシュ / ブラケット 		001
40 A 463 260 13 60
サポート
リヤ・エンジン・マウント 		001 M
41 A 463 260 10 60
キャリア
リヤ・エンジン・マウント
300 GE 		001 A
41 H WA 463 260 01 60
サポート
リヤ・エンジン・マウント
500 GE
SAComponentInformation - ｵﾌﾟｼｮﾝ/ｺﾝﾎﾟｰﾈﾝﾄ･ｲﾝﾌｫﾒｰｼｮﾝ
ｺｰﾄﾞ/ｵﾌﾟｼｮﾝ/ｺﾝﾎﾟｰﾈﾝﾄ名称
77262SV 500GE ENGINE SUSPENSION
01FOR PARTS, SEE STANDARD VERSION
 		001 LA
43 A 463 266 05 42
プレート
1.5 MM
SAComponentInformation - ｵﾌﾟｼｮﾝ/ｺﾝﾎﾟｰﾈﾝﾄ･ｲﾝﾌｫﾒｰｼｮﾝ
ｺｰﾄﾞ/ｵﾌﾟｼｮﾝ/ｺﾝﾎﾟｰﾈﾝﾄ名称
28511SV ENGINE MOUNTING
03W 4 A 028; WITH M103 ENGINE
 		NB
43 A 463 266 04 42
プレート
2.0 MM

ﾌｯﾄﾉｰﾄ解説
[003]
ｼｬｼﾅﾝﾊﾞNo.以前:
082855
908101
その他取付け
  082891,  082892,  082893,  082913,  082914,  082915.
SAComponentInformation - ｵﾌﾟｼｮﾝ/ｺﾝﾎﾟｰﾈﾝﾄ･ｲﾝﾌｫﾒｰｼｮﾝ
ｺｰﾄﾞ/ｵﾌﾟｼｮﾝ/ｺﾝﾎﾟｰﾈﾝﾄ名称
28511SV ENGINE MOUNTING
03W 4 A 028; WITH M103 ENGINE
 		NB
43 A 463 266 03 42
プレート
2.5 MM

ﾌｯﾄﾉｰﾄ解説
[003]
ｼｬｼﾅﾝﾊﾞNo.以前:
082855
908101
その他取付け
  082891,  082892,  082893,  082913,  082914,  082915.
 		NB
46 A 116 990 14 40
ウインドウ
リヤ・エンジン・マウント / コンソール

♦ 以下から選択できます A 603 990 08 40
SAComponentInformation - ｵﾌﾟｼｮﾝ/ｺﾝﾎﾟｰﾈﾝﾄ･ｲﾝﾌｫﾒｰｼｮﾝ
ｺｰﾄﾞ/ｵﾌﾟｼｮﾝ/ｺﾝﾎﾟｰﾈﾝﾄ名称
28511SV ENGINE MOUNTING
03W 4 A 028; WITH M103 ENGINE
 		002
46 A 603 990 08 40
ウインドウ
リヤ・エンジン・マウント / コンソール

♦ 以下から選択できます A 116 990 14 40
SAComponentInformation - ｵﾌﾟｼｮﾝ/ｺﾝﾎﾟｰﾈﾝﾄ･ｲﾝﾌｫﾒｰｼｮﾝ
ｺｰﾄﾞ/ｵﾌﾟｼｮﾝ/ｺﾝﾎﾟｰﾈﾝﾄ名称
28511SV ENGINE MOUNTING
03W 4 A 028; WITH M103 ENGINE
 		002
49 N 000933 008212
ボルト

これに変更 N 304017 008016 		-
49 N 304017 008016
6角ボルト
リヤ・エンジン・マウント / コンソール
M 8X16

ﾌｯﾄﾉｰﾄ解説
[002]
I=======================================================================================================================I
I ピン長、プレート厚 "S" の場合                                                                                                      I
I S= 0 MM          I  S= -2.5 MM       I  S= 3-4.5 MM      I  S= 5-6 MM        I                   I                    I
I M8X16            I  M8X18            I  M8X20            I  M8X22            I                   I                    I
I=======================================================================================================================I
[003]
ｼｬｼﾅﾝﾊﾞNo.以前:
082855
908101
その他取付け
  082891,  082892,  082893,  082913,  082914,  082915.
 		NB
49 N 000933 008145
ボルト
リヤ・エンジン・マウント / コンソール
M 8X18

ﾌｯﾄﾉｰﾄ解説
[002]
I=======================================================================================================================I
I ピン長、プレート厚 "S" の場合                                                                                                      I
I S= 0 MM          I  S= -2.5 MM       I  S= 3-4.5 MM      I  S= 5-6 MM        I                   I                    I
I M8X16            I  M8X18            I  M8X20            I  M8X22            I                   I                    I
I=======================================================================================================================I
[003]
ｼｬｼﾅﾝﾊﾞNo.以前:
082855
908101
その他取付け
  082891,  082892,  082893,  082913,  082914,  082915.
 		NB
49 N 000933 008147
ボルト

これに変更 N 304017 008021 		-
49 N 304017 008021
6角ボルト
リヤ・エンジン・マウント / コンソール
M 8X20

ﾌｯﾄﾉｰﾄ解説
[002]
I=======================================================================================================================I
I ピン長、プレート厚 "S" の場合                                                                                                      I
I S= 0 MM          I  S= -2.5 MM       I  S= 3-4.5 MM      I  S= 5-6 MM        I                   I                    I
I M8X16            I  M8X18            I  M8X20            I  M8X22            I                   I                    I
I=======================================================================================================================I
[003]
ｼｬｼﾅﾝﾊﾞNo.以前:
082855
908101
その他取付け
  082891,  082892,  082893,  082913,  082914,  082915.
 		NB
49 N 000933 008147
ボルト

これに変更 N 304017 008021 		-
49 N 304017 008021
6角ボルト
リヤ・エンジン・マウント / コンソール
M 8X20 		002
49 N 000933 008154
ボルト

これに変更 N 304017 008021 		-
49 N 304017 008021
6角ボルト
リヤ・エンジン・マウント / コンソール
M 8X22

ﾌｯﾄﾉｰﾄ解説
[002]
I=======================================================================================================================I
I ピン長、プレート厚 "S" の場合                                                                                                      I
I S= 0 MM          I  S= -2.5 MM       I  S= 3-4.5 MM      I  S= 5-6 MM        I                   I                    I
I M8X16            I  M8X18            I  M8X20            I  M8X22            I                   I                    I
I=======================================================================================================================I
[003]
ｼｬｼﾅﾝﾊﾞNo.以前:
082855
908101
その他取付け
  082891,  082892,  082893,  082913,  082914,  082915.
 		NB
49 N 000933 008212
ボルト

これに変更 N 304017 008016 		- LA
49 N 304017 008016
6角ボルト
リヤ・エンジン・マウント / コンソール
M 8X16; 500 GE 		002 LA
53 N 000933 008153
ボルト

これに変更 N 304017 008034 		-
53 N 304017 008034
6角ボルト
マウント / フレーム
M 8X25 		004
56 N 913002 008004
ナット
マウント / フレーム 		004
59 A 116 990 14 40
ウインドウ
リヤ・エンジン・マウント / コンソール

♦ 以下から選択できます A 603 990 08 40 		004
59 A 603 990 08 40
ウインドウ
リヤ・エンジン・マウント / コンソール

♦ 以下から選択できます A 116 990 08 40 		004
62 N 913004 012009
ナット

これに変更 N 910113 012003 		-
62 N 910113 012003
ヘキサゴン・ナット
エンジン / フロント・エンジン・マウント 		002
65 N 000125 013008
ウインドウ -
68 A 601 241 01 34
シールド・プレート
300 GE 		001
71 N 000137 012203
スプリングワッシャ

これに変更 N 000137 012206 		-
71 N 000137 012206
スプリングワッシャ
エンジン / 後部エンジン・マウント 		001
74 N 000934 012022
ナット
エンジン / 後部エンジン・マウント 		001
