一覧

ゲレンデヴァーゲン、ホイール・ベース 2850 mmロング・ステーション・ワゴンゲレンデヴァーゲン、ホイール・ベース 2850 mmロング・ステーション・ワゴン
463.228 => 300GE/G300; 500GE/G500
M: 103987, 117965
GM: 717439
GA: 722382, 722397
VG: 750650, 750651, 750652
VA: 730391
HA: 741114, 741506
LG: 765503
FH: 463585, 463588

Schema

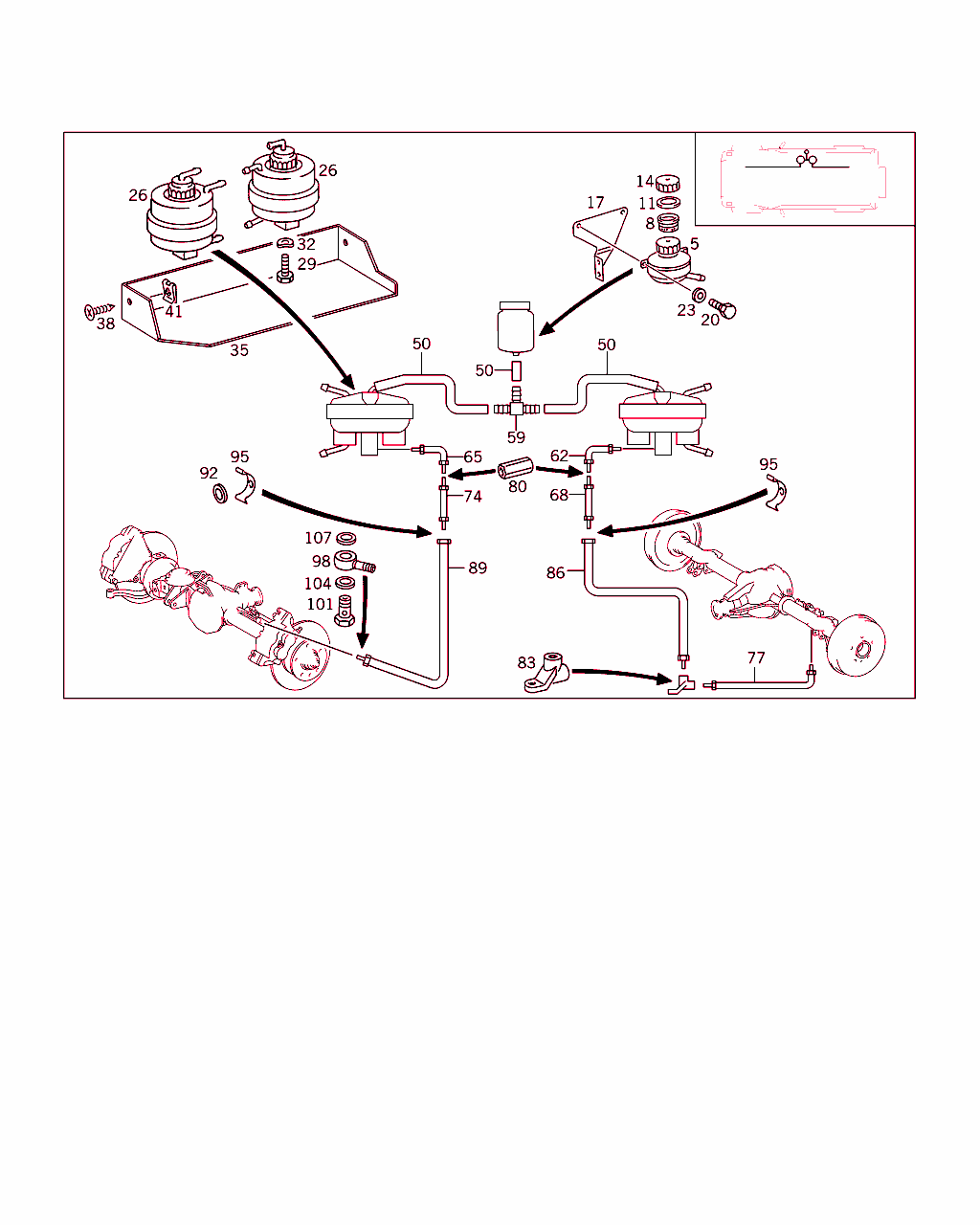

B28070000005.000609

[image]

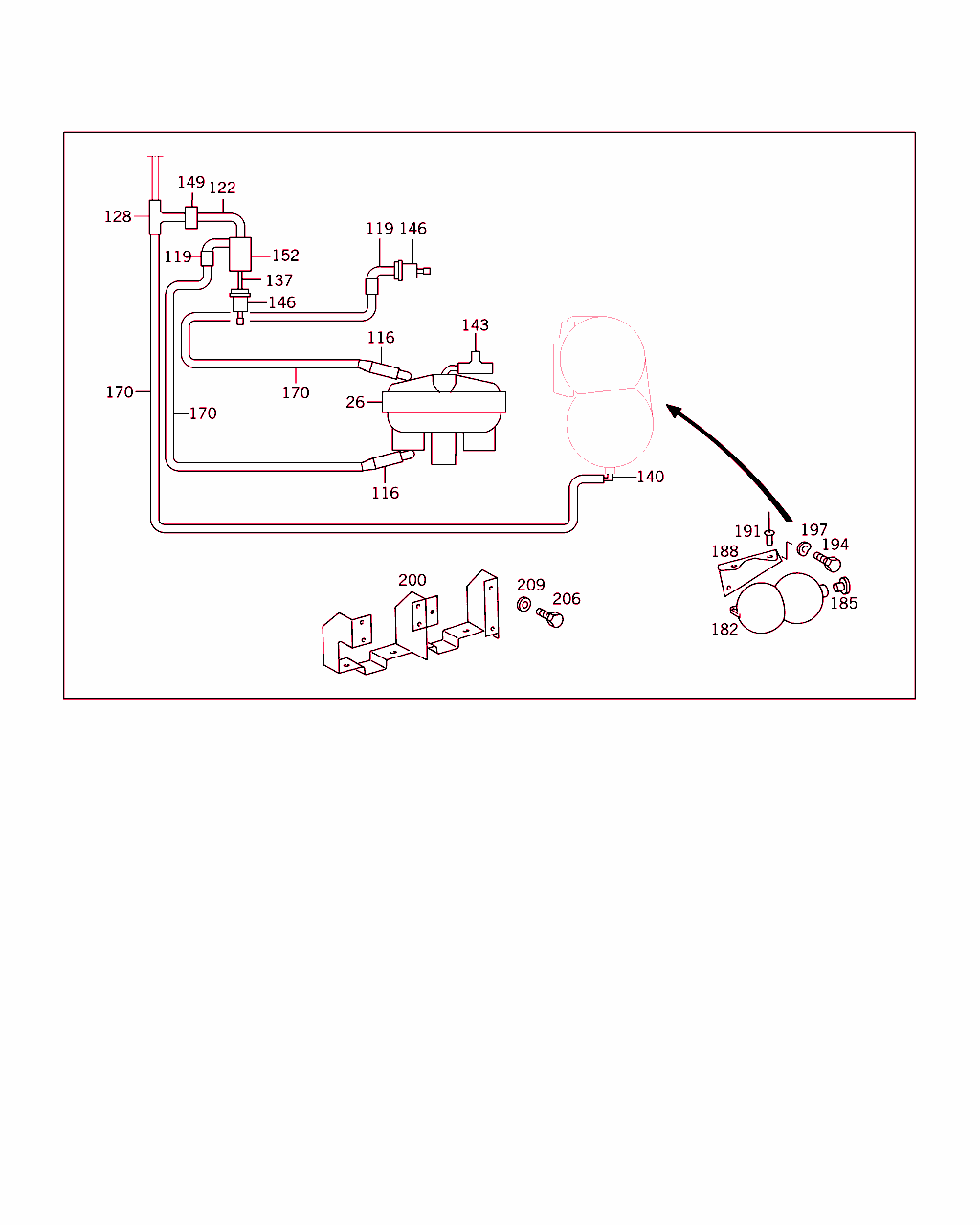

B28070000034.010321

[image]

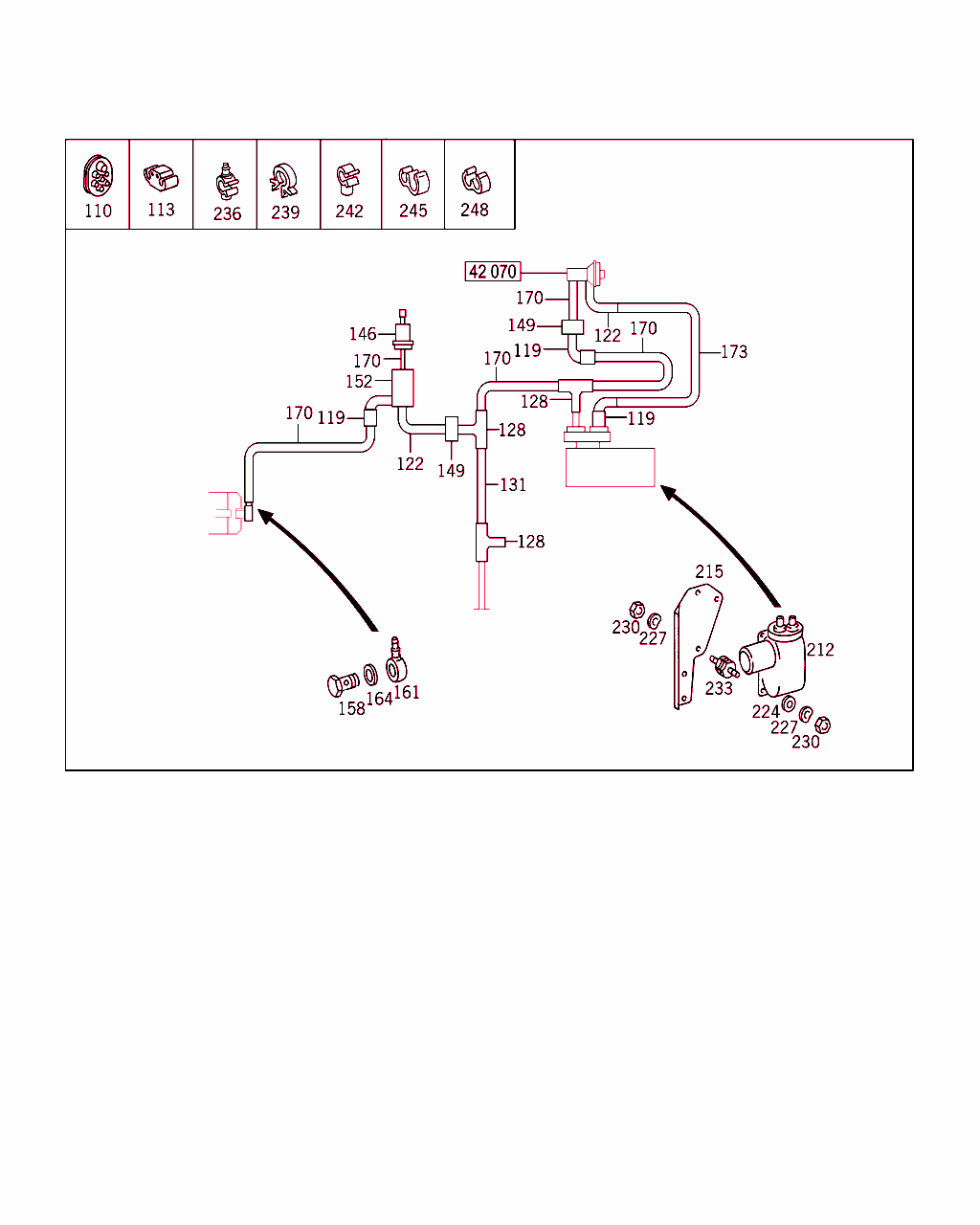

B28070000041.071012

[image]
x 番号 部品番号 名称/補足ｲﾝﾌｫﾒｰｼｮﾝ 数 ﾊﾞｰｼﾞｮﾝ
ハイドロリック・セクション
ブラケット
5 A 000 353 01 04
エクスパンション・タンク 001
8 A 000 431 43 34
ストレーナ 001
11 A 003 997 64 40
シールリング 001
14 A 000 295 02 37
スクリュ・プラグ

これに変更 A 000 431 54 33 		-
14 A 000 431 54 33
キャップ
のこ歯ねじ 		001
17 A 463 350 04 38
ホルダー 001
20 N 000933 006207
ボルト
M 6X14 		004
23 N 000125 006423
ウインドウ 002
26 A 000 353 29 55
シリンダ
リヤ・アクスル・ディファレンシャル・ロック・ コントロール 		001
26 A 000 353 29 55
シリンダ
フロント・アクスル・ディファレンシャル・ロック・ コントロール
SAComponentInformation - ｵﾌﾟｼｮﾝ/ｺﾝﾎﾟｰﾈﾝﾄ･ｲﾝﾌｫﾒｰｼｮﾝ
ｺｰﾄﾞ/ｵﾌﾟｼｮﾝ/ｺﾝﾎﾟｰﾈﾝﾄ名称
28503SV DIFFERENTIAL LOCK CONTROL
01SEE STANDARD MICROFICHE
 		001
29 N 000933 008130
ボルト

これに変更 N 304017 008039 		-
29 N 304017 008039
6角ボルト
M 8X12 		004
32 N 000137 008204
スプリングワッシャ

これに変更 N 000137 008212 		-
32 N 000137 008212
スプリングワッシャ 004
35 A 463 350 00 83
保護プレート
500 GE 		001 LA
38 N 007976 004225
鉄板ビス
保護プレート / ホルダ
500 GE 		003 LA
41 A 140 994 10 45
ヒューズ
保護プレート / ホルダ
500 GE 		003 LA
50 N 916030 000527
ホース
エクスパンション・タンクとステアリング・シリンダの間
7.5X3 MM

ﾌｯﾄﾉｰﾄ解説
[404]
メートル単位で注文のこと
 		NB
59 A 001 990 02 70
T型コネクタ
エクスパンション・タンクとステアリング・シリンダの間 		001
62 A 123 420 95 28
ライン
ステアリング・シリンダからコネクティング・ピースへ
950 MM 		001
65 A 123 420 66 28
ライン
ステアリング・シリンダからコネクティング・ピースへ
1135 MM
SAComponentInformation - ｵﾌﾟｼｮﾝ/ｺﾝﾎﾟｰﾈﾝﾄ･ｲﾝﾌｫﾒｰｼｮﾝ
ｺｰﾄﾞ/ｵﾌﾟｼｮﾝ/ｺﾝﾎﾟｰﾈﾝﾄ名称
28503SV DIFFERENTIAL LOCK CONTROL
01SEE STANDARD MICROFICHE
 		001
68 A 463 350 02 80
ライン
コネクティング・ピースからリヤ・アクスルへ
4430 MM 		001
74 A 123 420 71 28
ライン
/ フロント・アクスル
1590 MM 		001
77 A 123 420 55 28
ライン
ディストリビュータ / コントロール・シリンダ
345 MM 		001
80 A 121 429 01 34
スペース・エレメント
リヤ・アクスル 		001
80 A 121 429 01 34
スペース・エレメント
フロント・アクスル
SAComponentInformation - ｵﾌﾟｼｮﾝ/ｺﾝﾎﾟｰﾈﾝﾄ･ｲﾝﾌｫﾒｰｼｮﾝ
ｺｰﾄﾞ/ｵﾌﾟｼｮﾝ/ｺﾝﾎﾟｰﾈﾝﾄ名称
28503SV DIFFERENTIAL LOCK CONTROL
01SEE STANDARD MICROFICHE
 		001
83 A 000 428 68 24
ディストリビュータ 001
86 A 463 428 02 35
ブレーキ・ホース
リヤ・アクスル 		001
89 A 463 428 04 35
ブレーキ・ホース
フロント・アクスル
SAComponentInformation - ｵﾌﾟｼｮﾝ/ｺﾝﾎﾟｰﾈﾝﾄ･ｲﾝﾌｫﾒｰｼｮﾝ
ｺｰﾄﾞ/ｵﾌﾟｼｮﾝ/ｺﾝﾎﾟｰﾈﾝﾄ名称
28503SV DIFFERENTIAL LOCK CONTROL
01SEE STANDARD MICROFICHE
 		001
92 A 460 428 00 76
ウインドウ
ブレーキ・ホース
SAComponentInformation - ｵﾌﾟｼｮﾝ/ｺﾝﾎﾟｰﾈﾝﾄ･ｲﾝﾌｫﾒｰｼｮﾝ
ｺｰﾄﾞ/ｵﾌﾟｼｮﾝ/ｺﾝﾎﾟｰﾈﾝﾄ名称
28503SV DIFFERENTIAL LOCK CONTROL
01SEE STANDARD MICROFICHE
 		003
95 A 000 428 06 73
スプリング
ブラケットに取り付けるブレーキ・ホース 		002
98 A 000 990 22 88
リング・ピース
ホース / オペレーティング・シリンダ
SAComponentInformation - ｵﾌﾟｼｮﾝ/ｺﾝﾎﾟｰﾈﾝﾄ･ｲﾝﾌｫﾒｰｼｮﾝ
ｺｰﾄﾞ/ｵﾌﾟｼｮﾝ/ｺﾝﾎﾟｰﾈﾝﾄ名称
28503SV DIFFERENTIAL LOCK CONTROL
01SEE STANDARD MICROFICHE
 		001
101 A 000 428 11 26
中空ボルト
ホース / オペレーティング・シリンダ
SAComponentInformation - ｵﾌﾟｼｮﾝ/ｺﾝﾎﾟｰﾈﾝﾄ･ｲﾝﾌｫﾒｰｼｮﾝ
ｺｰﾄﾞ/ｵﾌﾟｼｮﾝ/ｺﾝﾎﾟｰﾈﾝﾄ名称
28503SV DIFFERENTIAL LOCK CONTROL
01SEE STANDARD MICROFICHE
 		001
104 A 001 431 12 60
シールリング
ホース / オペレーティング・シリンダ
SAComponentInformation - ｵﾌﾟｼｮﾝ/ｺﾝﾎﾟｰﾈﾝﾄ･ｲﾝﾌｫﾒｰｼｮﾝ
ｺｰﾄﾞ/ｵﾌﾟｼｮﾝ/ｺﾝﾎﾟｰﾈﾝﾄ名称
28503SV DIFFERENTIAL LOCK CONTROL
01SEE STANDARD MICROFICHE
 		001
107 A 001 431 13 60
シールリング
ホース / オペレーティング・シリンダ
SAComponentInformation - ｵﾌﾟｼｮﾝ/ｺﾝﾎﾟｰﾈﾝﾄ･ｲﾝﾌｫﾒｰｼｮﾝ
ｺｰﾄﾞ/ｵﾌﾟｼｮﾝ/ｺﾝﾎﾟｰﾈﾝﾄ名称
28503SV DIFFERENTIAL LOCK CONTROL
01SEE STANDARD MICROFICHE
 		001
110 A 006 997 64 81
グロメット 001
113 A 201 995 02 65
ホルダー

これに変更 A 201 995 01 65 		-
113 A 201 995 01 65
ホルダー 005
116 A 117 078 08 81
ホース 002
116 A 117 078 08 81
ホース
SAComponentInformation - ｵﾌﾟｼｮﾝ/ｺﾝﾎﾟｰﾈﾝﾄ･ｲﾝﾌｫﾒｰｼｮﾝ
ｺｰﾄﾞ/ｵﾌﾟｼｮﾝ/ｺﾝﾎﾟｰﾈﾝﾄ名称
28503SV DIFFERENTIAL LOCK CONTROL
01SEE STANDARD MICROFICHE
 		001
119 A 117 078 07 81
ホース 004
119 A 117 078 07 81
ホース
SAComponentInformation - ｵﾌﾟｼｮﾝ/ｺﾝﾎﾟｰﾈﾝﾄ･ｲﾝﾌｫﾒｰｼｮﾝ
ｺｰﾄﾞ/ｵﾌﾟｼｮﾝ/ｺﾝﾎﾟｰﾈﾝﾄ名称
28503SV DIFFERENTIAL LOCK CONTROL
01SEE STANDARD MICROFICHE
 		001
122 A 117 078 01 81
ホース

これに変更 A 117 078 02 81 		-
122 A 117 078 02 81
ホース 003
128 A 117 078 03 45
分岐ノズル 003
131 A 463 990 00 72
ジョイント
フロント・ディファレンシャル・ロック装備車用
SAComponentInformation - ｵﾌﾟｼｮﾝ/ｺﾝﾎﾟｰﾈﾝﾄ･ｲﾝﾌｫﾒｰｼｮﾝ
ｺｰﾄﾞ/ｵﾌﾟｼｮﾝ/ｺﾝﾎﾟｰﾈﾝﾄ名称
28503SV DIFFERENTIAL LOCK CONTROL
01SEE STANDARD MICROFICHE
 		001
137 A 117 078 01 45
分岐ノズル
フロント・ディファレンシャル・ロック装備車用
SAComponentInformation - ｵﾌﾟｼｮﾝ/ｺﾝﾎﾟｰﾈﾝﾄ･ｲﾝﾌｫﾒｰｼｮﾝ
ｺｰﾄﾞ/ｵﾌﾟｼｮﾝ/ｺﾝﾎﾟｰﾈﾝﾄ名称
28503SV DIFFERENTIAL LOCK CONTROL
01SEE STANDARD MICROFICHE
 		001
140 A 002 990 68 71
アングル・ピース 001
143 A 601 997 00 74
T型コネクタ
フロント・ディファレンシャル・ロック装備車用
SAComponentInformation - ｵﾌﾟｼｮﾝ/ｺﾝﾎﾟｰﾈﾝﾄ･ｲﾝﾌｫﾒｰｼｮﾝ
ｺｰﾄﾞ/ｵﾌﾟｼｮﾝ/ｺﾝﾎﾟｰﾈﾝﾄ名称
28503SV DIFFERENTIAL LOCK CONTROL
01SEE STANDARD MICROFICHE
 		001
146 A 000 078 02 56
ストレーナ 003
149 A 123 800 00 78
バルブ 003
152 A 001 540 70 97
バルブ

これに変更 A 001 540 68 97 		-
152 A 001 540 68 97
バルブ 002
158 N 915036 008202
中空ボルト
トランスファ･ケース 		001
161 N 915052 004015
リング・ピース
トランスファ･ケース 		001
164 N 007603 012110
シーリング・リング
トランスファ･ケース 		002
170 A 008 997 60 82
ホース

これに変更 A 000 987 26 27 		-
170 A 000 987 26 27
プラスチック・パイプ
6X1 MM

ﾌｯﾄﾉｰﾄ解説
[404]
メートル単位で注文のこと
 		NB
170 A 008 997 47 82
ホース

これに変更 A 117 997 09 82 		-
170 A 117 997 09 82
ホース

ﾌｯﾄﾉｰﾄ解説
[404]
メートル単位で注文のこと
 		NB
170 N 916030 000527
ホース

ﾌｯﾄﾉｰﾄ解説
[404]
メートル単位で注文のこと
SAComponentInformation - ｵﾌﾟｼｮﾝ/ｺﾝﾎﾟｰﾈﾝﾄ･ｲﾝﾌｫﾒｰｼｮﾝ
ｺｰﾄﾞ/ｵﾌﾟｼｮﾝ/ｺﾝﾎﾟｰﾈﾝﾄ名称
28503SV DIFFERENTIAL LOCK CONTROL
01SEE STANDARD MICROFICHE
 		NB
173 A 000 158 14 35
パイプ

ﾌｯﾄﾉｰﾄ解説
[404]
メートル単位で注文のこと
 		NB
182 A 123 800 12 19
リザーバ
(バキューム・リザーバ) 		001
185 A 107 805 01 98
ウェザ・ストリップ 001
188 A 463 430 02 10
ホルダー
バキューム・リザーブ・タンク
200 GE-300 GE 		001
188 A 102 070 08 40
ホルダー
バキューム・リザーブ・タンク
500 GE
SAComponentInformation - ｵﾌﾟｼｮﾝ/ｺﾝﾎﾟｰﾈﾝﾄ･ｲﾝﾌｫﾒｰｼｮﾝ
ｺｰﾄﾞ/ｵﾌﾟｼｮﾝ/ｺﾝﾎﾟｰﾈﾝﾄ名称
77268SV 500GE REAR AXLE
01FOR PARTS, SEE STANDARD VERSION
 		001 LA
191 N 910002 004102
リベット
リザーバ / ホルダ
4X4.57 		002
194 N 000933 006207
ボルト
バキューム・リザーブ・タンク
M 6X14, 200 GE-300 GE 		002
194 N 000933 005059
ボルト
バキューム・リザーブ・タンク
M 5X12, 500 GE
SAComponentInformation - ｵﾌﾟｼｮﾝ/ｺﾝﾎﾟｰﾈﾝﾄ･ｲﾝﾌｫﾒｰｼｮﾝ
ｺｰﾄﾞ/ｵﾌﾟｼｮﾝ/ｺﾝﾎﾟｰﾈﾝﾄ名称
77268SV 500GE REAR AXLE
01FOR PARTS, SEE STANDARD VERSION
 		002 LA
197 N 000137 006204
スプリングワッシャ
バキューム・リザーブ・タンク
200 GE-300 GE 		002
197 N 000125 005317
ウインドウ

これに変更 N 000433 005304 		- LA
197 N 000433 005304
ウインドウ
バキューム・リザーブ・タンク
500 GE
SAComponentInformation - ｵﾌﾟｼｮﾝ/ｺﾝﾎﾟｰﾈﾝﾄ･ｲﾝﾌｫﾒｰｼｮﾝ
ｺｰﾄﾞ/ｵﾌﾟｼｮﾝ/ｺﾝﾎﾟｰﾈﾝﾄ名称
77268SV 500GE REAR AXLE
01FOR PARTS, SEE STANDARD VERSION
 		002 LA
200 A 463 350 02 38
ホルダー
/ ホイール・ハウス
200 GE-300 GE 		001
----- A 463 353 09 40
ホルダー
バキューム・リザーブ・タンク
500 GE

ﾌｯﾄﾉｰﾄ解説
[402]
今後の入荷予定はありません。
[403]
取り付けられていない
SAComponentInformation - ｵﾌﾟｼｮﾝ/ｺﾝﾎﾟｰﾈﾝﾄ･ｲﾝﾌｫﾒｰｼｮﾝ
ｺｰﾄﾞ/ｵﾌﾟｼｮﾝ/ｺﾝﾎﾟｰﾈﾝﾄ名称
77268SV 500GE REAR AXLE
01FOR PARTS, SEE STANDARD VERSION
 		001 LA
206 N 000933 006207
ボルト
M 6X14; 200 GE-300 GE 		004
209 N 000125 006421
ウインドウ
200 GE-300 GE

これに変更 N 000125 006449 		002
209 N 000125 006449
ウインドウ
200 GE-300 GE 		002
212 A 463 550 01 83
ポンプ
ディファレンシャル・ロック操作 		001
----- A 463 351 00 40
ホルダー 001
215 H WA 463 350 00 38
ホルダー
500 GE
SAComponentInformation - ｵﾌﾟｼｮﾝ/ｺﾝﾎﾟｰﾈﾝﾄ･ｲﾝﾌｫﾒｰｼｮﾝ
ｺｰﾄﾞ/ｵﾌﾟｼｮﾝ/ｺﾝﾎﾟｰﾈﾝﾄ名称
77268SV 500GE REAR AXLE
01FOR PARTS, SEE STANDARD VERSION
 		001 LA
224 N 000125 006421
ウインドウ
ブラケットに取り付けるポンプ

これに変更 N 000125 006449 		003
224 N 000125 006449
ウインドウ
ブラケットに取り付けるポンプ 		003
227 N 000137 006204
スプリングワッシャ
ブラケットに取り付けるポンプ 		006
230 N 000934 006007
ナット
ブラケットに取り付けるポンプ 		006
233 A 117 988 00 11
バッファ
ブラケットに取り付けるポンプ

♦ 以下から選択できます A 117 987 00 39 		003
233 A 117 987 00 39
ラバー・バッファ
ブラケットに取り付けるポンプ

♦ 以下から選択できます A 117 988 00 11 		003
236 A 000 476 04 36
ホース・ホルダ 003
239 A 000 995 52 44
リング 001
242 A 000 995 17 65
クランプ 003
245 A 000 995 08 68
クランプ 001
248 A 000 995 03 68
クランプ 004
248 A 000 995 62 44
クランプ

♦ 以下から選択できます A 000 995 03 68 		NB
248 A 000 995 03 68
クランプ

♦ 以下から選択できます A 000 995 62 44 		NB
248 A 003 997 72 90
クランプ
500 GE
SAComponentInformation - ｵﾌﾟｼｮﾝ/ｺﾝﾎﾟｰﾈﾝﾄ･ｲﾝﾌｫﾒｰｼｮﾝ
ｺｰﾄﾞ/ｵﾌﾟｼｮﾝ/ｺﾝﾎﾟｰﾈﾝﾄ名称
77268SV 500GE REAR AXLE
01FOR PARTS, SEE STANDARD VERSION
 		003 LA
