ゲレンデヴァーゲン、ホイール・ベース 2850 mmロング・ステーション・ワゴンゲレンデヴァーゲン、ホイール・ベース 2850 mmロング・ステーション・ワゴン
463.228 => 300GE/G300; 500GE/G500
M: 103987, 117965
GM: 717439
GA: 722382, 722397
VG: 750650, 750651, 750652
VA: 730391
HA: 741114, 741506
LG: 765503
FH: 463585, 463588

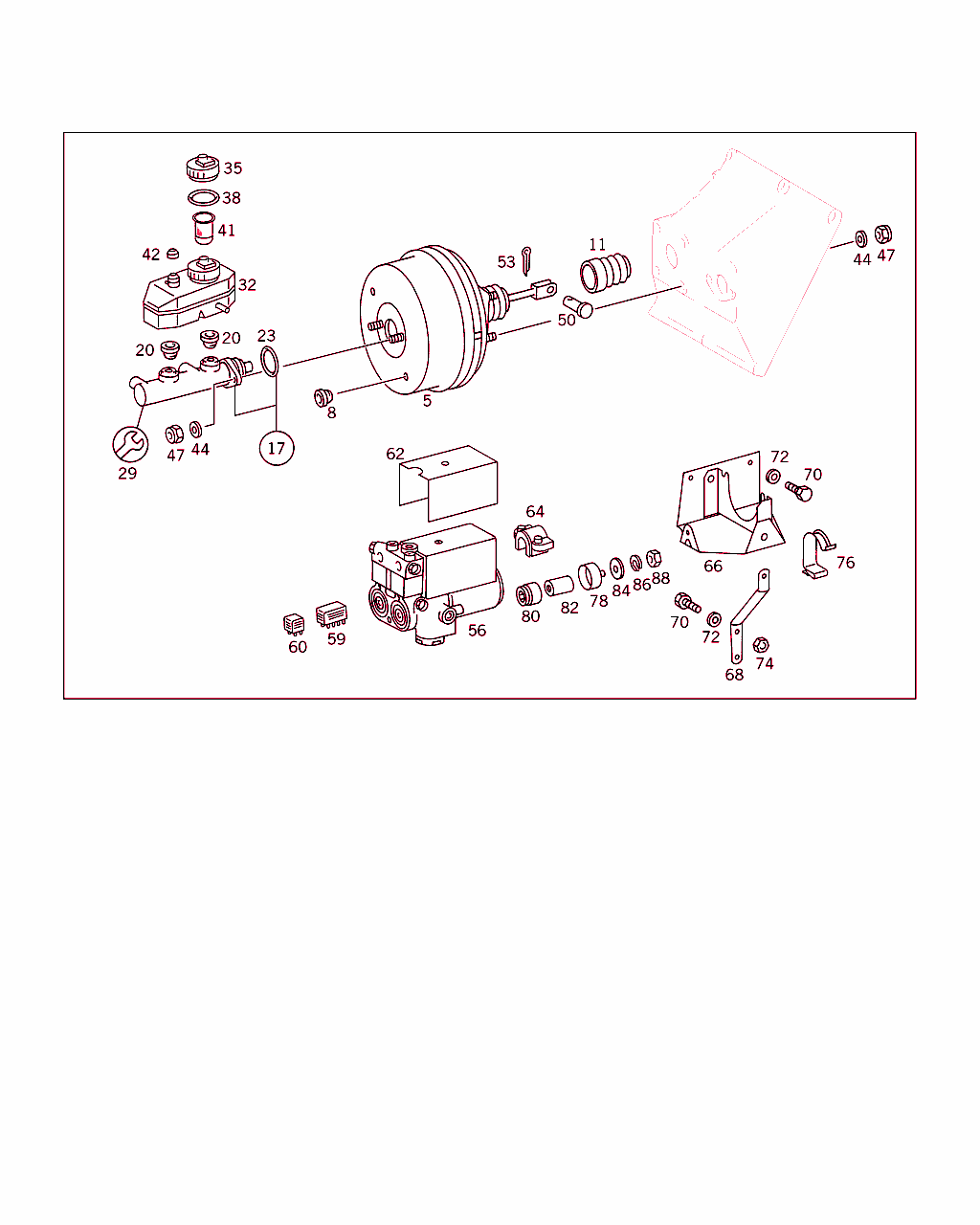

Schema

B42050000016.990917

[image]
x 番号 部品番号 名称/補足ｲﾝﾌｫﾒｰｼｮﾝ 数 ﾊﾞｰｼﾞｮﾝ
ホイール・ブレーキ、アクスル参照
ブラケット
----- A 000 430 41 08
ブレーキ・ブースタ

これに変更 A 002 430 99 30
• +001 A 005 430 38 01
• +001 A 002 431 09 02
• +001 A 000 431 11 50
SAComponentInformation - ｵﾌﾟｼｮﾝ/ｺﾝﾎﾟｰﾈﾝﾄ･ｲﾝﾌｫﾒｰｼｮﾝ
ｺｰﾄﾞ/ｵﾌﾟｼｮﾝ/ｺﾝﾎﾟｰﾈﾝﾄ名称
77263SV 500GE PEDAL ASSEMBLY
02VEHICLES FOR JAPAN, LARGER BRAKE FLUID RESERVOIR
 		-
5 A 002 430 99 30
ブレーキブースター
SAComponentInformation - ｵﾌﾟｼｮﾝ/ｺﾝﾎﾟｰﾈﾝﾄ･ｲﾝﾌｫﾒｰｼｮﾝ
ｺｰﾄﾞ/ｵﾌﾟｼｮﾝ/ｺﾝﾎﾟｰﾈﾝﾄ名称
77263SV 500GE PEDAL ASSEMBLY
02VEHICLES FOR JAPAN, LARGER BRAKE FLUID RESERVOIR
 		001
5 A 002 430 99 30
ブレーキブースター 001 L
5 A 003 430 06 30
ブレーキブースター 001 R
5 A 005 430 38 01
メイン・シリンダ
500 GE

ﾌｯﾄﾉｰﾄ解説
[006]
車両、日本仕様
SAComponentInformation - ｵﾌﾟｼｮﾝ/ｺﾝﾎﾟｰﾈﾝﾄ･ｲﾝﾌｫﾒｰｼｮﾝ
ｺｰﾄﾞ/ｵﾌﾟｼｮﾝ/ｺﾝﾎﾟｰﾈﾝﾄ名称
77263SV 500GE PEDAL ASSEMBLY
02VEHICLES FOR JAPAN, LARGER BRAKE FLUID RESERVOIR
 		001
8 A 000 431 99 60
シール・リング 001
11 A 000 431 71 87
保護キャップ 001
17 A 004 430 29 01
メイン・シリンダ
ABS の場合は適用外 		001 L
17 A 005 430 32 01
マスタ・シリンダ

これに変更 A 005 430 38 01
• +002 A 000 431 11 50

ﾌｯﾄﾉｰﾄ解説
[006]
車両、日本仕様
 		- LA
17 A 005 430 38 01
メイン・シリンダ
ABS の場合
SAComponentInformation - ｵﾌﾟｼｮﾝ/ｺﾝﾎﾟｰﾈﾝﾄ･ｲﾝﾌｫﾒｰｼｮﾝ
ｺｰﾄﾞ/ｵﾌﾟｼｮﾝ/ｺﾝﾎﾟｰﾈﾝﾄ名称
28502SV ペダル・ユニット
01FOR AUTOMATIC TRANSMISSION
04FOR AUTOMATIC TRANSMISSION
 		001 L
17 A 005 430 38 01
メイン・シリンダ
ABS の場合
SAComponentInformation - ｵﾌﾟｼｮﾝ/ｺﾝﾎﾟｰﾈﾝﾄ･ｲﾝﾌｫﾒｰｼｮﾝ
ｺｰﾄﾞ/ｵﾌﾟｼｮﾝ/ｺﾝﾎﾟｰﾈﾝﾄ名称
28502SV ペダル・ユニット
05FOR AUTOMATIC TRANSMISSION
 		001 L
17 A 005 430 38 01
メイン・シリンダ
ABS の場合
SAComponentInformation - ｵﾌﾟｼｮﾝ/ｺﾝﾎﾟｰﾈﾝﾄ･ｲﾝﾌｫﾒｰｼｮﾝ
ｺｰﾄﾞ/ｵﾌﾟｼｮﾝ/ｺﾝﾎﾟｰﾈﾝﾄ名称
28502SV ペダル・ユニット
11FOR AUTOMATIC TRANSMISSION
77263SV 500GE PEDAL ASSEMBLY
02VEHICLES FOR JAPAN, LARGER BRAKE FLUID RESERVOIR
 		001 L
17 A 005 430 38 01
メイン・シリンダ
ABS の場合
500 GE
SAComponentInformation - ｵﾌﾟｼｮﾝ/ｺﾝﾎﾟｰﾈﾝﾄ･ｲﾝﾌｫﾒｰｼｮﾝ
ｺｰﾄﾞ/ｵﾌﾟｼｮﾝ/ｺﾝﾎﾟｰﾈﾝﾄ名称
77263SV 500GE PEDAL ASSEMBLY
02VEHICLES FOR JAPAN, LARGER BRAKE FLUID RESERVOIR
 		001
17 A 005 430 45 01
メイン・シリンダ
ABS の場合は適用外 		001 R
17 A 005 430 44 01
メイン・シリンダ
ABS の場合
SAComponentInformation - ｵﾌﾟｼｮﾝ/ｺﾝﾎﾟｰﾈﾝﾄ･ｲﾝﾌｫﾒｰｼｮﾝ
ｺｰﾄﾞ/ｵﾌﾟｼｮﾝ/ｺﾝﾎﾟｰﾈﾝﾄ名称
28502SV ペダル・ユニット
01FOR AUTOMATIC TRANSMISSION
04FOR AUTOMATIC TRANSMISSION
 		001 R
17 A 005 430 44 01
メイン・シリンダ
ABS の場合
SAComponentInformation - ｵﾌﾟｼｮﾝ/ｺﾝﾎﾟｰﾈﾝﾄ･ｲﾝﾌｫﾒｰｼｮﾝ
ｺｰﾄﾞ/ｵﾌﾟｼｮﾝ/ｺﾝﾎﾟｰﾈﾝﾄ名称
28502SV ペダル・ユニット
05FOR AUTOMATIC TRANSMISSION
 		001 R
17 A 005 430 44 01
メイン・シリンダ
ABS の場合
SAComponentInformation - ｵﾌﾟｼｮﾝ/ｺﾝﾎﾟｰﾈﾝﾄ･ｲﾝﾌｫﾒｰｼｮﾝ
ｺｰﾄﾞ/ｵﾌﾟｼｮﾝ/ｺﾝﾎﾟｰﾈﾝﾄ名称
28502SV ペダル・ユニット
11FOR AUTOMATIC TRANSMISSION
 		001 R
20 A 000 431 09 50
スリーブ 002 L
20 A 000 431 11 50
スリーブ 002 R
20 A 000 431 11 50
スリーブ
SAComponentInformation - ｵﾌﾟｼｮﾝ/ｺﾝﾎﾟｰﾈﾝﾄ･ｲﾝﾌｫﾒｰｼｮﾝ
ｺｰﾄﾞ/ｵﾌﾟｼｮﾝ/ｺﾝﾎﾟｰﾈﾝﾄ名称
77263SV 500GE PEDAL ASSEMBLY
02VEHICLES FOR JAPAN, LARGER BRAKE FLUID RESERVOIR
 		002 L
23 A 004 997 32 45
シールリング 001
29 A 001 430 03 60
リペア・キット
ABS の場合は適用外
TO 004 430 29 01,005 430 45 01 		001
29 A 005 430 37 01
リペア・キット
ABS の場合
TO 005 430 38 01,005 430 44 01 		001
32 A 001 431 67 02
リザーバ
ウォーニング・システム装備

これに変更 A 002 431 09 02
• +002 A 000 431 11 50 		001 L
32 A 002 431 09 02
リザーバ
ウォーニング・システム装備 		001 L
32 A 002 431 18 02
リザーバ

これに変更 A 002 431 09 02 		- R
32 A 002 431 09 02
リザーバ 001 R
32 A 002 431 09 02
リザーバ
SAComponentInformation - ｵﾌﾟｼｮﾝ/ｺﾝﾎﾟｰﾈﾝﾄ･ｲﾝﾌｫﾒｰｼｮﾝ
ｺｰﾄﾞ/ｵﾌﾟｼｮﾝ/ｺﾝﾎﾟｰﾈﾝﾄ名称
77263SV 500GE PEDAL ASSEMBLY
02VEHICLES FOR JAPAN, LARGER BRAKE FLUID RESERVOIR
 		001
35 A 000 431 66 33
キャップ

これに変更 A 000 431 77 33 		- L
35 A 000 431 77 33
キャップ 001 L
35 A 000 431 54 33
キャップ 001 R
38 A 003 997 64 40
シールリング 001
41 A 000 431 53 34
ストレーナ

これに変更 A 000 431 69 34 		-
41 A 000 431 69 34
ストレーナ 001 L
41 A 000 431 43 34
ストレーナ 001 R
42 A 001 431 38 87
保護キャップ

これに変更 A 000 431 90 87 		- R
42 A 000 431 90 87
保護キャップ 001 R
44 N 000125 008418
ウインドウ

これに変更 N 000125 008443 		-
44 N 000125 008443
ウインドウ 004
47 N 913004 008004
ナット

これに変更 N 913004 008001 		-
47 N 913004 008001
ナット

これに変更 N 910113 008003 		004
47 N 910113 008003
ヘキサゴン・ナット 004
50 N 001444 008233
ピン
ブレーキ・ブースタ / ペダル 		001
53 N 000094 002059
ピン
ブレーキ・ブースタ / ペダル
2X14

これに変更 N 000094 002060 		001
53 N 000094 002060
ピン
ブレーキ・ブースタ / ペダル
2X14 		001
56 A 002 431 24 12
ブレーキ・フォース・レギュレータ

これに変更 A 002 431 53 12 		-
56 A 002 431 53 12
ハイドロ・ユニット
アンチロック・ブレーキング・システム

ﾌｯﾄﾉｰﾄ解説
[002]
4 チャンネル・システム
SAComponentInformation - ｵﾌﾟｼｮﾝ/ｺﾝﾎﾟｰﾈﾝﾄ･ｲﾝﾌｫﾒｰｼｮﾝ
ｺｰﾄﾞ/ｵﾌﾟｼｮﾝ/ｺﾝﾎﾟｰﾈﾝﾄ名称
28506SV ANTI-LOCK BRAKING SYSTEM
01WHEELBASE 2400 AND 2850 MM
 		001
56 A 002 431 15 12
ブレーキ・フォース・レギュレータ
アンチロック・ブレーキング・システム

ﾌｯﾄﾉｰﾄ解説
[003]
3 チャンネル・システム
SAComponentInformation - ｵﾌﾟｼｮﾝ/ｺﾝﾎﾟｰﾈﾝﾄ･ｲﾝﾌｫﾒｰｼｮﾝ
ｺｰﾄﾞ/ｵﾌﾟｼｮﾝ/ｺﾝﾎﾟｰﾈﾝﾄ名称
28506SV ANTI-LOCK BRAKING SYSTEM
01WHEELBASE 2400 AND 2850 MM
 		001
59 A 001 542 65 19
リレー
アクチュエータ

ﾌｯﾄﾉｰﾄ解説
[002]
4 チャンネル・システム
SAComponentInformation - ｵﾌﾟｼｮﾝ/ｺﾝﾎﾟｰﾈﾝﾄ･ｲﾝﾌｫﾒｰｼｮﾝ
ｺｰﾄﾞ/ｵﾌﾟｼｮﾝ/ｺﾝﾎﾟｰﾈﾝﾄ名称
28506SV ANTI-LOCK BRAKING SYSTEM
01WHEELBASE 2400 AND 2850 MM
 		001
59 A 001 542 65 19
リレー
ブレーキ・フォース・レギュレータ

ﾌｯﾄﾉｰﾄ解説
[003]
3 チャンネル・システム
SAComponentInformation - ｵﾌﾟｼｮﾝ/ｺﾝﾎﾟｰﾈﾝﾄ･ｲﾝﾌｫﾒｰｼｮﾝ
ｺｰﾄﾞ/ｵﾌﾟｼｮﾝ/ｺﾝﾎﾟｰﾈﾝﾄ名称
28506SV ANTI-LOCK BRAKING SYSTEM
01WHEELBASE 2400 AND 2850 MM
 		001
60 A 001 542 67 19
リレー
バルブ・オペレーション

ﾌｯﾄﾉｰﾄ解説
[002]
4 チャンネル・システム
SAComponentInformation - ｵﾌﾟｼｮﾝ/ｺﾝﾎﾟｰﾈﾝﾄ･ｲﾝﾌｫﾒｰｼｮﾝ
ｺｰﾄﾞ/ｵﾌﾟｼｮﾝ/ｺﾝﾎﾟｰﾈﾝﾄ名称
28506SV ANTI-LOCK BRAKING SYSTEM
01WHEELBASE 2400 AND 2850 MM
 		001
60 A 001 542 67 19
リレー
ブレーキ・フォース・レギュレータ

ﾌｯﾄﾉｰﾄ解説
[003]
3 チャンネル・システム
SAComponentInformation - ｵﾌﾟｼｮﾝ/ｺﾝﾎﾟｰﾈﾝﾄ･ｲﾝﾌｫﾒｰｼｮﾝ
ｺｰﾄﾞ/ｵﾌﾟｼｮﾝ/ｺﾝﾎﾟｰﾈﾝﾄ名称
28506SV ANTI-LOCK BRAKING SYSTEM
01WHEELBASE 2400 AND 2850 MM
 		001
62 A 001 431 19 87
保護キャップ
ブレーキ・フォース・レギュレータ

ﾌｯﾄﾉｰﾄ解説
[003]
3 チャンネル・システム
SAComponentInformation - ｵﾌﾟｼｮﾝ/ｺﾝﾎﾟｰﾈﾝﾄ･ｲﾝﾌｫﾒｰｼｮﾝ
ｺｰﾄﾞ/ｵﾌﾟｼｮﾝ/ｺﾝﾎﾟｰﾈﾝﾄ名称
28506SV ANTI-LOCK BRAKING SYSTEM
01WHEELBASE 2400 AND 2850 MM
 		001
64 A 000 546 13 75
クランプ
ブレーキ・フォース・レギュレータ

ﾌｯﾄﾉｰﾄ解説
[003]
3 チャンネル・システム
SAComponentInformation - ｵﾌﾟｼｮﾝ/ｺﾝﾎﾟｰﾈﾝﾄ･ｲﾝﾌｫﾒｰｼｮﾝ
ｺｰﾄﾞ/ｵﾌﾟｼｮﾝ/ｺﾝﾎﾟｰﾈﾝﾄ名称
28506SV ANTI-LOCK BRAKING SYSTEM
01WHEELBASE 2400 AND 2850 MM
 		001
66 A 463 430 03 10
ホルダー
ハイドロ・ユニット

ﾌｯﾄﾉｰﾄ解説
[002]
4 チャンネル・システム
SAComponentInformation - ｵﾌﾟｼｮﾝ/ｺﾝﾎﾟｰﾈﾝﾄ･ｲﾝﾌｫﾒｰｼｮﾝ
ｺｰﾄﾞ/ｵﾌﾟｼｮﾝ/ｺﾝﾎﾟｰﾈﾝﾄ名称
28506SV ANTI-LOCK BRAKING SYSTEM
01WHEELBASE 2400 AND 2850 MM
 		001
66 A 463 430 04 10
ホルダー
ハイドロ・ユニット

ﾌｯﾄﾉｰﾄ解説
[003]
3 チャンネル・システム
SAComponentInformation - ｵﾌﾟｼｮﾝ/ｺﾝﾎﾟｰﾈﾝﾄ･ｲﾝﾌｫﾒｰｼｮﾝ
ｺｰﾄﾞ/ｵﾌﾟｼｮﾝ/ｺﾝﾎﾟｰﾈﾝﾄ名称
28506SV ANTI-LOCK BRAKING SYSTEM
01WHEELBASE 2400 AND 2850 MM
 		001
68 A 463 431 02 44
ブラケット

ﾌｯﾄﾉｰﾄ解説
[002]
4 チャンネル・システム
SAComponentInformation - ｵﾌﾟｼｮﾝ/ｺﾝﾎﾟｰﾈﾝﾄ･ｲﾝﾌｫﾒｰｼｮﾝ
ｺｰﾄﾞ/ｵﾌﾟｼｮﾝ/ｺﾝﾎﾟｰﾈﾝﾄ名称
28506SV ANTI-LOCK BRAKING SYSTEM
01WHEELBASE 2400 AND 2850 MM
 		001
70 N 000933 008212
ボルト

これに変更 N 304017 008016 		-
70 N 304017 008016
6角ボルト
ホイール・ハウスに取り付けるブラケット
M 8X16

ﾌｯﾄﾉｰﾄ解説
[002]
4 チャンネル・システム
SAComponentInformation - ｵﾌﾟｼｮﾝ/ｺﾝﾎﾟｰﾈﾝﾄ･ｲﾝﾌｫﾒｰｼｮﾝ
ｺｰﾄﾞ/ｵﾌﾟｼｮﾝ/ｺﾝﾎﾟｰﾈﾝﾄ名称
28506SV ANTI-LOCK BRAKING SYSTEM
01WHEELBASE 2400 AND 2850 MM
 		005
72 N 000125 008418
ウインドウ

これに変更 N 000125 008443
SAComponentInformation - ｵﾌﾟｼｮﾝ/ｺﾝﾎﾟｰﾈﾝﾄ･ｲﾝﾌｫﾒｰｼｮﾝ
ｺｰﾄﾞ/ｵﾌﾟｼｮﾝ/ｺﾝﾎﾟｰﾈﾝﾄ名称
28506SV ANTI-LOCK BRAKING SYSTEM
01WHEELBASE 2400 AND 2850 MM
 		-
72 N 000125 008443
ウインドウ
ホイール・ハウスに取り付けるブラケット

ﾌｯﾄﾉｰﾄ解説
[002]
4 チャンネル・システム
SAComponentInformation - ｵﾌﾟｼｮﾝ/ｺﾝﾎﾟｰﾈﾝﾄ･ｲﾝﾌｫﾒｰｼｮﾝ
ｺｰﾄﾞ/ｵﾌﾟｼｮﾝ/ｺﾝﾎﾟｰﾈﾝﾄ名称
28506SV ANTI-LOCK BRAKING SYSTEM
01WHEELBASE 2400 AND 2850 MM
 		005
74 N 304032 008006
ヘキサゴン・ナット
ホイール・ハウスに取り付けるブラケット

ﾌｯﾄﾉｰﾄ解説
[002]
4 チャンネル・システム
SAComponentInformation - ｵﾌﾟｼｮﾝ/ｺﾝﾎﾟｰﾈﾝﾄ･ｲﾝﾌｫﾒｰｼｮﾝ
ｺｰﾄﾞ/ｵﾌﾟｼｮﾝ/ｺﾝﾎﾟｰﾈﾝﾄ名称
28506SV ANTI-LOCK BRAKING SYSTEM
01WHEELBASE 2400 AND 2850 MM
 		002
76 A 004 988 71 78
ケーブル・クランプ
SAComponentInformation - ｵﾌﾟｼｮﾝ/ｺﾝﾎﾟｰﾈﾝﾄ･ｲﾝﾌｫﾒｰｼｮﾝ
ｺｰﾄﾞ/ｵﾌﾟｼｮﾝ/ｺﾝﾎﾟｰﾈﾝﾄ名称
28506SV ANTI-LOCK BRAKING SYSTEM
01WHEELBASE 2400 AND 2850 MM
 		002
78 A 123 430 03 10
カップ
ハイドロ・ユニット / ホルダ

ﾌｯﾄﾉｰﾄ解説
[002]
4 チャンネル・システム
SAComponentInformation - ｵﾌﾟｼｮﾝ/ｺﾝﾎﾟｰﾈﾝﾄ･ｲﾝﾌｫﾒｰｼｮﾝ
ｺｰﾄﾞ/ｵﾌﾟｼｮﾝ/ｺﾝﾎﾟｰﾈﾝﾄ名称
28506SV ANTI-LOCK BRAKING SYSTEM
01WHEELBASE 2400 AND 2850 MM
 		003
80 A 123 987 00 39
ラバー・バッファ
ハイドロ・ユニット / ホルダ

ﾌｯﾄﾉｰﾄ解説
[002]
4 チャンネル・システム
SAComponentInformation - ｵﾌﾟｼｮﾝ/ｺﾝﾎﾟｰﾈﾝﾄ･ｲﾝﾌｫﾒｰｼｮﾝ
ｺｰﾄﾞ/ｵﾌﾟｼｮﾝ/ｺﾝﾎﾟｰﾈﾝﾄ名称
28506SV ANTI-LOCK BRAKING SYSTEM
01WHEELBASE 2400 AND 2850 MM
 		003
82 A 202 431 00 75
スクリュ・ピース
ハイドロ・ユニット / ホルダ

ﾌｯﾄﾉｰﾄ解説
[003]
3 チャンネル・システム
SAComponentInformation - ｵﾌﾟｼｮﾝ/ｺﾝﾎﾟｰﾈﾝﾄ･ｲﾝﾌｫﾒｰｼｮﾝ
ｺｰﾄﾞ/ｵﾌﾟｼｮﾝ/ｺﾝﾎﾟｰﾈﾝﾄ名称
28506SV ANTI-LOCK BRAKING SYSTEM
01WHEELBASE 2400 AND 2850 MM
 		001
84 N 009021 006208
ウインドウ
ハイドロ・ユニット / ホルダ

ﾌｯﾄﾉｰﾄ解説
[002]
4 チャンネル・システム
SAComponentInformation - ｵﾌﾟｼｮﾝ/ｺﾝﾎﾟｰﾈﾝﾄ･ｲﾝﾌｫﾒｰｼｮﾝ
ｺｰﾄﾞ/ｵﾌﾟｼｮﾝ/ｺﾝﾎﾟｰﾈﾝﾄ名称
28506SV ANTI-LOCK BRAKING SYSTEM
01WHEELBASE 2400 AND 2850 MM
 		003
86 N 912004 006102
ロック・ワッシャ
ハイドロ・ユニット / ホルダ

ﾌｯﾄﾉｰﾄ解説
[003]
3 チャンネル・システム
SAComponentInformation - ｵﾌﾟｼｮﾝ/ｺﾝﾎﾟｰﾈﾝﾄ･ｲﾝﾌｫﾒｰｼｮﾝ
ｺｰﾄﾞ/ｵﾌﾟｼｮﾝ/ｺﾝﾎﾟｰﾈﾝﾄ名称
28506SV ANTI-LOCK BRAKING SYSTEM
01WHEELBASE 2400 AND 2850 MM
 		003
88 N 000934 006007
ナット
ハイドロ・ユニット / ホルダ

ﾌｯﾄﾉｰﾄ解説
[002]
4 チャンネル・システム
SAComponentInformation - ｵﾌﾟｼｮﾝ/ｺﾝﾎﾟｰﾈﾝﾄ･ｲﾝﾌｫﾒｰｼｮﾝ
ｺｰﾄﾞ/ｵﾌﾟｼｮﾝ/ｺﾝﾎﾟｰﾈﾝﾄ名称
28506SV ANTI-LOCK BRAKING SYSTEM
01WHEELBASE 2400 AND 2850 MM
 		003
