一覧

ゲレンデヴァーゲン、ホイール・ベース 2850 mmロング・ステーション・ワゴンゲレンデヴァーゲン、ホイール・ベース 2850 mmロング・ステーション・ワゴン
463.228 => 300GE/G300; 500GE/G500
M: 103987, 117965
GM: 717439
GA: 722382, 722397
VG: 750650, 750651, 750652
VA: 730391
HA: 741114, 741506
LG: 765503
FH: 463585, 463588

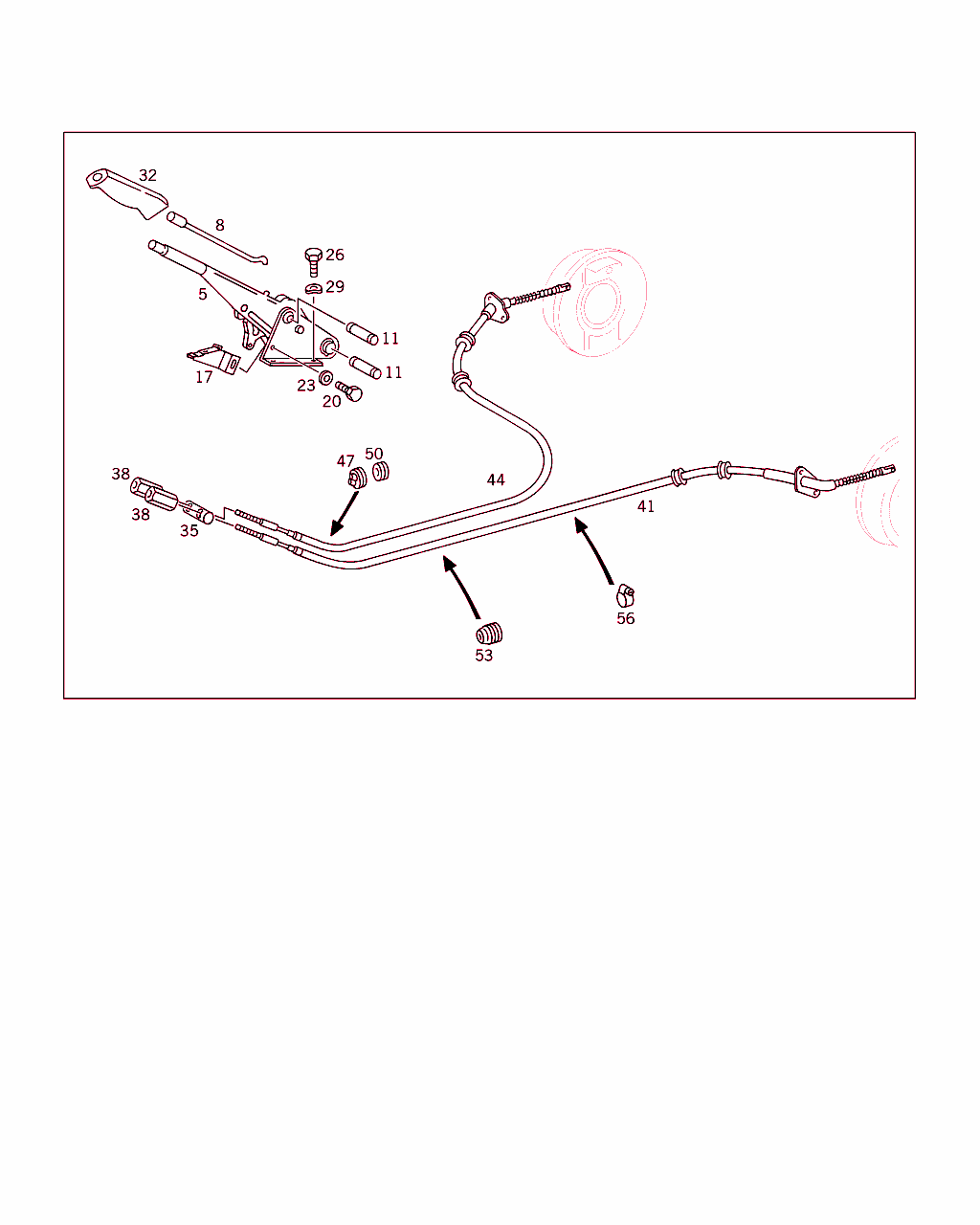

Schema

B42120000033.010322

[image]
x 番号 部品番号 名称/補足ｲﾝﾌｫﾒｰｼｮﾝ 数 ﾊﾞｰｼﾞｮﾝ
5 A 463 420 01 84
パーキングブレーキ 001
8 A 201 430 02 27
プッシュ・ボタン 001
11 A 460 427 02 74
ピン

これに変更 A 461 427 02 74 		-
11 A 461 427 02 74
ピン 001
17 A 463 427 00 36
コンソール 001
20 N 000933 005058
ボルト
コンソール / パーキング・ブレーキ
M 5X10 		002
23 N 000125 005317
ウインドウ

これに変更 N 000433 005304 		-
23 N 000433 005304
ウインドウ
コンソール / パーキング・ブレーキ 		002
26 N 914145 006300
ボルト
パーキング･ブレーキ / 車体フロア
M 6X12 		004
29 N 000137 006204
スプリングワッシャ
パーキング･ブレーキ / 車体フロア 		004
32 A 463 427 00 20
グリップ
200GE-300GE 		001
32 H WA 463 427 00 20
グリップ
500 GE
SAComponentInformation - ｵﾌﾟｼｮﾝ/ｺﾝﾎﾟｰﾈﾝﾄ･ｲﾝﾌｫﾒｰｼｮﾝ
ｺｰﾄﾞ/ｵﾌﾟｼｮﾝ/ｺﾝﾎﾟｰﾈﾝﾄ名称
77255SV 500GE BRAKES
02HAND BRAKE LEVER
 		001 LA
35 A 460 427 01 74
ピン

これに変更 A 461 427 01 74 		-
35 A 461 427 01 74
ピン 001
38 A 460 427 50 72
ナット 002
41 A 463 420 05 85
ブレーキ・ケーブル
左 		001 L
41 A 463 420 07 85
ブレーキ・ケーブル
左 		001 R
44 A 463 420 06 85
ブレーキ・ケーブル
右 		001 L
44 A 463 420 08 85
ブレーキ・ケーブル
右 		001 R
47 A 463 427 00 91
グロメット
車体フロアのケーブル 		001
47 H WA 463 545 00 45
保護キャップ
500 GE
SAComponentInformation - ｵﾌﾟｼｮﾝ/ｺﾝﾎﾟｰﾈﾝﾄ･ｲﾝﾌｫﾒｰｼｮﾝ
ｺｰﾄﾞ/ｵﾌﾟｼｮﾝ/ｺﾝﾎﾟｰﾈﾝﾄ名称
77261SV AUXILIARY HEATER WITH TELESTART
01FOR PARTS, SEE STANDARD VERSION
 		001 LA
50 A 463 997 06 81
グロメット 001
53 A 460 997 17 81
グロメット 001
56 N 916017 040000
クランプ

これに変更 N 000000 000671 		-
56 N 000000 002775
クランプ
リヤ・アクスルに取り付けるパーキング・ブレーキ・ケーブル
40-60X13 MM 		004
