一覧

ゲレンデヴァーゲン、ホイール・ベース 2850 mmロング・ステーション・ワゴンゲレンデヴァーゲン、ホイール・ベース 2850 mmロング・ステーション・ワゴン
463.228 => 300GE/G300; 500GE/G500
M: 103987, 117965
GM: 717439
GA: 722382, 722397
VG: 750650, 750651, 750652
VA: 730391
HA: 741114, 741506
LG: 765503
FH: 463585, 463588

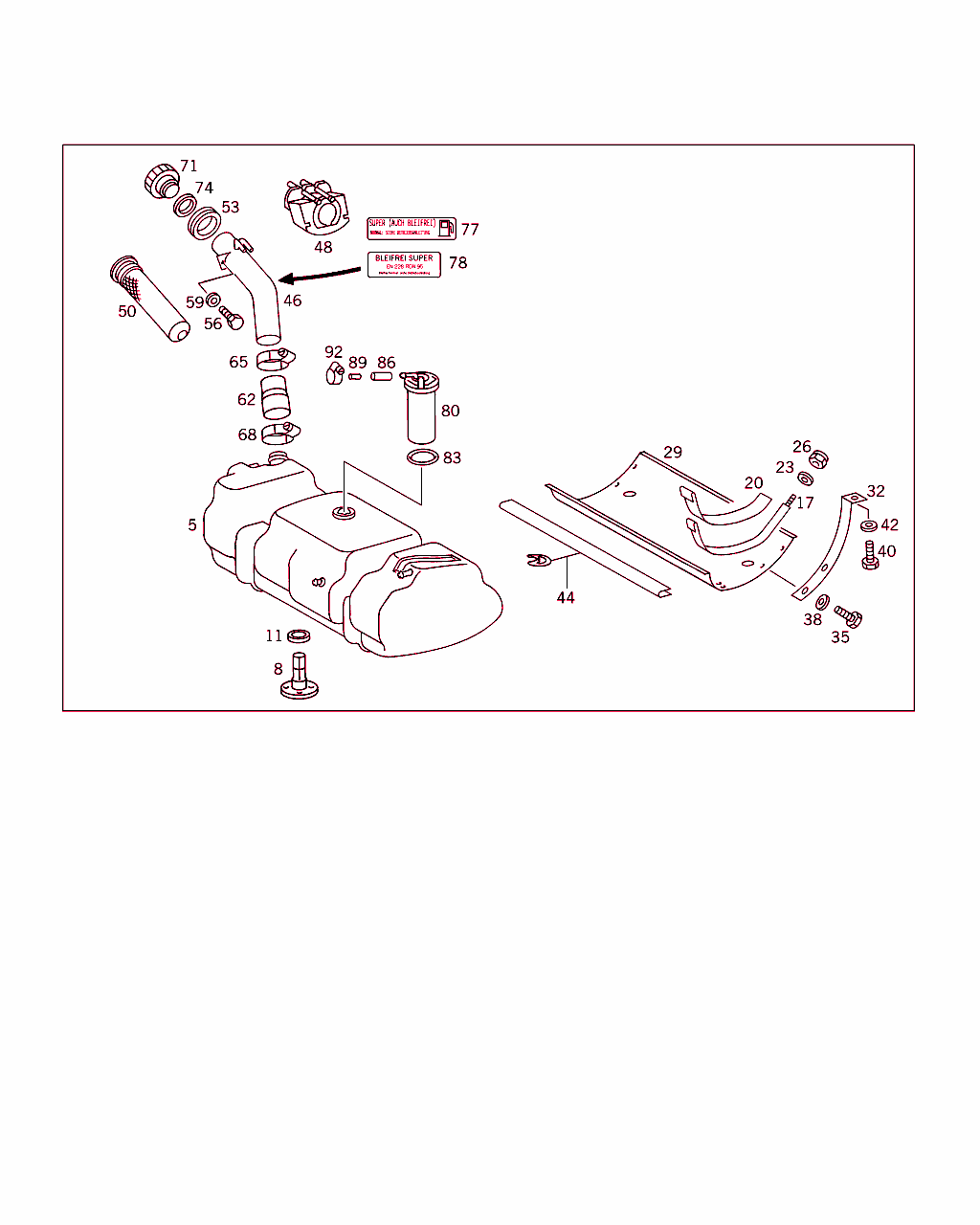

Schema

B47015000050.000609

[image]
x 番号 部品番号 名称/補足ｲﾝﾌｫﾒｰｼｮﾝ 数 ﾊﾞｰｼﾞｮﾝ
5 A 463 471 01 98
フューエルタンク 001
8 A 463 470 03 06
フューエル・ストレーナ 001
11 A 017 997 67 48
シールリング 001
17 A 460 470 05 40
テンション・ストラップ

これに変更 A 463 470 03 40 		-
17 A 463 470 03 40
テンション・ストラップ
フューエル・タンク固定用ツール 		002
20 A 463 470 02 85
シム
左 		001
20 A 463 470 03 85
シム
右 		001
23 N 000125 008418
ウインドウ

これに変更 N 000125 008443 		-
23 N 000125 008443
ウインドウ
テンション・ストラップ / キャリア 		002
26 N 913001 008001
ナット
テンション・ストラップ / キャリア 		002
29 A 463 471 00 87
カバー
フューエル・タンクの下側 		001
32 A 463 470 04 81
ホルダー 002
35 N 000933 006122
ボルト

これに変更 N 304017 006034 		-
35 N 304017 006034
6角ボルト
カバー固定用部品
M 6X10 		006
38 N 009021 006205
ウインドウ

これに変更 N 009021 006208 		-
38 N 009021 006208
ウインドウ
カバー固定用部品 		006
40 N 000933 006130
ボルト
フレームに取り付けるブラケット
M 6X18 		002
42 N 000125 006421
ウインドウ
フレームに取り付けるブラケット

これに変更 N 000125 006449 		002
42 N 000125 006449
ウインドウ
フレームに取り付けるブラケット 		002
44 A 007 987 38 25
プラスチック・セクション
カバーに 		001
46 A 463 470 00 20
コネクティング・ピース 001
48 A 116 470 01 29
ガイド・ファンネル
触媒装備車両
SAComponentInformation - ｵﾌﾟｼｮﾝ/ｺﾝﾎﾟｰﾈﾝﾄ･ｲﾝﾌｫﾒｰｼｮﾝ
ｺｰﾄﾞ/ｵﾌﾟｼｮﾝ/ｺﾝﾎﾟｰﾈﾝﾄ名称
28512SV FUEL SYSTEM
01FILLER NECK W/GUIDE FUNNEL FOR OPERATION W/CATALYST CODE K89
 		001
50 A 463 470 01 06
フューエル・ストレーナ
SAComponentInformation - ｵﾌﾟｼｮﾝ/ｺﾝﾎﾟｰﾈﾝﾄ･ｲﾝﾌｫﾒｰｼｮﾝ
ｺｰﾄﾞ/ｵﾌﾟｼｮﾝ/ｺﾝﾎﾟｰﾈﾝﾄ名称
28512SV FUEL SYSTEM
02FUEL STRAINER SCREEN (GASOLINE)
 		001
53 A 123 997 35 81
グロメット
ボディに取り付けるフィラ・ネック 		001
56 N 000933 006183
ボルト

これに変更 N 304017 006016 		-
56 N 304017 006016
6角ボルト
ボディに取り付けるフィラ・ネック
M 6X16 		001
59 N 000125 006421
ウインドウ
ボディに取り付けるフィラ・ネック

これに変更 N 000125 006449 		001
59 N 000125 006449
ウインドウ
ボディに取り付けるフィラ・ネック 		001
62 A 463 471 00 09
エクステンション

これに変更 A 463 476 52 26 		-
62 A 463 476 52 26
ホース
フューエル・タンクとフィラ・パイプのあいだ 		001
65 N 916017 050000
クランプ

これに変更 N 000000 000672 		-
65 N 000000 000672
クランプ
50-70 MM 		001
68 N 916017 060000
クランプ

これに変更 N 000000 000673 		-
68 N 000000 000673
クランプ
60-80 MM 		001
71 A 126 470 00 30
タンク・シール・キャップ

これに変更 A 000 471 61 30 		-
71 A 000 471 61 30
タンク・シール・キャップ
キーなし

ﾌｯﾄﾉｰﾄ解説
[002]
ロック・シリンダ・セット、グループ 72/030 参照
[407]
注文の際は、必ずロッキング・メカニズム・ナンバを記載します。
 		001
71 A 123 471 02 30
タンク・シール・キャップ
ベンチレーションなし、2 キー付き、 ロック手段特定なし

ﾌｯﾄﾉｰﾄ解説
[002]
ロック・シリンダ・セット、グループ 72/030 参照
 		001
71 A 124 470 00 05
タンク・シール・キャップ
取外し不可能
SAComponentInformation - ｵﾌﾟｼｮﾝ/ｺﾝﾎﾟｰﾈﾝﾄ･ｲﾝﾌｫﾒｰｼｮﾝ
ｺｰﾄﾞ/ｵﾌﾟｼｮﾝ/ｺﾝﾎﾟｰﾈﾝﾄ名称
28711SV CENTRAL LOCKG. MECH. ELECTR. EQUIPMENT
01SEE STANDARD MICROFICHE
 		001
71 A 124 470 00 05
タンク・シール・キャップ
取外し不可能
SAComponentInformation - ｵﾌﾟｼｮﾝ/ｺﾝﾎﾟｰﾈﾝﾄ･ｲﾝﾌｫﾒｰｼｮﾝ
ｺｰﾄﾞ/ｵﾌﾟｼｮﾝ/ｺﾝﾎﾟｰﾈﾝﾄ名称
28711SV CENTRAL LOCKG. MECH. ELECTR. EQUIPMENT
04SEE STANDARD MICROFICHE
10SEE STANDARD MICROFICHE
 		001
74 A 115 471 00 79
シール・リング 001
77 A 124 584 36 21
表示ラベル

これに変更 A 124 584 95 17 		-
77 A 124 584 95 17
プレート
触媒非装備 		001
78 A 124 584 37 21
表示ラベル

これに変更 A 124 584 96 17 		-
78 A 124 584 96 17
給油燃料表示ステッカ

これに変更 A 210 584 90 17 		-
78 A 210 584 90 17
給油燃料表示ステッカ
触媒装備
SAComponentInformation - ｵﾌﾟｼｮﾝ/ｺﾝﾎﾟｰﾈﾝﾄ･ｲﾝﾌｫﾒｰｼｮﾝ
ｺｰﾄﾞ/ｵﾌﾟｼｮﾝ/ｺﾝﾎﾟｰﾈﾝﾄ名称
28517SV 注意事項
01REFUELLING PLATE (IN CASE OF OPERATION WITH CATALYST)
 		001
80 A 009 542 77 17
センサ

これに変更 A 009 542 67 17 		-
80 A 009 542 67 17
センサ

ﾌｯﾄﾉｰﾄ解説
[006]
補足ヒータ非装備車両の場合、追加注文
1X 916030 000506 ホース 6X3X40 MM
1X 000007 006233 シリンダ・ピン 6X10
2X 916033 011100 クランプ 11/9
 		001
80 A 009 542 07 17
センサ
SAComponentInformation - ｵﾌﾟｼｮﾝ/ｺﾝﾎﾟｰﾈﾝﾄ･ｲﾝﾌｫﾒｰｼｮﾝ
ｺｰﾄﾞ/ｵﾌﾟｼｮﾝ/ｺﾝﾎﾟｰﾈﾝﾄ名称
28710SV ADDIT.HEATER ELECTR.EQUIPMENT
0312V; WITH TIMER,WHEEL BASE 2850 MM
 		001
83 A 107 997 13 45
シールリング

これに変更 A 000 542 16 80 		-
83 A 000 542 16 80
シール・リング

これに変更 A 000 997 51 49 		-
83 A 000 997 51 49
シーリング・リング 001
86 N 916030 000506
ホース

これに変更 A 670 869 00 94 		-
86 A 670 869 00 94
ホース

これに変更 N 916030 000506 		-
86 N 916030 000506
ホース
インテーク・チューブ・シール・キャップ / センサ

ﾌｯﾄﾉｰﾄ解説
[404]
メートル単位で注文のこと
 		001
89 N 000007 006233
シリンダ・ピン
インテーク・チューブ・シール・キャップ / センサ 		001
92 N 916033 011100
クランプ
インテーク・チューブ・シール・キャップ / センサ 		001
