ゲレンデヴァーゲン、ホイール・ベース 2850 mmロング・ステーション・ワゴンゲレンデヴァーゲン、ホイール・ベース 2850 mmロング・ステーション・ワゴン
463.228 => 300GE/G300; 500GE/G500
M: 103987, 117965
GM: 717439
GA: 722382, 722397
VG: 750650, 750651, 750652
VA: 730391
HA: 741114, 741506
LG: 765503
FH: 463585, 463588

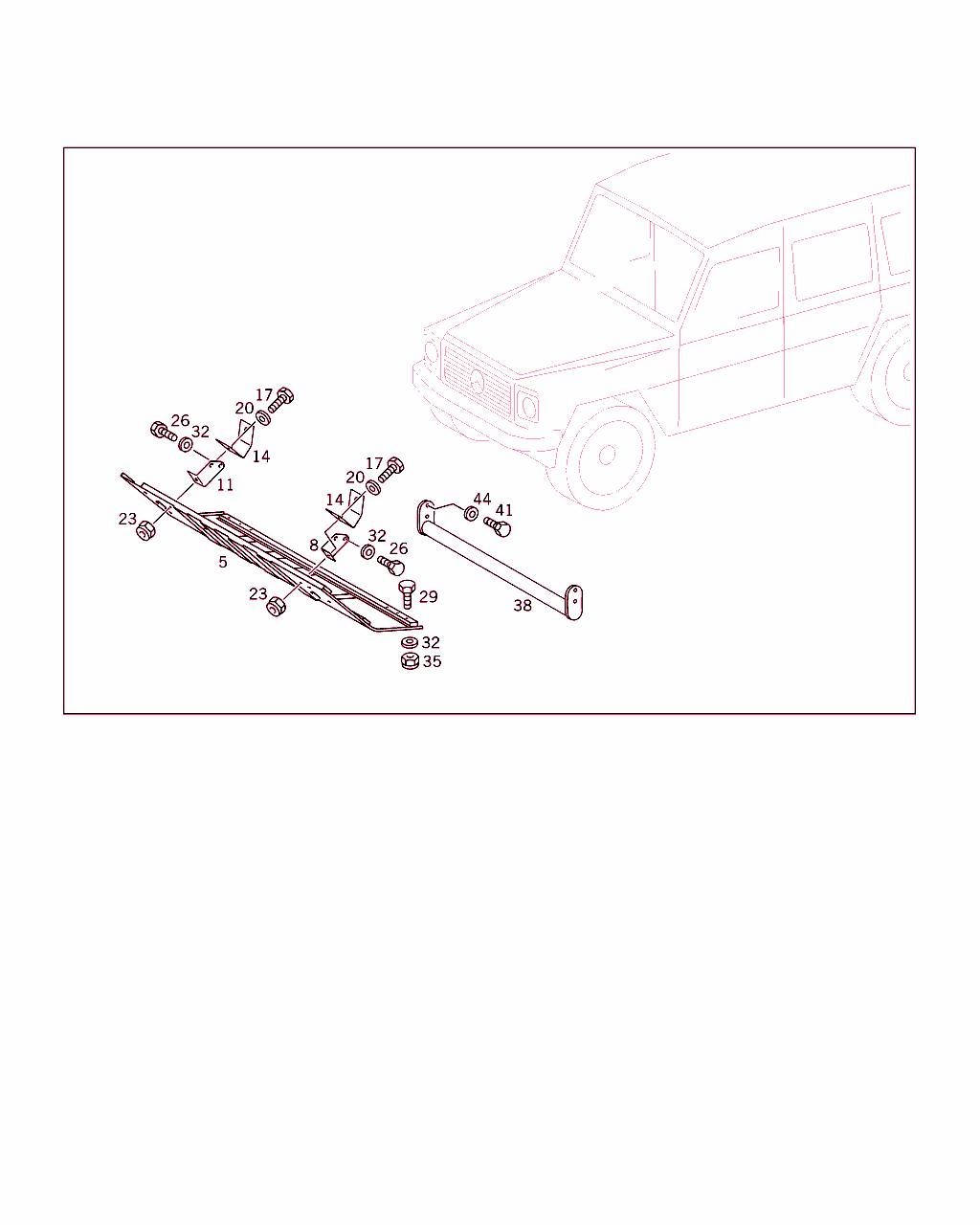

Schema

B52070000015.990104

[image]
x 番号 部品番号 名称/補足ｲﾝﾌｫﾒｰｼｮﾝ 数 ﾊﾞｰｼﾞｮﾝ
5 A 460 520 16 42
保護プレート

これに変更 A 460 520 14 42

ﾌｯﾄﾉｰﾄ解説
[409]
組立時に調整のこと
 		- R
5 A 460 520 14 42
保護プレート
エンジン保護プレート
200GE-300GE 		001
5 A 463 520 01 42
保護プレート
エンジン保護プレート
500 GE
SAComponentInformation - ｵﾌﾟｼｮﾝ/ｺﾝﾎﾟｰﾈﾝﾄ･ｲﾝﾌｫﾒｰｼｮﾝ
ｺｰﾄﾞ/ｵﾌﾟｼｮﾝ/ｺﾝﾎﾟｰﾈﾝﾄ名称
77260SV CHASSIS SHEET METAL 500GE
01FOR PARTS, SEE STANDARD VERSION
 		001 LA
8 A 460 524 00 10
ブラケット
左 		001
11 A 460 524 01 10
ブラケット
右 		001
14 A 463 520 00 41
ホルダー
500 GE
SAComponentInformation - ｵﾌﾟｼｮﾝ/ｺﾝﾎﾟｰﾈﾝﾄ･ｲﾝﾌｫﾒｰｼｮﾝ
ｺｰﾄﾞ/ｵﾌﾟｼｮﾝ/ｺﾝﾎﾟｰﾈﾝﾄ名称
77260SV CHASSIS SHEET METAL 500GE
01FOR PARTS, SEE STANDARD VERSION
 		001 LA
17 N 000933 008153
ボルト

これに変更 N 304017 008034 		-
17 N 304017 008034
6角ボルト
左右ブラケット / フレーム
M 8X25 		004
20 N 000125 008418
ウインドウ

これに変更 N 000125 008443 		-
20 N 000125 008443
ウインドウ
左右ブラケット / フレーム 		004
23 N 913002 008004
ナット
左右ブラケット / フレーム
200GE-300GE 		004
23 N 913004 008004
ナット

これに変更 N 913004 008001
SAComponentInformation - ｵﾌﾟｼｮﾝ/ｺﾝﾎﾟｰﾈﾝﾄ･ｲﾝﾌｫﾒｰｼｮﾝ
ｺｰﾄﾞ/ｵﾌﾟｼｮﾝ/ｺﾝﾎﾟｰﾈﾝﾄ名称
77260SV CHASSIS SHEET METAL 500GE
01FOR PARTS, SEE STANDARD VERSION
 		- LA
23 N 913004 008001
ナット
左右ブラケット / フレーム
500 GE

これに変更 N 910113 008003
SAComponentInformation - ｵﾌﾟｼｮﾝ/ｺﾝﾎﾟｰﾈﾝﾄ･ｲﾝﾌｫﾒｰｼｮﾝ
ｺｰﾄﾞ/ｵﾌﾟｼｮﾝ/ｺﾝﾎﾟｰﾈﾝﾄ名称
77260SV CHASSIS SHEET METAL 500GE
01FOR PARTS, SEE STANDARD VERSION
 		004 LA
23 N 910113 008003
ヘキサゴン・ナット
左右ブラケット / フレーム
500 GE
SAComponentInformation - ｵﾌﾟｼｮﾝ/ｺﾝﾎﾟｰﾈﾝﾄ･ｲﾝﾌｫﾒｰｼｮﾝ
ｺｰﾄﾞ/ｵﾌﾟｼｮﾝ/ｺﾝﾎﾟｰﾈﾝﾄ名称
77260SV CHASSIS SHEET METAL 500GE
01FOR PARTS, SEE STANDARD VERSION
 		004 LA
26 N 000933 010128
ボルト
コンソールのブラケット
M 10X20; 500 GE
SAComponentInformation - ｵﾌﾟｼｮﾝ/ｺﾝﾎﾟｰﾈﾝﾄ･ｲﾝﾌｫﾒｰｼｮﾝ
ｺｰﾄﾞ/ｵﾌﾟｼｮﾝ/ｺﾝﾎﾟｰﾈﾝﾄ名称
77260SV CHASSIS SHEET METAL 500GE
01FOR PARTS, SEE STANDARD VERSION
 		002 LA
29 N 000933 010128
ボルト
保護プレート / フレーム
M 10X20 		006
32 N 000125 010518
ウインドウ

これに変更 N 000125 010532 		-
32 N 000125 010532
ウインドウ
保護プレート / フレーム 		004
32 N 000125 010518
ウインドウ

これに変更 N 000125 010532 		- LA
32 N 000125 010532
ウインドウ
コンソールのブラケット
500 GE
SAComponentInformation - ｵﾌﾟｼｮﾝ/ｺﾝﾎﾟｰﾈﾝﾄ･ｲﾝﾌｫﾒｰｼｮﾝ
ｺｰﾄﾞ/ｵﾌﾟｼｮﾝ/ｺﾝﾎﾟｰﾈﾝﾄ名称
77260SV CHASSIS SHEET METAL 500GE
01FOR PARTS, SEE STANDARD VERSION
 		002 LA
26 N 913002 010001
ナット
保護プレート / フレーム 		006
35 N 913002 010001
ナット
コンソールのブラケット
500 GE
SAComponentInformation - ｵﾌﾟｼｮﾝ/ｺﾝﾎﾟｰﾈﾝﾄ･ｲﾝﾌｫﾒｰｼｮﾝ
ｺｰﾄﾞ/ｵﾌﾟｼｮﾝ/ｺﾝﾎﾟｰﾈﾝﾄ名称
77260SV CHASSIS SHEET METAL 500GE
01FOR PARTS, SEE STANDARD VERSION
 		002 LA
