ゲレンデヴァーゲン、ホイール・ベース 2850 mmロング・ステーション・ワゴンゲレンデヴァーゲン、ホイール・ベース 2850 mmロング・ステーション・ワゴン
463.228 => 300GE/G300; 500GE/G500
M: 103987, 117965
GM: 717439
GA: 722382, 722397
VG: 750650, 750651, 750652
VA: 730391
HA: 741114, 741506
LG: 765503
FH: 463585, 463588

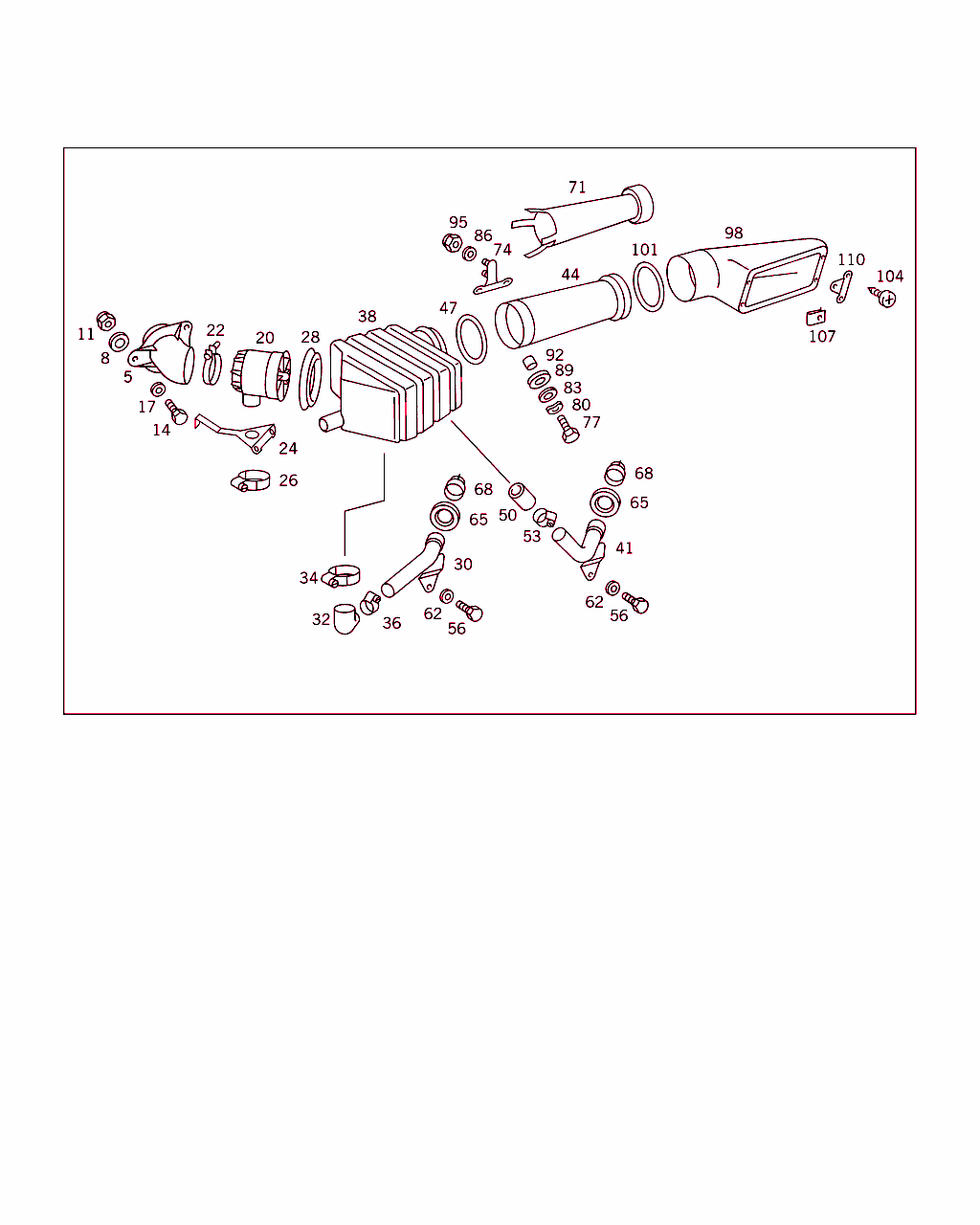

Schema

B52130000001.970313

[image]
x 番号 部品番号 名称/補足ｲﾝﾌｫﾒｰｼｮﾝ 数 ﾊﾞｰｼﾞｮﾝ
5 A 463 094 00 10
コネクティング・ピース
エア・インテーク 		001
8 N 009021 006205
ウインドウ

これに変更 N 009021 006208 		-
8 N 009021 006208
ウインドウ
コネクティング・ピース / 左ホイール・ハウス 		003
11 N 913002 006005
ナット

これに変更 N 913002 006009 		-
11 N 913002 006009
ナット
コネクティング・ピース / 左ホイール・ハウス 		003
14 N 000933 006183
ボルト

これに変更 N 304017 006016 		-
14 N 304017 006016
6角ボルト
コネクティング・ピース / 左ホイール・ハウス
M 6X16 		003
17 N 000125 006421
ウインドウ
コネクティング・ピース / 左ホイール・ハウス

これに変更 N 000125 006449 		003
17 N 000125 006449
ウインドウ
コネクティング・ピース / 左ホイール・ハウス 		003
20 A 016 094 31 02
エアフィルタ
サイクロン・エア・トラップ 		001
22 N 916017 070000
クランプ

これに変更 N 000000 000674 		-
22 N 000000 000674
クランプ
サイクロン・エア・トラップをエア・インテーク・パイプに
70-90 		001
24 H WA 463 094 00 41
ホルダー
サイクロン・エア・トラップをホイール・ハウスに
500 GE
SAComponentInformation - ｵﾌﾟｼｮﾝ/ｺﾝﾎﾟｰﾈﾝﾄ･ｲﾝﾌｫﾒｰｼｮﾝ
ｺｰﾄﾞ/ｵﾌﾟｼｮﾝ/ｺﾝﾎﾟｰﾈﾝﾄ名称
77259SV CHASSIS PARTS - COOLING 500GE
01FOR PARTS, SEE STANDARD VERSION
 		001 LA
26 N 916026 080000
クランプ

これに変更 A 006 997 08 90 		- LA
26 A 006 997 08 90
クランプ
サイクロン・エア・トラップをホルダに
80-100; 500 GE
SAComponentInformation - ｵﾌﾟｼｮﾝ/ｺﾝﾎﾟｰﾈﾝﾄ･ｲﾝﾌｫﾒｰｼｮﾝ
ｺｰﾄﾞ/ｵﾌﾟｼｮﾝ/ｺﾝﾎﾟｰﾈﾝﾄ名称
77259SV CHASSIS PARTS - COOLING 500GE
01FOR PARTS, SEE STANDARD VERSION
 		001 LA
28 A 463 094 00 80
シーリング・リング 001
30 A 463 090 00 32
ブリーダ・パイプ
ダストの排出 		001
32 A 463 094 00 82
ホース
サイクロン・エア・トラップをベンチレーション・パイプに 		001
34 N 916017 032000
クランプ

これに変更 N 000000 000670 		-
34 N 000000 000670
クランプ
サイクロン・エア・トラップをベンチレーション・パイプに
32-50 		001
36 N 916017 025000
クランプ

これに変更 N 000000 000668 		-
36 N 000000 000668
クランプ
サイクロン・エア・トラップをベンチレーション・パイプに
25-40 		001
38 A 463 094 02 05
セパレータ
水 		001
41 A 463 090 00 29
アウトレット・パイプ
水 		001
44 A 463 094 03 09
エア・インテーク・パイプ 001
47 A 463 997 03 47
シールリング 001
50 N 900271 030002
ホース
パイプ / ウォータ・セパレータ
30X30X50 		001
53 N 916017 025000
クランプ

これに変更 N 000000 000668 		-
53 N 000000 000668
クランプ
パイプ / ウォータ・セパレータ
25-40 		001
56 N 000933 006207
ボルト
M 6X14 		002
62 N 000125 006421
ウインドウ

これに変更 N 000125 006449 		002
62 N 000125 006449
ウインドウ 002
65 A 463 997 07 81
グロメット
ホイール・ハウス・パネルを通るパイプ 		002
68 A 000 094 04 65
ダスト・パージ・バルブ
水分およびほこり廃止装置 		002
74 A 463 090 03 41
ホルダー
ウォータ・セパレータ / ホイール・ハウス 		001
77 N 000933 006127
ボルト
ウォータ・セパレータ / ホイール・ハウス
M 6X25 		002
80 N 000137 006204
スプリングワッシャ
ウォータ・セパレータ / ホイール・ハウス 		002
83 N 009021 006205
ウインドウ

これに変更 N 009021 006208 		-
83 N 009021 006208
ウインドウ
ウォータ・セパレータ / ホイール・ハウス 		002
86 N 000125 006421
ウインドウ
ウォータ・セパレータ / ホイール・ハウス

これに変更 N 000125 006449 		002
86 N 000125 006449
ウインドウ
ウォータ・セパレータ / ホイール・ハウス 		002
89 A 352 997 01 81
グロメット

これに変更 A 000 997 33 81 		-
89 A 000 997 33 81
グロメット
ウォータ・セパレータ / ホイール・ハウス 		002
92 A 463 094 00 50
スリーブ
ウォータ・セパレータ / ホイール・ハウス 		002
95 N 913002 006005
ナット

これに変更 N 913002 006009 		-
95 N 913002 006009
ナット
ウォータ・セパレータ / ホイール・ハウス 		002
98 A 463 094 00 11
エア・スクープ
エア・インテーク・カウル 		001
101 A 463 997 02 47
シールリング 001
104 N 914025 004106
ワッシャ付きボルト
インテーク・エア・スクープ / フェンダ
4X12 		004
107 A 002 994 56 45
クリップ

これに変更 A 140 994 10 45 		-
107 A 140 994 10 45
ヒューズ
インテーク・エア・スクープ / フェンダ 		002
110 A 463 094 02 41
ホルダー

これに変更 A 463 090 04 41
• +004 N 914025 004106

ﾌｯﾄﾉｰﾄ解説
[002]
ｼｬｼﾅﾝﾊﾞNo.以前:
067856
905553
 		-
110 A 463 090 04 41
ホルダー
インテーク・エア・スクープ / フェンダ

ﾌｯﾄﾉｰﾄ解説
[003]
ｼｬｼﾅﾝﾊﾞNo.以降:
067857
905554
 		002
