一覧

G クラス、ステーション・ワゴン
463.336 => G350 BLUETEC
M: 642886
GA: 722902
VG: 750654
VA: 730332
HA: 742605

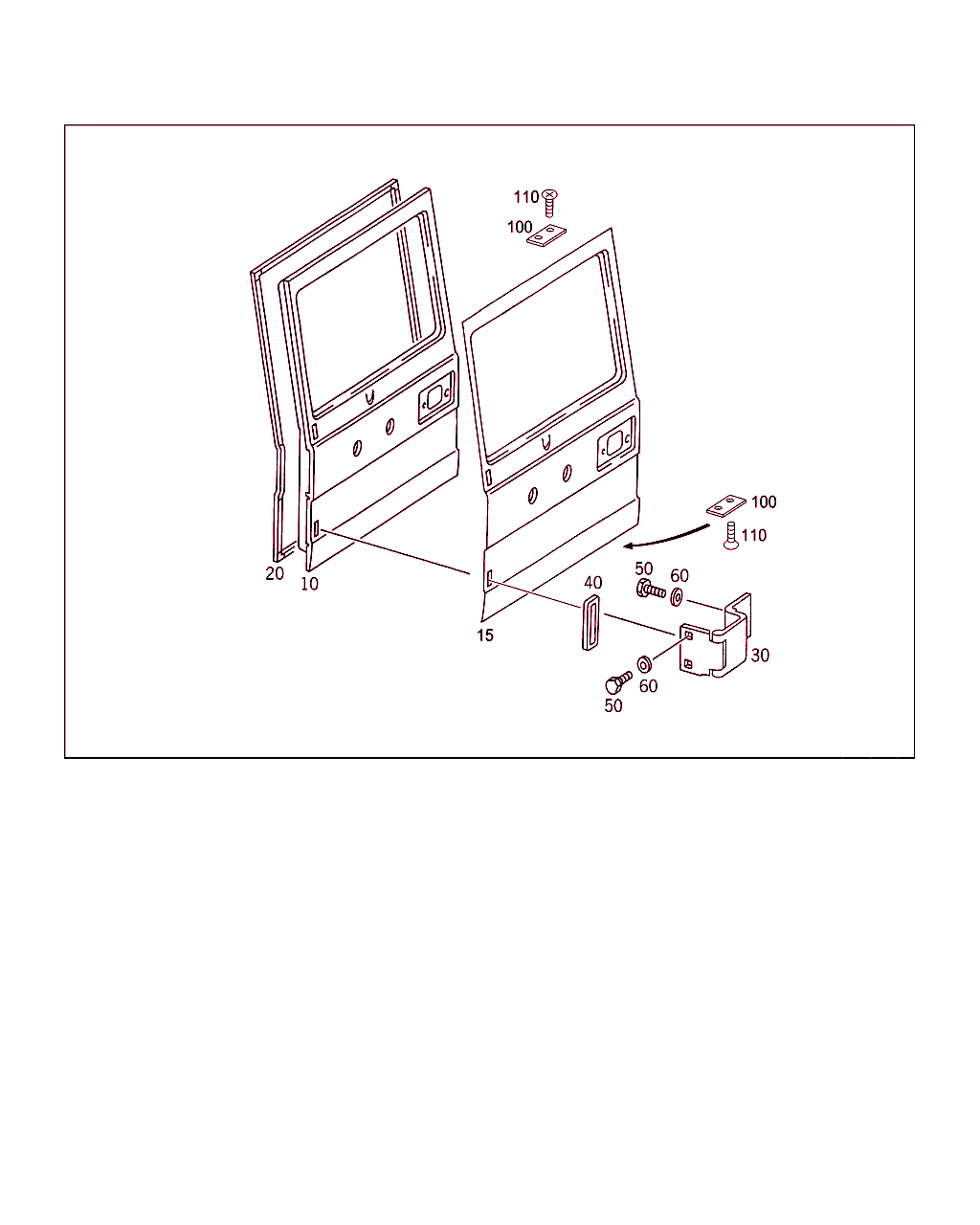

Schema

B74015000106.120621

[image]
x 番号 部品番号 名称/補足ｲﾝﾌｫﾒｰｼｮﾝ 数 ﾊﾞｰｼﾞｮﾝ
10 A 463 740 03 05
ドア・ホワイト・ボディ
1 枚型テール・ゲート

[002]まで ｼｬｼ: X 204077 => まで 日付: 31/10/2012

ﾌｯﾄﾉｰﾄ解説
[409]
組立時に調整のこと
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: -W51
ｺｰﾄﾞ日付指定名称
[W51]20021125ウインドウ付きテール・ゲート (2 枚タイプ)
20021205ウインドウ付きリヤ・ドア(2枚タイプ)
 		001
10 A 463 740 20 05
テール・ゲート/ブラケット
1 枚型テール・ゲート
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: -W51-ZQ0+FR8+XY7/-W51-ZQ0+FR8+XY8/-W51-ZQ0+FR8+XY9/-W51-ZQ0+FR8+XZ0/-W51-ZQ0+FR8+XZ1/-W51-ZQ0+FR8+XZ2/-W51-ZQ0+FR8+XZ3/-W51-ZQ0+FR8+XZ4/-W51-ZQ0+FR8+XZ5
ｺｰﾄﾞ日付指定名称
[FR8]20060621バック・カメラ
[W51]20021125ウインドウ付きテール・ゲート (2 枚タイプ)
20021205ウインドウ付きリヤ・ドア(2枚タイプ)
[XY7]20060412変更年2007年 (モデル・イヤー2008年)
[XY8]20070105変更年2008年(モデル・イヤー2009年)
[XY9]20080911変更年2009年(モデル・イヤー2010年)
[XZ0]20090617変更年2010年(モデル・イヤー2011年)
[XZ1]20100325変更年2011年(モデル・イヤー2012年)
[XZ2]20100319変更年2012年(モデル・イヤー2013年)
[XZ3]20120621変更年2013年(モデル・イヤー2014年)
[XZ4]20130426モディフィケーション・イヤー2014（モデル・イヤー2015年）
[XZ5]20131120モディフィケーションイヤー2015年（モデルイヤー2016年）*適用外*
[ZQ0]20140930G500 4X42 *適用外*
 		001
15 A 460 742 16 09
パネル
1 枚型テール・ゲート

[002]まで ｼｬｼ: X 204077 => まで 日付: 31/10/2012
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: -W51
ｺｰﾄﾞ日付指定名称
[W51]20021125ウインドウ付きテール・ゲート (2 枚タイプ)
20021205ウインドウ付きリヤ・ドア(2枚タイプ)
 		001
20 A 463 740 02 78
ドア・シーリング
1 枚型テール・ゲート
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: -W51
ｺｰﾄﾞ日付指定名称
[W51]20021125ウインドウ付きテール・ゲート (2 枚タイプ)
20021205ウインドウ付きリヤ・ドア(2枚タイプ)
 		001
30 A 463 740 01 37
ヒンジ
上および下

[002]まで ｼｬｼ: X 204077 => まで 日付: 31/10/2012
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: -W51
ｺｰﾄﾞ日付指定名称
[W51]20021125ウインドウ付きテール・ゲート (2 枚タイプ)
20021205ウインドウ付きリヤ・ドア(2枚タイプ)
 		002
40 A 460 743 01 78
ウェザ・ストリップ
ヒンジ

[002]まで ｼｬｼ: X 204077 => まで 日付: 31/10/2012
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: -W51
ｺｰﾄﾞ日付指定名称
[W51]20021125ウインドウ付きテール・ゲート (2 枚タイプ)
20021205ウインドウ付きリヤ・ドア(2枚タイプ)
 		004
50 N 304017 010043
6角ボルト
ヒンジ / ドア・ウイング
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: -W51
ｺｰﾄﾞ日付指定名称
[W51]20021125ウインドウ付きテール・ゲート (2 枚タイプ)
20021205ウインドウ付きリヤ・ドア(2枚タイプ)
 		006
50 N 304017 010047
6角ボルト
ボディに取り付けるヒンジ
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: -W51
ｺｰﾄﾞ日付指定名称
[W51]20021125ウインドウ付きテール・ゲート (2 枚タイプ)
20021205ウインドウ付きリヤ・ドア(2枚タイプ)
 		004
60 N 007349 010007
ウインドウ
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: -W51
ｺｰﾄﾞ日付指定名称
[W51]20021125ウインドウ付きテール・ゲート (2 枚タイプ)
20021205ウインドウ付きリヤ・ドア(2枚タイプ)
 		006
60 N 007349 010007
ウインドウ
ボディに取り付けるヒンジ
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: -W51
ｺｰﾄﾞ日付指定名称
[W51]20021125ウインドウ付きテール・ゲート (2 枚タイプ)
20021205ウインドウ付きリヤ・ドア(2枚タイプ)
 		004
100 A 463 766 00 19
プレート
リヤ・ドア
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: -W51
ｺｰﾄﾞ日付指定名称
[W51]20021125ウインドウ付きテール・ゲート (2 枚タイプ)
20021205ウインドウ付きリヤ・ドア(2枚タイプ)
 		001
100 A 463 766 01 19
ガイド・プレート
ドア上部

[002]まで ｼｬｼ: X 204077 => まで 日付: 31/10/2012
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: -W51
ｺｰﾄﾞ日付指定名称
[W51]20021125ウインドウ付きテール・ゲート (2 枚タイプ)
20021205ウインドウ付きリヤ・ドア(2枚タイプ)
 		001
110 N 000000 002061
鉄板ビス
プレート / ボディ
4,2X13
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: -W51
ｺｰﾄﾞ日付指定名称
[W51]20021125ウインドウ付きテール・ゲート (2 枚タイプ)
20021205ウインドウ付きリヤ・ドア(2枚タイプ)
 		003
110 N 000000 006998
ボルト
ドア上部
M4X16
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: -W51
ｺｰﾄﾞ日付指定名称
[W51]20021125ウインドウ付きテール・ゲート (2 枚タイプ)
20021205ウインドウ付きリヤ・ドア(2枚タイプ)
 		002
