Gクラス・ステーション・ワゴン・ベーシック
463.342 => G350D PROFESSIONAL
M: 642886, 642887
GA: 722903
VG: 750654
VA: 730332
HA: 742605

Schema

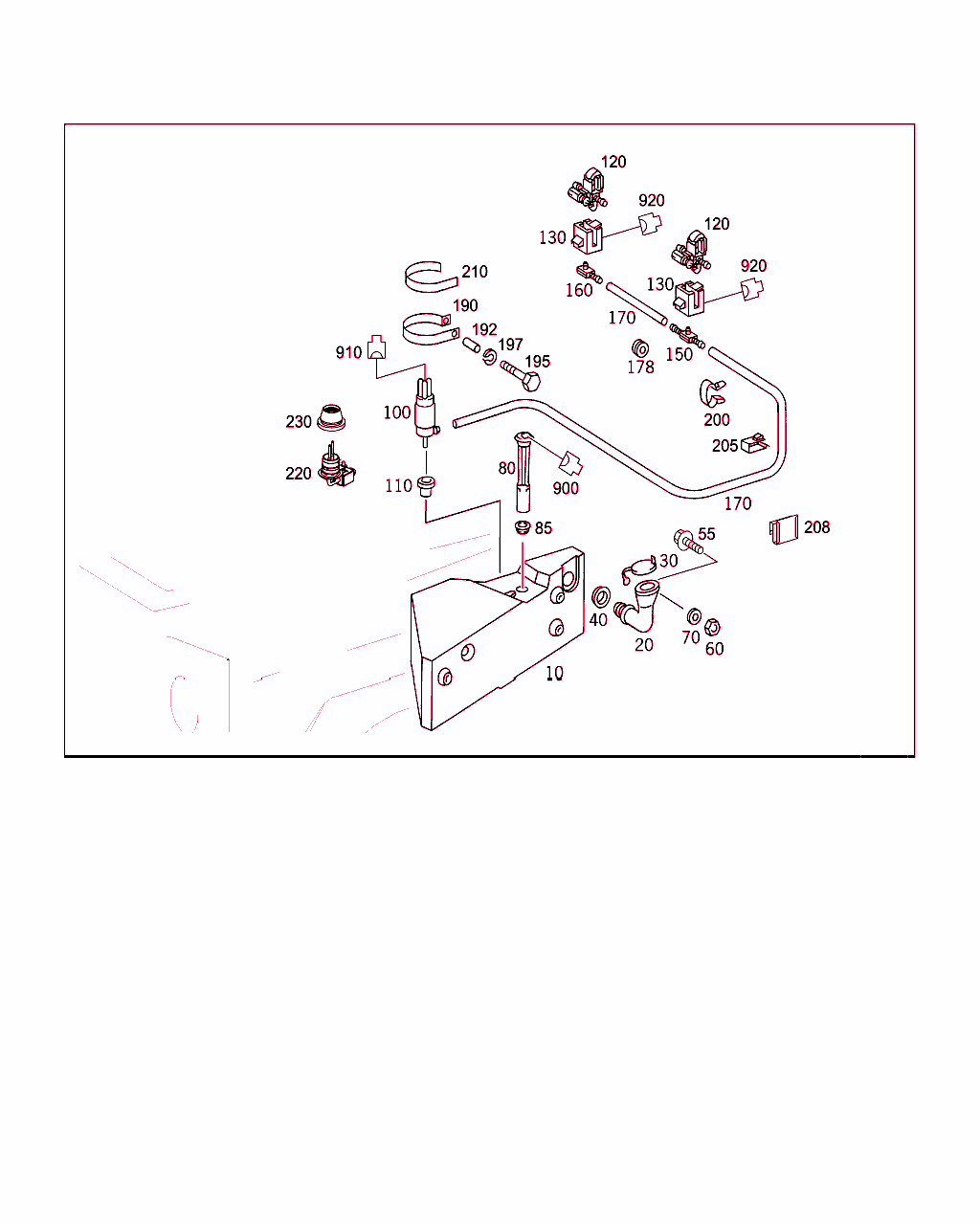

B86030000287.151028

[image]

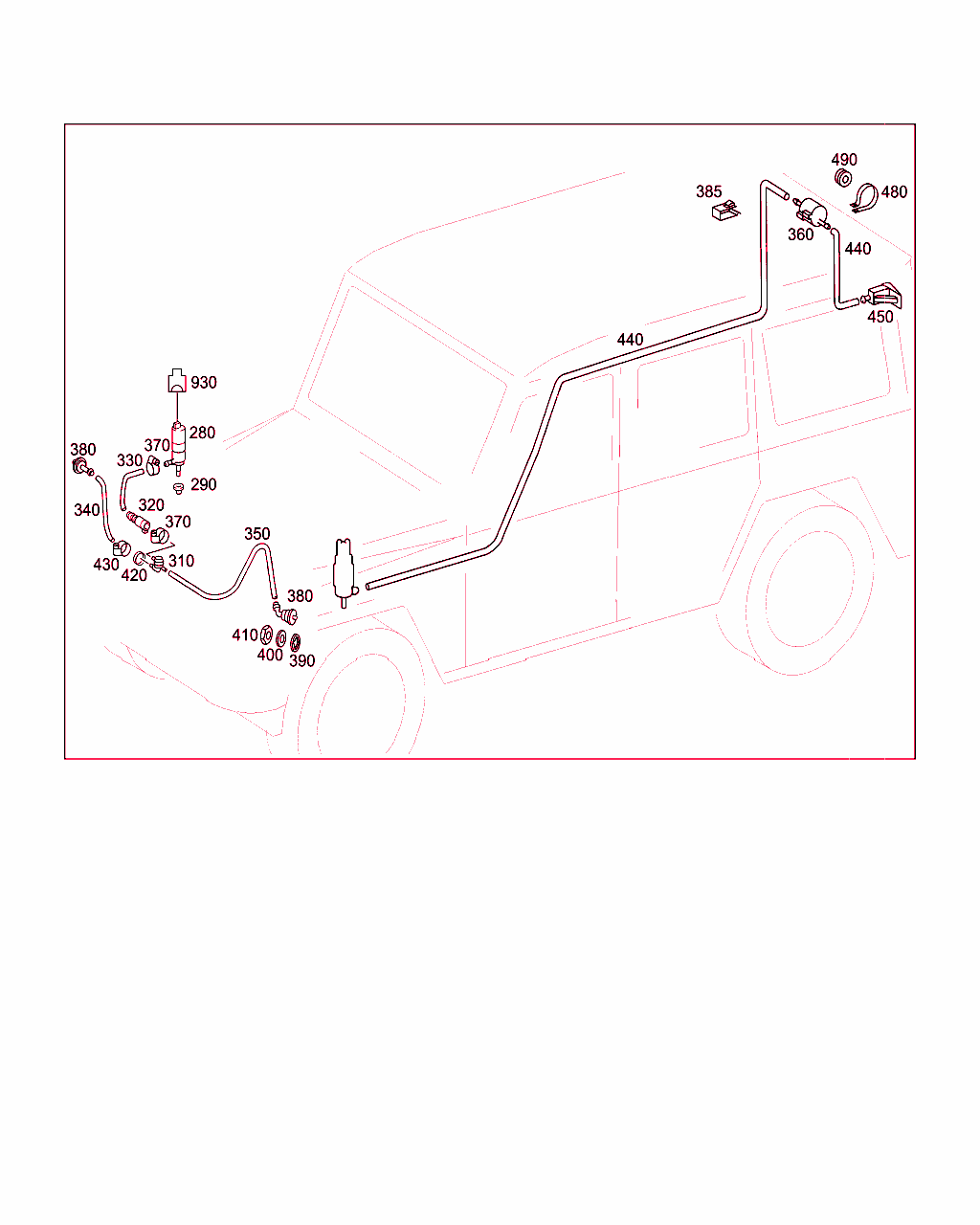

B86030000286.151028

[image]
x 番号 部品番号 名称/補足ｲﾝﾌｫﾒｰｼｮﾝ 数 ﾊﾞｰｼﾞｮﾝ
10 A 463 860 09 60
ウォッシャ液リザーバ 001
20 A 463 869 02 66
コネクティング・ピース
リザーバーに 		001
30 A 140 869 01 08
カバー
サポートへ 		001
40 A 140 997 16 81
グロメット
リザーバーに 		001
55 N 304017 006016
6角ボルト
ホイール・ハウスのリザーバ
M6X16 		003
60 N 910113 006000
ヘキサゴン・ナット
ホイール・ハウスのリザーバ
M6 		001
70 N 000000 003260
ウインドウ
ホイール・ハウスのリザーバ 		001
100 A 204 866 02 21
ポンプ 001
110 A 123 997 36 81
グロメット
リザーバに取り付けるポンプ 		001
120 A 220 860 03 47
ノズル
エンジン・フードへ 		002
130 A 463 885 00 56
リテーナ
左右ノズルに 		002
150 A 463 869 00 22
ジョイント
コネクタから 右リング・シリンダまで 		001
160 A 463 869 00 24
アダプタ
アダプタからレシーバへ 		001
170 A 010 997 89 82
ホース
ウインドウ・ウォッシャ
4.6X1.8 MM;2330 MM

ﾌｯﾄﾉｰﾄ解説
[404]
メートル単位で注文のこと
 		NB
170 A 010 997 89 82
ホース
ウインドウ・ウォッシャ
4.6X1.8 MM;205 MM

ﾌｯﾄﾉｰﾄ解説
[404]
メートル単位で注文のこと
 		NB
178 A 000 997 20 81
貫通グロメット
ウインドウ・ウォッシャ 		001
192 A 460 991 58 40
スペーサ・チューブ
リザーバに取り付けるポンプ 		001
195 N 000931 006118
ボルト
リザーバに取り付けるポンプ 		001
200 A 000 995 61 44
クランピング・ブラケット
エンジン・フードに取り付けるホース
6.5X14.5 MM 		002
205 A 000 988 18 78
クリップ
エンジン・フードに取り付けるホース 		003
208 A 000 988 16 78
クリップ
ヒータ・ライン固定用部品 		002
210 A 000 989 44 98
ウェザ・ストリップ
ポンプ / ホイール・ハウス

ﾌｯﾄﾉｰﾄ解説
[404]
メートル単位で注文のこと
 		NB
220 A 221 820 91 10
スイッチ
充填レベル・インジケータ 		001
230 A 203 869 00 98
ウェザ・ストリップ
スイッチ 		001
290 A 010 997 11 81
グロメット
レシーバのポンプ固定用部品 		001
310 A 463 869 00 19
バルブ
ポンプとノズルの間 		001
320 A 210 869 02 24
クラッチ
ポンプとバルブの間 		001
330 A 000 869 26 94
ホース
ポンプとバルブの間

[005]から ｼｬｼ: X 247678 => から 日付: 18/11/2015

ﾌｯﾄﾉｰﾄ解説
[404]
メートル単位で注文のこと
 		NB
340 A 000 869 26 94
ホース
バルブと右ノズルのあいだ

ﾌｯﾄﾉｰﾄ解説
[404]
メートル単位で注文のこと
 		NB
350 A 000 869 26 94
ホース
バルブと左ノズルのあいだ

ﾌｯﾄﾉｰﾄ解説
[404]
メートル単位で注文のこと
 		NB
360 A 000 860 10 62
バルブ
リヤ・ウインドウ用ウインドウ・ウォッシャ

[007]から ｼｬｼ: => から 日付: 06/02/2015
 		001
370 A 203 995 00 05
タイプ・クリップ
アダプタ
16/12 MM 		002
385 A 000 988 18 78
クリップ
ホース固定用ツール 		008
390 A 463 869 00 82
ウインドウ
ヘッドランプ・ウォッシャ 		004
400 N 000988 019010
フィッティング・ワッシャ
ヘッドランプ・ウォッシャ 		002
410 A 000 869 00 28
ナット
ヘッドランプ・ウォッシャ 		002
420 A 000 989 44 98
ウェザ・ストリップ
ヘッドランプ・ウォッシャ・ボルト接続部

ﾌｯﾄﾉｰﾄ解説
[404]
メートル単位で注文のこと
 		NB
430 A 460 995 54 10
クランプ
リザーバに取り付けるポンプ 		001
440 A 010 997 89 82
ホース
チェック・バルブからテール・ゲート・ ノズルへ
4.6X1.8 MM

ﾌｯﾄﾉｰﾄ解説
[404]
メートル単位で注文のこと
 		NB
450 A 000 869 30 47
ノズル
リヤ・ウインドウ用ウインドウ・ウォッシャ

[007]から ｼｬｼ: => から 日付: 06/02/2015
 		001
490 A 000 997 23 81
貫通グロメット
リヤ・ウインドウ用ウインドウ・ウォッシャ 		001
900 A 008 545 08 28
ハウジング
ウォッシャ液レベル・スイッチ
2-PIN RK4;S42 		001
910 A 033 545 02 28
ハウジング
フロント・ウインドウ・ウォッシャ液ポンプ
2-PIN JPT;M5/1, 		001
910 A 033 545 02 28
ハウジング
リヤ・ウインドウ・ウォッシャ液ポンプ
2-PIN JPT;M5/3, 		001
920 A 210 540 20 81
ハウジング
左ウォッシャ・ノズル・ヒータ
2-PIN MQS;R2/2, 		001
920 A 210 540 20 81
ハウジング
右ウォッシャ・ノズル・ヒータ
2-PIN MQS;R2/3, 		001
930 A 034 545 53 28
ハウジング
ヘッドランプ・ウォッシャ・ポンプ
2-PIN JPT;M5/2, 		001
