一覧

G クラス、ロング・ステーション・ワゴン
463.346 => G350 BLUETEC
M: 642886, 642887
GA: 722902
VG: 750654
VA: 730332
HA: 742605

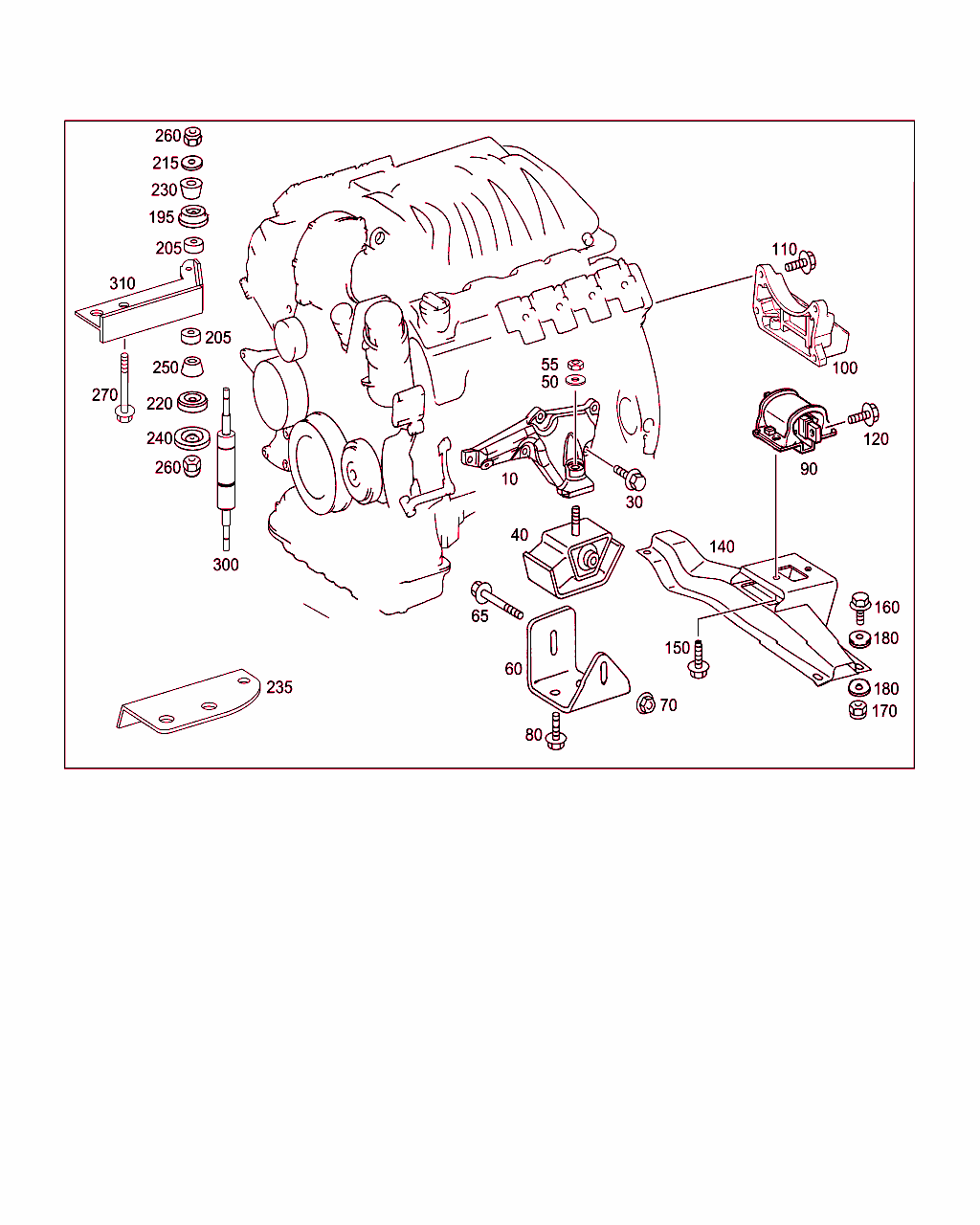

Schema

B24015000249.121030

[image]
x 番号 部品番号 名称/補足ｲﾝﾌｫﾒｰｼｮﾝ 数 ﾊﾞｰｼﾞｮﾝ
10 A 642 223 25 04
エンジン・サポート
左 		001
10 A 642 223 26 04
エンジン・サポート
右 		001
30 N 910143 008006
6角丸頭ボルト
シリンダ・ブロックに取り付ける左エンジン・サポート
M8X45

[006]まで ｼｬｼ: X 204077 => まで 日付: 31/10/2012
 		003
30 N 910143 008006
6角丸頭ボルト
シリンダ・ブロックに取り付ける左エンジン・サポート
M8X45

[007]から ｼｬｼ: X 204078 => から 日付: 31/10/2012
[008]まで ｼｬｼ: => まで 日付: 20/12/2013
 		004
30 N 910143 008006
6角丸頭ボルト
シリンダ・ブロックに取り付ける左エンジン・サポート
M8X45

[009]から ｼｬｼ: => から 日付: 20/12/2013
 		004
30 N 910143 008006
6角丸頭ボルト
シリンダ・ブロックに取り付ける左エンジン・サポート
M8X45

[006]まで ｼｬｼ: X 204077 => まで 日付: 31/10/2012
[012]から ｼｬｼ: X 167319 => から 日付: 31/05/2006
 		001
30 N 910143 008006
6角丸頭ボルト
右エンジン・サポート / シリンダ・ブロック
M8X45

[006]まで ｼｬｼ: X 204077 => まで 日付: 31/10/2012
 		003
30 N 910143 008006
6角丸頭ボルト
右エンジン・サポート / シリンダ・ブロック
M8X45

[007]から ｼｬｼ: X 204078 => から 日付: 31/10/2012
[008]まで ｼｬｼ: => まで 日付: 20/12/2013
 		003
30 N 910143 008006
6角丸頭ボルト
右エンジン・サポート / シリンダ・ブロック
M8X45

[009]から ｼｬｼ: => から 日付: 20/12/2013
 		003
30 N 910105 008014
6角ボルト
右エンジン・サポート / シリンダ・ブロック
M8X35 		001
40 A 460 240 67 18
ラバー・ブッシュ
左フロント・エンジン・マウント、黄色 		001
40 A 460 240 67 18
ラバー・ブッシュ
右フロント・エンジン・マウント、黄色 		001
40 A 460 240 67 18
ラバー・ブッシュ
右フロント・エンジン・マウント、黄色

[013]から ｼｬｼ: => から 日付: 20/06/2013
[014]まで ｼｬｼ: => まで 日付: 08/03/2016
 		001
40 A 460 240 67 18
ラバー・ブッシュ
右フロント・エンジン・マウント、黄色

[015]から ｼｬｼ: => から 日付: 08/03/2016
 		001
50 N 000000 003737
ウインドウ
エンジン / フロント・エンジン・マウント 		002
50 N 000125 013008
ウインドウ
エンジン / フロント・エンジン・マウント

これに変更 N 000000 003737 		002
55 N 910113 012003
ヘキサゴン・ナット
エンジン / フロント・エンジン・マウント
M12X1.5 		002
60 A 460 242 06 40
ホルダー
フロント・エンジン・マウント 		002
65 N 910105 010044
6角ボルト
ブラケット/エンジン・マウント
M10X90 		002
70 N 913023 010002
ナット
ブラケット/エンジン・マウント
M10

[010]まで ｼｬｼ: => まで 日付: 06/02/2015
 		002
70 N 913023 010002
ナット
ブラケット/エンジン・マウント
M10

[011]から ｼｬｼ: => から 日付: 06/02/2015
 		002
80 N 000000 000916
ボルト
フロント・エンジン・マウントおよびブラケット / フレーム
M10X25

[018]まで ｼｬｼ: => まで 日付: 05/06/2013
 		004
80 A 003 990 22 00
6角ボルト
フロント・エンジン・マウントおよびブラケット / フレーム
M10 X 30 		002
90 A 220 240 01 18
エンジン・マウント
後部

♦ 以下から選択できます A 220 240 04 18 		001
90 A 220 240 04 18
エンジン・マウント
後部

♦ 以下から選択できます A 220 240 01 18 		001
90 A 212 240 03 18
エンジン・マウント
後部

[019]から ｼｬｼ: X 185536 => から 日付: 25/05/2010
 		001
100 A 140 242 13 40
ホルダー
トランスミッション後部に 		001
110 N 910143 008003
6角丸頭ボルト
トランスミッションに取り付けるブラケット
M8X30 		004
120 N 910143 008003
6角丸頭ボルト
リヤ・エンジン・マウント / ブラケット
M8X30

これに変更 N 000000 000428 		002
120 N 000000 000428
6角ボルト
リヤ・エンジン・マウント / ブラケット
M10X35 		002
120 N 000000 000428
6角ボルト
リヤ・エンジン・マウント
M10X35 		002
140 A 463 260 23 60
キャリア
リヤ・エンジン・マウント 		001
150 N 000000 000276
6角丸頭ボルト
コンソールに取り付けるサポート
M8X20 		002
160 N 304017 008034
6角ボルト
マウント / フレーム
M8X25 		004
170 N 000000 003278
ヘキサゴン・ナット
マウント / フレーム
M8 		004
180 A 603 990 08 40
ウインドウ
フレームへ 		008
