一覧

G クラス、ロング・ステーション・ワゴン
463.348 => G350 BLUETEC
M: 642886, 642887
GA: 722903
VG: 750654
VA: 730332
HA: 742605

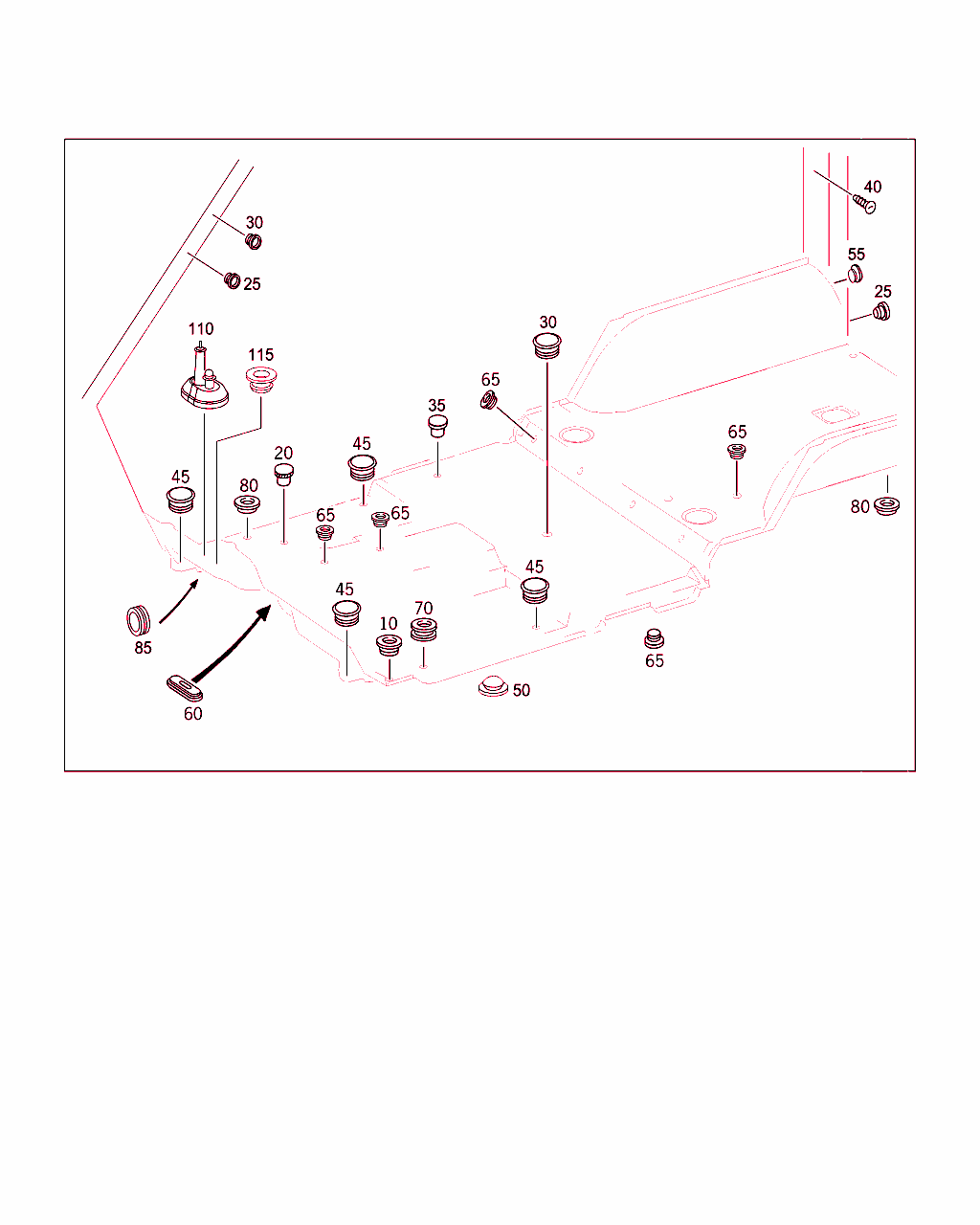

Schema

B60030000194.101012

[image]
x 番号 部品番号 名称/補足ｲﾝﾌｫﾒｰｼｮﾝ 数 ﾊﾞｰｼﾞｮﾝ
10 A 381 997 14 86
クロージング・プラグ
フロントおよびセンタ・フロア・ボディ・マウント 		002
20 N 915042 044001
プラグ
ボディ・マウント 		002
20 N 915042 005000
プラグ
右フロント・フロア / ジャッキ
5.5 MM 		002
20 N 915042 005000
プラグ
左フロント・フロア、消火器取付け穴用
5.5 MM
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: ZU7/ZU8
ｺｰﾄﾞ日付指定名称
[ZU7]20030313国別仕様、カナダ
20030331国別仕様、カナダ
[ZU8]20030313国別仕様、米国
20030331国別仕様、米国
 		002
25 N 915042 012000
プラグ
A ピラー内部の穴を 塞ぐため
12,5MM 		002
25 N 915042 012000
プラグ
B ピラー
12,5MM;12,3-SW 		002
25 A 000 998 32 55
シーリング・プラグ
C ピラー
12,3-SW 		003
30 A 124 997 12 86
プラグ
A ピラー内部の穴を 塞ぐため 		002
30 A 124 997 12 86
プラグ
B ピラー 		002
40 A 000 988 05 28
プラグ
ドア側リヤ・ピラー用 		001
45 A 113 987 00 44
ウインドウ
下部およびフロア中央のバッテリ・ボックス用
20.5 MM 		004
45 A 113 987 00 44
ウインドウ
トレーリング・アーム内側
20.5 MM 		004
45 A 113 987 00 44
ウインドウ
トレーリング・アーム内側
20.5 MM
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: ZU7/ZU8
ｺｰﾄﾞ日付指定名称
[ZU7]20030313国別仕様、カナダ
20030331国別仕様、カナダ
[ZU8]20030313国別仕様、米国
20030331国別仕様、米国
 		003
50 A 123 987 05 44
ウインドウ
左右外側下のサイド・メンバ

[002]まで ｼｬｼ: => まで 日付: 06/02/2015
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: -T84-T85
ｺｰﾄﾞ日付指定名称
[T84]20021125サイド・ステップ
20021204ステップ・ボード横側
[T85]20090217ランニングボード、台湾バリエーション*適用外*
 		012
50 A 123 987 05 44
ウインドウ
左右外側下のサイド・メンバ

[003]から ｼｬｼ: => から 日付: 06/02/2015
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: -T84
ｺｰﾄﾞ日付指定名称
[T84]20021125サイド・ステップ
20021204ステップ・ボード横側
 		012
50 A 123 987 05 44
ウインドウ
左右外側下のサイド・メンバ 		001
50 A 123 987 05 44
ウインドウ
C ピラー下部 		002
55 A 116 987 02 44
ウインドウ
リヤ・ボックス内バックアップ・エイドの ホール用
24.5 MM

[005]から ｼｬｼ: X 204078 => から 日付: 31/10/2012
 		001
60 A 116 987 12 44
ウインドウ
クロス・セクション内側の穴

[007]から ｼｬｼ: => から 日付: 09/04/2014
 		012
60 A 116 987 12 44
ウインドウ
サイド・メンバのロング・ホールを塞ぐため 		012
60 A 116 987 12 44
ウインドウ
ブリッジ、フロア中央からリヤ・フロア 		005
65 A 116 987 14 44
ウインドウ
リヤ・フロア内の塗料流出口
22,5 MM 		012
65 A 116 987 14 44
ウインドウ
クロス・セクション内側の穴
22,5 MM 		004
65 A 116 987 14 44
ウインドウ
サイド・メンバのロング・ホールを塞ぐため
22,5 MM 		016
65 A 116 987 14 44
ウインドウ
サイド・メンバーに
22,5 MM 		008
70 A 463 997 13 81
グロメット
フロント・フロア・ウォータ・ドレン 		002
80 A 460 997 11 81
グロメット
サイド・メンバのウォータ・ドレン 		004
80 A 460 997 11 81
グロメット
ブリッジ、フロア中央からリヤ・フロア 		002
85 A 317 997 02 81
貫通グロメット
右ファイヤ・ウォール下部ホール用
10 MM 		001
85 A 000 987 18 40
ラバー・バッファ
左および右内側 		002
110 A 001 997 14 81
ラバー・グロメット
ディストリビュータ・ボックス内ホールの シール用
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: ZQ0+ZU7/ZQ0+ZU8
ｺｰﾄﾞ日付指定名称
[ZQ0]20140930G500 4X42 *適用外*
[ZU7]20030313国別仕様、カナダ
20030331国別仕様、カナダ
[ZU8]20030313国別仕様、米国
20030331国別仕様、米国
 		001
