一覧

G クラス、ロング・ステーション・ワゴン
463.348 => G350 BLUETEC
M: 642886, 642887
GA: 722903
VG: 750654
VA: 730332
HA: 742605

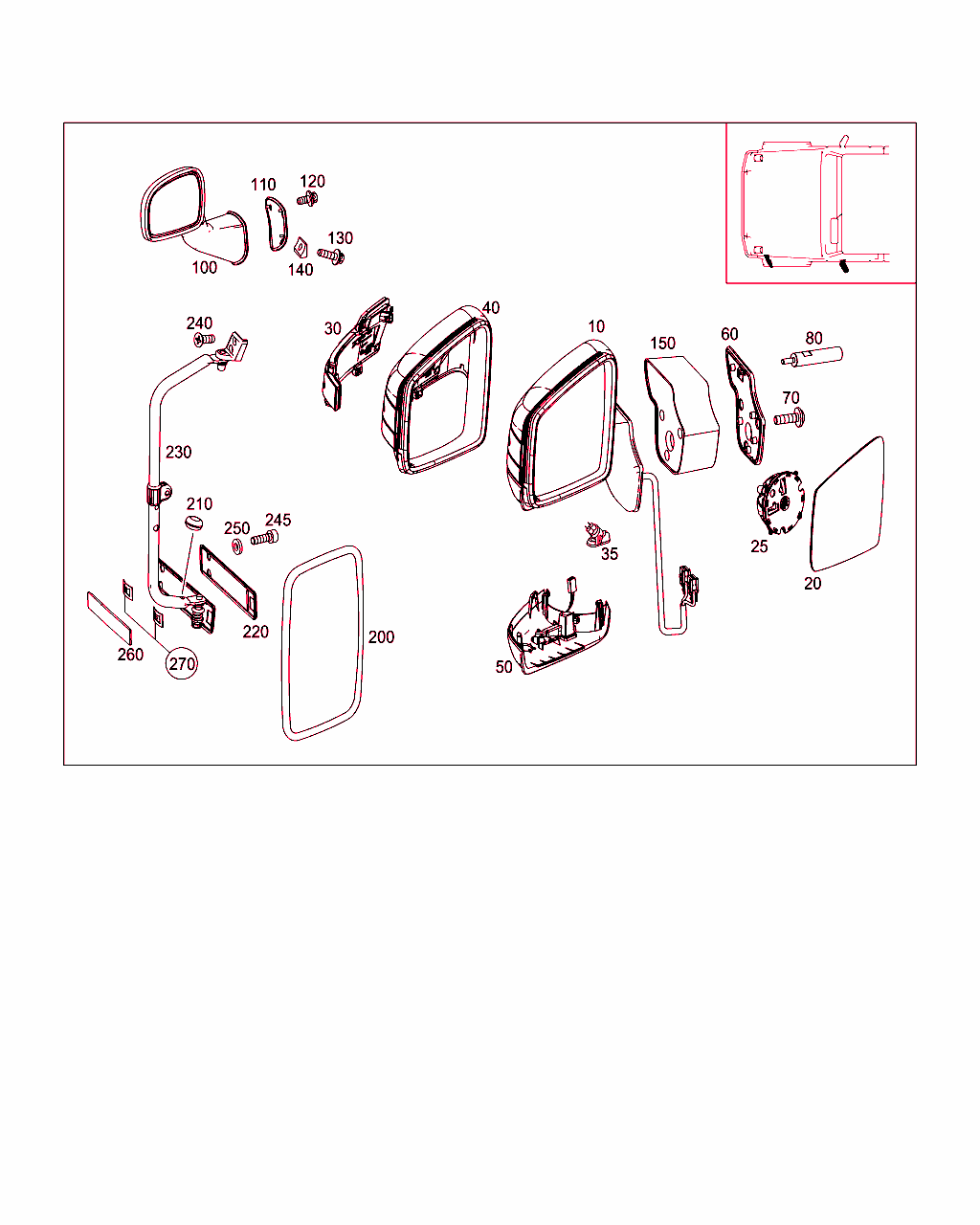

Schema

B72331000082.161017

[image]
x 番号 部品番号 名称/補足ｲﾝﾌｫﾒｰｼｮﾝ 数 ﾊﾞｰｼﾞｮﾝ
10 A 463 810 93 16
ドア・ミラー

[022]から ｼｬｼ: X 204078 => から 日付: 31/10/2012

ﾌｯﾄﾉｰﾄES2ｶﾗｰNo.ｺｰﾄﾞﾘﾝｸ
[934]9040ブラック040U-CK1-CK2
9149ポーラー・ホワイト149U-CK1-CK2
9149ポーラー・ホワイト149U-CK1-CK2-ZB7
9197オブシディアン・ブラック197U
9197オブシディアン・ブラック197U/CC1/048U+ZQ1/792U+ZQ1
9197オブシディアン・ブラック197U/CC1/CK1/ZB7/048U+ZQ1/792U+ZQ1
9775イリジウム・シルバー775U-CK1-CK2
9999無色
 		001 L
10 A 463 810 95 16
ドア・ミラー

[022]から ｼｬｼ: X 204078 => から 日付: 31/10/2012

ﾌｯﾄﾉｰﾄ解説
[420]
必ず取付け前に塗装してください。

ﾌｯﾄﾉｰﾄES2ｶﾗｰNo.ｺｰﾄﾞﾘﾝｸ
[934]9040ブラック040U-CK1-CK2
9149ポーラー・ホワイト149U-CK1-CK2
9149ポーラー・ホワイト149U-CK1-CK2-ZB7
9197オブシディアン・ブラック197U
9197オブシディアン・ブラック197U/CC1/048U+ZQ1/792U+ZQ1
9197オブシディアン・ブラック197U/CC1/CK1/ZB7/048U+ZQ1/792U+ZQ1
9775イリジウム・シルバー775U-CK1-CK2
9999無色
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: -ZU7-ZU8-ZW5+EA2
ｺｰﾄﾞ日付指定名称
[ZU7]20030313国別仕様、カナダ
20030331国別仕様、カナダ
[ZU8]20030313国別仕様、米国
20030331国別仕様、米国
[ZW5]20130726国別仕様、湾岸諸国
[EA2]20100702死角アシスト
 		001 L
10 A 463 810 01 19
ドア・ミラー

[076]から ｼｬｼ: => から 日付: 31/10/2013

ﾌｯﾄﾉｰﾄ解説
[420]
必ず取付け前に塗装してください。

ﾌｯﾄﾉｰﾄES2ｶﾗｰNo.ｺｰﾄﾞﾘﾝｸ
[934]9040ブラック040U-CK1-CK2
9149ポーラー・ホワイト149U-CK1-CK2
9149ポーラー・ホワイト149U-CK1-CK2-ZB7
9197オブシディアン・ブラック197U
9197オブシディアン・ブラック197U/CC1/048U+ZQ1/792U+ZQ1
9197オブシディアン・ブラック197U/CC1/CK1/ZB7/048U+ZQ1/792U+ZQ1
9775イリジウム・シルバー775U-CK1-CK2
9999無色
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: EA2+ZU7/EA2+ZU8/EA2+ZW5
ｺｰﾄﾞ日付指定名称
[EA2]20100702死角アシスト
[ZU7]20030313国別仕様、カナダ
20030331国別仕様、カナダ
[ZU8]20030313国別仕様、米国
20030331国別仕様、米国
[ZW5]20130726国別仕様、湾岸諸国
 		001 L
10 A 463 810 97 16
ドア・ミラー

[076]から ｼｬｼ: => から 日付: 31/10/2013

ﾌｯﾄﾉｰﾄ解説
[420]
必ず取付け前に塗装してください。

ﾌｯﾄﾉｰﾄES2ｶﾗｰNo.ｺｰﾄﾞﾘﾝｸ
[934]9040ブラック040U-CK1-CK2
9149ポーラー・ホワイト149U-CK1-CK2
9149ポーラー・ホワイト149U-CK1-CK2-ZB7
9197オブシディアン・ブラック197U
9197オブシディアン・ブラック197U/CC1/048U+ZQ1/792U+ZQ1
9197オブシディアン・ブラック197U/CC1/CK1/ZB7/048U+ZQ1/792U+ZQ1
9775イリジウム・シルバー775U-CK1-CK2
9999無色
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: -EA2+ZU7/-EA2+ZU8/-EA2+ZW5
ｺｰﾄﾞ日付指定名称
[EA2]20100702死角アシスト
[ZU7]20030313国別仕様、カナダ
20030331国別仕様、カナダ
[ZU8]20030313国別仕様、米国
20030331国別仕様、米国
[ZW5]20130726国別仕様、湾岸諸国
 		001 L
10 A 463 810 09 19
ドア・ミラー

[022]から ｼｬｼ: X 204078 => から 日付: 31/10/2012

ﾌｯﾄﾉｰﾄ解説
[420]
必ず取付け前に塗装してください。

ﾌｯﾄﾉｰﾄES2ｶﾗｰNo.ｺｰﾄﾞﾘﾝｸ
[934]9040ブラック040U-CK1-CK2
9149ポーラー・ホワイト149U-CK1-CK2
9149ポーラー・ホワイト149U-CK1-CK2-ZB7
9197オブシディアン・ブラック197U
9197オブシディアン・ブラック197U/CC1/048U+ZQ1/792U+ZQ1
9197オブシディアン・ブラック197U/CC1/CK1/ZB7/048U+ZQ1/792U+ZQ1
9775イリジウム・シルバー775U-CK1-CK2
9999無色
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: -EA2
ｺｰﾄﾞ日付指定名称
[EA2]20100702死角アシスト
 		001 R
10 A 463 810 11 19
ドア・ミラー

[022]から ｼｬｼ: X 204078 => から 日付: 31/10/2012

ﾌｯﾄﾉｰﾄ解説
[420]
必ず取付け前に塗装してください。

ﾌｯﾄﾉｰﾄES2ｶﾗｰNo.ｺｰﾄﾞﾘﾝｸ
[934]9040ブラック040U-CK1-CK2
9149ポーラー・ホワイト149U-CK1-CK2
9149ポーラー・ホワイト149U-CK1-CK2-ZB7
9197オブシディアン・ブラック197U
9197オブシディアン・ブラック197U/CC1/048U+ZQ1/792U+ZQ1
9197オブシディアン・ブラック197U/CC1/CK1/ZB7/048U+ZQ1/792U+ZQ1
9775イリジウム・シルバー775U-CK1-CK2
9999無色
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: EA2
ｺｰﾄﾞ日付指定名称
[EA2]20100702死角アシスト
 		001 R
10 Q 0000000001
重要情報
部品はすべての色では供給できないので、必ずカラー・フィルタを解除します。 		001
20 A 166 810 03 19
ミラー・ガラス

[022]から ｼｬｼ: X 204078 => から 日付: 31/10/2012
 		001 L
20 A 166 810 07 19
ミラー・ガラス

[022]から ｼｬｼ: X 204078 => から 日付: 31/10/2012
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: EA2
ｺｰﾄﾞ日付指定名称
[EA2]20100702死角アシスト
 		001 L
20 A 166 810 11 19
ミラー・ガラス

[022]から ｼｬｼ: X 204078 => から 日付: 31/10/2012
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: ZU7/ZU8
ｺｰﾄﾞ日付指定名称
[ZU7]20030313国別仕様、カナダ
20030331国別仕様、カナダ
[ZU8]20030313国別仕様、米国
20030331国別仕様、米国
 		001 L
20 A 166 810 13 19
ミラー・ガラス

[022]から ｼｬｼ: X 204078 => から 日付: 31/10/2012
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: EA2+ZU7/EA2+ZU8
ｺｰﾄﾞ日付指定名称
[EA2]20100702死角アシスト
[ZU7]20030313国別仕様、カナダ
20030331国別仕様、カナダ
[ZU8]20030313国別仕様、米国
20030331国別仕様、米国
 		001 L
20 A 166 810 01 19
ミラー・ガラス

[022]から ｼｬｼ: X 204078 => から 日付: 31/10/2012
 		001 R
20 A 166 810 05 19
ミラー・ガラス

[022]から ｼｬｼ: X 204078 => から 日付: 31/10/2012
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: EA2
ｺｰﾄﾞ日付指定名称
[EA2]20100702死角アシスト
 		001 R
25 A 463 810 02 86
調整
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: -XZ2-XZ3-XZ4-XZ5-XZ6-XZ7
ｺｰﾄﾞ日付指定名称
[XZ2]20100319変更年2012年(モデル・イヤー2013年)
[XZ3]20120621変更年2013年(モデル・イヤー2014年)
[XZ4]20130426モディフィケーション・イヤー2014（モデル・イヤー2015年）
[XZ5]20131120モディフィケーションイヤー2015年（モデルイヤー2016年）*適用外*
[XZ6]20140701変更年2016年(モデル・イヤー2017年)
[XZ7]20140701変更年2017年(モデル・イヤー2018年)
 		001
25 A 171 820 10 42
モータ

[022]から ｼｬｼ: X 204078 => から 日付: 31/10/2012
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: XZ2/XZ3/XZ4/XZ5/XZ6/XZ7
ｺｰﾄﾞ日付指定名称
[XZ2]20100319変更年2012年(モデル・イヤー2013年)
[XZ3]20120621変更年2013年(モデル・イヤー2014年)
[XZ4]20130426モディフィケーション・イヤー2014（モデル・イヤー2015年）
[XZ5]20131120モディフィケーションイヤー2015年（モデルイヤー2016年）*適用外*
[XZ6]20140701変更年2016年(モデル・イヤー2017年)
[XZ7]20140701変更年2017年(モデル・イヤー2018年)
 		001
30 A 203 820 13 21
ターン・シグナル・ランプ
左ドア・ミラー

ﾌｯﾄﾉｰﾄ解説
[409]
組立時に調整のこと
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: -XZ2-XZ3-XZ4-XZ5-XZ6-XZ7
ｺｰﾄﾞ日付指定名称
[XZ2]20100319変更年2012年(モデル・イヤー2013年)
[XZ3]20120621変更年2013年(モデル・イヤー2014年)
[XZ4]20130426モディフィケーション・イヤー2014（モデル・イヤー2015年）
[XZ5]20131120モディフィケーションイヤー2015年（モデルイヤー2016年）*適用外*
[XZ6]20140701変更年2016年(モデル・イヤー2017年)
[XZ7]20140701変更年2017年(モデル・イヤー2018年)
 		001
35 A 203 820 01 59
ランプ・ユニット
サラウンド・ランプ、左 		001
40 A 166 810 01 64
カバー
ターン・シグナル・ランプ装備

ﾌｯﾄﾉｰﾄES2ｶﾗｰNo.ｺｰﾄﾞﾘﾝｸ
[934]9040ブラック040U-CK1-CK2
9149ポーラー・ホワイト149U-CK1-CK2
9149ポーラー・ホワイト149U-CK1-CK2-ZB7
9197オブシディアン・ブラック197U
9197オブシディアン・ブラック197U/CC1/048U+ZQ1/792U+ZQ1
9197オブシディアン・ブラック197U/CC1/CK1/ZB7/048U+ZQ1/792U+ZQ1
9775イリジウム・シルバー775U-CK1-CK2
9999無色
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: XZ2/XZ3/XZ4/XZ5/XZ6/XZ7
ｺｰﾄﾞ日付指定名称
[XZ2]20100319変更年2012年(モデル・イヤー2013年)
[XZ3]20120621変更年2013年(モデル・イヤー2014年)
[XZ4]20130426モディフィケーション・イヤー2014（モデル・イヤー2015年）
[XZ5]20131120モディフィケーションイヤー2015年（モデルイヤー2016年）*適用外*
[XZ6]20140701変更年2016年(モデル・イヤー2017年)
[XZ7]20140701変更年2017年(モデル・イヤー2018年)
 		001
40 Q 0000000001
重要情報
部品はすべての色では供給できないので、必ずカラー・フィルタを解除します。
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: XZ2/XZ3/XZ4/XZ5/XZ6/XZ7
ｺｰﾄﾞ日付指定名称
[XZ2]20100319変更年2012年(モデル・イヤー2013年)
[XZ3]20120621変更年2013年(モデル・イヤー2014年)
[XZ4]20130426モディフィケーション・イヤー2014（モデル・イヤー2015年）
[XZ5]20131120モディフィケーションイヤー2015年（モデルイヤー2016年）*適用外*
[XZ6]20140701変更年2016年(モデル・イヤー2017年)
[XZ7]20140701変更年2017年(モデル・イヤー2018年)
 		001
50 A 166 810 03 15
カバーパネル
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: XZ2/XZ3/XZ4/XZ5/XZ6/XZ7
ｺｰﾄﾞ日付指定名称
[XZ2]20100319変更年2012年(モデル・イヤー2013年)
[XZ3]20120621変更年2013年(モデル・イヤー2014年)
[XZ4]20130426モディフィケーション・イヤー2014（モデル・イヤー2015年）
[XZ5]20131120モディフィケーションイヤー2015年（モデルイヤー2016年）*適用外*
[XZ6]20140701変更年2016年(モデル・イヤー2017年)
[XZ7]20140701変更年2017年(モデル・イヤー2018年)
 		001
60 A 463 811 01 98
ウェザ・ストリップ
左

[079]から ｼｬｼ: X 199894 => から 日付: 31/05/2012
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: -ZQ0
ｺｰﾄﾞ日付指定名称
[ZQ0]20140930G500 4X42 *適用外*
 		001
60 A 463 811 09 00
ベース・シーリング
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: ZQ0/LQ0
ｺｰﾄﾞ日付指定名称
[ZQ0]20140930G500 4X42 *適用外*
[LQ0]20160706G650 LANDAULET*適用外*
 		001
70 N 000000 006269
6角丸頭ボルト
ドアに取り付けるミラー
M5X16

[022]から ｼｬｼ: X 204078 => から 日付: 31/10/2012
 		003
80 A 463 988 00 02
スペーサ・ピース
ミラー・ベース
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: ZQ0
ｺｰﾄﾞ日付指定名称
[ZQ0]20140930G500 4X42 *適用外*
 		003
80 A 463 988 00 02
スペーサ・ピース
ミラー・ベース
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: ZQ0/LQ0
ｺｰﾄﾞ日付指定名称
[ZQ0]20140930G500 4X42 *適用外*
[LQ0]20160706G650 LANDAULET*適用外*
 		003
100 A 463 810 00 91
補助ドアミラー
左フロント・フェンダ

[080]から ｼｬｼ: X 211816 => から 日付: 31/05/2013
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: ZJ1
ｺｰﾄﾞ日付指定名称
[ZJ1]20030313国別仕様、日本
 		001 R
110 A 463 811 03 98
ウェザ・ストリップ
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: ZJ1
ｺｰﾄﾞ日付指定名称
[ZJ1]20030313国別仕様、日本
 		001 R
120 N 910143 006000
6角丸頭ボルト
補助ミラー・マウントを左フロント・フェンダに取り付ける
M6X12
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: ZJ1
ｺｰﾄﾞ日付指定名称
[ZJ1]20030313国別仕様、日本
 		002 R
130 N 910143 006002
6角丸頭ボルト
補助ミラー・マウントを左フロント・フェンダに取り付ける
M6X20
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: ZJ1
ｺｰﾄﾞ日付指定名称
[ZJ1]20030313国別仕様、日本
 		001 R
140 A 463 811 02 11
マウント・プレート
補助ミラー・マウントを左フロント・フェンダに取り付ける
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: ZJ1
ｺｰﾄﾞ日付指定名称
[ZJ1]20030313国別仕様、日本
 		001 R
150 A 463 811 07 00
ミラー・ベース・カバー
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: ZQ0/LQ0
ｺｰﾄﾞ日付指定名称
[ZQ0]20140930G500 4X42 *適用外*
[LQ0]20160706G650 LANDAULET*適用外*
 		001
