一覧

G クラス、ロング・ステーション・ワゴン
463.348 => G350 BLUETEC
M: 642886, 642887
GA: 722903
VG: 750654
VA: 730332
HA: 742605

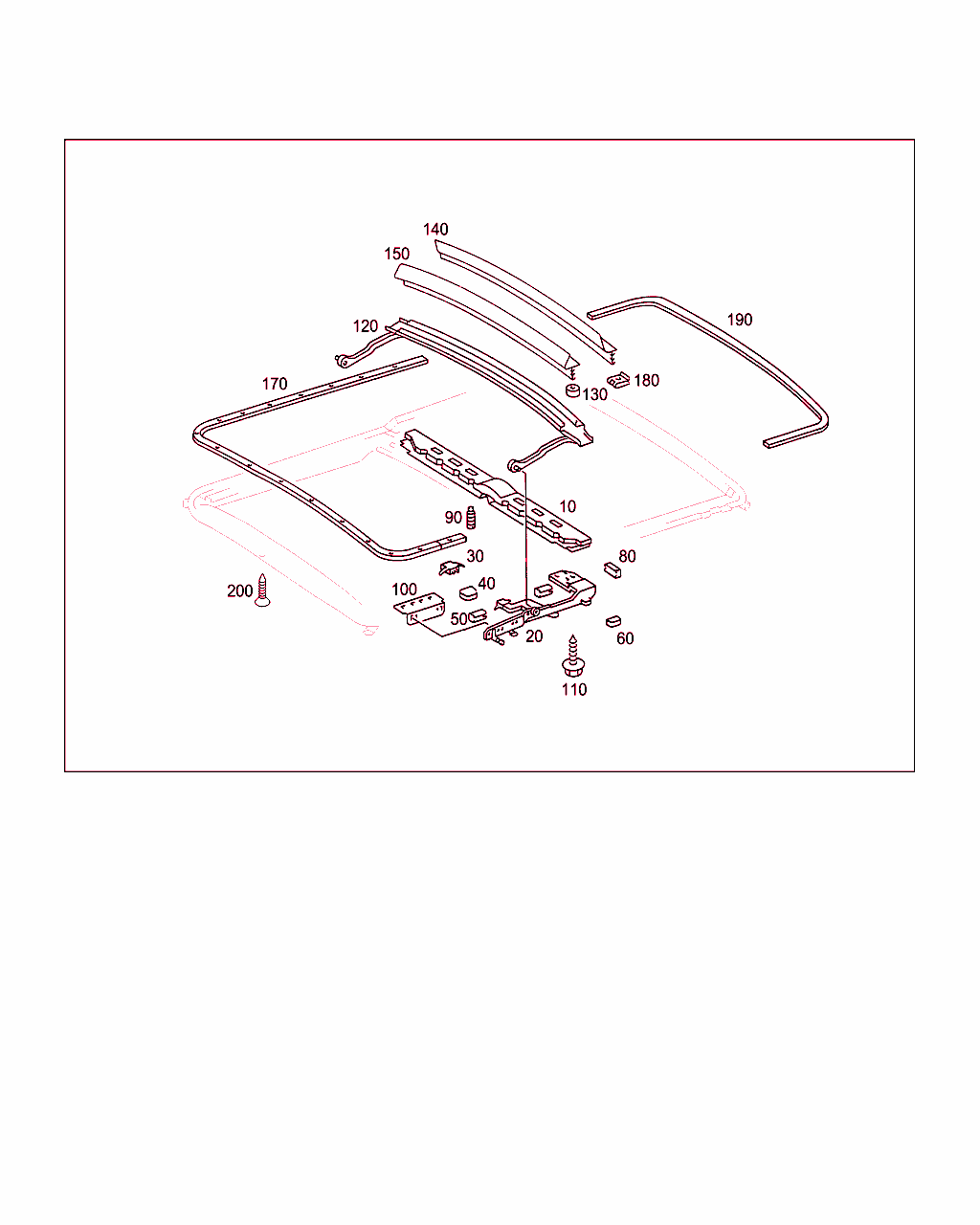

Schema

B78060000027.100831

[image]
x 番号 部品番号 名称/補足ｲﾝﾌｫﾒｰｼｮﾝ 数 ﾊﾞｰｼﾞｮﾝ
10 A 124 780 00 35
ブリッジ
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: D27/F16
ｺｰﾄﾞ日付指定名称
[D27]20021121電動スライディング・チルト・ルーフ
20021204リフト機能装備、電動スライディングルーフ*適用外*
[F16]20160108リフト機能装備、電動スライディングルーフ*適用外*
 		001
20 A 126 780 15 12
リフト・アングル
/ 左トランスポート・ブリッジ
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: D27/F16
ｺｰﾄﾞ日付指定名称
[D27]20021121電動スライディング・チルト・ルーフ
20021204リフト機能装備、電動スライディングルーフ*適用外*
[F16]20160108リフト機能装備、電動スライディングルーフ*適用外*
 		001
20 A 126 780 16 12
リフト・アングル
/ 右トランスポート・ブリッジ
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: D27/F16
ｺｰﾄﾞ日付指定名称
[D27]20021121電動スライディング・チルト・ルーフ
20021204リフト機能装備、電動スライディングルーフ*適用外*
[F16]20160108リフト機能装備、電動スライディングルーフ*適用外*
 		001
30 A 124 782 02 28
スライディング・ブロック
ブラケットに
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: D27/F16
ｺｰﾄﾞ日付指定名称
[D27]20021121電動スライディング・チルト・ルーフ
20021204リフト機能装備、電動スライディングルーフ*適用外*
[F16]20160108リフト機能装備、電動スライディングルーフ*適用外*
 		002
40 A 126 782 01 30
スライド・シュー
ブラケットに
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: D27/F16
ｺｰﾄﾞ日付指定名称
[D27]20021121電動スライディング・チルト・ルーフ
20021204リフト機能装備、電動スライディングルーフ*適用外*
[F16]20160108リフト機能装備、電動スライディングルーフ*適用外*
 		002
50 A 124 782 05 30
スライド・シュー
ブラケットに
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: D27/F16
ｺｰﾄﾞ日付指定名称
[D27]20021121電動スライディング・チルト・ルーフ
20021204リフト機能装備、電動スライディングルーフ*適用外*
[F16]20160108リフト機能装備、電動スライディングルーフ*適用外*
 		004
60 A 124 782 02 30
スライド・シュー
ブラケットに
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: D27/F16
ｺｰﾄﾞ日付指定名称
[D27]20021121電動スライディング・チルト・ルーフ
20021204リフト機能装備、電動スライディングルーフ*適用外*
[F16]20160108リフト機能装備、電動スライディングルーフ*適用外*
 		004
80 A 124 782 01 38
ストッパ
/ トランスポート・ブリッジ
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: D27/F16
ｺｰﾄﾞ日付指定名称
[D27]20021121電動スライディング・チルト・ルーフ
20021204リフト機能装備、電動スライディングルーフ*適用外*
[F16]20160108リフト機能装備、電動スライディングルーフ*適用外*
 		002
90 A 001 990 17 01
ボルト
ストッパーに
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: D27/F16
ｺｰﾄﾞ日付指定名称
[D27]20021121電動スライディング・チルト・ルーフ
20021204リフト機能装備、電動スライディングルーフ*適用外*
[F16]20160108リフト機能装備、電動スライディングルーフ*適用外*
 		006
90 A 000 990 37 77
タップ・ピン
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: D27/F16
ｺｰﾄﾞ日付指定名称
[D27]20021121電動スライディング・チルト・ルーフ
20021204リフト機能装備、電動スライディングルーフ*適用外*
[F16]20160108リフト機能装備、電動スライディングルーフ*適用外*
 		002
100 A 124 782 03 14
ホルダー
スライディング・ルーフ内側カバーに
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: D27/F16
ｺｰﾄﾞ日付指定名称
[D27]20021121電動スライディング・チルト・ルーフ
20021204リフト機能装備、電動スライディングルーフ*適用外*
[F16]20160108リフト機能装備、電動スライディングルーフ*適用外*
 		002
110 N 000000 002242
6角丸頭ボルト
リフト･アングル / トランスポート・ブリッジ
M5X10
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: D27/F16
ｺｰﾄﾞ日付指定名称
[D27]20021121電動スライディング・チルト・ルーフ
20021204リフト機能装備、電動スライディングルーフ*適用外*
[F16]20160108リフト機能装備、電動スライディングルーフ*適用外*
 		004
120 A 126 780 00 13
レール
ウォータ・ドレン
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: D27/F16
ｺｰﾄﾞ日付指定名称
[D27]20021121電動スライディング・チルト・ルーフ
20021204リフト機能装備、電動スライディングルーフ*適用外*
[F16]20160108リフト機能装備、電動スライディングルーフ*適用外*
 		001
130 A 124 782 08 91
ダンパ・リング
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: D27/F16
ｺｰﾄﾞ日付指定名称
[D27]20021121電動スライディング・チルト・ルーフ
20021204リフト機能装備、電動スライディングルーフ*適用外*
[F16]20160108リフト機能装備、電動スライディングルーフ*適用外*
 		002
140 A 126 782 06 98
ウェザ・ストリップ
フロント
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: D27/F16
ｺｰﾄﾞ日付指定名称
[D27]20021121電動スライディング・チルト・ルーフ
20021204リフト機能装備、電動スライディングルーフ*適用外*
[F16]20160108リフト機能装備、電動スライディングルーフ*適用外*
 		001
150 A 126 782 09 98
カバー
後部
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: D27/F16
ｺｰﾄﾞ日付指定名称
[D27]20021121電動スライディング・チルト・ルーフ
20021204リフト機能装備、電動スライディングルーフ*適用外*
[F16]20160108リフト機能装備、電動スライディングルーフ*適用外*
 		001
170 A 123 782 00 98
ウェザ・ストリップ
ロワ・フレーム

[003]まで ｼｬｼ: X 249805 => まで 日付: 14/01/2016
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: D27
ｺｰﾄﾞ日付指定名称
[D27]20021121電動スライディング・チルト・ルーフ
20021204リフト機能装備、電動スライディングルーフ*適用外*
 		001
170 A 463 782 03 00
ウェザ・ストリップ
ロワ・フレーム

[004]から ｼｬｼ: X 249806 => から 日付: 14/01/2016
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: D27/F16
ｺｰﾄﾞ日付指定名称
[D27]20021121電動スライディング・チルト・ルーフ
20021204リフト機能装備、電動スライディングルーフ*適用外*
[F16]20160108リフト機能装備、電動スライディングルーフ*適用外*
 		001
180 A 124 990 01 91
ケージ・ナット
ロワ・フレーム
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: D27/F16
ｺｰﾄﾞ日付指定名称
[D27]20021121電動スライディング・チルト・ルーフ
20021204リフト機能装備、電動スライディングルーフ*適用外*
[F16]20160108リフト機能装備、電動スライディングルーフ*適用外*
 		002
190 A 123 682 01 97
サポート
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: D27/F16
ｺｰﾄﾞ日付指定名称
[D27]20021121電動スライディング・チルト・ルーフ
20021204リフト機能装備、電動スライディングルーフ*適用外*
[F16]20160108リフト機能装備、電動スライディングルーフ*適用外*
 		001
200 N 000000 001022
鉄板ビス
6.3X13
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: D27/F16
ｺｰﾄﾞ日付指定名称
[D27]20021121電動スライディング・チルト・ルーフ
20021204リフト機能装備、電動スライディングルーフ*適用外*
[F16]20160108リフト機能装備、電動スライディングルーフ*適用外*
 		008
