一覧

ゲレンデヴァーゲン、ホイール・ベース 2850 mmロング・ステーション・ワゴンゲレンデヴァーゲン、ホイール・ベース 2850 mmAMG 社固有製品 - エンジン・パーツはAMG 社に直接注文
463.241 => G500; G 55 AMG
M: 113962
GA: 722630
VG: 750653
VA: 730398
HA: 741129, 741506, 741524
LG: 765503
FH: 463581

Schema

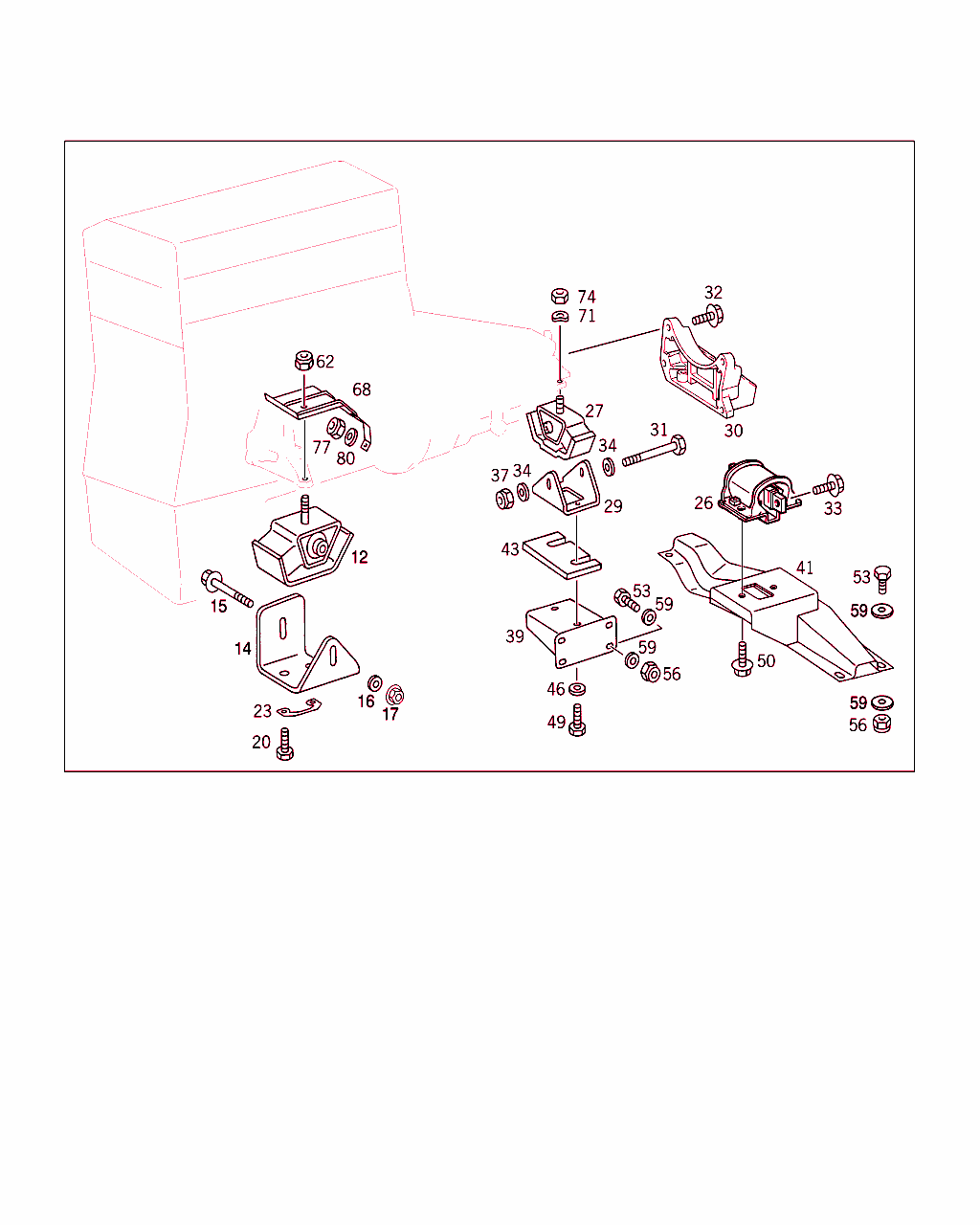

B24015000138.030929

[image]

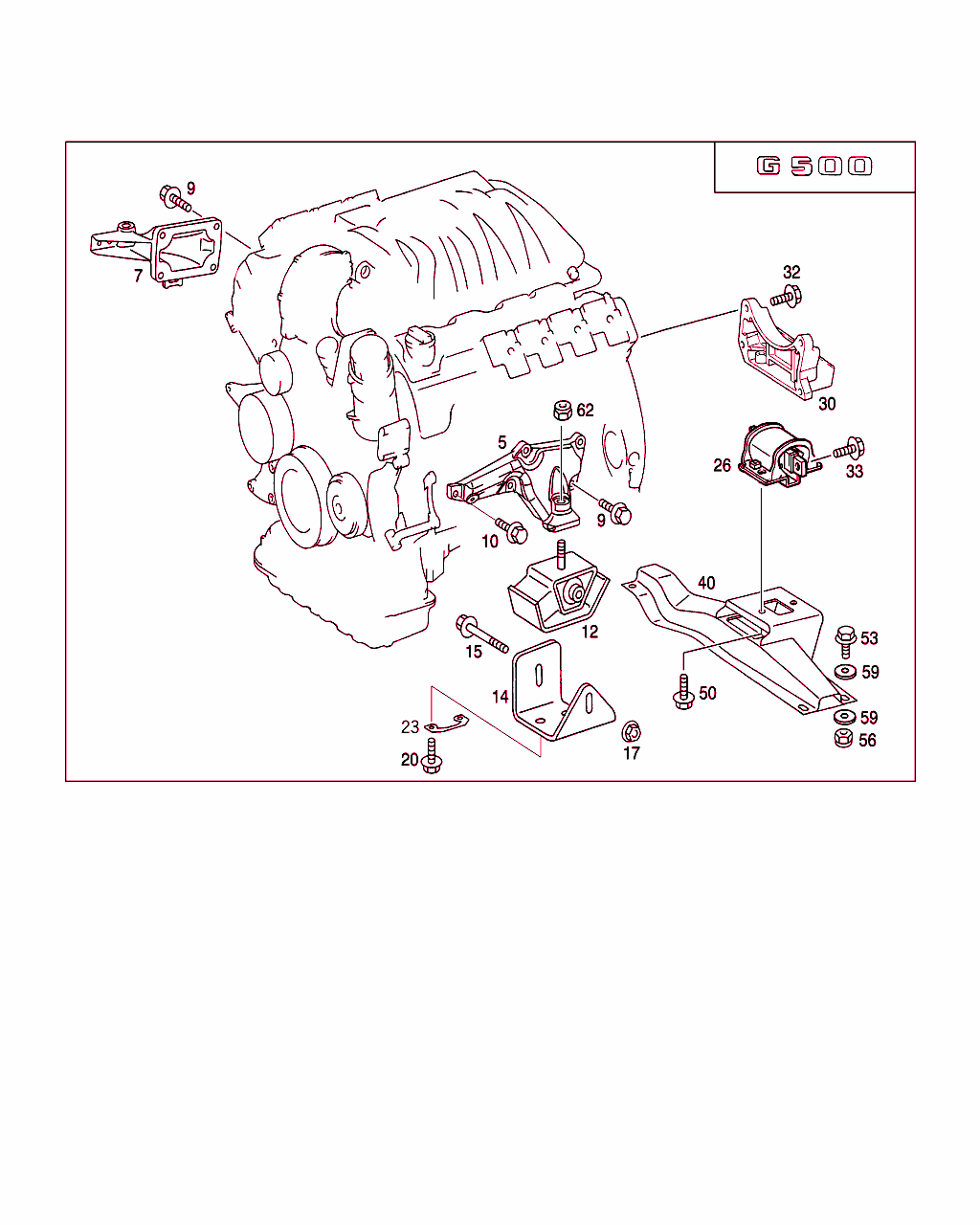

B24015000139.030929

[image]
x 番号 部品番号 名称/補足ｲﾝﾌｫﾒｰｼｮﾝ 数 ﾊﾞｰｼﾞｮﾝ
5 A 113 223 08 04
エンジン・サポート
シリンダ・ブロックに取り付ける左エンジン・サポート 		001
7 A 113 223 09 04
エンジン・サポート
右エンジン・サポート / シリンダ・ブロック 		001
9 N 910143 008003
6角丸頭ボルト
シリンダ・ブロックに取り付けるエンジン・サポート 		008
10 N 910143 008010
6角丸頭ボルト
シリンダ・ブロックに取り付けるエンジン・サポート 		001
12 A 460 240 67 18
ラバー・ブッシュ
右フロント・エンジン・マウント、イエロー 		001
12 A 460 240 67 18
ラバー・ブッシュ
左フロント・エンジン・マウント、イエロー 		001
12 A 460 240 70 18
ラバー・ブッシュ
右フロント・エンジン・マウント、ホワイト
SAComponentInformation - ｵﾌﾟｼｮﾝ/ｺﾝﾎﾟｰﾈﾝﾄ･ｲﾝﾌｫﾒｰｼｮﾝ
ｺｰﾄﾞ/ｵﾌﾟｼｮﾝ/ｺﾝﾎﾟｰﾈﾝﾄ名称
28511SV ENGINE MOUNTING
20OM 603 ENGINE; BAD ROADS
 		001
12 A 460 240 70 18
ラバー・ブッシュ
右フロント・エンジン・マウント、ホワイト
G55 AMG
SAComponentInformation - ｵﾌﾟｼｮﾝ/ｺﾝﾎﾟｰﾈﾝﾄ･ｲﾝﾌｫﾒｰｼｮﾝ
ｺｰﾄﾞ/ｵﾌﾟｼｮﾝ/ｺﾝﾎﾟｰﾈﾝﾄ名称
28560SV SUPPLIED PARTS SCOPE FOR AMG
02CONVERSION KIT AMG M 113 E 55
 		001
12 A 460 240 70 18
ラバー・ブッシュ
左フロント・エンジン・マウント、ホワイト
SAComponentInformation - ｵﾌﾟｼｮﾝ/ｺﾝﾎﾟｰﾈﾝﾄ･ｲﾝﾌｫﾒｰｼｮﾝ
ｺｰﾄﾞ/ｵﾌﾟｼｮﾝ/ｺﾝﾎﾟｰﾈﾝﾄ名称
28511SV ENGINE MOUNTING
20OM 603 ENGINE; BAD ROADS
 		001
12 A 460 240 70 18
ラバー・ブッシュ
左フロント・エンジン・マウント、ホワイト
G55 AMG
SAComponentInformation - ｵﾌﾟｼｮﾝ/ｺﾝﾎﾟｰﾈﾝﾄ･ｲﾝﾌｫﾒｰｼｮﾝ
ｺｰﾄﾞ/ｵﾌﾟｼｮﾝ/ｺﾝﾎﾟｰﾈﾝﾄ名称
28560SV SUPPLIED PARTS SCOPE FOR AMG
02CONVERSION KIT AMG M 113 E 55
 		001
14 A 460 242 06 40
ホルダー
フロント・ラバー・ベアリング 		002
15 N 910105 010004
6角ボルト
フロント・ラバー・ブッシュ / ホルダ 		002
17 N 913023 010002
ナット
フロント・ラバー・ブッシュ / ホルダ 		002
20 N 914114 010023
ボルト
フロント・エンジン・マウント / フレーム 		004
23 H WA 463 241 01 10
プレート
フロント・エンジン・マウント / フレーム

ﾌｯﾄﾉｰﾄ解説
[773]
簡単な部品、自分で製作してください。
 		002
26 A 140 240 18 18
ラバー・ブッシュ

これに変更 A 220 240 05 18 		-
26 A 220 240 05 18
エンジン・マウント
リヤ・エンジン・マウント、赤

♦ 以下から選択できます A 220 240 02 18 		001
26 A 140 240 13 18
ラバー・ブッシュ

これに変更 A 220 240 02 18 		-
26 A 220 240 02 18
エンジン・マウント
リヤ・エンジン・マウント、赤

♦ 以下から選択できます A 220 240 05 18 		001
30 A 140 242 13 40
ホルダー
トランスミッション後部に 		001
32 N 910105 008016
6角ボルト
ホルダ / トランスミッション、リヤ
M 8X30 		004
33 N 910105 010018
6角ボルト
リヤ・エンジン・マウント / ブラケット
M 10X35 		002
40 A 463 260 16 60
キャリア
リヤ・エンジン・マウント 		001
50 N 910105 008026
6角ボルト

これに変更 N 000000 000276 		-
50 N 000000 000276
6角丸頭ボルト
リヤ・エンジン・マウント / コンソール
M8X20 		002
53 N 000933 008153
ボルト

これに変更 N 304017 008034 		-
53 N 304017 008034
6角ボルト
マウント / フレーム
M 8X25 		004
56 N 913002 008004
ナット
マウント / フレーム 		004
59 A 603 990 08 40
ウインドウ
マウント / フレーム

♦ 以下から選択できます A 116 990 14 40 		008
59 A 116 990 14 40
ウインドウ
マウント / フレーム

♦ 以下から選択できます A 603 990 08 40 		008
62 N 913004 012009
ナット

これに変更 N 910113 012003 		-
62 N 910113 012003
ヘキサゴン・ナット
エンジン / フロント・エンジン・マウント 		002
