一覧

ゲレンデヴァーゲン、ホイール・ベース 2850 mmロング・ステーション・ワゴンゲレンデヴァーゲン、ホイール・ベース 2850 mmAMG 社固有製品 - エンジン・パーツはAMG 社に直接注文
463.241 => G500; G 55 AMG
M: 113962
GA: 722630
VG: 750653
VA: 730398
HA: 741129, 741506, 741524
LG: 765503
FH: 463581

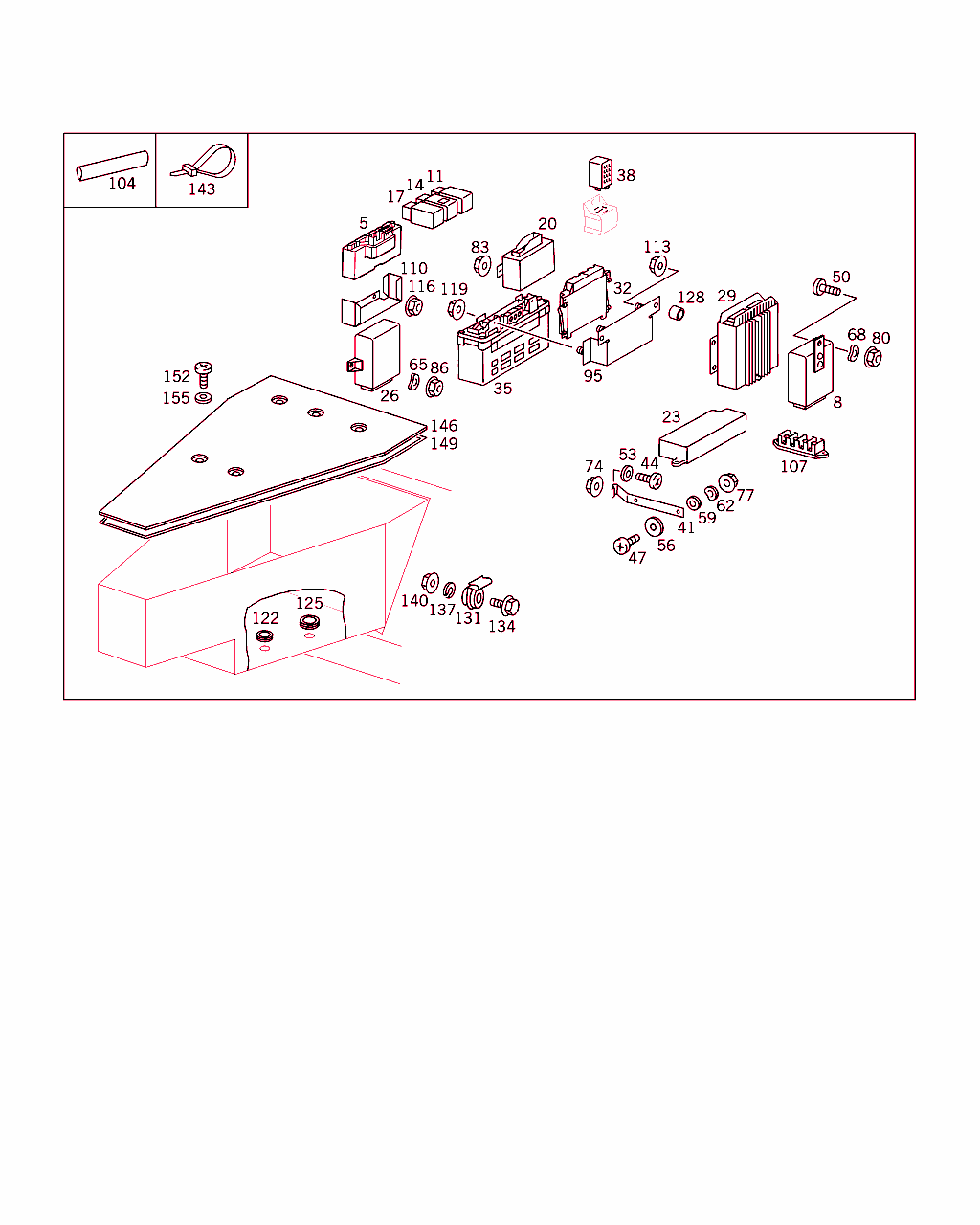

Schema

B54080000258.990917

[image]
x 番号 部品番号 名称/補足ｲﾝﾌｫﾒｰｼｮﾝ 数 ﾊﾞｰｼﾞｮﾝ
5 A 210 540 00 72
リレー・ユニット 001
11 A 107 820 00 10
リレー
フロント・ウインドウ・デフォッガ

ﾌｯﾄﾉｰﾄ解説
[012]
ｼｬｼﾅﾝﾊﾞNo.以前:
116956
914009
SAComponentInformation - ｵﾌﾟｼｮﾝ/ｺﾝﾎﾟｰﾈﾝﾄ･ｲﾝﾌｫﾒｰｼｮﾝ
ｺｰﾄﾞ/ｵﾌﾟｼｮﾝ/ｺﾝﾎﾟｰﾈﾝﾄ名称
28750SV HEATED WINDSHIELD ELECTRICAL SYSTEM
03CONTROL MODULE IN E-BOX
 		001
11 A 107 820 00 10
リレー
クーラント回路強制ベンチレーション

ﾌｯﾄﾉｰﾄ解説
[012]
ｼｬｼﾅﾝﾊﾞNo.以前:
116956
914009
 		001
11 A 463 540 09 45
スイッチ
クーラント回路強制ベンチレーション

ﾌｯﾄﾉｰﾄ解説
[013]
ｼｬｼﾅﾝﾊﾞNo.以降:
116957
914010
 		001
11 A 463 540 09 45
スイッチ
フロント・ウインドウ・デフォッガ

ﾌｯﾄﾉｰﾄ解説
[013]
ｼｬｼﾅﾝﾊﾞNo.以降:
116957
914010
SAComponentInformation - ｵﾌﾟｼｮﾝ/ｺﾝﾎﾟｰﾈﾝﾄ･ｲﾝﾌｫﾒｰｼｮﾝ
ｺｰﾄﾞ/ｵﾌﾟｼｮﾝ/ｺﾝﾎﾟｰﾈﾝﾄ名称
28750SV HEATED WINDSHIELD ELECTRICAL SYSTEM
03CONTROL MODULE IN E-BOX
 		001
14 A 001 542 65 19
リレー
アンチロック・ブレーキング・システム

ﾌｯﾄﾉｰﾄ解説
[012]
ｼｬｼﾅﾝﾊﾞNo.以前:
116956
914009
 		001
14 A 002 542 13 19
リレー
アンチロック・ブレーキング・システム

ﾌｯﾄﾉｰﾄ解説
[013]
ｼｬｼﾅﾝﾊﾞNo.以降:
116957
914010
 		001
17 A 001 542 74 19
リレー
スタータ・ロックアウト・リレー 		001
20 A 000 820 62 26
コントロールユニット
シート・ヒータ
SAComponentInformation - ｵﾌﾟｼｮﾝ/ｺﾝﾎﾟｰﾈﾝﾄ･ｲﾝﾌｫﾒｰｼｮﾝ
ｺｰﾄﾞ/ｵﾌﾟｼｮﾝ/ｺﾝﾎﾟｰﾈﾝﾄ名称
28713SV SEAT HEATING
07LEFT AND RIGHT SEATS
08USED WITH REAR SEAT BENCH
 		001
23 A 202 820 09 26
コントロールユニット
パワー・ウインドウ、4 箇所 		001
26 A 009 545 19 32
コントロールユニット
セントラル・ロッキング・システムの場合 		001
29 A 024 545 61 32
コントロールユニット

これに変更 A 026 545 20 32

ﾌｯﾄﾉｰﾄ解説
[429]
盗難関連部品
 		-
29 A 026 545 20 32
コントロールユニット
HMS 7

ﾌｯﾄﾉｰﾄ解説
[697]
部品は、リビルト部品としてのみ、またはリビルド部品としても納品されます。
 		001
29 A 463 540 08 45
コントロールユニット
HMS 7, G 500 AMG 55

ﾌｯﾄﾉｰﾄ解説
[697]
部品は、リビルト部品としてのみ、またはリビルド部品としても納品されます。
SAComponentInformation - ｵﾌﾟｼｮﾝ/ｺﾝﾎﾟｰﾈﾝﾄ･ｲﾝﾌｫﾒｰｼｮﾝ
ｺｰﾄﾞ/ｵﾌﾟｼｮﾝ/ｺﾝﾎﾟｰﾈﾝﾄ名称
28560SV SUPPLIED PARTS SCOPE FOR AMG
02CONVERSION KIT AMG M 113 E 55
 		001
32 A 023 545 52 32
コントロールユニット
エレクトロニック・トランスミッション・コントロール
EGS 51 		001
32 H WA 463 540 06 45
コントロール・ユニット
エレクトロニック・トランスミッション・コントロール
EGS 51; G 500 AMG 55
SAComponentInformation - ｵﾌﾟｼｮﾝ/ｺﾝﾎﾟｰﾈﾝﾄ･ｲﾝﾌｫﾒｰｼｮﾝ
ｺｰﾄﾞ/ｵﾌﾟｼｮﾝ/ｺﾝﾎﾟｰﾈﾝﾄ名称
28560SV SUPPLIED PARTS SCOPE FOR AMG
02CONVERSION KIT AMG M 113 E 55
 		001
35 A 020 545 47 32
ABS コントロール・ユニット

これに変更 A 025 545 37 32

ﾌｯﾄﾉｰﾄ解説
[004]
旧部品番号在庫なし、次の車台番号以前
112087
913592
 		-
35 A 025 545 37 32
コントロール・ユニット
アンチロック・ブレーキング・システム 		001
38 A 023 545 99 32
安定器
トランスミッション・アウトプット・センサ 		001
41 A 463 545 47 40
ホルダー
コントロール・ユニット 		001
44 N 007985 004185
ボルト
コントロール・ユニット 		001
47 N 007985 005504
ボルト
ブラケットに取り付けるコントロール・ユニット
M 5X12 		002
50 N 007985 005157
ボルト
パルス・センサ / ホルダ
M 5X10 		001
53 N 009021 004202
ウインドウ

これに変更 N 009021 004207 		-
53 N 009021 004207
ウインドウ
コントロール・ユニット 		001
59 N 000125 006421
ウインドウ
ブラケットに取り付けるコントロール・ユニット

これに変更 N 000125 006449 		002
59 N 000125 006449
ウインドウ
ブラケットに取り付けるコントロール・ユニット 		002
62 N 000137 005203
スプリングワッシャ
ブラケットに取り付けるコントロール・ユニット 		002
68 N 000137 005203
スプリングワッシャ
パルス・センサ / ホルダ 		001
74 N 304032 004002
ヘキサゴン・ナット
ブラケットに取り付けるコントロール・ユニット 		001
77 N 304032 005002
ヘキサゴン・ナット

これに変更 N 304032 005005 		-
77 N 304032 005005
ヘキサゴン・ナット
ブラケットに取り付けるコントロール・ユニット 		002
80 N 304032 005002
ヘキサゴン・ナット

これに変更 N 304032 005005 		-
80 N 304032 005005
ヘキサゴン・ナット
パルス・センサ / ホルダ 		001
83 N 910104 005000
ワッシャ付きナット
ブラケットに取り付けるコントロール・ユニット
SAComponentInformation - ｵﾌﾟｼｮﾝ/ｺﾝﾎﾟｰﾈﾝﾄ･ｲﾝﾌｫﾒｰｼｮﾝ
ｺｰﾄﾞ/ｵﾌﾟｼｮﾝ/ｺﾝﾎﾟｰﾈﾝﾄ名称
28713SV SEAT HEATING
07LEFT AND RIGHT SEATS
08USED WITH REAR SEAT BENCH
 		002
95 A 463 540 32 73
ホルダー
ブラケットに 		001
----- A 463 540 38 73
ホルダー
E ボックス内

ﾌｯﾄﾉｰﾄ解説
[403]
取り付けられていない
 		001
----- A 463 540 39 73
ホルダー
E ボックス内

ﾌｯﾄﾉｰﾄ解説
[402]
今後の入荷予定はありません。
[403]
取り付けられていない
 		001
104 A 001 987 76 25
エッジガード
ホルダ上のケーブル 保護材として

ﾌｯﾄﾉｰﾄ解説
[404]
メートル単位で注文のこと
 		001
110 A 463 545 81 40
ホルダー
リレー・ユニット用ユニット・ボックス 		001
113 N 913023 005002
ナット
センタ・ウォール・ホルダ、ユニット・ボックス内 		002
116 N 913023 005002
ナット
リレー・ユニット・ホルダ固定部 		002
119 N 913023 005002
ナット
ABS 固定部 / ホルダ・アッセンブリ 		002
128 A 463 997 00 81
グロメット 006
131 A 000 546 19 43
ホルダー
ヒューズ・リレー・ボックスに、ストラット右インプット 		001
134 N 007516 005106
カット・ボルト
ヒューズ・リレー・ボックスに、ストラット右インプット
M 5X10 		001
----- N 000125 005317
ウインドウ

これに変更 N 000433 005304 		-
----- N 000433 005304
ウインドウ
ヒューズ・リレー・ボックスに、ストラット右インプット

ﾌｯﾄﾉｰﾄ解説
[618]
廃止、部品は今後不要
 		001
137 N 912004 005103
ロック・ワッシャ
ヒューズ・リレー・ボックスに、ストラット右インプット 		001
140 N 304032 005002
ヘキサゴン・ナット

これに変更 N 304032 005005 		-
140 N 304032 005005
ヘキサゴン・ナット
ヒューズ・リレー・ボックスに、ストラット右インプット 		001
143 A 001 997 83 90
連結ピース
ケーブル・ハーネス固定部、 電気ケース内 		010
143 A 114 997 05 90
連結ピース
左ストラットに 		001
----- A 463 620 02 07
カバー
E ボックス内 		001
149 A 460 989 50 98
シーリング・テープ

ﾌｯﾄﾉｰﾄ解説
[404]
メートル単位で注文のこと
 		001
152 N 914129 005001
ボルト
/ ユニット・ボックス
M 5X12 		003
155 A 460 990 84 40
ウインドウ
/ ユニット・ボックス 		003
