一覧

ゲレンデヴァーゲン、ホイール・ベース 2400 mmショート・ステーション・ワゴン車台番号 106739 (PUCH 912895) 以前
463.230 => G320 / G36 AMG
M: 104996
GA: 722372
VG: 750651
VA: 730395
HA: 741120
LG: 765503
FH: 463536

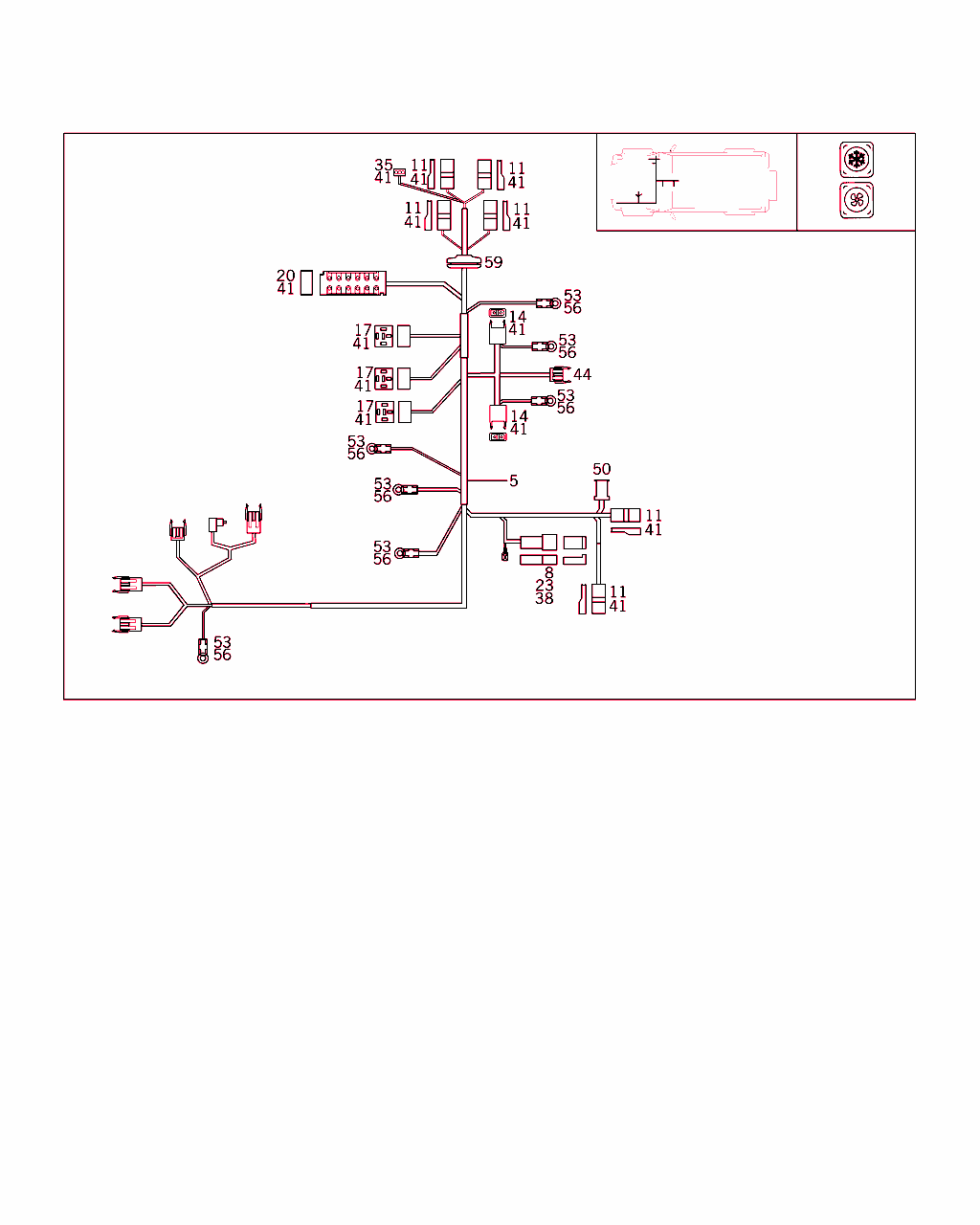

Schema

B54483000010.990917

[image]
x 番号 部品番号 名称/補足ｲﾝﾌｫﾒｰｼｮﾝ 数 ﾊﾞｰｼﾞｮﾝ
5 A 463 540 07 10
電気ケーブル
エアコン

ﾌｯﾄﾉｰﾄ解説
[021]
ｼｬｼﾅﾝﾊﾞNo.以前:
106739
912895
SAComponentInformation - ｵﾌﾟｼｮﾝ/ｺﾝﾎﾟｰﾈﾝﾄ･ｲﾝﾌｫﾒｰｼｮﾝ
ｺｰﾄﾞ/ｵﾌﾟｼｮﾝ/ｺﾝﾎﾟｰﾈﾝﾄ名称
28729SV ELEC.EQUIPMT. TO A/C & AUTOMATIC TRANSMISSION
04FOR M104-E ENGINE; 12V
 		001
8 A 002 545 11 28
ハウジング
コネクタ、エアコン 		001
11 A 008 545 89 28
ソケット・スリーブ・ハウジング

これに変更 A 000 545 35 45 		-
11 A 000 545 35 45
保護キャップ
高圧-/低圧スイッチから モジュールへ 		002
11 A 000 545 35 45
保護キャップ
サーモスタットからラジエタへ 		002
11 A 000 545 35 45
保護キャップ
プレッシャ・スイッチ 		002
14 A 601 545 00 26
ハウジング 002
17 A 006 545 07 28
ハウジング
エア・フラップ・モータ・リレー 		001
17 A 006 545 07 28
ハウジング
コンプレッサ・リレー 		001
20 A 126 545 23 28
クラッチ
?エアコン・コンプレッサ・コントロール・ユニット 		001
23 A 002 545 13 28
コネクタ・ハウジング
コネクタ、エアコン 		001
35 A 012 545 24 28
電動クラッチ
エアコン・コンプレッサ用 		001
38 A 015 545 11 28
プラグ
コネクタ、エアコン 		001
41 A 000 545 38 26
コンタクト・ソケット

これに変更 A 007 545 82 26 		-
41 A 007 545 82 26
ソケット・スリーブ
エアコン・コンプレッサ・リレー 		004
41 A 007 545 82 26
ソケット・スリーブ
サブ・ファン・リレー 		004
41 A 007 545 82 26
ソケット・スリーブ
コネクタ (ブロワ・スイッチ) 		002
41 A 000 546 43 40
ソケット・スリーブ
高圧-/低圧スイッチから モジュールへ 		002
41 A 000 546 43 40
ソケット・スリーブ
?エアコン・コンプレッサ・プレッシャ・スイッチ 		002
41 A 000 546 43 40
ソケット・スリーブ
エアコン温度センサ 		002
41 A 004 545 52 26
コンタクト・スプリング 003
41 A 003 545 68 26
コンタクト・スプリング 001
41 A 003 545 26 26
コンタクト・ソケット
4.0 MM 		013
44 A 012 545 73 28
プラグ・ピン
2.5 MM 		002
50 A 000 825 00 82
ソケット
温度レギュレータ照明 		001
53 N 046225 004103
ケーブル・シュー
A 4-1 		001
53 N 046225 005100
ケーブル・シュー
A 5-1 		001
53 N 046225 006101
ケーブル・シュー
A 6-1 		001
56 A 000 997 03 81
ホース・グロメット 001
56 A 000 997 01 81
ホース・グロメット 002
59 A 460 997 13 81
グロメット

ﾌｯﾄﾉｰﾄ解説
[402]
今後の入荷予定はありません。
 		001
