一覧

G クラス、2 ドア・カブリオレ
463.202 => G 500
M: 273963, 273969
GA: 722904
VA: 730332
HA: 742605

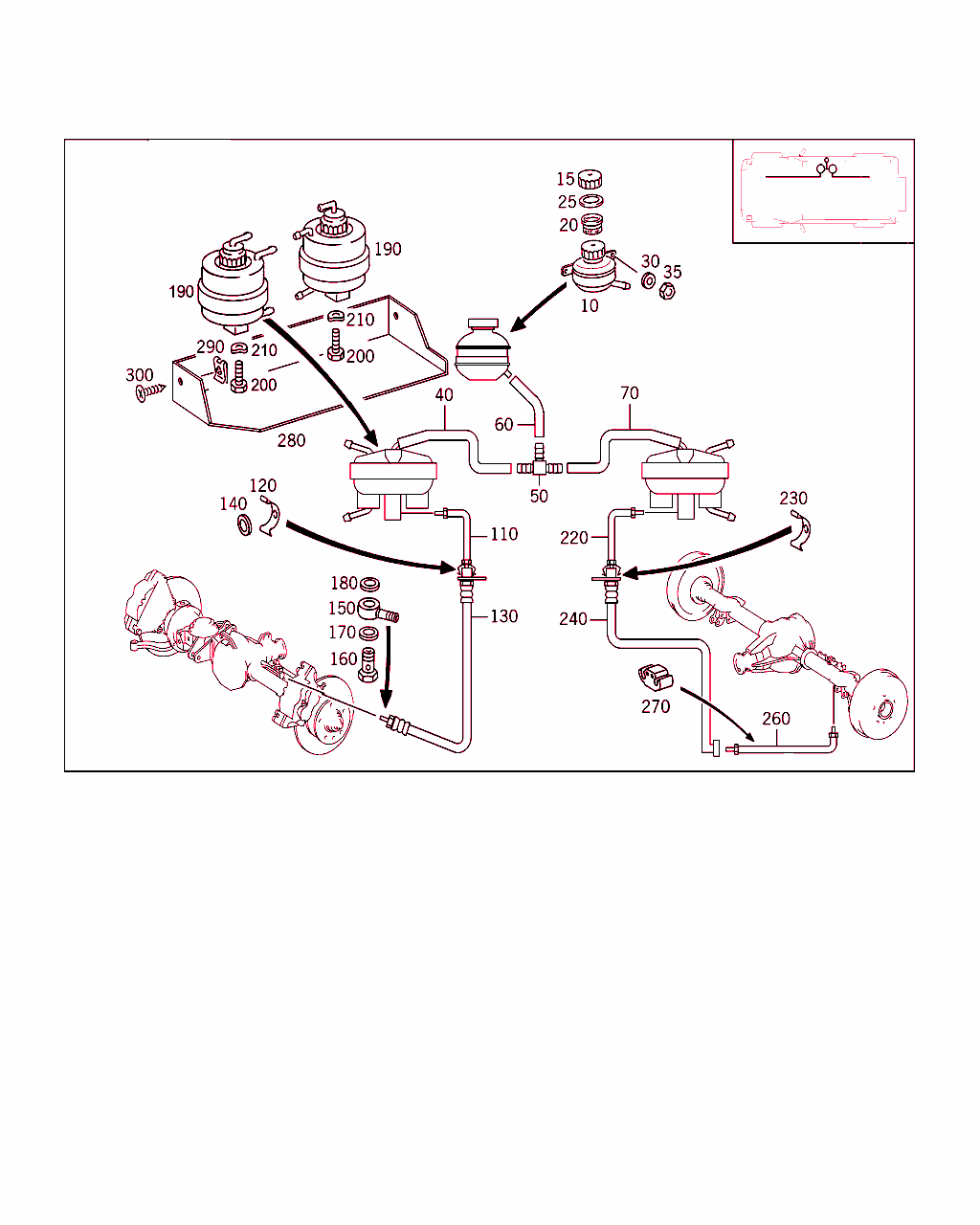

Schema

B28071000001.090721

[image]
x 番号 部品番号 名称/補足ｲﾝﾌｫﾒｰｼｮﾝ 数 ﾊﾞｰｼﾞｮﾝ
10 A 463 353 01 04
エクスパンション・タンク
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: -XZ2
ｺｰﾄﾞ日付指定名称
[XZ2]20100319変更年2012年(モデル・イヤー2013年)
 		001
10 A 463 353 01 04
エクスパンション・タンク
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: XZ2
ｺｰﾄﾞ日付指定名称
[XZ2]20100319変更年2012年(モデル・イヤー2013年)
 		001 L
10 A 463 353 01 04
エクスパンション・タンク

[010]から ｼｬｼ: X 204078 => から 日付: 31/10/2012
 		001 L
15 A 000 295 07 37
スクリュ・プラグ
エクスパンション・タンク 		001
20 A 000 431 43 34
ストレーナ
エクスパンション・タンク 		001
25 A 003 997 64 40
シールリング
エクスパンション・タンク 		001
30 N 000125 006421
ウインドウ
ブラケットに取り付けるエクスパンション・タンクの固定用ツール

これに変更 N 000125 006449 		002
30 N 000125 006449
ウインドウ
ブラケットに取り付けるエクスパンション・タンクの固定用ツール 		002
35 N 304032 006004
ヘキサゴン・ナット
ブラケットに取り付けるエクスパンション・タンクの固定用ツール
M6 		002
40 N 916030 000527
ホース
T ジョイントおよびフロント・アクスル・ ステアリング・シリンダの間
7.5X3

これに変更 A 230 476 87 26

ﾌｯﾄﾉｰﾄ解説
[404]
メートル単位で注文のこと
 		NB
40 A 230 476 87 26
ホース
T ジョイントおよびフロント・アクスル・ ステアリング・シリンダの間
7,3 X 3 MM

ﾌｯﾄﾉｰﾄ解説
[404]
メートル単位で注文のこと
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: -XZ2
ｺｰﾄﾞ日付指定名称
[XZ2]20100319変更年2012年(モデル・イヤー2013年)
 		NB
40 A 230 476 87 26
ホース
T ジョイントおよびフロント・アクスル・ ステアリング・シリンダの間
7,3 X 3 MM

ﾌｯﾄﾉｰﾄ解説
[404]
メートル単位で注文のこと
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: XZ2
ｺｰﾄﾞ日付指定名称
[XZ2]20100319変更年2012年(モデル・イヤー2013年)
 		NB
40 A 230 476 87 26
ホース
T ジョイントおよびフロント・アクスル・ ステアリング・シリンダの間
7,3 X 3 MM

ﾌｯﾄﾉｰﾄ解説
[404]
メートル単位で注文のこと
 		NB
50 A 001 990 02 70
T型コネクタ
エクスパンション・タンクとリヤ / フロント・アクスル・ステアリング・シリンダの間 		001
60 N 916030 000527
ホース
エクスパンション・タンクおよび T ジョイントの間
7.5X3

これに変更 A 230 476 87 26

ﾌｯﾄﾉｰﾄ解説
[404]
メートル単位で注文のこと
 		NB
60 A 230 476 87 26
ホース
エクスパンション・タンクおよび T ジョイントの間
7,3 X 3 MM

ﾌｯﾄﾉｰﾄ解説
[404]
メートル単位で注文のこと
 		NB
70 N 916030 000527
ホース
T ジョイントおよびリヤ・アクスル・ステアリング・シリンダの間
7.5X3;1310 MM

これに変更 A 230 476 87 26

ﾌｯﾄﾉｰﾄ解説
[404]
メートル単位で注文のこと
[409]
組立時に調整のこと
 		NB
70 A 230 476 87 26
ホース
T ジョイントおよびリヤ・アクスル・ステアリング・シリンダの間
7,3 X 3 MM;1310 MM

ﾌｯﾄﾉｰﾄ解説
[404]
メートル単位で注文のこと
[409]
組立時に調整のこと
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: -XZ2
ｺｰﾄﾞ日付指定名称
[XZ2]20100319変更年2012年(モデル・イヤー2013年)
 		NB
70 A 230 476 87 26
ホース
T ジョイントおよびリヤ・アクスル・ステアリング・シリンダの間
7,3 X 3 MM

ﾌｯﾄﾉｰﾄ解説
[404]
メートル単位で注文のこと
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: XZ2
ｺｰﾄﾞ日付指定名称
[XZ2]20100319変更年2012年(モデル・イヤー2013年)
 		NB
110 A 123 420 69 28
ライン
フロント・アクスル・ステアリング・シリンダおよび フレーム・ブラケットの間
4.75 X 0.7 X 1395 MM

ﾌｯﾄﾉｰﾄ解説
[409]
組立時に調整のこと
 		001 L
110 A 123 420 96 28
ブレーキ・ライン
フロント・アクスル・ステアリング・シリンダおよび フレーム・ブラケットの間
1042 MM

ﾌｯﾄﾉｰﾄ解説
[409]
組立時に調整のこと
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: KL5
ｺｰﾄﾞ日付指定名称
[KL5]20021122フューエル・フィルタ、ウォータ・セパレータ付
20021204ウォータ・セパレータ付きフューエル・フィルタ
 		001 L
120 A 000 428 06 73
スプリング
フロント・アクスル・ステアリング・シリンダおよび フレーム・ブラケットの間 		001
130 A 463 428 04 35
ブレーキ・ホース
フレーム・ブラケットおよびフロント・アクスル・ オペレーティング・シリンダの間 		001
140 A 460 428 00 76
ウインドウ
フレーム・ブラケットおよびフロント・アクスル・ オペレーティング・シリンダの間 		003
150 A 000 990 22 88
リング・ピース
ホース / オペレーティング・シリンダ 		001
160 A 000 428 11 26
中空ボルト
ホース / オペレーティング・シリンダ 		001
170 A 001 431 12 60
シールリング
ホース / オペレーティング・シリンダ

これに変更 N 007603 012110 		001
170 N 007603 012110
シールリング
ホース / オペレーティング・シリンダ 		001
180 A 001 431 13 60
シールリング
ホース / オペレーティング・シリンダ

これに変更 N 007603 010107 		001
180 N 007603 010107
シールリング
ホース / オペレーティング・シリンダ 		001
190 A 000 353 29 55
シリンダ
ディファレンシャル・ロック操作 		002
200 N 304017 008039
6角ボルト
フレームのマスタ・シリンダ固定用部品 		004
210 N 912004 008102
ロック・ワッシャ
フレームのマスタ・シリンダ固定用部品 		004
210 N 000137 008212
スプリングワッシャ
フレームのマスタ・シリンダ固定用部品

これに変更 N 912004 008102 		004
220 A 123 420 69 28
ライン
リヤ・アクスル・ステアリング・シリンダおよび フレーム・ブラケットの間
4.75 X 0.7 X 1395 MM

ﾌｯﾄﾉｰﾄ解説
[409]
組立時に調整のこと
 		001
230 A 000 428 06 73
スプリング
フレームのリヤ・アクスル・ブレーキ･ホース 固定用部品 		001
230 A 000 428 06 73
スプリング
リヤ・アクスル・ブレーキ･ホース固定用部品 		001
240 A 463 428 06 35
ブレーキ・ホース
フレーム・ブラケットおよびディストリビュータの間
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: -XP0-XR3
ｺｰﾄﾞ日付指定名称
[XP0]20140930許容総重量：3490 KG*適用外*
[XR3]20160909許容総重量：3700 KG*適用外*
 		001
260 A 463 350 16 80
ハイドロリック・ライン
ディストリビュータおよびリヤ・アクスル・ オペレーティング･シリンダのあいだ
310 MM 		001
270 A 000 995 76 14
ケーブル固定具
ハイドロリック・ライン固定用ツール 		002
280 A 463 350 00 83
保護プレート
プレッシャ・トランスデューサー・ブラケットに 		001
290 A 140 994 10 45
ヒューズ
ブラケットの保護プレート固定用部品
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: -KL5-XP5
ｺｰﾄﾞ日付指定名称
[KL5]20021122フューエル・フィルタ、ウォータ・セパレータ付
20021204ウォータ・セパレータ付きフューエル・フィルタ
[XP5]20100902許容総重量:4800KG
 		003
300 N 007976 004225
鉄板ビス
ブラケットの保護プレート固定用部品
4,2X9,5
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: -KL5-XP5
ｺｰﾄﾞ日付指定名称
[KL5]20021122フューエル・フィルタ、ウォータ・セパレータ付
20021204ウォータ・セパレータ付きフューエル・フィルタ
[XP5]20100902許容総重量:4800KG
 		003
