一覧

G クラス、2 ドア・カブリオレ
463.202 => G 500
M: 273963, 273969
GA: 722904
VA: 730332
HA: 742605

Schema

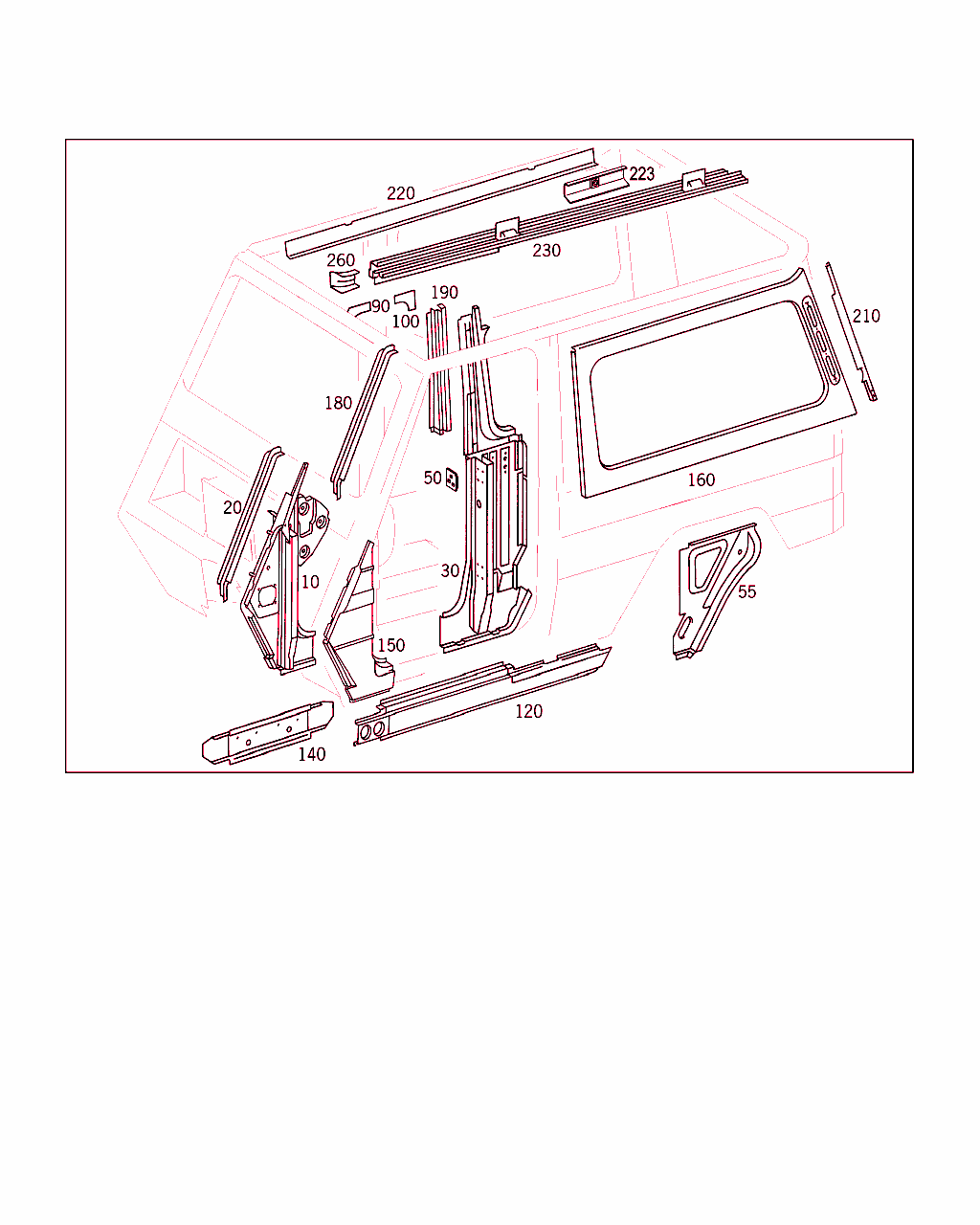

B63015000158.070606

[image]

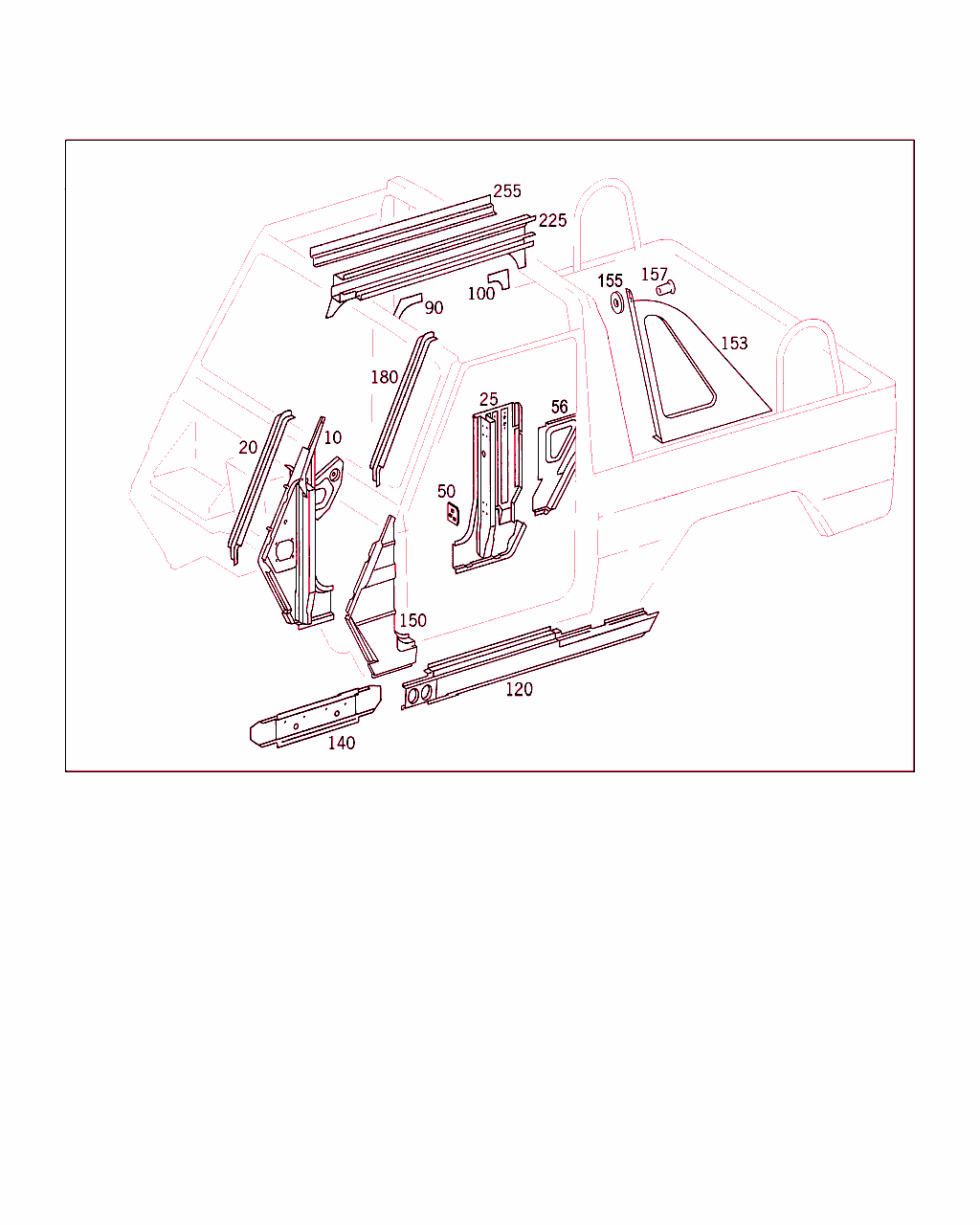

B63015000160.070709

[image]
x 番号 部品番号 名称/補足ｲﾝﾌｫﾒｰｼｮﾝ 数 ﾊﾞｰｼﾞｮﾝ
10 A 463 630 39 10
ピラー
左フロント 		001
10 A 463 630 40 10
ピラー
右フロント
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: -XZ2
ｺｰﾄﾞ日付指定名称
[XZ2]20100319変更年2012年(モデル・イヤー2013年)
 		001
10 A 463 630 00 41
フロント・パネル・ピラー
右フロント
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: XZ2
ｺｰﾄﾞ日付指定名称
[XZ2]20100319変更年2012年(モデル・イヤー2013年)
 		001
10 A 463 630 00 41
フロント・パネル・ピラー
右フロント 		001
20 A 463 630 07 16
増幅
左 		001
20 A 463 630 08 16
増幅
右 		001
25 A 463 630 05 93
B ピラー
左センタ 		001
25 A 463 630 06 93
B ピラー
右センタ 		001
50 A 460 620 01 11
プレート
左ドア・ロック 		001
55 A 460 636 03 09
サイド・ウォール
左リヤ 		001
56 A 460 636 03 09
サイド・ウォール
左リヤ 		001
56 A 463 630 69 06
インナ・パーツ
右リヤ 		001
90 A 463 637 03 81
接続プレート
フロント・ピラー上部およびルーフ・フレームのあいだ 		002
100 A 463 637 01 81
接続
ルーフ・フレームおよび運転席側リヤ・ドア部分 センタ・ピラーの間 		002
120 A 460 637 09 35
サイドメンバ
左外側

[002]まで ｼｬｼ: X 184517 => まで 日付: 19/03/2010
 		001
120 A 463 632 02 14
サイドメンバ
左外側

[003]から ｼｬｼ: X 184518 => から 日付: 19/03/2010
 		001
120 A 460 637 10 35
サイドメンバ
右外側

[004]まで ｼｬｼ: X 185208 => まで 日付: 30/04/2010
 		001
120 A 463 632 03 14
サイドメンバ
右外側

[005]から ｼｬｼ: X 185209 => から 日付: 30/04/2010
 		001
140 A 463 630 04 40
キャリア
フロア左横に取り付けるサイド・メンバ前部内側

ﾌｯﾄﾉｰﾄ解説
[409]
組立時に調整のこと
 		001
140 A 463 630 04 40
キャリア
フロア右横に取り付けるサイド・メンバ前部内側

ﾌｯﾄﾉｰﾄ解説
[409]
組立時に調整のこと
 		001
150 A 463 637 15 20
ピラー
左外側

[007]から ｼｬｼ: X 162183 => から 日付: 31/05/2005
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: -ZQ0
ｺｰﾄﾞ日付指定名称
[ZQ0]20140930G500 4X42 *適用外*
 		001
150 A 463 637 16 20
ピラー
右外側

[007]から ｼｬｼ: X 162183 => から 日付: 31/05/2005
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: -ZQ0
ｺｰﾄﾞ日付指定名称
[ZQ0]20140930G500 4X42 *適用外*
 		001
153 A 463 637 13 03
パネル
左上部

[008]まで ｼｬｼ: X 202302 => まで 日付: 13/09/2012
 		001
153 A 463 637 03 00
サイド・ウォール・パネル
左上部

[009]から ｼｬｼ: X 202303 => から 日付: 13/09/2012
 		001
153 A 463 637 14 03
パネル
右上部

[008]まで ｼｬｼ: X 202302 => まで 日付: 13/09/2012
 		001
153 A 463 637 04 00
サイド・ウォール・パネル
右上部

[009]から ｼｬｼ: X 202303 => から 日付: 13/09/2012
 		001
155 A 006 990 10 82
スペーサ・ディスク
左サイド・ウォールおよびパネル 		002
155 A 603 990 08 40
ウインドウ
左サイド・ウォールおよびパネル

これに変更 A 006 990 10 82

ﾌｯﾄﾉｰﾄ解説
[414]
旧部品は、今後取り付けられません　　　　　　　　　　　　　　　　　　　　　　　　　　　
 		002
155 A 006 990 10 82
スペーサ・ディスク
右サイド・ウォールおよびパネル 		002
155 A 603 990 08 40
ウインドウ
右サイド・ウォールおよびパネル

これに変更 A 006 990 10 82

ﾌｯﾄﾉｰﾄ解説
[414]
旧部品は、今後取り付けられません　　　　　　　　　　　　　　　　　　　　　　　　　　　
 		002
157 N 910002 004122
リベット
パネル上部のサイド・ウォール 固定用部品 		006
180 A 463 637 07 20
ピラー
左外側上部 		001
180 A 463 637 08 20
ピラー
右外側上部 		001
225 A 463 630 20 35
ルーフ・フレーム
左 		001
225 A 463 630 21 35
ルーフ・フレーム
右 		001
225 A 463 637 01 24
ピラー
右下部 		001
255 A 463 721 04 07
ロッキング・ピース
左 		001
255 A 463 721 05 07
ロッキング・ピース
右 		001
260 A 460 721 01 37
補強材
左 		001
260 A 460 721 02 37
補強材
右 		001
