一覧

G クラス、2 ドア・カブリオレ
463.202 => G 500
M: 273963, 273969
GA: 722904
VA: 730332
HA: 742605

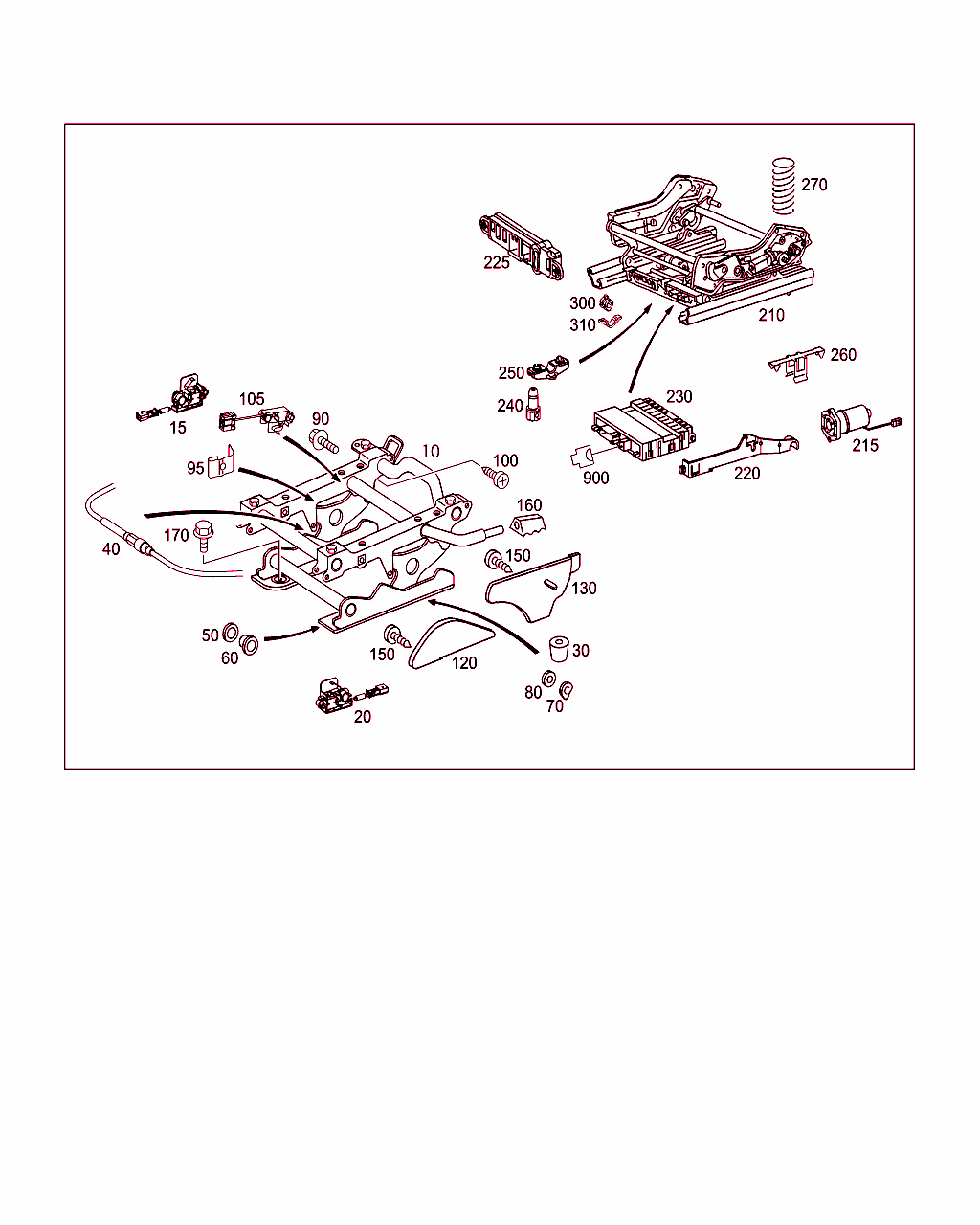

Schema

B91090000287.150911

[image]
x 番号 部品番号 名称/補足ｲﾝﾌｫﾒｰｼｮﾝ 数 ﾊﾞｰｼﾞｮﾝ
10 A 463 910 12 20
シート・フレーム
左

[016]まで ｼｬｼ: X 204077 => まで 日付: 31/10/2012
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: -XZ2
ｺｰﾄﾞ日付指定名称
[XZ2]20100319変更年2012年(モデル・イヤー2013年)
 		001
10 A 463 910 61 02
シート・フレーム
左
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: XZ2
ｺｰﾄﾞ日付指定名称
[XZ2]20100319変更年2012年(モデル・イヤー2013年)
 		001
10 A 463 910 61 02
シート・フレーム
左

[013]から ｼｬｼ: X 204078 => から 日付: 31/10/2012
 		001
10 A 463 910 13 20
シート・フレーム
右
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: -XZ2
ｺｰﾄﾞ日付指定名称
[XZ2]20100319変更年2012年(モデル・イヤー2013年)
 		001
10 A 463 910 62 02
シート・フレーム
右
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: XZ2
ｺｰﾄﾞ日付指定名称
[XZ2]20100319変更年2012年(モデル・イヤー2013年)
 		001
10 A 463 910 62 02
シート・フレーム
右

[013]から ｼｬｼ: X 204078 => から 日付: 31/10/2012
 		001
15 A 463 820 84 10
スナップ・スイッチ
左および右シート・フレーム
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: XZ2
ｺｰﾄﾞ日付指定名称
[XZ2]20100319変更年2012年(モデル・イヤー2013年)
 		001
15 A 463 820 84 10
スナップ・スイッチ
左および右シート・フレーム

[013]から ｼｬｼ: X 204078 => から 日付: 31/10/2012
 		001
20 A 463 820 83 10
スナップ・スイッチ
左および右シート・フレーム
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: XZ2
ｺｰﾄﾞ日付指定名称
[XZ2]20100319変更年2012年(モデル・イヤー2013年)
 		001
20 A 463 820 83 10
スナップ・スイッチ
左および右シート・フレーム

[013]から ｼｬｼ: X 204078 => から 日付: 31/10/2012
 		001
30 A 463 911 00 25
ストッパ
シート・フレーム左
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: -XZ2-XZ3
ｺｰﾄﾞ日付指定名称
[XZ2]20100319変更年2012年(モデル・イヤー2013年)
[XZ3]20120621変更年2013年(モデル・イヤー2014年)
 		002
30 A 240 885 00 96
バッファ
シート・フレーム左
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: XZ2
ｺｰﾄﾞ日付指定名称
[XZ2]20100319変更年2012年(モデル・イヤー2013年)
 		001
30 A 240 885 00 96
バッファ
シート・フレーム左

[013]から ｼｬｼ: X 204078 => から 日付: 31/10/2012
 		001
30 A 463 911 00 25
ストッパ
右シート・フレーム
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: -XZ2-XZ3
ｺｰﾄﾞ日付指定名称
[XZ2]20100319変更年2012年(モデル・イヤー2013年)
[XZ3]20120621変更年2013年(モデル・イヤー2014年)
 		002
30 A 240 885 00 96
バッファ
右シート・フレーム
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: XZ2
ｺｰﾄﾞ日付指定名称
[XZ2]20100319変更年2012年(モデル・イヤー2013年)
 		001
30 A 240 885 00 96
バッファ
右シート・フレーム

[013]から ｼｬｼ: X 204078 => から 日付: 31/10/2012
 		001
40 A 463 910 00 74
ケーブル
シート・フレーム左 		001
40 A 463 910 00 74
ケーブル
右シート・フレーム 		001
50 A 463 911 00 13
ウインドウ
シート・フレーム左 		008
50 A 463 911 00 13
ウインドウ
右シート・フレーム 		008
60 A 463 911 00 20
スライド・ベアリング
シート・フレーム左 		008
60 A 463 911 00 20
スライド・ベアリング
右シート・フレーム 		008
70 A 463 911 01 13
ウインドウ
シート・フレーム左 		001
70 A 463 911 01 13
ウインドウ
右シート・フレーム 		001
80 A 463 911 02 13
ウインドウ
シート・フレーム左 		001
80 A 463 911 02 13
ウインドウ
右シート・フレーム 		001
90 N 910143 008020
6角丸頭ボルト
シート・フレーム左
M8X12 		001
90 N 910143 008020
6角丸頭ボルト
右シート・フレーム
M8X12 		001
95 A 004 988 59 78
クリップ
シート・フレーム左 		002
95 A 004 988 59 78
クリップ
右シート・フレーム 		002
100 N 000000 000454
鉄板ビス
シート・フレーム左
MBN 10169-ST4.2X16-R 		001
100 N 000000 000454
鉄板ビス
右シート・フレーム
MBN 10169-ST4.2X16-R 		001
105 A 209 820 11 10
スイッチ
右シート・フレーム 		001
105 A 209 820 12 10
スイッチ
シート・フレーム左 		001
120 A 463 911 13 37
カバー
左下部

ﾌｯﾄﾉｰﾄES2ｶﾗｰNo.ｺｰﾄﾞﾘﾝｸ
[919]7101グレーV29
9051ブラックV18
9051ブラックVS6
 		001
120 A 463 911 13 37
カバー
左下部

ﾌｯﾄﾉｰﾄES2ｶﾗｰNo.ｺｰﾄﾞﾘﾝｸ
[913]9051ブラック
 		001
120 A 463 911 14 37
カバー
右下部

ﾌｯﾄﾉｰﾄES2ｶﾗｰNo.ｺｰﾄﾞﾘﾝｸ
[919]7101グレーV29
9051ブラックV18
9051ブラックVS6
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: -XY9
ｺｰﾄﾞ日付指定名称
[XY9]20080911変更年2009年(モデル・イヤー2010年)
 		001
120 A 463 911 14 37
カバー
右下部

ﾌｯﾄﾉｰﾄES2ｶﾗｰNo.ｺｰﾄﾞﾘﾝｸ
[913]9051ブラック
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: -XY9
ｺｰﾄﾞ日付指定名称
[XY9]20080911変更年2009年(モデル・イヤー2010年)
 		001
130 A 463 911 15 37
カバー
左上部

ﾌｯﾄﾉｰﾄES2ｶﾗｰNo.ｺｰﾄﾞﾘﾝｸ
[919]7101グレーV29
9051ブラックV18
9051ブラックVS6
 		001
130 A 463 911 15 37
カバー
左上部

ﾌｯﾄﾉｰﾄES2ｶﾗｰNo.ｺｰﾄﾞﾘﾝｸ
[913]9051ブラック
 		001
130 A 463 911 16 37
カバー
右上部

ﾌｯﾄﾉｰﾄES2ｶﾗｰNo.ｺｰﾄﾞﾘﾝｸ
[919]7101グレーV29
9051ブラックV18
9051ブラックVS6
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: -XY9
ｺｰﾄﾞ日付指定名称
[XY9]20080911変更年2009年(モデル・イヤー2010年)
 		001
130 A 463 911 16 37
カバー
右上部

ﾌｯﾄﾉｰﾄES2ｶﾗｰNo.ｺｰﾄﾞﾘﾝｸ
[913]9051ブラック
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: -XY9
ｺｰﾄﾞ日付指定名称
[XY9]20080911変更年2009年(モデル・イヤー2010年)
 		001
150 N 914151 004015
ボルト
左パネル固定用ツール
4X12 		005
150 N 914151 004015
ボルト
右パネル固定用ツール
4X12 		005
160 A 463 919 05 60
グリップ
左電動シート調節装置 		001
160 A 463 919 05 60
グリップ
手動シート調整、右 		001
170 N 910143 010011
6角丸頭ボルト
シート・フレームまたはシート・ボックスをフロア左側に取り付ける
M10X20-10.9 		004
170 N 910143 010011
6角丸頭ボルト
シート・フレームまたはシート・ボックスをフロア右側に取り付ける
M10X20-10.9 		004
210 A 203 910 15 36
パワー・シート
左運転席の電動式 高さ調整

[004]まで ｼｬｼ: X 183506 => まで 日付: 17/12/2009
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: -XY9
ｺｰﾄﾞ日付指定名称
[XY9]20080911変更年2009年(モデル・イヤー2010年)
 		001
210 A 212 910 11 36
シート調整
左運転席の電動式 高さ調整

これに変更 A 212 910 33 36

[006]から ｼｬｼ: X 183507 => から 日付: 17/12/2009
[016]まで ｼｬｼ: X 204077 => まで 日付: 31/10/2012
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: -XZ0-XZ1
ｺｰﾄﾞ日付指定名称
[XZ0]20090617変更年2010年(モデル・イヤー2011年)
[XZ1]20100325変更年2011年(モデル・イヤー2012年)
 		001
210 A 212 910 11 36
シート調整
左運転席の電動式 高さ調整

これに変更 A 212 910 33 36

[016]まで ｼｬｼ: X 204077 => まで 日付: 31/10/2012
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: -XZ0-XZ1/XY9
ｺｰﾄﾞ日付指定名称
[XZ0]20090617変更年2010年(モデル・イヤー2011年)
[XZ1]20100325変更年2011年(モデル・イヤー2012年)
[XY9]20080911変更年2009年(モデル・イヤー2010年)
 		001
210 A 212 910 33 36
高さ調整
左運転席の電動式 高さ調整

[006]から ｼｬｼ: X 183507 => から 日付: 17/12/2009
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: -XZ0-XZ1
ｺｰﾄﾞ日付指定名称
[XZ0]20090617変更年2010年(モデル・イヤー2011年)
[XZ1]20100325変更年2011年(モデル・イヤー2012年)
 		001
210 A 212 910 33 36
高さ調整
左運転席の電動式 高さ調整

[006]から ｼｬｼ: X 183507 => から 日付: 17/12/2009
[016]まで ｼｬｼ: X 204077 => まで 日付: 31/10/2012
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: -XY9-XZ2
ｺｰﾄﾞ日付指定名称
[XY9]20080911変更年2009年(モデル・イヤー2010年)
[XZ2]20100319変更年2012年(モデル・イヤー2013年)
 		001
210 A 463 910 11 36
高さ調整
左運転席の電動式 高さ調整
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: XZ2
ｺｰﾄﾞ日付指定名称
[XZ2]20100319変更年2012年(モデル・イヤー2013年)
 		001
210 A 463 910 11 36
高さ調整
左運転席の電動式 高さ調整

[013]から ｼｬｼ: X 204078 => から 日付: 31/10/2012
 		001
210 A 203 910 16 36
パワー・シート
右運転席の電動式 高さ調整

[004]まで ｼｬｼ: X 183506 => まで 日付: 17/12/2009
 		001
210 A 212 910 12 36
シート調整
右運転席の電動式 高さ調整

これに変更 A 212 910 32 36

[006]から ｼｬｼ: X 183507 => から 日付: 17/12/2009
[016]まで ｼｬｼ: X 204077 => まで 日付: 31/10/2012
 		001
210 A 212 910 12 36
シート調整
右運転席の電動式 高さ調整

これに変更 A 212 910 32 36

[016]まで ｼｬｼ: X 204077 => まで 日付: 31/10/2012
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: XZ0/XZ1/XY9
ｺｰﾄﾞ日付指定名称
[XZ0]20090617変更年2010年(モデル・イヤー2011年)
[XZ1]20100325変更年2011年(モデル・イヤー2012年)
[XY9]20080911変更年2009年(モデル・イヤー2010年)
 		001
210 A 212 910 32 36
高さ調整
右運転席の電動式 高さ調整

[006]から ｼｬｼ: X 183507 => から 日付: 17/12/2009
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: XZ0/XZ1
ｺｰﾄﾞ日付指定名称
[XZ0]20090617変更年2010年(モデル・イヤー2011年)
[XZ1]20100325変更年2011年(モデル・イヤー2012年)
 		001
210 A 212 910 32 36
高さ調整
右運転席の電動式 高さ調整

[006]から ｼｬｼ: X 183507 => から 日付: 17/12/2009
[016]まで ｼｬｼ: X 204077 => まで 日付: 31/10/2012
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: -XZ2
ｺｰﾄﾞ日付指定名称
[XZ2]20100319変更年2012年(モデル・イヤー2013年)
 		001
210 A 463 910 12 36
高さ調整
右運転席の電動式 高さ調整
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: XZ2
ｺｰﾄﾞ日付指定名称
[XZ2]20100319変更年2012年(モデル・イヤー2013年)
 		001
210 A 463 910 12 36
高さ調整
右運転席の電動式 高さ調整

[013]から ｼｬｼ: X 204078 => から 日付: 31/10/2012
 		001
215 A 203 820 37 42
モータ
左フロント・シート高さ調整: プログラミング付き

[004]まで ｼｬｼ: X 183506 => まで 日付: 17/12/2009
 		001
215 A 203 820 12 42
モータ
左前後調整

[004]まで ｼｬｼ: X 183506 => まで 日付: 17/12/2009
 		001
215 A 203 820 38 42
モータ
左傾斜角度調整

[004]まで ｼｬｼ: X 183506 => まで 日付: 17/12/2009
 		001
215 A 203 820 37 42
モータ
右フロント・シート高さ調整: プログラミング付き

[004]まで ｼｬｼ: X 183506 => まで 日付: 17/12/2009
 		001
215 A 203 820 12 42
モータ
前後調整、右

[004]まで ｼｬｼ: X 183506 => まで 日付: 17/12/2009
 		001
215 A 203 820 38 42
モータ
右傾斜角度調整

[004]まで ｼｬｼ: X 183506 => まで 日付: 17/12/2009
 		001
220 A 203 919 01 14
ホルダー
左 		001
220 A 203 919 02 14
ホルダー
右コントロール・ユニット 		001
225 A 203 545 05 40
ホルダー
シート・セパレーション・ポイント、左 		001
225 A 203 545 05 40
ホルダー
シート・セパレーション・ポイント、右 		001
230 A 463 900 43 00
コントロール・ユニット
運転席側

ﾌｯﾄﾉｰﾄ解説
[672]
部品の取付け後、最新バージョンのフラッシュ・ウエアが入っているかどうか必ず確認してください。
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: XZ2
ｺｰﾄﾞ日付指定名称
[XZ2]20100319変更年2012年(モデル・イヤー2013年)
 		001
230 A 211 870 46 26
コントロールユニット
運転席側

[016]まで ｼｬｼ: X 204077 => まで 日付: 31/10/2012

ﾌｯﾄﾉｰﾄ解説
[697]
部品は、リビルト部品としてのみ、またはリビルド部品としても納品されます。
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: -XZ2
ｺｰﾄﾞ日付指定名称
[XZ2]20100319変更年2012年(モデル・イヤー2013年)
 		001
230 A 211 870 47 26
コントロールユニット
助手席側

[016]まで ｼｬｼ: X 204077 => まで 日付: 31/10/2012

ﾌｯﾄﾉｰﾄ解説
[697]
部品は、リビルト部品としてのみ、またはリビルド部品としても納品されます。
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: -XZ2
ｺｰﾄﾞ日付指定名称
[XZ2]20100319変更年2012年(モデル・イヤー2013年)
 		001
230 A 463 900 43 00
コントロール・ユニット
運転席側

ﾌｯﾄﾉｰﾄ解説
[672]
部品の取付け後、最新バージョンのフラッシュ・ウエアが入っているかどうか必ず確認してください。
 		001
230 A 463 900 44 00
コントロール・ユニット
助手席側

[013]から ｼｬｼ: X 204078 => から 日付: 31/10/2012

ﾌｯﾄﾉｰﾄ解説
[672]
部品の取付け後、最新バージョンのフラッシュ・ウエアが入っているかどうか必ず確認してください。
 		001
230 A 463 900 44 00
コントロール・ユニット
助手席側

ﾌｯﾄﾉｰﾄ解説
[672]
部品の取付け後、最新バージョンのフラッシュ・ウエアが入っているかどうか必ず確認してください。
 		001
240 A 203 918 00 14
ピン
/ 左パワー・シート・クロス・コネクションの リヤ側パイプ
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: -XY9
ｺｰﾄﾞ日付指定名称
[XY9]20080911変更年2009年(モデル・イヤー2010年)
 		004
240 A 203 918 00 14
ピン
/ 右パワー・シート・クロス・コネクションの リヤ側パイプ 		004
250 A 203 912 00 41
ブラケット
/ 左パワー・シート・クロス・コネクションの リヤ側パイプ
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: -XY9
ｺｰﾄﾞ日付指定名称
[XY9]20080911変更年2009年(モデル・イヤー2010年)
 		002
250 A 203 912 00 41
ブラケット
/ 右パワー・シート・クロス・コネクションの リヤ側パイプ 		002
260 A 203 919 01 21
ストッパ
左シート調整
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: -XY9
ｺｰﾄﾞ日付指定名称
[XY9]20080911変更年2009年(モデル・イヤー2010年)
 		002
260 A 203 919 01 21
ストッパ
右シート調整 		002
270 A 463 919 01 37
スプリング
左シート調整
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: -XY9
ｺｰﾄﾞ日付指定名称
[XY9]20080911変更年2009年(モデル・イヤー2010年)
 		002
270 A 463 919 01 37
スプリング
右シート調整 		002
300 A 000 919 01 73
シェル
フロント・シート調整装置に取り付ける

[027]から ｼｬｼ: X 180000 => から 日付: 29/05/2009
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: -XY8
ｺｰﾄﾞ日付指定名称
[XY8]20070105変更年2008年(モデル・イヤー2009年)
 		004
310 A 000 914 00 29
ブラケット
フロント・シート調整装置に取り付ける

[027]から ｼｬｼ: X 180000 => から 日付: 29/05/2009
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: -XY8
ｺｰﾄﾞ日付指定名称
[XY8]20070105変更年2008年(モデル・イヤー2009年)
 		004
900 A 220 545 37 28
ハウジング
シート調整コントロール・ユニット、 運転席側
14-PIN SLK2.8;N32/2 		001
900 A 013 545 15 26
コンタクト・ソケット
0.75-1.0 MM2 SLK2.8 		NB
900 A 013 545 16 26
コンタクト・ソケット
1.5-2.5 MM2 SLK2.8 		NB
900 A 220 545 37 28
ハウジング
助手席シート調整コントロール・ユニット
14-PIN SLK2.8;N32/02 		001
900 A 220 545 39 28
ハウジング
シート調整コントロール・ユニット、 運転席側
4-PIN SLK2.8;N32/1 		001
900 A 220 545 39 28
ハウジング
助手席シート調整コントロール・ユニット
4-PIN SLK2.8;N32/2 		001
