一覧

G クラス、ロング・ステーション・ワゴン
463.236 => G 500
M: 273963, 273969
GA: 722904
VA: 730332
HA: 742605

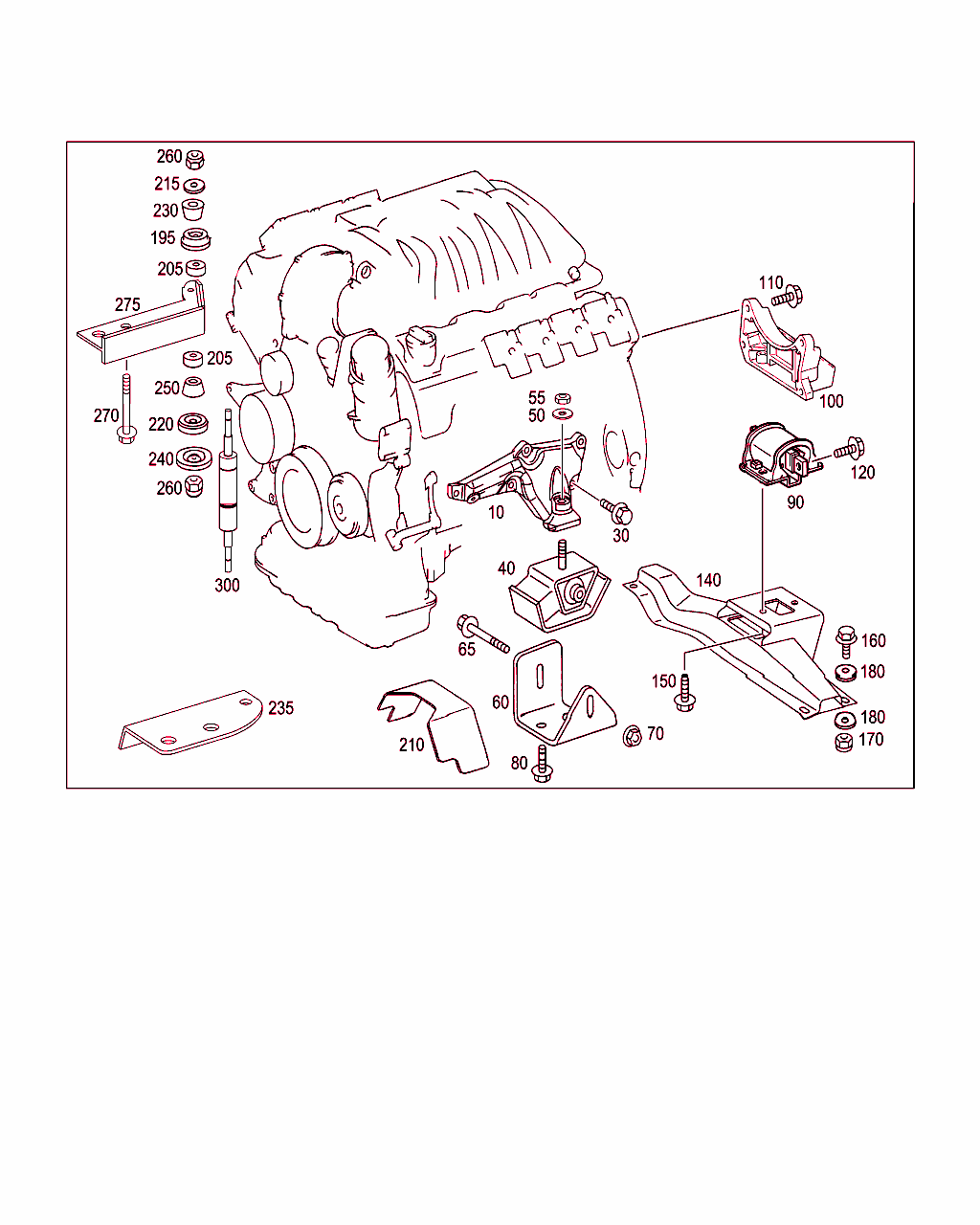

Schema

B24015000171.080422

[image]
x 番号 部品番号 名称/補足ｲﾝﾌｫﾒｰｼｮﾝ 数 ﾊﾞｰｼﾞｮﾝ
10 A 273 223 33 04
エンジン・サポート
左 		001
10 A 273 223 34 04
エンジン・サポート
右 		001
30 N 910105 008014
6角ボルト
シリンダ・ブロックに取り付ける左エンジン・サポート
M8X35 		003
30 N 910143 008010
6角丸頭ボルト
シリンダ・ブロックに取り付ける左エンジン・サポート
M8X80

[008]まで ｼｬｼ: X 204077 => まで 日付: 31/10/2012
 		001
30 N 910143 008010
6角丸頭ボルト
シリンダ・ブロックに取り付ける左エンジン・サポート
M8X80

[009]から ｼｬｼ: X 204078 => から 日付: 31/10/2012
[010]まで ｼｬｼ: => まで 日付: 20/12/2013
 		001
30 N 910143 008010
6角丸頭ボルト
シリンダ・ブロックに取り付ける左エンジン・サポート
M8X80

[011]から ｼｬｼ: => から 日付: 20/12/2013
[012]まで ｼｬｼ: => まで 日付: 06/02/2015
 		001
30 N 910143 008010
6角丸頭ボルト
シリンダ・ブロックに取り付ける左エンジン・サポート
M8X80

[013]から ｼｬｼ: => から 日付: 06/02/2015
 		001
30 N 910105 008014
6角ボルト
シリンダ・ブロックに取り付けるエンジン・サポート
M8X35 		005
40 A 460 240 70 18
ラバー・ブッシュ
左フロント・フロント・エンジン・マウント、白 		001
40 A 460 240 67 18
ラバー・ブッシュ
右フロント・エンジン・マウント、黄色

[015]から ｼｬｼ: => から 日付: 20/06/2013
[016]まで ｼｬｼ: => まで 日付: 08/03/2016
 		001
40 A 460 240 70 18
ラバー・ブッシュ
右フロント・フロント・エンジン・マウント、白 		001
50 N 000000 003737
ウインドウ
エンジン / フロント・エンジン・マウント 		002
50 N 000125 013008
ウインドウ
エンジン / フロント・エンジン・マウント

これに変更 N 000000 003737 		002
50 N 000000 003737
ウインドウ 001
55 N 910113 012003
ヘキサゴン・ナット
エンジン / フロント・エンジン・マウント
M12X1.5 		002
60 A 460 242 06 40
ホルダー
フロント・エンジン・マウント 		002
65 N 910105 010044
6角ボルト
ブラケット/エンジン・マウント
M10X90 		002
70 N 913023 010002
ナット
ブラケット/エンジン・マウント
M10

[012]まで ｼｬｼ: => まで 日付: 06/02/2015
 		002
70 N 913023 010002
ナット
ブラケット/エンジン・マウント
M10

[013]から ｼｬｼ: => から 日付: 06/02/2015
 		002
80 N 000000 000916
ボルト
フロント・エンジン・マウントおよびブラケット / フレーム
M10X25

[008]まで ｼｬｼ: X 204077 => まで 日付: 31/10/2012
 		002
80 N 000000 000916
ボルト
フロント・エンジン・マウントおよびブラケット / フレーム
M10X25

[009]から ｼｬｼ: X 204078 => から 日付: 31/10/2012
[018]まで ｼｬｼ: => まで 日付: 20/12/2013
 		002
80 N 000000 000916
ボルト
フロント・エンジン・マウントおよびブラケット / フレーム
M10X25

[012]まで ｼｬｼ: => まで 日付: 06/02/2015
[019]から ｼｬｼ: => から 日付: 20/12/2013
 		002
80 N 000000 000916
ボルト
フロント・エンジン・マウントおよびブラケット / フレーム
M10X25

[013]から ｼｬｼ: => から 日付: 06/02/2015
 		002
90 A 212 240 04 18
エンジン・マウント
後部 		001
90 A 220 240 05 18
エンジン・マウント
後部

これに変更 A 212 240 04 18 		001
100 A 140 242 13 40
ホルダー
トランスミッション後部に 		001
110 N 910143 008003
6角丸頭ボルト
トランスミッションに取り付けるブラケット
M8X30 		004
120 N 910143 008003
6角丸頭ボルト
リヤ・エンジン・マウント / ブラケット
M8X30

これに変更 N 000000 000428 		002
120 N 000000 000428
6角ボルト
リヤ・エンジン・マウント / ブラケット
M10X35 		002
140 A 463 260 24 60
キャリア
リヤ・エンジン・マウント 		001
150 N 000000 000276
6角丸頭ボルト
コンソールに取り付けるサポート
M8X20 		002
160 N 304017 008034
6角ボルト
マウント / フレーム
M8X25 		004
170 N 000000 003278
ヘキサゴン・ナット
マウント / フレーム
M8 		004
180 A 603 990 08 40
ウインドウ
フレームへ 		008
195 A 123 241 03 12
リング・ディスク
/ エンジン・サポート左上部

[008]まで ｼｬｼ: X 204077 => まで 日付: 31/10/2012
 		001
195 A 123 241 03 12
リング・ディスク
/ エンジン・サポート左上部

[009]から ｼｬｼ: X 204078 => から 日付: 31/10/2012
 		001
195 A 123 241 03 12
リング・ディスク
右側上部ブラケットに

[008]まで ｼｬｼ: X 204077 => まで 日付: 31/10/2012
 		001
195 A 123 241 03 12
リング・ディスク
右側上部ブラケットに

[009]から ｼｬｼ: X 204078 => から 日付: 31/10/2012
 		001
205 A 463 241 00 13
ラバー・ブッシュ
/ エンジン・サポート左上部

[008]まで ｼｬｼ: X 204077 => まで 日付: 31/10/2012
 		002
205 A 463 241 00 13
ラバー・ブッシュ
/ エンジン・サポート左上部

[009]から ｼｬｼ: X 204078 => から 日付: 31/10/2012
 		002
205 A 463 241 00 13
ラバー・ブッシュ
右側上部ブラケットに

[008]まで ｼｬｼ: X 204077 => まで 日付: 31/10/2012
 		002
205 A 463 241 00 13
ラバー・ブッシュ
右側上部ブラケットに

[009]から ｼｬｼ: X 204078 => から 日付: 31/10/2012
 		002
215 A 126 241 00 76
ウインドウ
/ エンジン・サポート左上部 		001
215 A 126 241 00 76
ウインドウ
右側上部ブラケットに

[008]まで ｼｬｼ: X 204077 => まで 日付: 31/10/2012
 		001
215 A 126 241 00 76
ウインドウ
右側上部ブラケットに

[009]から ｼｬｼ: X 204078 => から 日付: 31/10/2012
 		001
220 A 126 241 00 12
リング・ディスク
左側下部ブラケットに

[008]まで ｼｬｼ: X 204077 => まで 日付: 31/10/2012
 		002
220 A 126 241 00 12
リング・ディスク
左側下部ブラケットに

[009]から ｼｬｼ: X 204078 => から 日付: 31/10/2012
 		002
230 A 123 241 03 65
ラバー・バッファ
左側下部ブラケットに

[008]まで ｼｬｼ: X 204077 => まで 日付: 31/10/2012
 		002
230 A 123 241 03 65
ラバー・バッファ
左側下部ブラケットに

[009]から ｼｬｼ: X 204078 => から 日付: 31/10/2012
 		002
235 A 463 241 05 40
ホルダー
左下部

[008]まで ｼｬｼ: X 204077 => まで 日付: 31/10/2012
 		001
235 A 463 241 05 40
ホルダー
左下部

[009]から ｼｬｼ: X 204078 => から 日付: 31/10/2012
[016]まで ｼｬｼ: => まで 日付: 08/03/2016
 		001
240 A 126 241 00 12
リング・ディスク
エンジン・サポート・ブラケットに

[008]まで ｼｬｼ: X 204077 => まで 日付: 31/10/2012
 		002
240 A 126 241 00 12
リング・ディスク
エンジン・サポート・ブラケットに

[009]から ｼｬｼ: X 204078 => から 日付: 31/10/2012
 		002
250 A 123 241 03 65
ラバー・バッファ
エンジン・サポート・ブラケットに

[008]まで ｼｬｼ: X 204077 => まで 日付: 31/10/2012
 		002
250 A 123 241 03 65
ラバー・バッファ
エンジン・サポート・ブラケットに

[009]から ｼｬｼ: X 204078 => から 日付: 31/10/2012
 		002
260 N 910113 006000
ヘキサゴン・ナット
エンジン・サポート・ブラケットに
M6

[008]まで ｼｬｼ: X 204077 => まで 日付: 31/10/2012
 		004
260 N 910113 006000
ヘキサゴン・ナット
エンジン・サポート・ブラケットに
M6

[009]から ｼｬｼ: X 204078 => から 日付: 31/10/2012
 		004
270 A 003 990 22 00
6角ボルト
M10 X 30 		001
275 A 463 241 02 40
ホルダー
右フレーム

[007]まで ｼｬｼ: X 179465 => まで 日付: 19/12/2008
 		001
275 A 463 241 02 40
ホルダー
右フレーム

[005]から ｼｬｼ: X 179466 => から 日付: 19/12/2008
[008]まで ｼｬｼ: X 204077 => まで 日付: 31/10/2012
 		001
300 A 113 220 00 48
ショック・アブソーバ
左バイブレーション・ダンパ 		001
300 A 113 220 00 48
ショック・アブソーバ
右バイブレーション・ダンパ

[008]まで ｼｬｼ: X 204077 => まで 日付: 31/10/2012
 		001
300 A 113 220 00 48
ショック・アブソーバ
右バイブレーション・ダンパ

[009]から ｼｬｼ: X 204078 => から 日付: 31/10/2012
 		001
