一覧

G クラス、ロング・ステーション・ワゴン
463.236 => G 500
M: 273963, 273969
GA: 722904
VA: 730332
HA: 742605

Schema

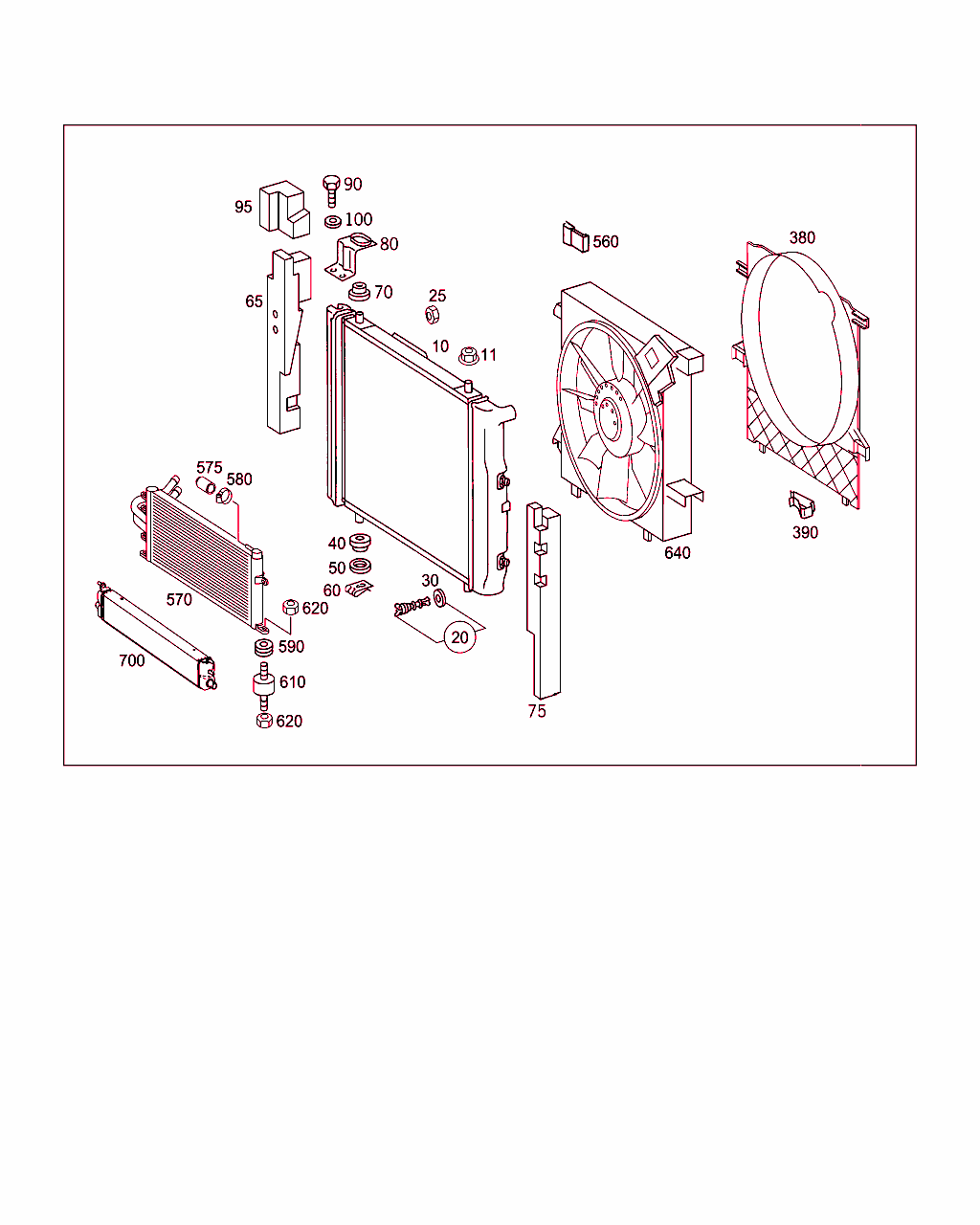

B50015000355.120223

[image]

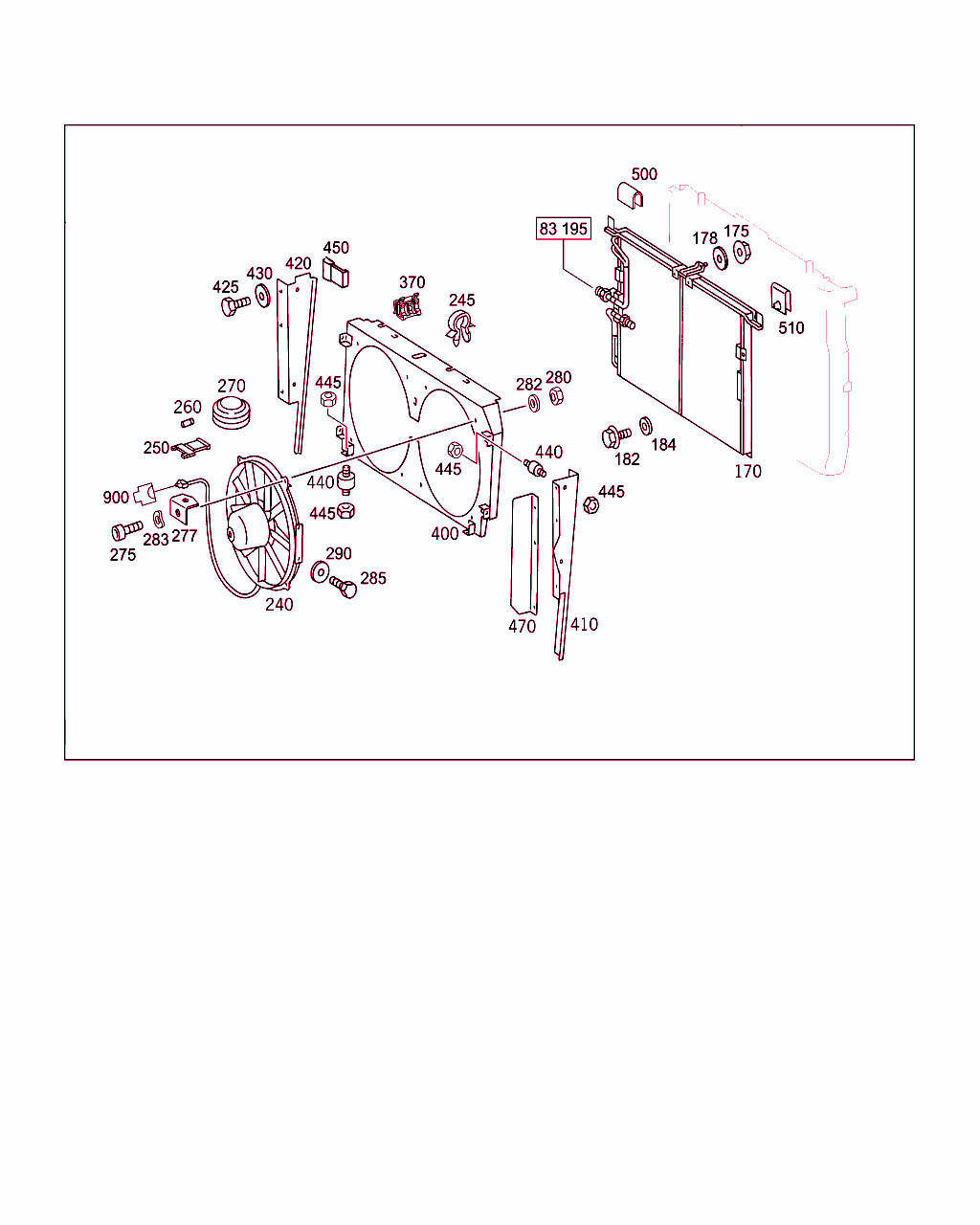

B50015000389.150827

[image]
x 番号 部品番号 名称/補足ｲﾝﾌｫﾒｰｼｮﾝ 数 ﾊﾞｰｼﾞｮﾝ
10 A 463 500 11 00
ラジエタ
ラジエタ

[002]まで ｼｬｼ: X 188006 => まで 日付: 22/12/2010
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: -XZ1-XZ2
ｺｰﾄﾞ日付指定名称
[XZ1]20100325変更年2011年(モデル・イヤー2012年)
[XZ2]20100319変更年2012年(モデル・イヤー2013年)
 		001
10 A 461 500 01 02
ラジエタ

[002]まで ｼｬｼ: X 188006 => まで 日付: 22/12/2010
[004]から ｼｬｼ: X 185696 => から 日付: 31/05/2010
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: XZ0/XZ1/XZ2
ｺｰﾄﾞ日付指定名称
[XZ0]20090617変更年2010年(モデル・イヤー2011年)
[XZ1]20100325変更年2011年(モデル・イヤー2012年)
[XZ2]20100319変更年2012年(モデル・イヤー2013年)
 		001
10 A 461 500 01 02
ラジエタ

[003]から ｼｬｼ: X 188007 => から 日付: 22/12/2010
 		001
11 A 003 990 16 51
ナット
ラジエタに

[005]から ｼｬｼ: X 204078 => から 日付: 31/10/2012
[006]まで ｼｬｼ: => まで 日付: 20/12/2013
 		001
11 A 003 990 16 51
ナット
ラジエタに

[007]から ｼｬｼ: => から 日付: 20/12/2013
[008]まで ｼｬｼ: => まで 日付: 06/02/2015
 		001
11 A 003 990 16 51
ナット
ラジエタに

[009]から ｼｬｼ: => から 日付: 06/02/2015
 		001
20 A 000 500 01 85
ドレン・プラグ
クーラント排水 		001
25 A 003 990 16 51
ナット
クーラント排水
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: -XZ0-XZ1-XZ2
ｺｰﾄﾞ日付指定名称
[XZ0]20090617変更年2010年(モデル・イヤー2011年)
[XZ1]20100325変更年2011年(モデル・イヤー2012年)
[XZ2]20100319変更年2012年(モデル・イヤー2013年)
 		002
30 A 000 501 01 76
スペーサ・ディスク
クーラント排水
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: -XZ0-XZ1-XZ2
ｺｰﾄﾞ日付指定名称
[XZ0]20090617変更年2010年(モデル・イヤー2011年)
[XZ1]20100325変更年2011年(モデル・イヤー2012年)
[XZ2]20100319変更年2012年(モデル・イヤー2013年)
 		001
40 A 163 501 01 81
ラバー・インサート
ラジエタ下部

[010]まで ｼｬｼ: X 204077 => まで 日付: 31/10/2012
 		002
40 A 163 501 01 81
ラバー・インサート
ラジエタ下部

[005]から ｼｬｼ: X 204078 => から 日付: 31/10/2012
 		002
50 A 186 053 02 53
ウインドウ
ラジエタ・マウント、下部

[002]まで ｼｬｼ: X 188006 => まで 日付: 22/12/2010
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: -XZ0-XZ1-XZ2
ｺｰﾄﾞ日付指定名称
[XZ0]20090617変更年2010年(モデル・イヤー2011年)
[XZ1]20100325変更年2011年(モデル・イヤー2012年)
[XZ2]20100319変更年2012年(モデル・イヤー2013年)
 		002
50 A 008 990 71 82
スペーサ・ディスク
ラジエタ・マウント、下部
15X32

[010]まで ｼｬｼ: X 204077 => まで 日付: 31/10/2012
 		002
50 A 008 990 71 82
スペーサ・ディスク
ラジエタ・マウント、下部
15X32

[005]から ｼｬｼ: X 204078 => から 日付: 31/10/2012
 		002
60 N 912002 016001
ヒューズ
ラジエタ・マウント、下部

これに変更 N 000000 005649 		002
60 N 000000 006963
ヒューズ
ラジエタ・マウント、下部

[010]まで ｼｬｼ: X 204077 => まで 日付: 31/10/2012
 		002
60 N 000000 006963
ヒューズ
ラジエタ・マウント、下部

[005]から ｼｬｼ: X 204078 => から 日付: 31/10/2012
 		002
65 A 463 987 12 51
ウェザ・ストリップ
右 		001
70 A 463 504 00 12
ラバー・ブッシュ
ラジエタ・マウント、上部 		002
75 A 463 987 11 51
ウェザ・ストリップ
左 		001
80 A 461 504 15 40
ホルダー
ラジエタ・マウント、上部 		002
90 N 304017 006016
6角ボルト
ラジエタ・マウント、上部
M6X16;M 6X16 		004
100 N 000125 006421
ウインドウ
ラジエタ・マウント、上部

これに変更 N 000125 006449 		004
100 N 000125 006449
ウインドウ
ラジエタ・マウント、上部 		004
170 A 463 500 06 54
コンデンサ
ラジエタ

[016]まで ｼｬｼ: X 179465 => まで 日付: 19/12/2008
 		001
170 A 463 500 06 54
コンデンサ
ラジエタ

[017]から ｼｬｼ: X 179466 => から 日付: 19/12/2008
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: -XY7
ｺｰﾄﾞ日付指定名称
[XY7]20060412変更年2007年 (モデル・イヤー2008年)
 		001
178 N 000125 006449
ウインドウ
コンデンサ / ラジエタ下部 		002
182 N 910143 006001
6角丸頭ボルト
M6X16
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: XZ2
ｺｰﾄﾞ日付指定名称
[XZ2]20100319変更年2012年(モデル・イヤー2013年)
 		002
182 N 910143 006001
6角丸頭ボルト
M6X16 		002
390 A 123 504 02 46
クリップ・ナット
ファン・シュラウド / ラジエタ 		003
500 A 129 835 01 93
スペーサ
ラジエタに取り付けるコンデンサ 		002
510 A 000 990 71 91
ナット・ホルダ
コンデンサ / ラジエタ下部

[016]まで ｼｬｼ: X 179465 => まで 日付: 19/12/2008
 		002
510 A 000 990 71 91
ナット・ホルダ
コンデンサ / ラジエタ下部

[017]から ｼｬｼ: X 179466 => から 日付: 19/12/2008
 		002
640 A 463 500 02 93
ブロワ
ラジエタに 		001
900 A 220 545 03 29
ハウジング
クーラ・ファン
4-PIN SLK2.8, LSK8;M4/7 		NB
