G クラス、ロング・ステーション・ワゴン
463.341 => G 320 CDI
M: 642970
GA: 722902
VG: 750654
VA: 730332
HA: 742605

Schema

B54019000189.160824

[image]

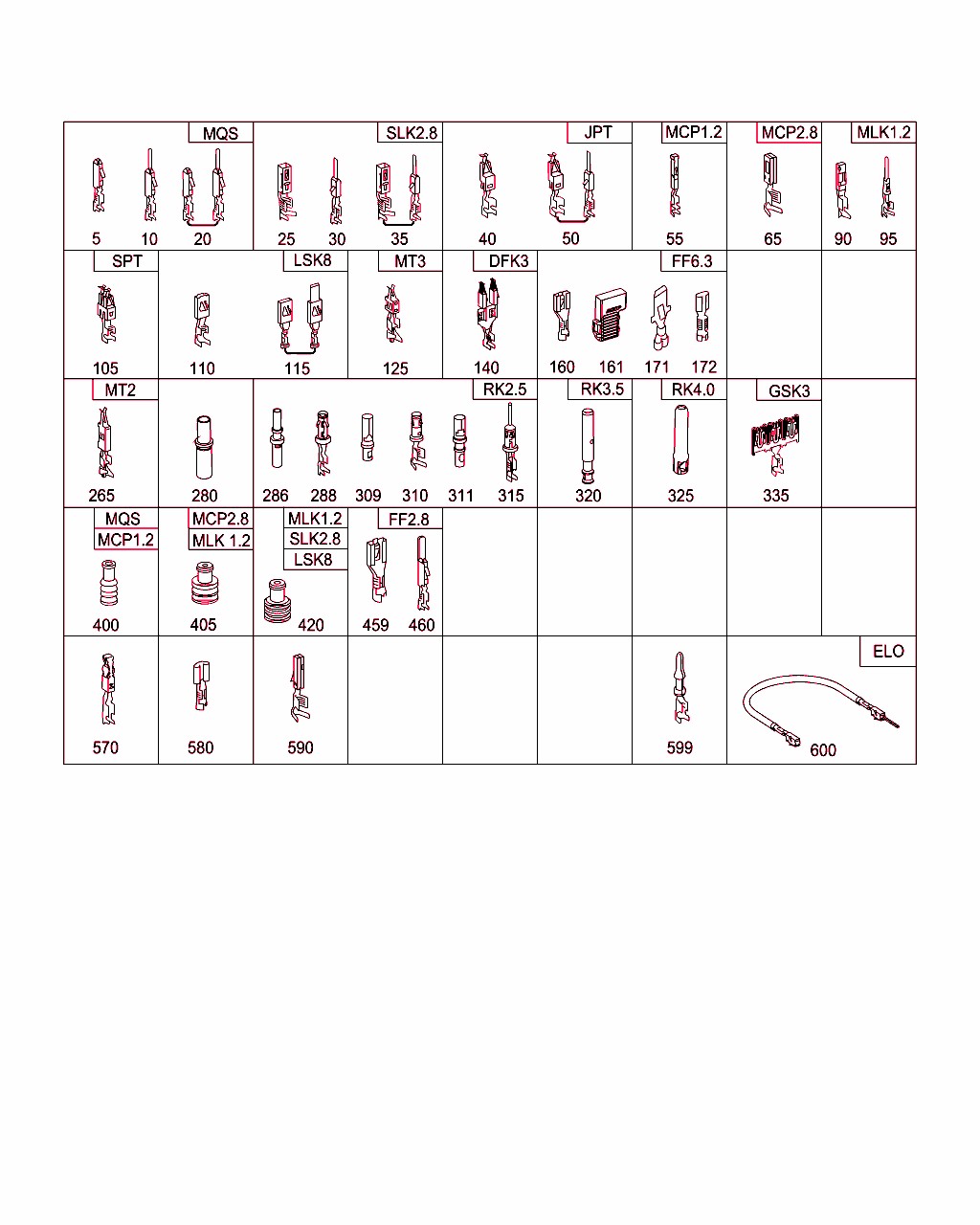

x 番号 部品番号 名称/補足ｲﾝﾌｫﾒｰｼｮﾝ 数 ﾊﾞｰｼﾞｮﾝ
5 A 008 545 55 26
コンタクト・ソケット
0.75 MM2 MQS 		NB
5 A 008 545 63 26
コンタクト・ソケット
0.5-0.75 MM2 MQS 		NB
5 A 016 545 41 26
コンタクト・ソケット
0.25-0.5 MM2 MQS
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: FR8
ｺｰﾄﾞ日付指定名称
[FR8]20060621バック・カメラ
 		NB
10 A 032 545 39 28
コンタクト・ピン
0.75 MM2 MQS 		NB
20 A 000 540 45 05
電気ケーブル
コンタクト修理方法
0.5 MM2 MQS SN 		001
20 A 013 545 76 26
コンタクト・ソケット
0.5-1.0 MM2 MCP2.8 		NB
20 A 000 540 46 05
電気ケーブル
0.75 MM2 MQS SN

ﾌｯﾄﾉｰﾄ解説
[002]
コネクタは、接続するケーブルの直径に相応するものを一緒に注文しなくてはいけません。　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　
リペア・インストラクションは WIS を参照。　　　　　　
=================================================================================================
ハンダ付けコネクタ・スリーブ:                全ケーブルの直径:　　　　　　　　　　　　　　　　　
A 001 546 99 41    緑　　　　　　　　　　　　　　  0.7 -  2.4 MM2
A 002 546 00 41    赤　　　　　　　　　　　　　　  2.0 -  4.0 MM2
A 002 546 01 41    青　　　　　　　　　　　　　　  3.5 -  8.0 MM2
A 002 546 11 41    黄　　　　　　　　　　　　　　  7.5 - 12.0 MM2
突合せコネクタ:　　　　　　　
A 002 546 13 41                       0.5 MM2
A 002 546 14 41                       0.8 MM2
A 002 546 15 41                       1.3 MM2
A 002 546 16 41                       2.0 MM2
===================================================================================================
 		NB
20 A 011 545 07 26
コンタクト・ソケット
4.0 MM2 SLK2.8 		NB
20 A 000 540 23 05
電気ケーブル
0.5 MM2 MQS;M001 		NB
25 A 013 545 16 26
コンタクト・ソケット
1.5-2.5 MM2 SLK2.8 		NB
25 A 013 545 15 26
コンタクト・ソケット
0.75-1.0 MM2 SLK2.8 		NB
25 A 009 545 81 26
コンタクト・ソケット
0.75-1.0 MM2 SLK2.8;M4/7 		NB
25 A 016 545 56 26
コンタクト・スプリング
4.0 MM2 SLK2.8 		NB
30 A 035 545 24 28
フラット・プラグ
0.2-0.5 MM2 MCP2.8 		NB
30 A 035 545 74 28
フラット・プラグ
1.5-2.5 MM2 SLK2.8 		NB
30 A 035 545 73 28
フラット・プラグ
0.5-1.0 MM2 SLK2.8 		NB
30 A 037 545 96 28
フラット・プラグ
0.22-0.5 MM2 SLK2.8 		NB
35 A 000 540 39 05
1ピン電気ケーブル
1.5 MM2 SLK2.8 		NB
40 A 011 545 80 26
コンタクト・スプリング
1.5-2.5 MM2 JPT 		NB
40 A 011 545 81 26
コンタクト・スプリング
0.5-1.0 MM2 JPT 		NB
50 A 000 540 27 05
電気ケーブル
1.00 MM2 JPT 		NB
50 A 000 540 28 05
電気ケーブル
2.5 MM2 JPT;M10/1; M10/2; 		NB
55 A 008 545 55 26
コンタクト・ソケット
0.75 MM2 MQS; , 		NB
65 A 013 545 78 26
コンタクト・ソケット
1.5-2.5 MM2 MCP2.8 		NB
65 A 013 545 80 26
コンタクト・ソケット
4.0 MM2 MCP2.8 		NB
65 A 013 545 76 26
コンタクト・ソケット
0.5-1.0 MM2 MCP2.8 		NB
90 A 000 982 32 26
圧着ソケット・コンタクト
0.22-0.5 MM2 MLK1.2S 		NB
95 A 048 545 02 28
コンタクト・ピン
温度センサ、パティキュレート・フィルタ
0.35 MM2 MLK1.2 		001
105 A 011 545 84 26
コンタクト・スプリング
0.5-1.0 MM2 SPT 		NB
105 A 004 545 52 26
コンタクト・スプリング
1.0-2.5 MM2 SPT 		NB
105 A 004 545 00 26
コンタクト・ソケット
2.5-4.0 MM2 SPT 		NB
110 A 012 545 04 26
コンタクト・ソケット
2.5-4.0 MM2 LSK8 		NB
115 A 000 540 58 05
電気ケーブル
6.0 MM2 LSK8 AG 		NB
115 A 000 540 37 05
電気ケーブル
コンタクト修理方法
6.0 MM2 LSK8 AG 		NB
125 A 011 545 82 26
コンタクト・スプリング
0.5-1.0 MM2 MT3 		NB
140 A 006 545 98 26
コンタクト・スプリング
1.5-2.5 MM2 DFK3;S55/3 		NB
160 A 007 545 84 26
ソケット・スリーブ
1.5-2.5 MM2 FF6.3 		NB
160 A 007 545 82 26
ソケット・スリーブ
1,0-2,5 MM2 FF6.3 		NB
161 A 005 545 72 28
ソケット・ハウジング
左および右テール・ランプ
1-PIN FF6.3;E3/E4 		NB
171 A 002 545 06 28
コンタクト・スプリング
1.0-2.5 MM2 FF6.3 		NB
171 A 019 545 56 28
フラット・プラグ
0.5-1.0 MM2 FF2.8 		NB
172 A 007 545 69 28
フラット・ソケット・スリーブ
0.5 MM2 FF6.3 		NB
265 A 007 545 17 26
ソケット・スリーブ
0.2 - 0.5 MM2 MT2 		NB
265 A 015 545 74 26
コンタクト・スプリング
0,35 MM2 MT2 		NB
265 A 005 545 98 26
コンタクト・スプリング
1.0 MM2 MT2 		NB
280 A 000 545 46 26
ソケット・スリーブ
4-6MM2 		NB
286 A 003 545 06 26
コンタクト・ソケット
0.35-2.5 MM2 RK2.5 		NB
288 A 009 545 20 26
ソケット・スリーブ
1.0-2.5 MM2 RK2.5 		NB
288 A 009 545 21 26
コンタクト・ソケット
0.5-1.0 MM2 RK2.5 		NB
288 A 000 545 72 80
バンドル・シーリング
1.2-2.0 MM 		NB
288 A 000 545 73 80
バンドル・シーリング
2.1-2.9 MM 		NB
309 A 002 545 99 26
コンタクト・ソケット
0.35-2.5 MM2 RK2.5 		NB
310 A 009 545 28 26
コンタクト・ソケット
0.5-1.0 MM2 RK2.5 		NB
311 A 003 545 06 26
コンタクト・ソケット
0.35-2.5 MM2 RK2.5 		NB
315 A 033 545 19 28
コンタクト・ピン
0.5-1.0 MM2 RK2.5 		NB
320 A 001 545 44 26
コンタクト・ソケット
0.35-6.0 MM2 RK4.0 		NB
320 A 007 545 15 26
コンタクト・ソケット
0.75-2.5 MM2 RK3.5 		NB
325 A 001 545 38 26
コンタクト・ピン
スライディング・ルーフ・モータの電動 ジャンパ
RK4.0
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: D27/F16
ｺｰﾄﾞ日付指定名称
[D27]20021121電動スライディング・チルト・ルーフ
20021204リフト機能装備、電動スライディングルーフ*適用外*
[F16]20160108リフト機能装備、電動スライディングルーフ*適用外*
 		004
325 A 003 545 26 26
コンタクト・ソケット
0.35-4.0 MM2 RK4 		NB
335 A 014 545 21 26
コンタクト・スプリング
3 ピン
16-25 MM2 		NB
400 A 000 545 68 80
ガスケット
0.9-1.4 MM

[003]から ｼｬｼ: X 166926 => から 日付: 31/05/2006
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: -XY5
ｺｰﾄﾞ日付指定名称
[XY5]20050215変更年2005年(モデル・イヤー2006年)
 		NB
400 A 000 545 69 80
ガスケット
1.4-1.9 MM 		NB
400 A 000 545 87 80
ダミー・プラグ
4.1MM 		NB
405 A 000 545 28 39
バンドル・シーリング
0.5-1.0 MM
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: H12
ｺｰﾄﾞ日付指定名称
[H12]20020415補助ヒータ
 		NB
405 A 000 545 29 39
バンドル・シーリング
1.0-2.5 MM 		NB
420 A 000 545 71 80
シーリング・リング
1.1-2.1 MM 		NB
420 A 000 545 76 80
ガスケット
2.2-3.0 MM 		NB
420 A 001 545 03 80
シーリング・リング
3.2-3.6 MM 		NB
420 A 001 545 04 80
ガスケット
4.0-4.4 MM 		NB
420 A 001 545 05 80
シーリング・リング
4.5-6.2 MM2 		NB
459 A 002 545 79 26
ソケット・スリーブ
0.5-1.5 MM2 FF2.8 		NB
459 A 021 545 60 28
フラット・プラグ
1.0-2.5 MM2 FF2.8 		NB
460 A 018 545 20 28
ピン・コンタクト
1.0-2.5MM2 FF2.8 		NB
460 A 019 545 56 28
フラット・プラグ
0.5-1.0 MM2 FF2.8 		NB
570 A 008 545 50 26
コンタクト・スプリング
0.5-1.0 MM2 E95 		NB
580 A 665 545 76 28
コンタクト・スプリング

[003]から ｼｬｼ: X 166926 => から 日付: 31/05/2006
 		NB
590 A 010 545 44 26
ソケット・スリーブ

[003]から ｼｬｼ: X 166926 => から 日付: 31/05/2006
 		NB
599 A 011 545 37 28
プラグ
0.75 -1.5MM2 		NB
600 A 000 540 61 05
ハーネス
0.5 MM2 ELO

[005]から ｼｬｼ: X 156043 => から 日付: 31/03/2004

ﾌｯﾄﾉｰﾄ解説
[006]
一緒に注文: ターミナル・ブロック 2 X A 001 546 99 41、ケーブル・ストラップ　　　　　　　　　　　　　　　5 X A 002 997 24 90　　
 		NB
600 A 036 545 64 28
コンタクト・ピン
0.35-0.5 MM2 ELO 		NB
