一覧

ガソリン・エンジン、インジェクション・システム装備、155 KW (211 PS)、
104.996 => M 104

Schema

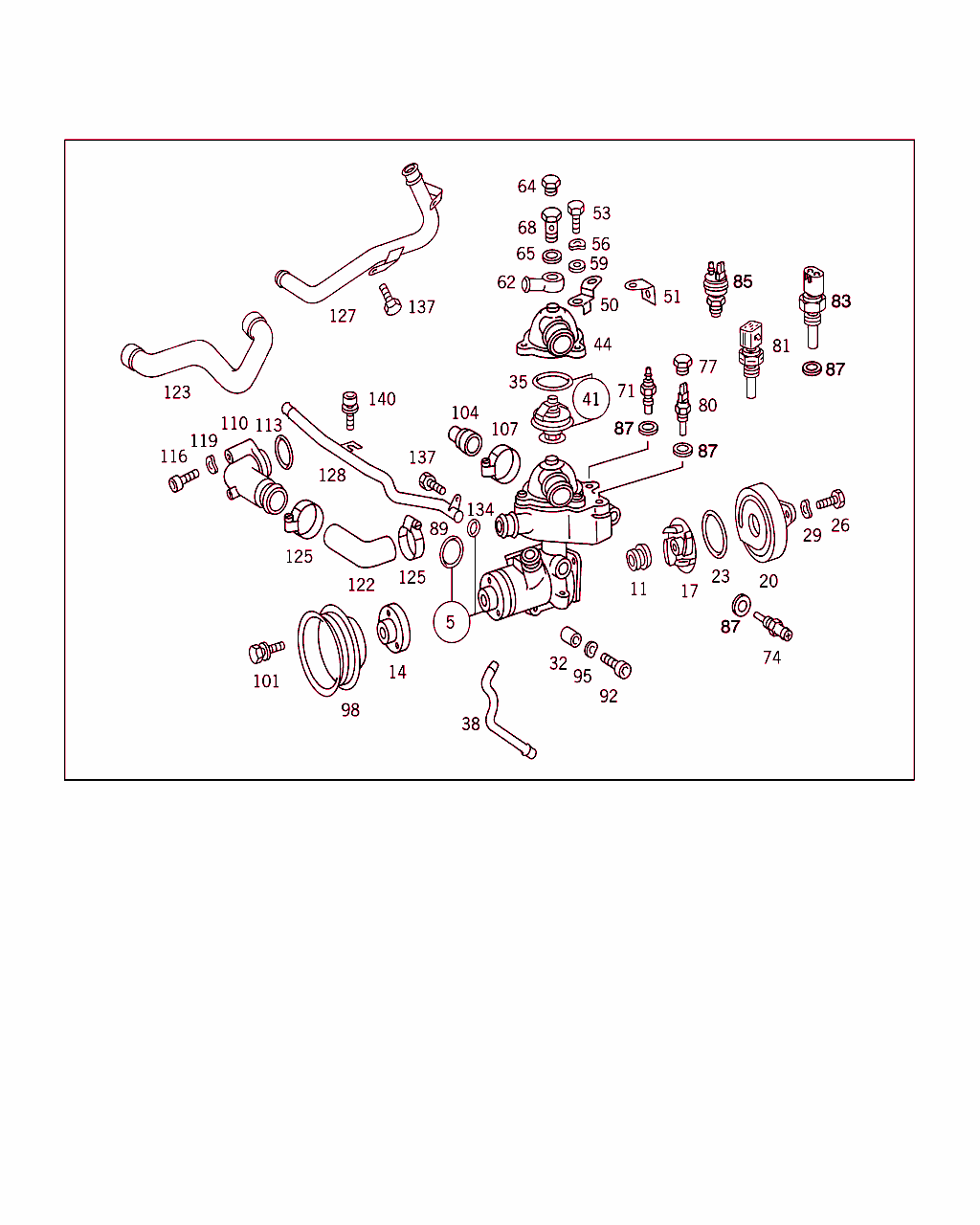

B20015000060.040203

[image]

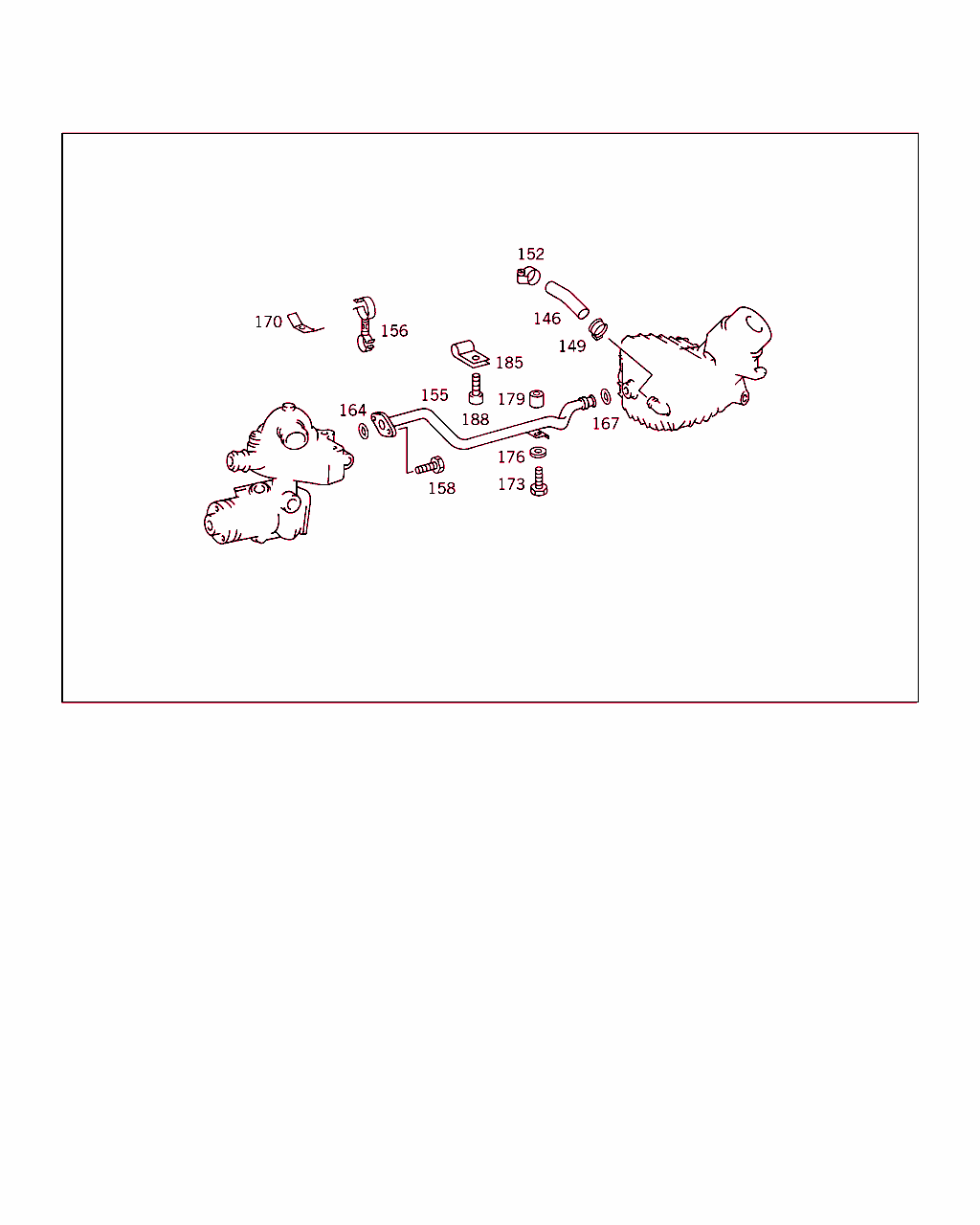

B20015000234.950728

[image]
x 番号 部品番号 名称/補足ｲﾝﾌｫﾒｰｼｮﾝ 数 ﾊﾞｰｼﾞｮﾝ
5 A 104 200 32 01
ウォータ・ポンプ
納品内容

ﾌｯﾄﾉｰﾄ解説
[697]
部品は、リビルト部品としてのみ、またはリビルド部品としても納品されます。
 		001
11 A 000 201 98 19
ガスケット 001
14 A 103 201 01 39
フランジ 001
17 A 103 201 00 07
インペラ 001
20 A 103 201 01 01
ハウジング 001
23 A 011 997 37 48
シールリング 001
26 N 910143 006003
6角丸頭ボルト
M6X20 		003
29 N 000137 006204
スプリングワッシャ

ﾌｯﾄﾉｰﾄ解説
[403]
取り付けられていない
 		003
32 A 601 992 04 25
テンション・スリーブ
ウォータ・ポンプ・ハウジング 		002
35 A 015 997 23 48
シールリング
カバー / ウォータ・ポンプ・ハウジング 		001
41 A 110 200 05 15
サーモスタット
87°、納品内容 		001
44 A 103 203 07 74
カバー
クーラント・レギュレータ 		001
50 A 104 159 15 40
ホルダー
イグニッション・ディストリビュータからイグニッション・コイルへ

ﾌｯﾄﾉｰﾄ解説
[519]
オーストラリア仕様以外
 		001
53 N 000933 006127
ボルト
カバー / ウォータ・ポンプ・ハウジング
M6X25 		003
56 N 000137 006204
スプリングワッシャ
カバー / ウォータ・ポンプ・ハウジング
TO 103 203 02 74,05 74,07 74 		003
64 N 000961 008023
ボルト
サーモスタット・ハウジング・カバー
M 8X1X12 		001
64 N 007604 008200
スクリュ・プラグ
サーモスタット・ハウジング・カバー
TO 103 203 07 74 		001
65 N 007603 008106
シーリング・リング
サーモスタット・ハウジング・カバー
TO 103 203 07 74 		001
65 N 007603 008100
シーリング・リング
サーモスタット・ハウジング・カバー
TO 103 203 05 74 		001
71 A 005 542 10 17
センサ
水温計

♦ 以下から選択できます A 005 542 26 17

ﾌｯﾄﾉｰﾄ解説
[004]
エアコンの場合以外
[047]
ｴﾝｼﾞﾝNo.以前:
996 12/52、22/62 002812 例外: 002804、002805、002808〜00　　　　　　　　　　　　　2811
 		001
71 A 005 542 26 17
センサ
水温計

♦ 以下から選択できます A 005 542 10 17

ﾌｯﾄﾉｰﾄ解説
[004]
エアコンの場合以外
[047]
ｴﾝｼﾞﾝNo.以前:
996 12/52、22/62 002812 例外: 002804、002805、002808〜00　　　　　　　　　　　　　2811
 		001
74 A 009 542 35 17
温度センサ
インジェクション
MOTRONIC

ﾌｯﾄﾉｰﾄ解説
[047]
ｴﾝｼﾞﾝNo.以前:
996 12/52、22/62 002812 例外: 002804、002805、002808〜00　　　　　　　　　　　　　2811
 		001
77 N 007604 014102
スクリュ・プラグ

これに変更 N 007604 014110 		-
77 N 007604 014110
スクリュ・プラグ NB
80 A 008 542 45 17
温度センサ
オートマチック・ヒータおよびエアコン

ﾌｯﾄﾉｰﾄ解説
[023]
ｴﾝｼﾞﾝNo.以前:
941 10/50,20/60 004058
941 12/52,22/62 034966
942 10/50,20/60 005789
942 12/52,22/62 048696
943 10/50,20/62 000900
943 12/52,22/62 003620
944 12/52,22/62 007447
991 12/52,22/62 009985
992 10/50,20/60 004356
992 12/52,22/62 072236
994 12/52,22/62 031209
 		001
81 A 011 542 51 17
センサ
モトロニックおよび水温インジケータ

ﾌｯﾄﾉｰﾄ解説
[048]
ｴﾝｼﾞﾝNo.以降:
996 12/52、22/62 002813 その他取付け: 002804、002805、002　　　　　　　　　　　　　　　808〜002811
 		001
85 A 006 545 91 24
スイッチ
サブ・ファンおよびクーラント温度インジケータ

ﾌｯﾄﾉｰﾄ解説
[005]
エアコンの場合のみ
[047]
ｴﾝｼﾞﾝNo.以前:
996 12/52、22/62 002812 例外: 002804、002805、002808〜00　　　　　　　　　　　　　2811
 		001
85 A 006 545 61 24
スイッチ
サブ・ファンおよび緊急停止スイッチ

ﾌｯﾄﾉｰﾄ解説
[005]
エアコンの場合のみ
 		001
87 N 007603 014100
シーリング・リング NB
89 A 011 997 24 48
シールリング
シリンダ・ブロックに取り付けるウォータ・ポンプ 		001
92 N 000912 008203
シリンダ・ボルト
シリンダ・ブロックに取り付けるウォータ・ポンプ
M8X30 		004
95 N 000137 008204
スプリングワッシャ

これに変更 N 000137 008212 		-
95 N 000137 008212
スプリングワッシャ
シリンダ・ブロックに取り付けるウォータ・ポンプ 		004
98 A 126 460 03 79
ベルト・プーリ

ﾌｯﾄﾉｰﾄ解説
[040]
ｴﾝｼﾞﾝNo.以前:
941 10/50,20/60 006503
941 12/52,22/62 072731
942 10/50,20/60 006938
942 12/52,22/62 063366
943 10/50,20/60 001401
943 12/52,22/62 005854
944 10/50,20/60 001079
944 12/52,22/62 015471
945 10/50 20/60 000047
945 12/52,22/62 000475
991 12/52,22/62 019347
992 10/50,20/60 005574
992 12/52,22/62 102463
994 12/52,22/62 064482
995 12/52,22/62 025325
996 12/52,22/62 002190
 		001
98 A 104 230 00 15
ベルト・プーリ

これに変更 A 104 230 01 15 		-
98 A 104 230 01 15
ベルト・プーリ

ﾌｯﾄﾉｰﾄ解説
[041]
ｴﾝｼﾞﾝNo.以降:
941 10/50,20/60 006504
941 12/52,22/62 072732
942 10/50,20/60 006939
942 12/52,22/62 063367
943 10/50,20/60 001402
943 12/52,22/62 005855
944 10/50,20/60 001080
944 12/52,22/62 015472
945 10/50 20/60 000048
945 12/52,22/62 000476
991 12/52,22/62 019348
992 10/50,20/60 005575
992 12/52,22/62 102464
994 12/52,22/62 064483
995 12/52,22/62 025326
996 12/52,22/62 002191
 		001
101 N 914008 008009
ワッシャ付きボルト

これに変更 A 007 990 08 01 		-
101 A 007 990 08 01
ボルト
ウォータ・ポンプに取り付けるベルト・プーリ
M 8X14 		003
110 A 104 203 04 31
コネクティング・ピース
排水口 		001
113 A 017 997 23 48
シールリング
排水口 / シリンダ・ヘッド・カバー、 フロント 		001
116 N 910143 008012
6角丸頭ボルト
排水口およびカバー、フロント / シリンダ・ヘッド
M8X100 		002
122 A 104 203 04 82
ホース
排水口からウォータ・ポンプへ 		001
123 A 104 203 07 82
ホース
排水口からウォータ・ポンプへ 		001
125 N 916016 035201
クランプ
クーラント・ライン 		001
127 A 103 200 17 52
ライン
温水リターン 		001
137 N 000933 008028
ボルト

これに変更 N 000933 008145 		-
137 N 000933 008145
ボルト
ライン / ウォータ・ポンプ
M 8X18 		002
146 N 900271 015144
ホース
フィード、シリンダ・ブロック / オイル・フィルタ
15X22X140

これに変更 N 900271 015037 		001
146 N 900271 015037
ホース
フィード、シリンダ・ブロック / オイル・フィルタ
15X22X140 		001
149 A 005 997 01 90
ホース・クランプ
ホース / シリンダ・ブロックおよびオイル・フィルタ

ﾌｯﾄﾉｰﾄ解説
[014]
ｴﾝｼﾞﾝNo.以降:
942 10/50,20/60 000107
942 12/52,22/62 001336
992 10/50,20/60 000211
992 12/52,22/62 002497
[018]
ｴﾝｼﾞﾝNo.以降:
944 10/50,20/60 000509
944 12/52,22/62 004535
994 12/52,22/62 020624
[519]
オーストラリア仕様以外
 		001
149 A 005 997 01 90
ホース・クランプ
フィード、シリンダ・ブロック / オイル・フィルタ
TO 104 200 33 01

ﾌｯﾄﾉｰﾄ解説
[014]
ｴﾝｼﾞﾝNo.以降:
942 10/50,20/60 000107
942 12/52,22/62 001336
992 10/50,20/60 000211
992 12/52,22/62 002497
[100]
エミッション・コントロール装備車専用
[519]
オーストラリア仕様以外
 		001 R
152 A 004 997 51 90
バインダ
ホース / シリンダ・ブロックおよびオイル・フィルタ

ﾌｯﾄﾉｰﾄ解説
[014]
ｴﾝｼﾞﾝNo.以降:
942 10/50,20/60 000107
942 12/52,22/62 001336
992 10/50,20/60 000211
992 12/52,22/62 002497
[018]
ｴﾝｼﾞﾝNo.以降:
944 10/50,20/60 000509
944 12/52,22/62 004535
994 12/52,22/62 020624
[519]
オーストラリア仕様以外
 		001
155 A 104 200 11 52
ライン

これに変更 A 104 200 13 52
• +001 A 102 991 04 40
• +001 N 000912 006107
• +002 N 000933 006175
• +001 N 914007 006023 		-
155 A 104 200 13 52
ライン

これに変更 A 104 200 14 52
• +001 N 000912 006066
• +002 N 000933 006123
• +001 N 916016 016200 		-
155 A 104 200 14 52
ライン
リターン、オイル・フィルタからウォータ・ポンプへ

ﾌｯﾄﾉｰﾄ解説
[020]
ｴﾝｼﾞﾝNo.以降:
941 10/50,20/60 003425
941 12/52,22/62 026446
942 10/50,20/60 005393
942 12/52,22/62 044028
943 10/50,20/60 000795
943 12/52,22/62 003120
944 10/50,20/60 000652
944 12/52,22/62 006558
991 12/52,22/62 008287
992 10/50,20/62 003966
992 12/52,22/62 065036
994 12/52,22/62 026290
996 12/52,22/62 000403
 		001
158 N 000933 006123
ボルト
ウォータ・ポンプに取り付けるクーラント・ライン
M 6X22

ﾌｯﾄﾉｰﾄ解説
[014]
ｴﾝｼﾞﾝNo.以降:
942 10/50,20/60 000107
942 12/52,22/62 001336
992 10/50,20/60 000211
992 12/52,22/62 002497
[018]
ｴﾝｼﾞﾝNo.以降:
944 10/50,20/60 000509
944 12/52,22/62 004535
994 12/52,22/62 020624
[519]
オーストラリア仕様以外
 		002
164 A 017 997 82 48
シールリング
ウォータ・ポンプに取り付けるクーラント・ライン

ﾌｯﾄﾉｰﾄ解説
[014]
ｴﾝｼﾞﾝNo.以降:
942 10/50,20/60 000107
942 12/52,22/62 001336
992 10/50,20/60 000211
992 12/52,22/62 002497
[018]
ｴﾝｼﾞﾝNo.以降:
944 10/50,20/60 000509
944 12/52,22/62 004535
994 12/52,22/62 020624
[519]
オーストラリア仕様以外
 		001
167 A 021 997 49 48
シールリング
オイル・フィルタに取り付けるクーラント・ライン

ﾌｯﾄﾉｰﾄ解説
[014]
ｴﾝｼﾞﾝNo.以降:
942 10/50,20/60 000107
942 12/52,22/62 001336
992 10/50,20/60 000211
992 12/52,22/62 002497
[018]
ｴﾝｼﾞﾝNo.以降:
944 10/50,20/60 000509
944 12/52,22/62 004535
994 12/52,22/62 020624
[519]
オーストラリア仕様以外
 		001
173 N 000912 006066
ボルト
クーラント・ライン/インテーク・マニホールド
M 6X15 		001
185 N 916016 015202
クランプ
クーラント・ライン/インテーク・マニホールド 		001
185 A 425 995 00 01
クランプ
クーラント・ライン/インテーク・マニホールド

ﾌｯﾄﾉｰﾄ解説
[020]
ｴﾝｼﾞﾝNo.以降:
941 10/50,20/60 003425
941 12/52,22/62 026446
942 10/50,20/60 005393
942 12/52,22/62 044028
943 10/50,20/60 000795
943 12/52,22/62 003120
944 10/50,20/60 000652
944 12/52,22/62 006558
991 12/52,22/62 008287
992 10/50,20/62 003966
992 12/52,22/62 065036
994 12/52,22/62 026290
996 12/52,22/62 000403
[519]
オーストラリア仕様以外
 		001
188 N 000912 006066
ボルト
クーラント・ライン/インテーク・マニホールド
M 6X14 		001
