一覧

V型8気筒ガソリン・エンジン M157 DELA 55
157.984 => M157 DE 55 LA

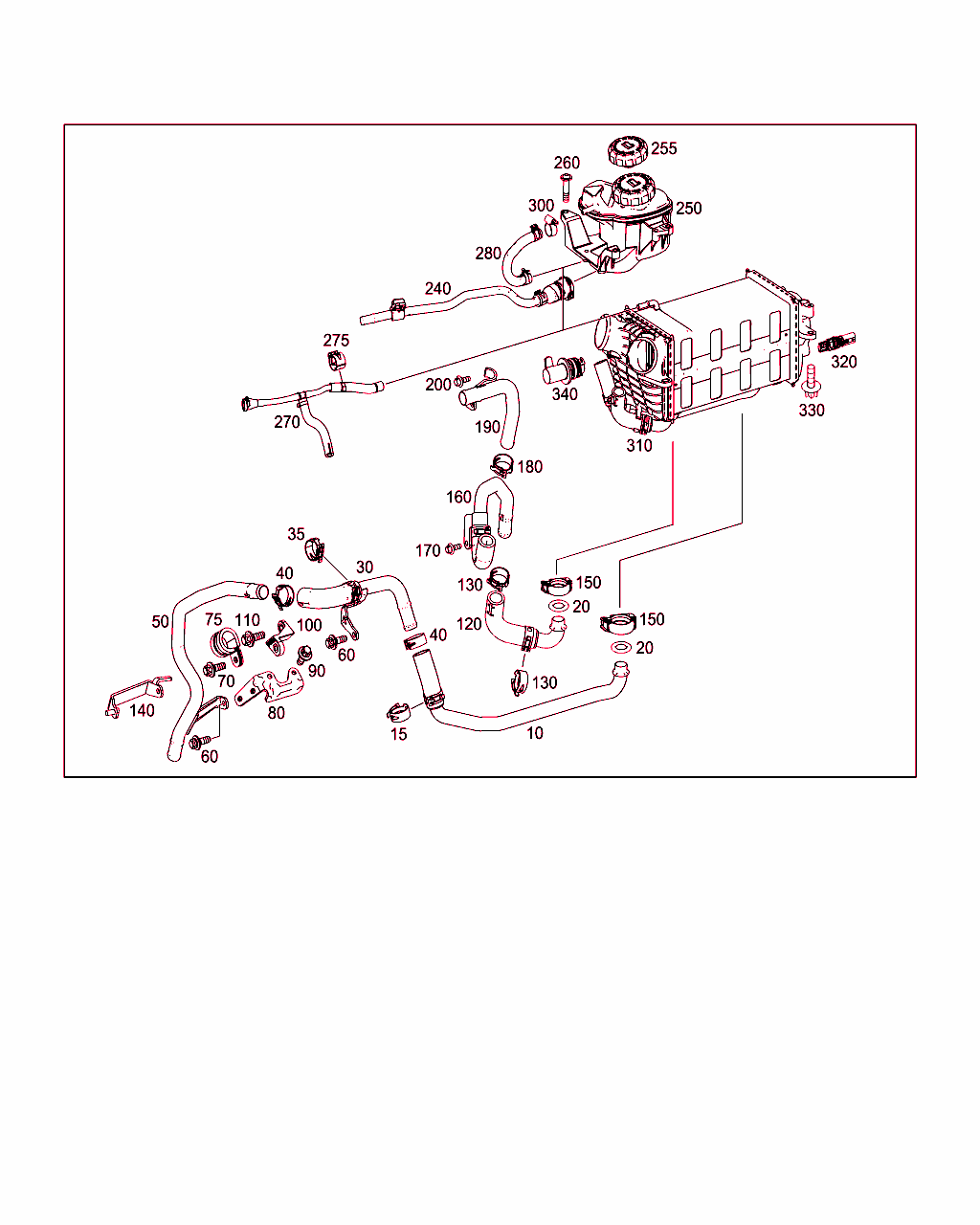

Schema

B20200000002.130516

[image]
x 番号 部品番号 名称/補足ｲﾝﾌｫﾒｰｼｮﾝ 数 ﾊﾞｰｼﾞｮﾝ
10 A 278 200 06 51
クーラント・ライン
フィード 		001
15 A 230 995 01 05
タイプ・クリップ
24.0/26.8 MM 		001
20 A 006 997 27 48
Oリング
低温ラインをインタークーラに 		002
30 A 278 200 20 52
フィード・ライン
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: -F212-F216-F217-F218-F221-F222
ｺｰﾄﾞ日付指定名称
[F212]ｺｰﾄﾞ名称がありません
[F216]ｺｰﾄﾞ名称がありません
[F217]ｺｰﾄﾞ名称がありません
[F218]ｺｰﾄﾞ名称がありません
[F221]ｺｰﾄﾞ名称がありません
[F222]ｺｰﾄﾞ名称がありません
 		001
35 A 230 995 01 05
タイプ・クリップ
24.0/26.8 MM 		001
40 A 230 995 01 05
タイプ・クリップ
24.0/26.8 MM 		001
50 A 278 200 17 52
フィード・ライン
フィード・ライン
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: F463
ｺｰﾄﾞ日付指定名称
[F463]ｺｰﾄﾞ名称がありません
 		001
60 N 910143 006001
6角丸頭ボルト
クーラント・ライン固定部
M6X16 		001
60 N 910143 006001
6角丸頭ボルト
クーラント・ライン固定部
M6X16
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: F463
ｺｰﾄﾞ日付指定名称
[F463]ｺｰﾄﾞ名称がありません
 		001
75 N 000000 000324
クランプ
ライン固定用ツール 		001
80 A 157 236 00 40
ホルダー
オイル・ライン / エンジン
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: F463
ｺｰﾄﾞ日付指定名称
[F463]ｺｰﾄﾞ名称がありません
 		001
90 N 910143 006001
6角丸頭ボルト
ブラケット固定用ツール
M6X16
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: F463
ｺｰﾄﾞ日付指定名称
[F463]ｺｰﾄﾞ名称がありません
 		002
120 A 278 200 05 51
クーラント・ライン
リターン 		001
130 A 230 995 01 05
タイプ・クリップ
24.0/26.8 MM 		001
140 A 463 504 02 41
ホルダー
クーラント・ラインをタイミング・ケースに
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: F463
ｺｰﾄﾞ日付指定名称
[F463]ｺｰﾄﾞ名称がありません
 		001
150 A 278 205 00 40
ホルダー
低温ラインをインタークーラに 		002
160 A 157 200 00 52
クーラント・ライン
リターン
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: F463
ｺｰﾄﾞ日付指定名称
[F463]ｺｰﾄﾞ名称がありません
 		001
170 N 910143 006001
6角丸頭ボルト
タイミング・ケースに取り付けるリターン・ライン
M6X16 		001
180 A 230 995 01 05
タイプ・クリップ
リターン・ライン固定用ツール
24.0/26.8 MM 		001
190 A 278 200 15 52
リターン・ライン 001
200 N 910143 006001
6角丸頭ボルト
リターン・ラインをオイル・フィルタ・ハウジングに
M6X16 		001
240 A 157 203 00 02
クーラント・ライン
クーラント・エクスパンション・タンクに

[026]から ｴﾝｼﾞﾝ: 60016652 => から 日付: 16/08/2012
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: F463
ｺｰﾄﾞ日付指定名称
[F463]ｺｰﾄﾞ名称がありません
 		001
250 A 157 092 00 94
ウォータ・リザーバ

これに変更 A 157 092 01 94

[018]から ｴﾝｼﾞﾝ: 60008336 => から 日付: 14/12/2011
 		001
250 A 157 092 01 94
ウォータ・リザーバ

これに変更 A 278 200 03 85

[018]から ｴﾝｼﾞﾝ: 60008336 => から 日付: 14/12/2011
 		001
250 A 278 200 03 85
エクスパンション・タンク

[018]から ｴﾝｼﾞﾝ: 60008336 => から 日付: 14/12/2011
 		001
255 A 210 501 06 15
キャップ

[018]から ｴﾝｼﾞﾝ: 60008336 => から 日付: 14/12/2011
 		001
260 A 001 984 68 29
6角丸頭ボルト
ウォータ・タンクをインタークーラに
6X25

[018]から ｴﾝｼﾞﾝ: 60008336 => から 日付: 14/12/2011
 		003
280 A 157 016 00 00
ブリーダ・ホース

これに変更 A 278 203 14 17

[018]から ｴﾝｼﾞﾝ: 60008336 => から 日付: 14/12/2011
[027]まで ｴﾝｼﾞﾝ: 60056483 => まで 日付: 18/06/2014
 		001
280 A 278 203 14 17
ブリーダ・ライン

[018]から ｴﾝｼﾞﾝ: 60008336 => から 日付: 14/12/2011
[027]まで ｴﾝｼﾞﾝ: 60056483 => まで 日付: 18/06/2014
 		001
280 A 157 203 03 17
ブリーダ・ライン

[028]から ｴﾝｼﾞﾝ: 60056484 => から 日付: 18/06/2014
 		001
300 A 140 995 01 05
タイプ・クリップ
ベンチレーション・ラインに
14.7-16.5 MM/ 12 MM

[029]まで ｴﾝｼﾞﾝ: 60014563 => まで 日付: 02/07/2012
 		002
300 N 000000 000665
クランプ
ベンチレーション・ラインに
12-22 MM

[030]から ｴﾝｼﾞﾝ: 60014564 => から 日付: 02/07/2012
 		002
310 A 157 090 01 14
インタークーラ

これに変更 A 157 090 03 14
• +001 A 278 010 60 01

[032]から ｴﾝｼﾞﾝ: 60005598 => から 日付: 19/08/2011
 		001
310 A 157 090 03 14
インタークーラ

[032]から ｴﾝｼﾞﾝ: 60005598 => から 日付: 19/08/2011
 		001
320 A 276 905 00 00
温度センサ
インタクーラ 		001
330 N 910143 006002
6角丸頭ボルト
インタークーラをブースト・エア・ディストリビュータ・ラインに
M6X20 		004
340 A 278 010 60 01
ブリーダ・ライン
インタークーラーに 		001
