一覧

V型6気筒ディーゼル・エンジン、オフロード車(左ハンドル車)REPO GEST
642.887 => OM642

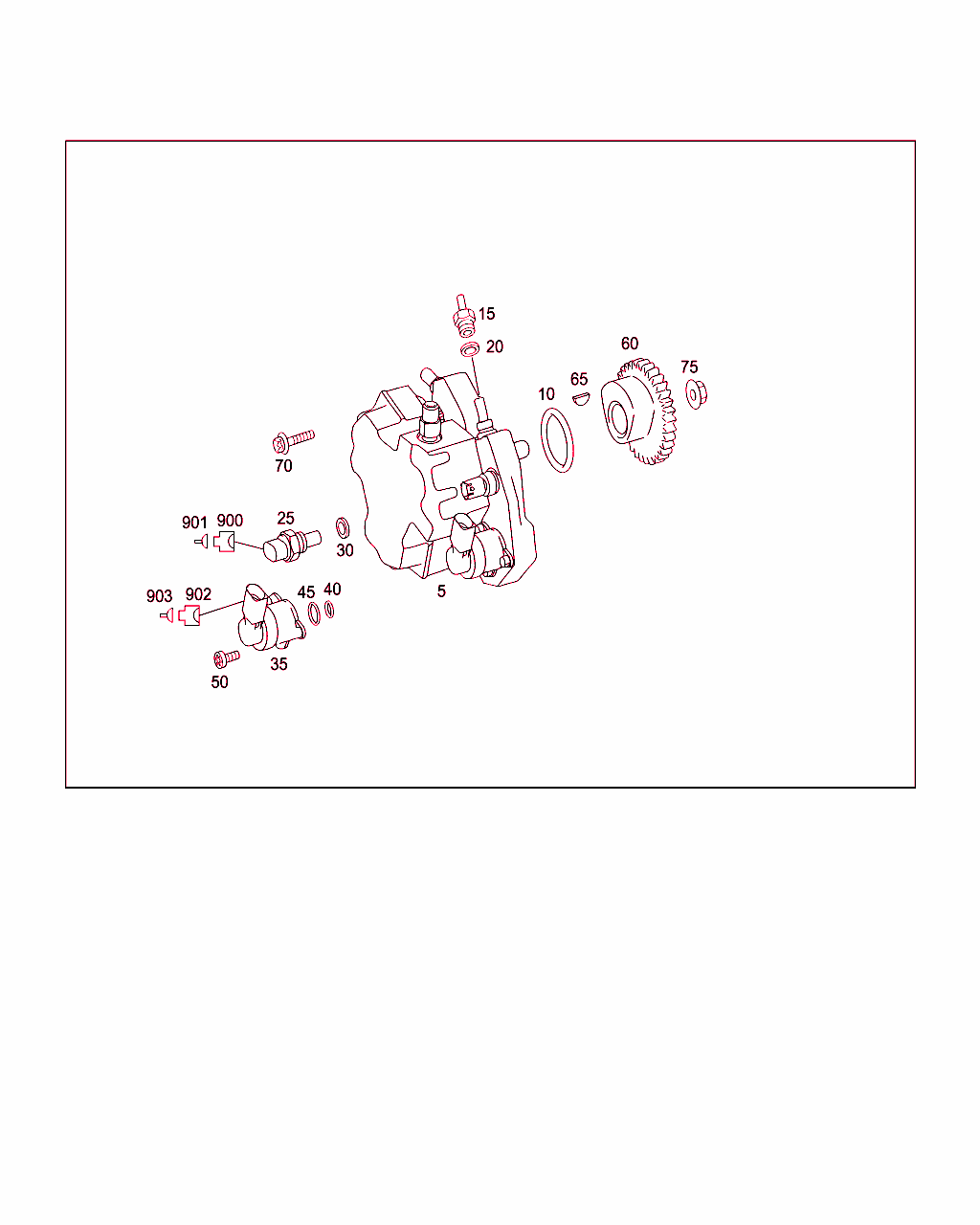

Schema

B07013000035.101028

[image]
x 番号 部品番号 名称/補足ｲﾝﾌｫﾒｰｼｮﾝ 数 ﾊﾞｰｼﾞｮﾝ
5 A 642 070 13 01
高圧ポンプ

ﾌｯﾄﾉｰﾄ解説
[697]
部品は、リビルト部品としてのみ、またはリビルド部品としても納品されます。
CodeBInformation - ｺｰﾄﾞ･ｲﾝﾌｫﾒｰｼｮﾝ: U41
ｺｰﾄﾞ日付指定名称
[U41]ｺｰﾄﾞ名称がありません
 		001
10 A 642 078 00 80
ガスケット 001
15 A 000 078 02 31
コネクティングピース
低圧 		001
20 N 007603 012102
シールリング 001
25 A 005 153 63 28
温度センサ

これに変更 A 005 153 23 28 		001
25 A 005 153 23 28
温度センサ 001
30 N 007603 014102
シールリング
14X18-CU 		001
35 A 642 074 02 84
バルブ
TO A 642 070 03 01 		001
35 A 642 074 03 84
レギュレーション・バルブ
TO A 642 070 08 01; 10 01; 12 01 		001
35 A 642 074 04 84
レギュレーション・バルブ
TO A 642 070 09 01; 11 01; 13 01 		001
40 A 000 078 00 80
ガスケット 001
45 A 000 078 01 80
ガスケット 001
50 N 000000 003941
6角丸頭ボルト
ハウジングに取り付けるバルブ 		003
60 A 642 077 15 12
スパー・ギヤ 001
65 N 006888 004002
ウッドラフ・キー
インジェクション・ポンプに取り付けるドライブ・ギヤ 		001
70 A 001 990 93 03
アウタ6角丸頭ボルト
M7X35 		003
75 N 910112 014000
ヘキサゴン・ナット 001
900 A 006 540 36 81
ソケット・ハウジング
燃料温度センサ
2-PIN MQS;B50 		001
901 A 000 540 23 05
電気ケーブル
0.5 MM2 MQS

ﾌｯﾄﾉｰﾄ解説
[005]
コネクタは、接続するケーブルの直径に相応するものを一緒に注文しなくてはいけません。　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　
リペア・インストラクションは WIS を参照。　　　　　　
=================================================================================================
ハンダ付けコネクタ・スリーブ:                全ケーブルの直径:　　　　　　　　　　　　　　　　　
A 001 546 99 41    緑　　　　　　　　　　　　　　  0.7 -  2.4 MM2
A 002 546 00 41    赤　　　　　　　　　　　　　　  2.0 -  4.0 MM2
A 002 546 01 41    青　　　　　　　　　　　　　　  3.5 -  8.0 MM2
A 002 546 11 41    黄　　　　　　　　　　　　　　  7.5 - 12.0 MM2
突合せコネクタ:　　　　　　　
A 002 546 13 41                       0.5 MM2
A 002 546 14 41                       0.8 MM2
A 002 546 15 41                       1.3 MM2
A 002 546 16 41                       2.0 MM2
===================================================================================================
 		NB
901 A 000 540 24 05
電気ケーブル
0.75 MM2 MQS

ﾌｯﾄﾉｰﾄ解説
[005]
コネクタは、接続するケーブルの直径に相応するものを一緒に注文しなくてはいけません。　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　
リペア・インストラクションは WIS を参照。　　　　　　
=================================================================================================
ハンダ付けコネクタ・スリーブ:                全ケーブルの直径:　　　　　　　　　　　　　　　　　
A 001 546 99 41    緑　　　　　　　　　　　　　　  0.7 -  2.4 MM2
A 002 546 00 41    赤　　　　　　　　　　　　　　  2.0 -  4.0 MM2
A 002 546 01 41    青　　　　　　　　　　　　　　  3.5 -  8.0 MM2
A 002 546 11 41    黄　　　　　　　　　　　　　　  7.5 - 12.0 MM2
突合せコネクタ:　　　　　　　
A 002 546 13 41                       0.5 MM2
A 002 546 14 41                       0.8 MM2
A 002 546 15 41                       1.3 MM2
A 002 546 16 41                       2.0 MM2
===================================================================================================
 		NB
901 A 000 545 68 80
ガスケット
イエロー
0.9-1.4 MM;TO A 642 150 08 89 		NB
901 A 000 545 69 80
ガスケット
ダーク・グリーン
1.4-1.9 MM;TO A 642 150 08 89 		NB
902 A 052 545 38 26
コネクタ・ハウジング
ハイ・プレッシャ・ポンプ
2-PIN SLK2.8;M41 		001
903 A 000 545 68 80
ガスケット
イエロー
0.9-1.4 MM 		NB
903 A 000 545 71 80
シーリング・リング
ダーク・ブルー
1.1-2.1 MM 		NB
903 A 000 545 76 80
ガスケット
ブラウン
2.2-3.0 MM 		NB
