一覧

バン、全体、ホイールベース 3050 MM
601.366 => 207 D/208 D
M: 601940, 616934, 616939
GM: 711110, 711113, 711200, 711400
GA: 720104, 720113, 722392
VA: 730403, 730404, 730445, 730446
HA: 741400, 741401, 741404, 741405, 741406, 741436
LG: 760204, 765500, 765501
FH: 601500, 601502, 601504, 601506

Schema

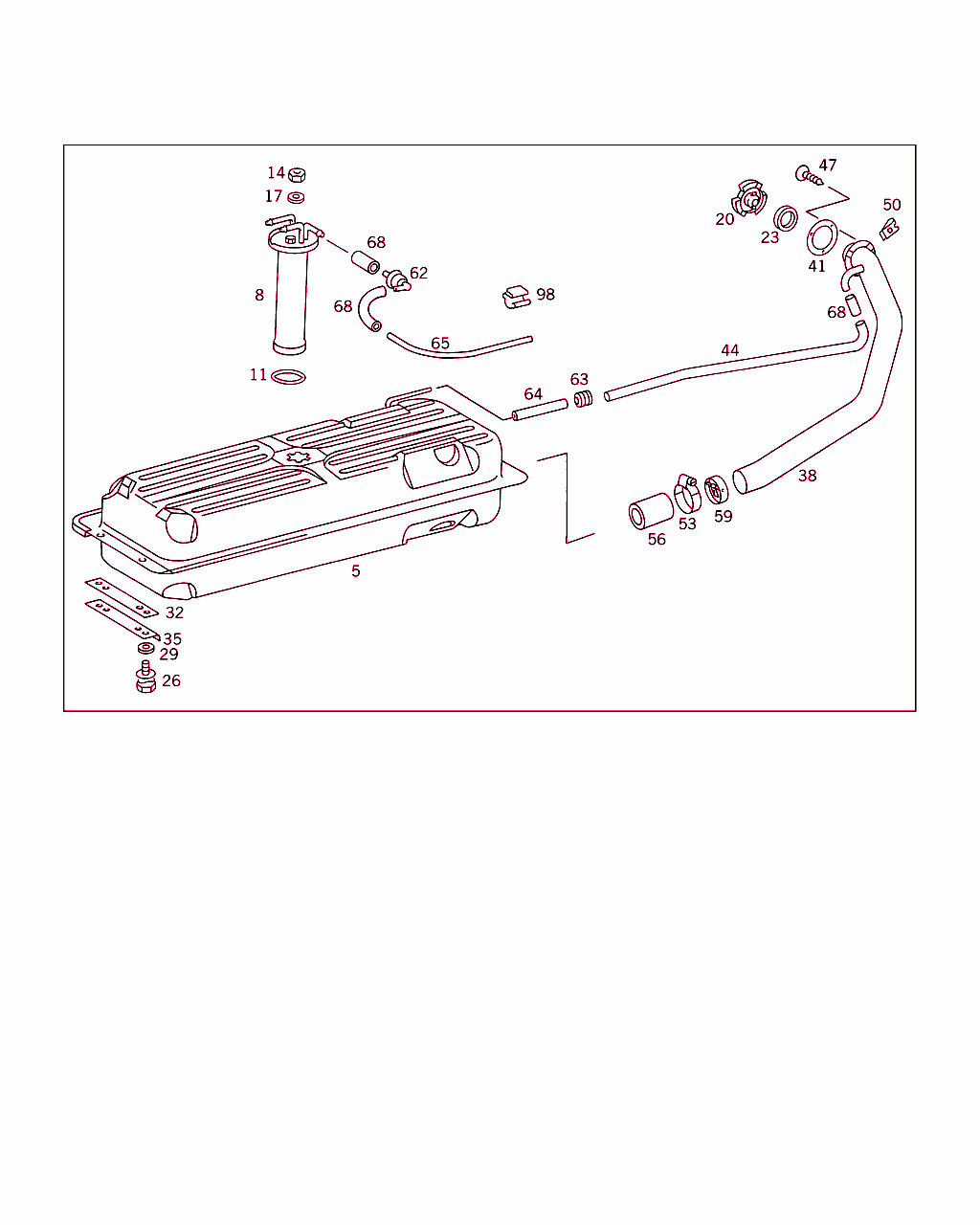

B47001000087.960905

[image]

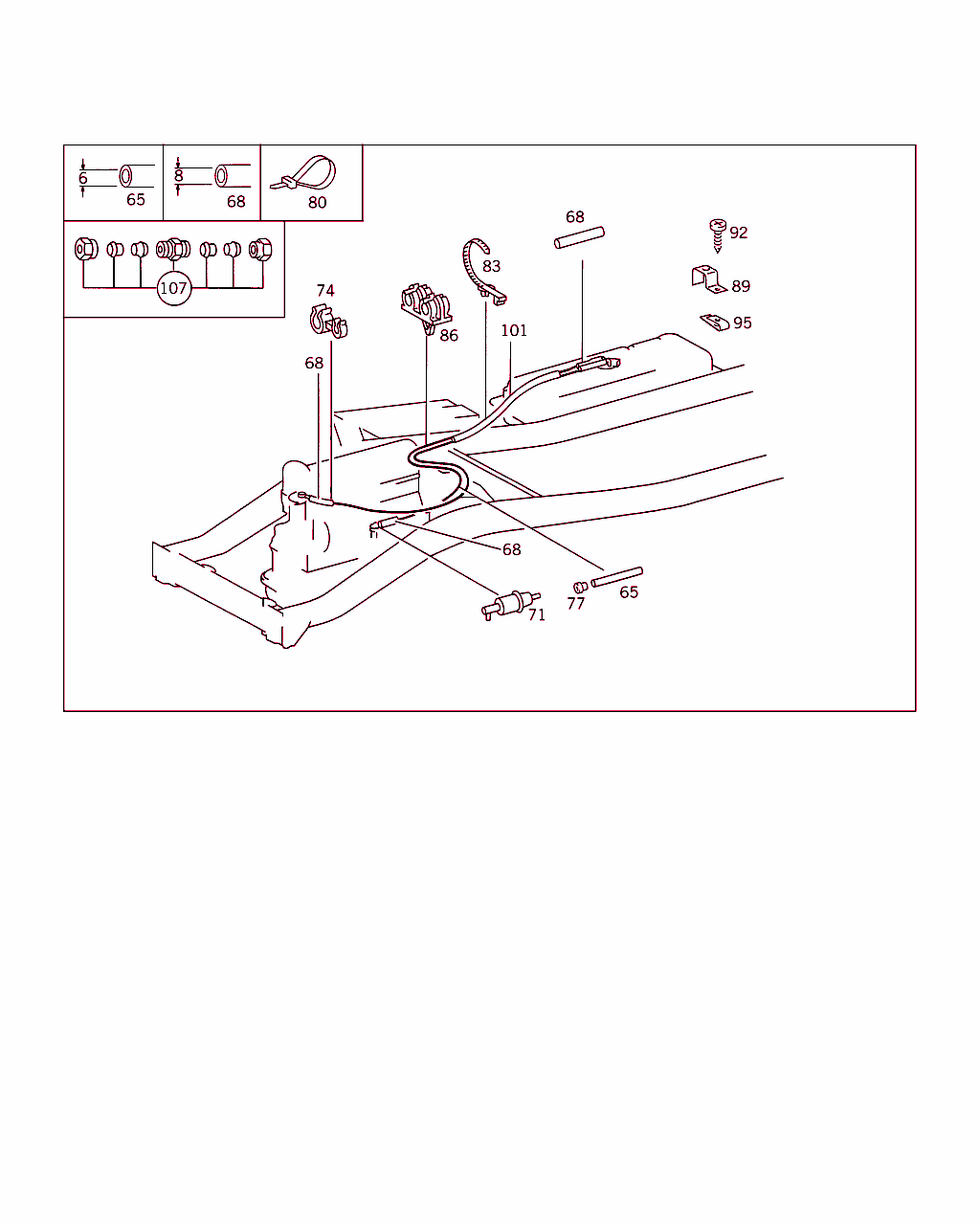

B47001000080.960905

[image]
x 番号 部品番号 名称/補足ｲﾝﾌｫﾒｰｼｮﾝ 数 ﾊﾞｰｼﾞｮﾝ
5 A 601 470 05 01
フューエル・タンク
センサなし、右
70 L 		001 L
5 A 601 470 05 01
フューエル・タンク
センサなし、右
70 L

ﾌｯﾄﾉｰﾄ解説
[010]
車台番号 941505 以前、その内、以下を除く
899081-941503、ディーゼル・エンジン OM601/OM602 にのみ適用
 		001 R
5 A 601 470 06 01
フューエル・タンク
センサなし、左
70 L

ﾌｯﾄﾉｰﾄ解説
[011]
シャシナンバ941506、P 000001以降、さらに以下にも取り付けられています。
899081-941503、ディーゼル・エンジン OM601/OM602 にのみ適用
 		001 R
8 A 601 542 00 17
センサ
燃料計量

ﾌｯﾄﾉｰﾄ解説
[003]
シャシナンバ240084以前、ただし以下のものは例外です:
  230116,  230336-  230339,  234163,  234725,  235035,  235048,  236107,  238228,  239595-  239603,  239720-  239727,  240113.
ｼｬｼﾅﾝﾊﾞNo.以降: 500001-556499
 		001
8 A 601 542 03 17
センサ

これに変更 A 601 542 09 17

ﾌｯﾄﾉｰﾄ解説
[421]
今後この箇所に旧部品を取り付けないこと
 		-
8 A 601 542 09 17
センサ

これに変更 A 601 542 11 17

ﾌｯﾄﾉｰﾄ解説
[421]
今後この箇所に旧部品を取り付けないこと
 		-
8 A 601 542 11 17
センサ
燃料計量

ﾌｯﾄﾉｰﾄ解説
[004]
シャシナンバ240085〜499999、さらに以下にも取り付けられています。
  230116,  230336-  230339,  234163,  234725,  235035,  235048,  236107,  238228,  239595-  239603,  239720-  239727,  240114.
ｼｬｼﾅﾝﾊﾞNo.以降: 556500
ｼｬｼﾅﾝﾊﾞNo.以降: P 000001
 		001
11 A 000 997 51 49
シール・リング
センサ / フューエル・タンク 		001
14 N 000439 005201
ナット
センサ / フューエル・タンク 		002
17 N 000433 005304
ウインドウ
センサ / フューエル・タンク 		002
20 A 601 471 01 30
タンク・キャップ

これに変更 A 601 471 03 30

ﾌｯﾄﾉｰﾄ解説
[005]
シャーシ 271415 以前は、旧部品番号を使い切ってください
シャーシ 500001 〜 592810 は、旧部品番号を使い切ってください
 		-
20 A 601 471 03 30
タンク・キャップ 001
23 A 000 471 10 80
シール・リング
37.5X58.5X2.5 MM 		001
26 N 900161 008107
ボルト
フューエル・タンクをフレームに 		004
29 N 912004 008102
ロック・ワッシャ
フューエル・タンクをフレームに 		004
32 A 601 475 00 20
サポート
フューエル・タンクをフレームに 		002
35 A 601 475 00 04
アングル
フューエル・タンクをフレームに 		002
38 A 601 470 18 20
フィラ・ネック

これに変更 A 601 470 06 26
• +001 A 601 470 00 28
• +001 A 601 476 01 26

ﾌｯﾄﾉｰﾄ解説
[008]
車台番号 826383 以前、ホイール・ベース: 3350 MM
車台番号 831841 以前、ホイール・ベース: 3050 MM
 		-
38 A 601 470 06 26
ライザ・パイプ
右

ﾌｯﾄﾉｰﾄ解説
[009]
車台番号 826384 以降 ホイール・ベース: 3350 MM
車台番号 831842 以降 ホイール・ベース: 3050 MM
P 000001
[409]
組立時に調整のこと
 		001 L
38 A 601 470 06 26
ライザ・パイプ
右

ﾌｯﾄﾉｰﾄ解説
[010]
車台番号 941505 以前、その内、以下を除く
899081-941503、ディーゼル・エンジン OM601/OM602 にのみ適用
 		001 R
38 A 601 470 07 26
ライザ・パイプ
左

ﾌｯﾄﾉｰﾄ解説
[011]
シャシナンバ941506、P 000001以降、さらに以下にも取り付けられています。
899081-941503、ディーゼル・エンジン OM601/OM602 にのみ適用
[409]
組立時に調整のこと
 		001 R
41 A 601 471 00 79
シール・リング
フィラ・パイプ / ボディ 		001
44 A 000 551 62 56
パイプ
スチール
15X1.5 MM

ﾌｯﾄﾉｰﾄ解説
[012]
供給時の長さ 3,000 mm
 		NB
44 A 010 997 46 82
ホース
ベンチレーション
15X1.5 MM

ﾌｯﾄﾉｰﾄ解説
[404]
メートル単位で注文のこと
 		NB
47 N 007982 004244
鉄板ビス

これに変更 N 007983 004208 		-
47 N 007983 004208
鉄板ビス
フィラ・パイプ / ボディ 		003
50 A 140 994 10 45
クリップ
フィラ・パイプ / ボディ 		003
53 N 916017 050000
クランプ

これに変更 N 000000 000672 		-
53 N 000000 000672
クランプ
フューエル・ホース 		002
56 A 601 476 01 26
ホース
フューエル・タンクのフィラ・パイプ 		001
59 A 601 470 00 28
フラップ

ﾌｯﾄﾉｰﾄ解説
[009]
車台番号 826384 以降 ホイール・ベース: 3350 MM
車台番号 831842 以降 ホイール・ベース: 3050 MM
P 000001
 		001
62 A 123 470 03 93
バルブ
ベンチレーション/ブリード

♦ 以下から選択できます A 107 470 09 93 		001
62 A 107 470 09 93
バルブ
ベンチレーション/ブリード

♦ 以下から選択できます A 123 470 03 93 		001
63 A 000 997 30 81
貫通グロメット
ベンチレーション・ライン 		001
64 A 601 471 08 15
ベンチレーション・パイプ

これに変更 A 202 476 67 26 		-
64 A 202 476 67 26
ホース
14X20 MM

ﾌｯﾄﾉｰﾄ解説
[002]
供給長さ 150 MM
 		NB
65 A 008 997 90 82
ホース
6X8 MM

ﾌｯﾄﾉｰﾄ解説
[404]
メートル単位で注文のこと
 		NB
65 A 008 997 90 82
ホース
フィードおよびリターン・ライン
6X8 MM 		NB
65 A 008 997 90 82
ホース
ベンチレーション
6X8 MM 		NB
68 N 916030 000527
ホース
ベンチレーション
8X12 MM

ﾌｯﾄﾉｰﾄ解説
[404]
メートル単位で注文のこと
 		NB
71 A 001 477 79 01
フューエルフィルタ
プレ・フィルタ

これに変更 A 001 477 66 01

ﾌｯﾄﾉｰﾄ解説
[007]
ｼｬｼﾅﾝﾊﾞNo.以前: 715974
[454]
主要消耗部品
 		001
71 A 001 477 66 01
フューエルフィルタ
プレ・フィルタ

ﾌｯﾄﾉｰﾄ解説
[007]
ｼｬｼﾅﾝﾊﾞNo.以前: 715974
 		001
71 A 001 477 66 01
フューエルフィルタ
プレ・フィルタ

♦ 以下から選択できます A 001 477 63 01
♦ 以下から選択できます A 001 477 64 01

ﾌｯﾄﾉｰﾄ解説
[013]
ｼｬｼﾅﾝﾊﾞNo.以降:
715975
P 000001
 		001
71 A 001 477 63 01
フューエル・フィルタ
プレ・フィルタ

♦ 以下から選択できます A 001 477 64 01
♦ 以下から選択できます A 001 477 66 01

ﾌｯﾄﾉｰﾄ解説
[013]
ｼｬｼﾅﾝﾊﾞNo.以降:
715975
P 000001
 		001
71 A 001 477 64 01
フューエル・フィルタ
プレ・フィルタ

♦ 以下から選択できます A 001 477 63 01
♦ 以下から選択できます A 001 477 66 01

ﾌｯﾄﾉｰﾄ解説
[013]
ｼｬｼﾅﾝﾊﾞNo.以降:
715975
P 000001
 		001
74 A 000 995 28 65
クランプ
リターン･ライン / フィルタ

ﾌｯﾄﾉｰﾄ解説
[010]
車台番号 941505 以前、その内、以下を除く
899081-941503、ディーゼル・エンジン OM601/OM602 にのみ適用
 		001
77 N 915062 006000
スリーブ
フューエル・ライン 		004
80 A 003 997 53 90
連結ピース
クランピング・ブラケット 		016
83 A 114 997 05 90
連結ピース
フューエル・ライン 		NB
86 A 601 476 01 36
ホルダー
フューエル・ライン 		005
89 A 601 476 02 36
ホルダー
クロス・メンバに取り付けるブラケット 		001 R
92 N 007981 003246
鉄板ビス
クロス・メンバに取り付けるブラケット 		001 R
95 A 000 994 94 45
クランピング・ナット
クロス・メンバに取り付けるブラケット 		001 R
98 A 000 988 18 78
クリップ
フューエル・ライン 		001
101 N 040621 016200
被覆チューブ
フューエル・ライン

ﾌｯﾄﾉｰﾄ解説
[404]
メートル単位で注文のこと
 		001
107 A 002 990 59 71
TS コネクティング・ピース
(パッケージ) ラインの亀裂用 		001
