一覧

Sprinter平ボディ、ホイール・ベース 4025 mm、3.5 TO
903.613 => 314; 308 CDI; 311 CDI; 313 CDI; 316 CDI
M: 111984, 611981, 611987, 612981
GM: 711605, 711620, 716643
VA: 730409, 730413
HA: 741408

Schema

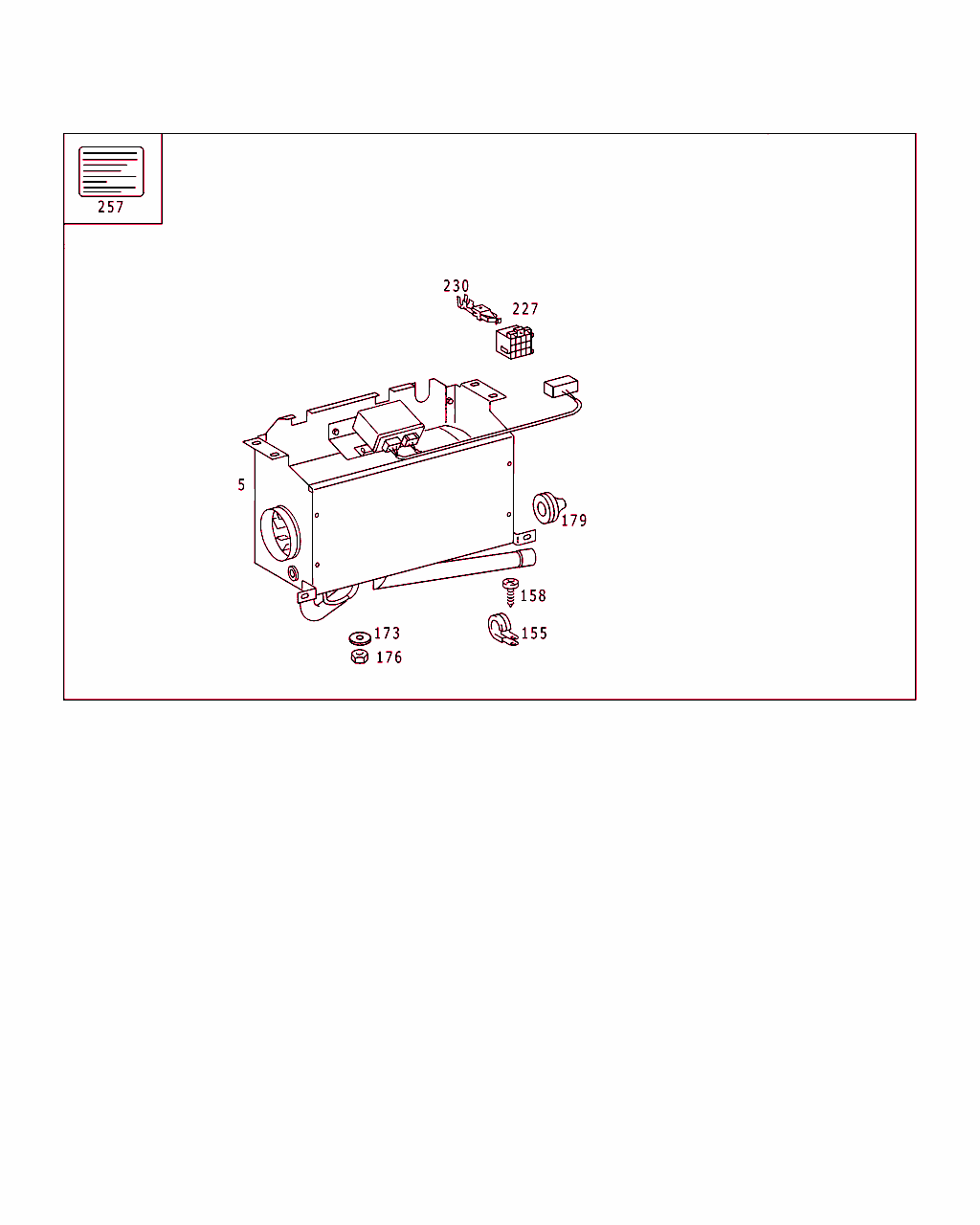

B83320000039.020130

[image]

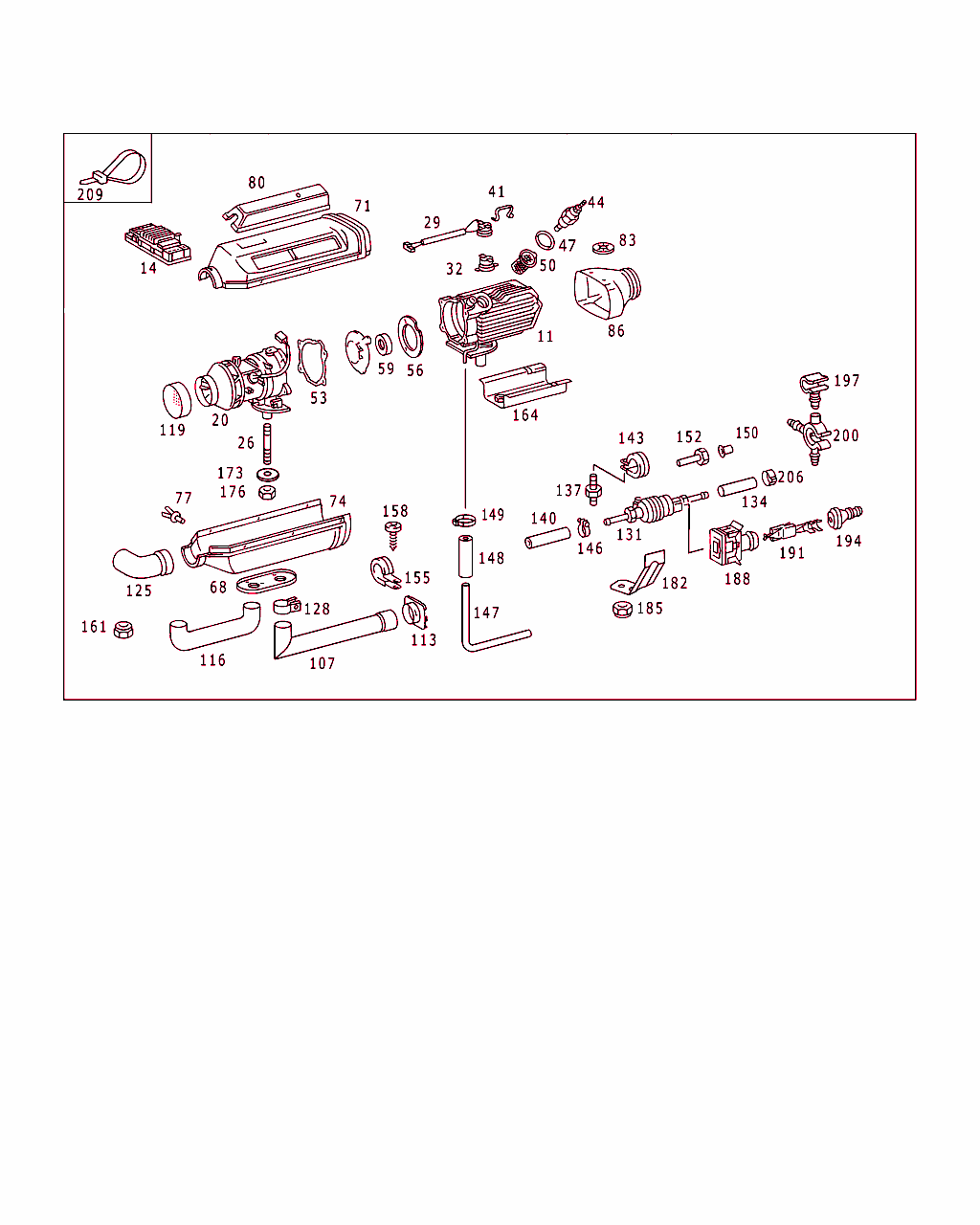

B83320000025.010629

[image]
x 番号 部品番号 名称/補足ｲﾝﾌｫﾒｰｼｮﾝ 数 ﾊﾞｰｼﾞｮﾝ
147 A 000 987 17 27
プラスチック・パイプ

ﾌｯﾄﾉｰﾄ解説
[404]
メートル単位で注文のこと
SAComponentInformation - ｵﾌﾟｼｮﾝ/ｺﾝﾎﾟｰﾈﾝﾄ･ｲﾝﾌｫﾒｰｼｮﾝ
ｺｰﾄﾞ/ｵﾌﾟｼｮﾝ/ｺﾝﾎﾟｰﾈﾝﾄ名称
500259SV フューエル・センサ
14SV FUEL LEVEL SENSOR
17SV FUEL LEVEL SENSOR
 		NB
148 A 220 476 29 26
ホース
SAComponentInformation - ｵﾌﾟｼｮﾝ/ｺﾝﾎﾟｰﾈﾝﾄ･ｲﾝﾌｫﾒｰｼｮﾝ
ｺｰﾄﾞ/ｵﾌﾟｼｮﾝ/ｺﾝﾎﾟｰﾈﾝﾄ名称
500259SV フューエル・センサ
14SV FUEL LEVEL SENSOR
17SV FUEL LEVEL SENSOR
 		001
149 A 004 997 01 90
クランプ 001
164 A 901 610 00 36
ホルダー
補助ヒータ 		001
182 A 901 478 00 40
ホルダー
メタリング・ポンプ
SAComponentInformation - ｵﾌﾟｼｮﾝ/ｺﾝﾎﾟｰﾈﾝﾄ･ｲﾝﾌｫﾒｰｼｮﾝ
ｺｰﾄﾞ/ｵﾌﾟｼｮﾝ/ｺﾝﾎﾟｰﾈﾝﾄ名称
500447SV メタリング・ポンプ用ブラケット
01CODE H12
 		001
188 A 140 545 35 28
ハウジング
コネクタ、シャーシ / ドライバ・キャビン、 から補助ヒータ・メタリング・ポンプへ
SAComponentInformation - ｵﾌﾟｼｮﾝ/ｺﾝﾎﾟｰﾈﾝﾄ･ｲﾝﾌｫﾒｰｼｮﾝ
ｺｰﾄﾞ/ｵﾌﾟｼｮﾝ/ｺﾝﾎﾟｰﾈﾝﾄ名称
520012SV コンタクト部品
01SV CONTACT PARTS
 		001
191 A 011 545 77 26
コンタクト・スプリング
SAComponentInformation - ｵﾌﾟｼｮﾝ/ｺﾝﾎﾟｰﾈﾝﾄ･ｲﾝﾌｫﾒｰｼｮﾝ
ｺｰﾄﾞ/ｵﾌﾟｼｮﾝ/ｺﾝﾎﾟｰﾈﾝﾄ名称
520012SV コンタクト部品
01SV CONTACT PARTS
 		NB
194 A 000 545 85 83
キャップ
TO A 140 545 35 28
SAComponentInformation - ｵﾌﾟｼｮﾝ/ｺﾝﾎﾟｰﾈﾝﾄ･ｲﾝﾌｫﾒｰｼｮﾝ
ｺｰﾄﾞ/ｵﾌﾟｼｮﾝ/ｺﾝﾎﾟｰﾈﾝﾄ名称
520012SV コンタクト部品
01SV CONTACT PARTS
 		001
227 A 005 545 94 26
ハウジング
SAComponentInformation - ｵﾌﾟｼｮﾝ/ｺﾝﾎﾟｰﾈﾝﾄ･ｲﾝﾌｫﾒｰｼｮﾝ
ｺｰﾄﾞ/ｵﾌﾟｼｮﾝ/ｺﾝﾎﾟｰﾈﾝﾄ名称
520012SV コンタクト部品
01SV CONTACT PARTS
 		001
230 A 011 545 80 26
コンタクト・スプリング
0.5-1.0 MM2
SAComponentInformation - ｵﾌﾟｼｮﾝ/ｺﾝﾎﾟｰﾈﾝﾄ･ｲﾝﾌｫﾒｰｼｮﾝ
ｺｰﾄﾞ/ｵﾌﾟｼｮﾝ/ｺﾝﾎﾟｰﾈﾝﾄ名称
520012SV コンタクト部品
01SV CONTACT PARTS
 		001
230 A 011 545 81 26
コンタクト・スプリング
1.5 MM2
SAComponentInformation - ｵﾌﾟｼｮﾝ/ｺﾝﾎﾟｰﾈﾝﾄ･ｲﾝﾌｫﾒｰｼｮﾝ
ｺｰﾄﾞ/ｵﾌﾟｼｮﾝ/ｺﾝﾎﾟｰﾈﾝﾄ名称
520012SV コンタクト部品
01SV CONTACT PARTS
 		001
257 A 901 584 01 36
操作プレート
SAComponentInformation - ｵﾌﾟｼｮﾝ/ｺﾝﾎﾟｰﾈﾝﾄ･ｲﾝﾌｫﾒｰｼｮﾝ
ｺｰﾄﾞ/ｵﾌﾟｼｮﾝ/ｺﾝﾎﾟｰﾈﾝﾄ名称
500990SV 補助・ヒータ・インフォメーション・ラベル
01SV SIGN,AUXILIARY HEATER
02SV SIGN,AUXILIARY HEATER
 		001
